[已解决] 如何从曲面到曲面旋转切除

[复制链接]
发表于 2015-12-20 21:47:18 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 slang868 于 2015-12-21 22:26 编辑 5 ^: V$ G7 E+ \4 X+ N: Q$ g

5 N2 W3 Q% }. \我想做个压缩机叶轮模型,叶片是弯曲的。/ o1 ?# u: H5 H& e: x6 N/ l
我的思路是做个实心回转体,再在一个基准面上做轮廓,再建两个曲面。就是没办法,求助?
2 h4 f6 V, K2 A% p" h* k. }

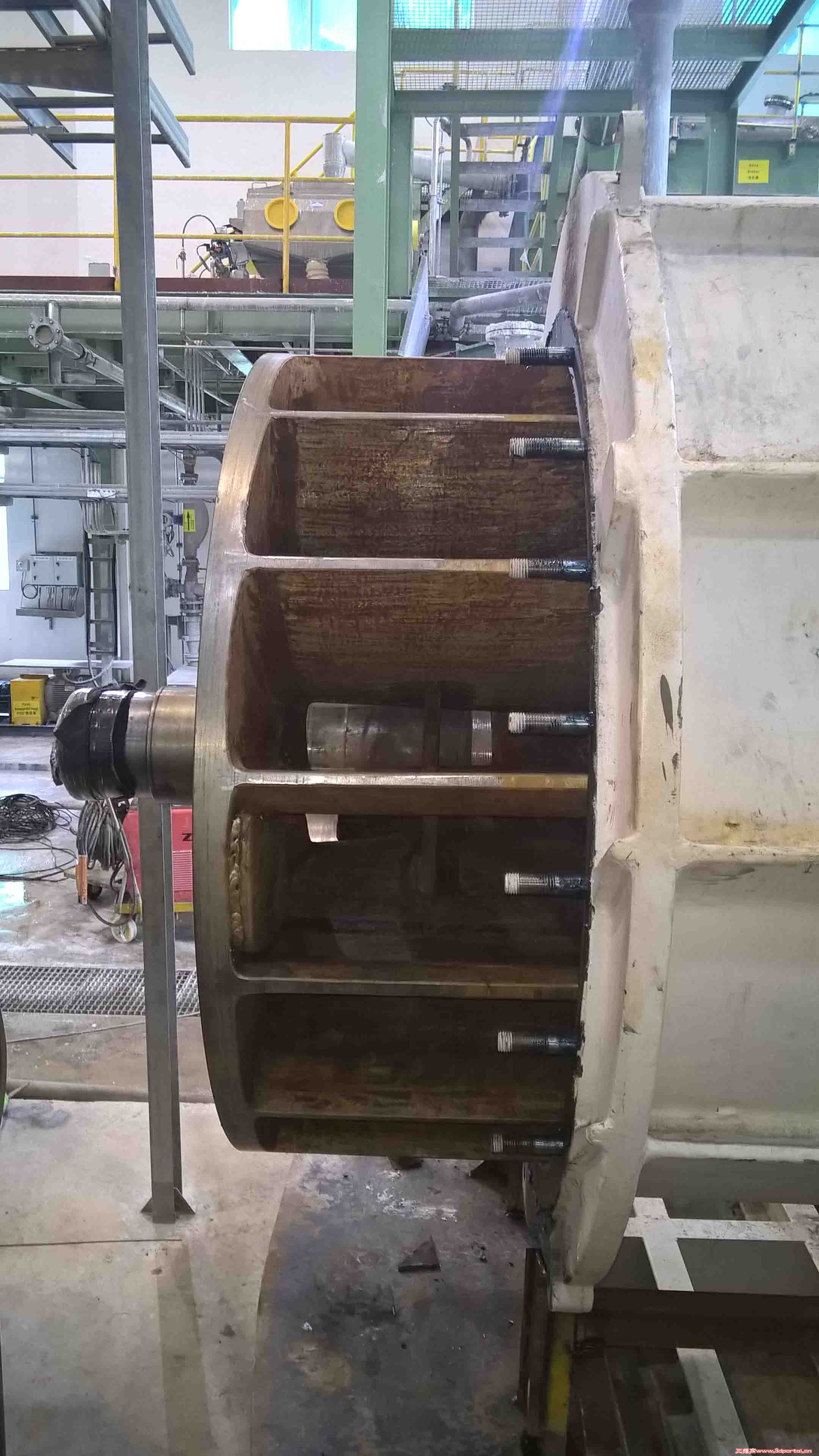

叶轮侧视

叶轮侧视

( G- O0 O& [1 @5 O2 m WP_20151004_09_21_18_Pro副本.jpg
' u% K+ I4 m. Y, A4 H! e3 }. @

建模1

建模1

2 _1 F; l* k$ W2 J+ J% r* y

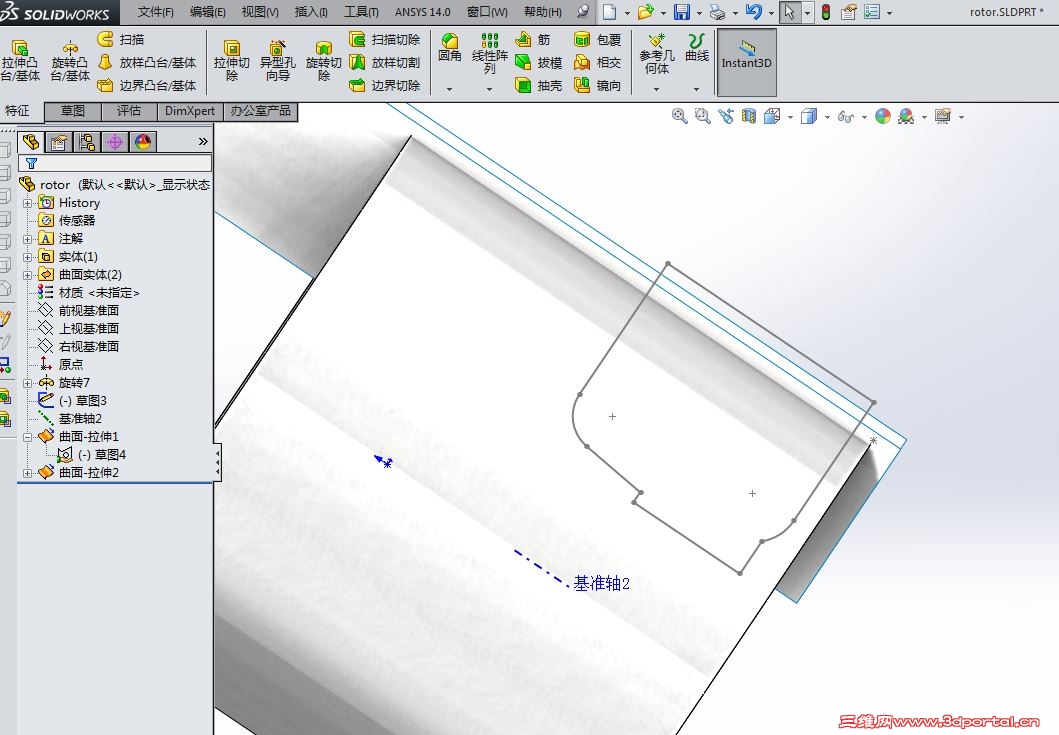

建模2

建模2
  D% P; f5 \/ C8 N" B8 W* m
rotor.SLDPRT.rar (100.18 KB, 下载次数: 30)
发表于 2015-12-20 22:36:26 | 显示全部楼层 来自: 中国浙江嘉兴
看不懂是要哪一塊
" e# r$ B3 K" \' T) w; L3 Q7 h# S. L1 n7 G6 X% A8 D1 |2 l$ k) p' X

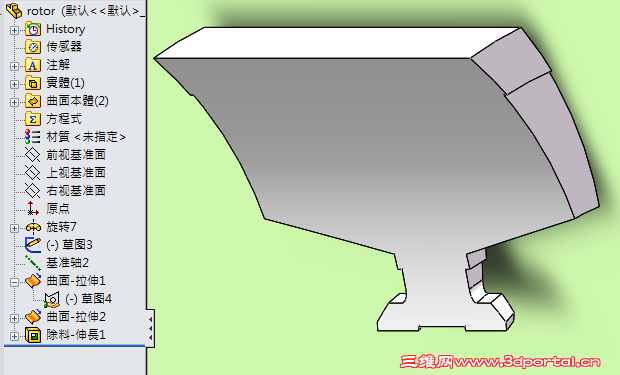

1.png 1 N; A! H4 q- X& f: S1 }7 Z
发表于 2015-12-21 10:05:29 | 显示全部楼层 来自: 中国广东深圳
把曲面拉长超过要伸长的草图9 I# ^) b8 C# W0 ]& z4 |9 y
2 b1 Q! q  R$ W4 L7 |; A0 y& S" j' _/ K% @( _/ n  `
* ~' v' V6 M2 D1 U6 g& m% C9 y
# Y" w/ q$ m  p
4 V7 f# S8 b, s% B9 |' p

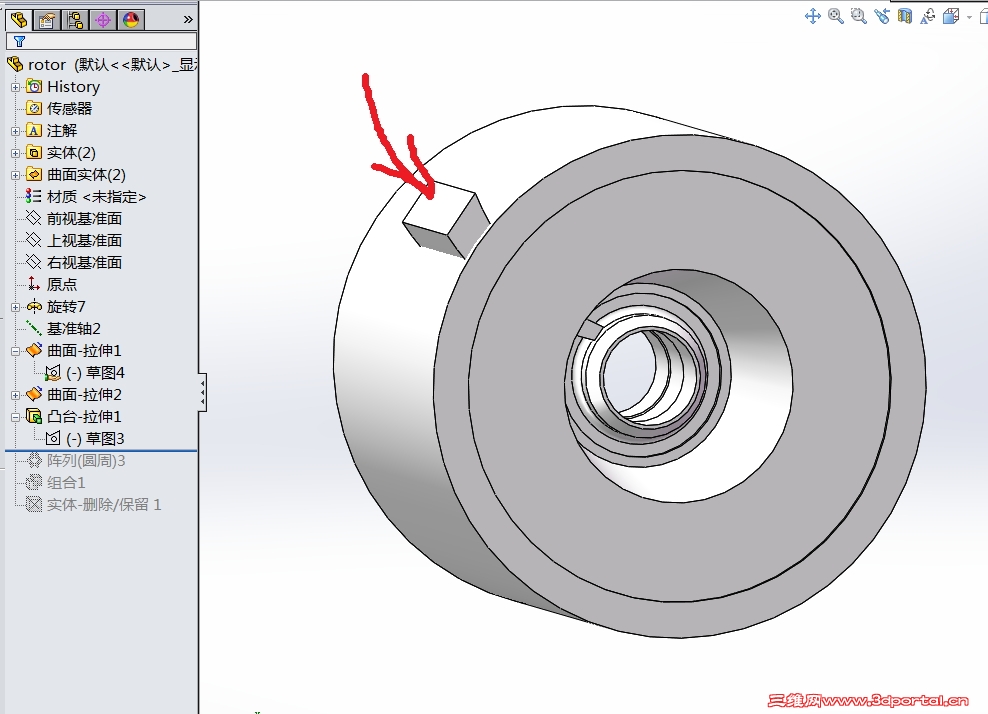

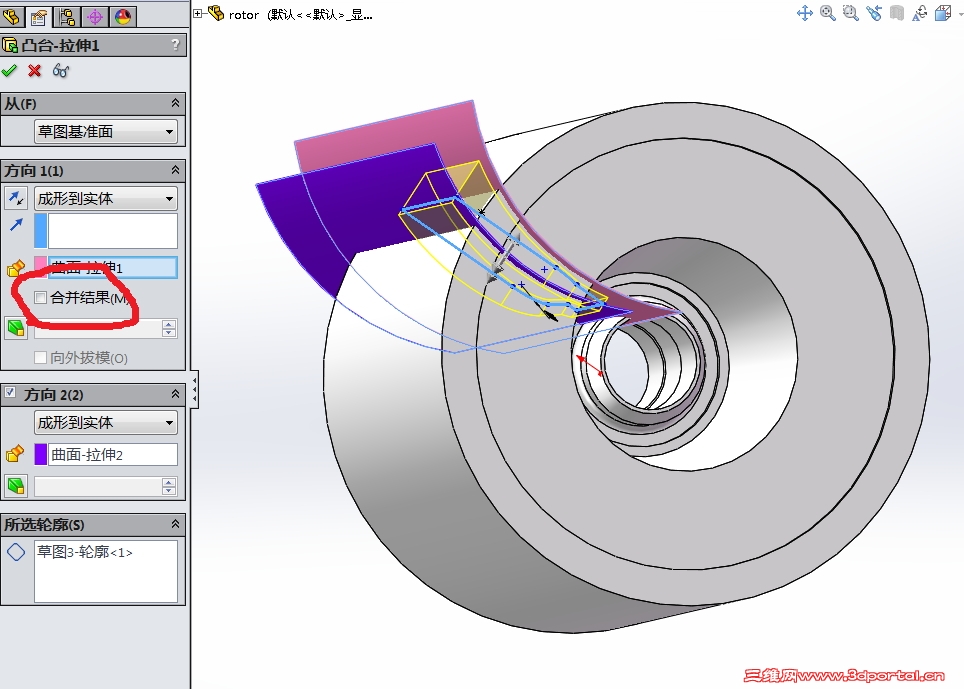

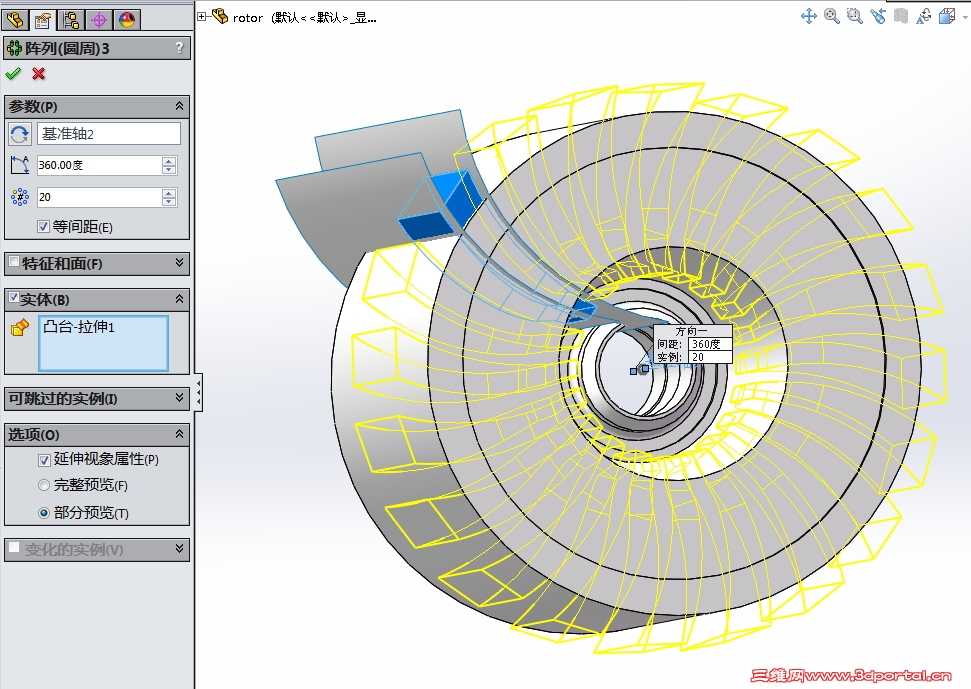

5 d1 @1 T3 _9 B6 l6 y0 s3 A* a lulu3.jpg " T) j7 f. L9 w

2 v0 L- E( R: z! z5 P; `2 V+ t# `0 }, C

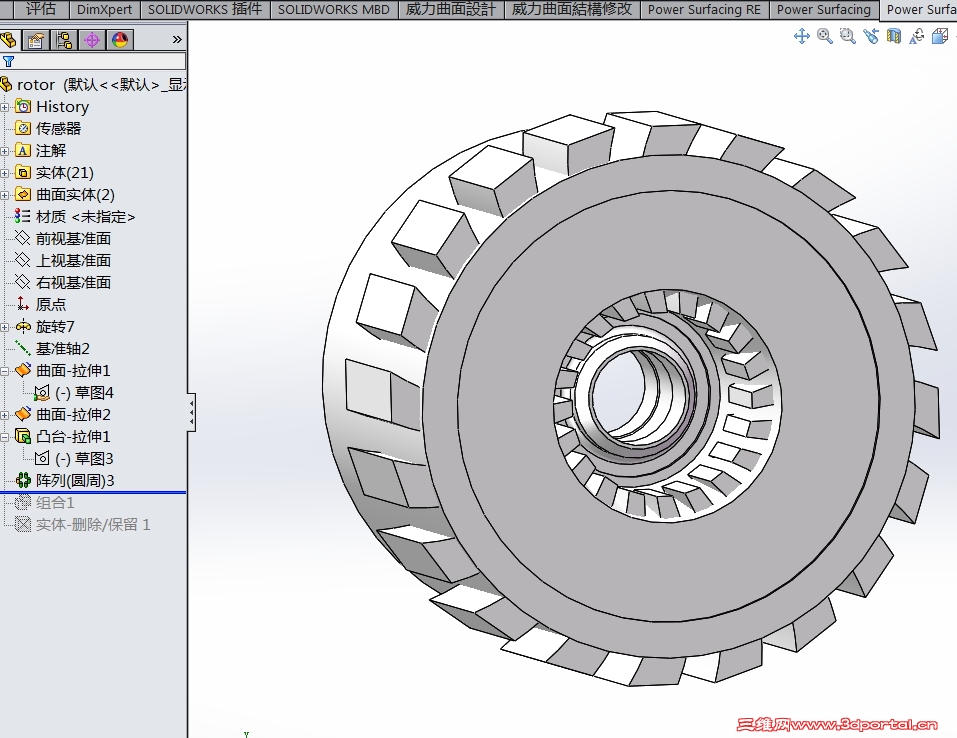

lulu4.jpg ! w5 y9 s9 b! v& A. I! t% f
( E3 r" t# [  H2 Z# E
. B" }" B: K: t, E
% n) g3 B# z% D3 }" B, Z. ^' S, T0 f2 |" t- u

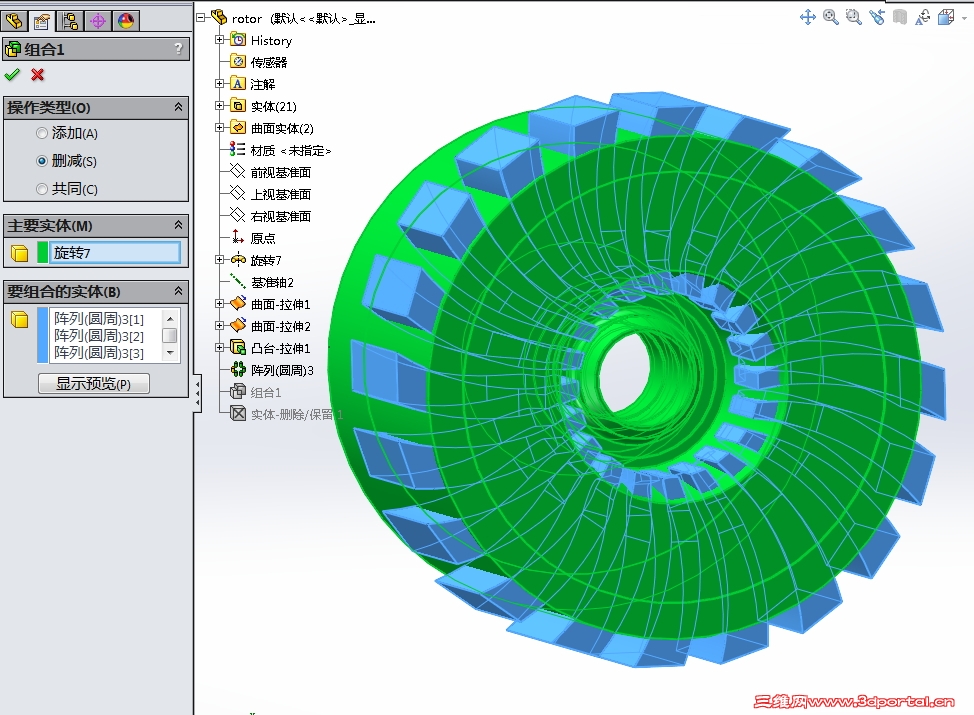

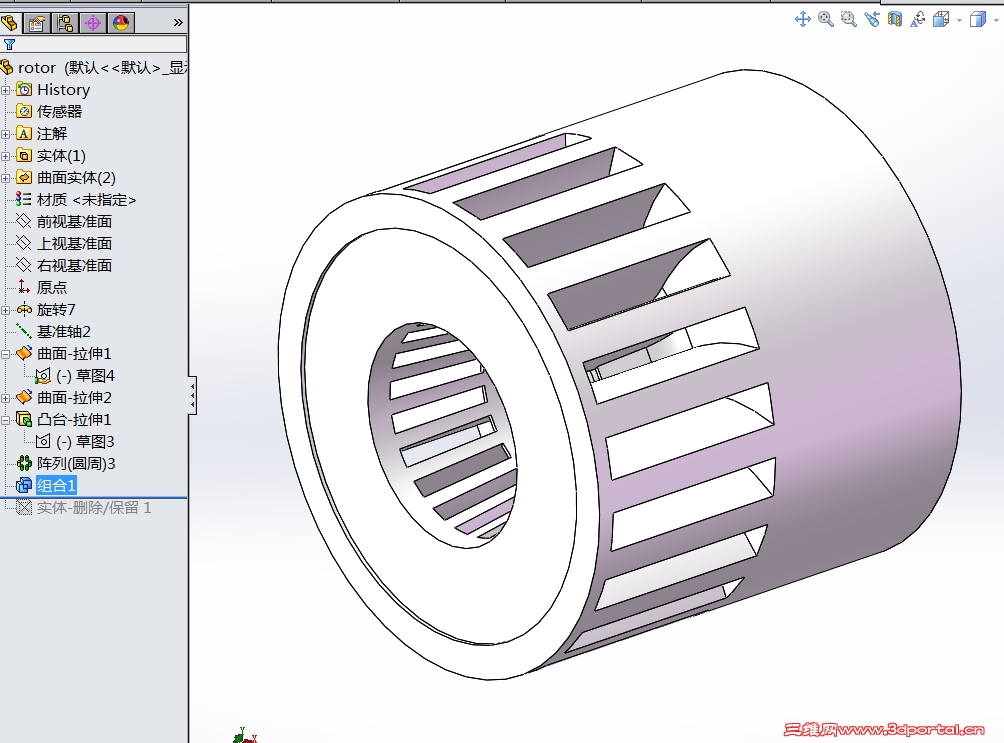

- \# ?, ~4 w, |, ? lulu7.jpg
5 T7 h8 h- j+ ]  p. u' |
2 Q' J$ l+ Z" O" i0 x, G1 K- S) u( l9 e2 B

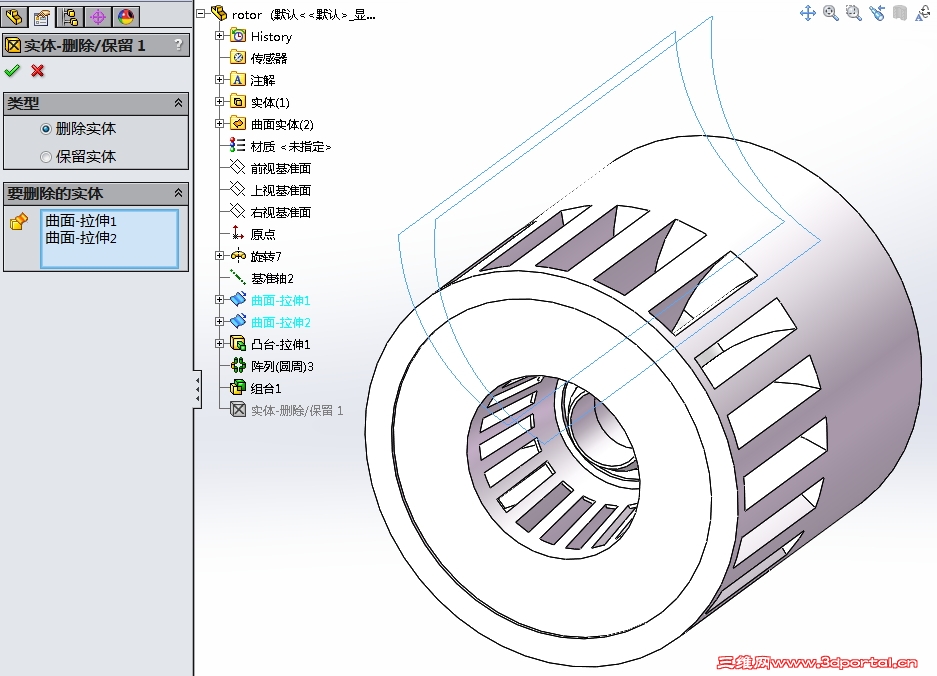

lulu8.jpg 6 @9 I, S1 K  K/ Q
" S1 R7 J5 c  s

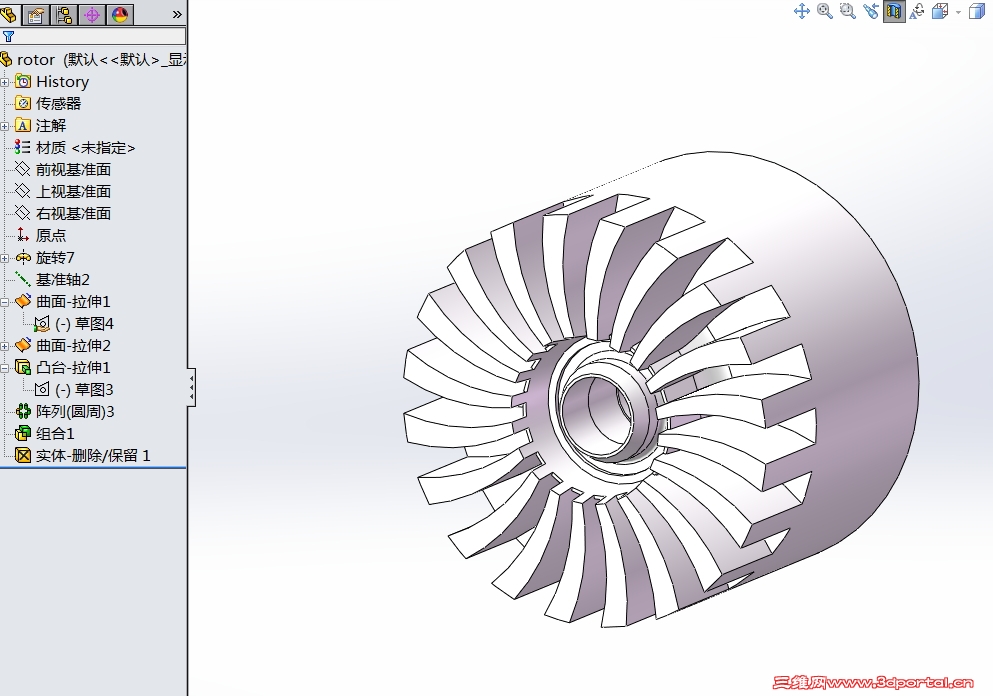

( l# l( ~. d# s* y0 ~ lulu9.jpg 0 L+ z  N6 O1 b3 p& ^% G
: a! ~, c9 w9 |/ f0 t3 H

7 }1 }0 m0 I/ [) o) B& G1 m( G
0 \0 d8 O' q  L
6 y& J4 t9 x4 L! W* \- u3 S+ U
发表于 2015-12-21 18:06:39 | 显示全部楼层 来自: 中国浙江嘉兴
大师出手,不同凡响+ E( {) @* o7 H
发表于 2015-12-21 19:18:42 | 显示全部楼层 来自: 中国广东肇庆
danilso 发表于 2015-12-21 10:05* p, y- A; j1 V* }% T# R! v
把曲面拉长超过要伸长的草图
0 X; A; k; _2 F! j  j- v
大师热心,但感觉楼主要的叶轮不是这个样子的。
 楼主| 发表于 2015-12-21 22:19:29 | 显示全部楼层 来自: 中国广东广州
本帖最后由 slang868 于 2015-12-21 22:25 编辑
9 F6 d) K: c* U" V! f5 e* x1 n  c0 }. @- `1 q! B/ ]/ f. @  i
多谢DAN大哥帮助,  按照这个方法果真可行!6 E0 v$ v2 G1 Y- N+ E/ j7 o6 V
我用来做维修水环真空压缩机维修教程的,印度PPI的产品实在不行啊,运转一个月锥面卡死,大修7天。
! g% e5 P- R" ^, w5 ^& C1 d
这种泵还是只能选NASH.7 w8 [( g% u% [
说说就来气,主轴轴承的圆形螺母回装时竟然滑牙......

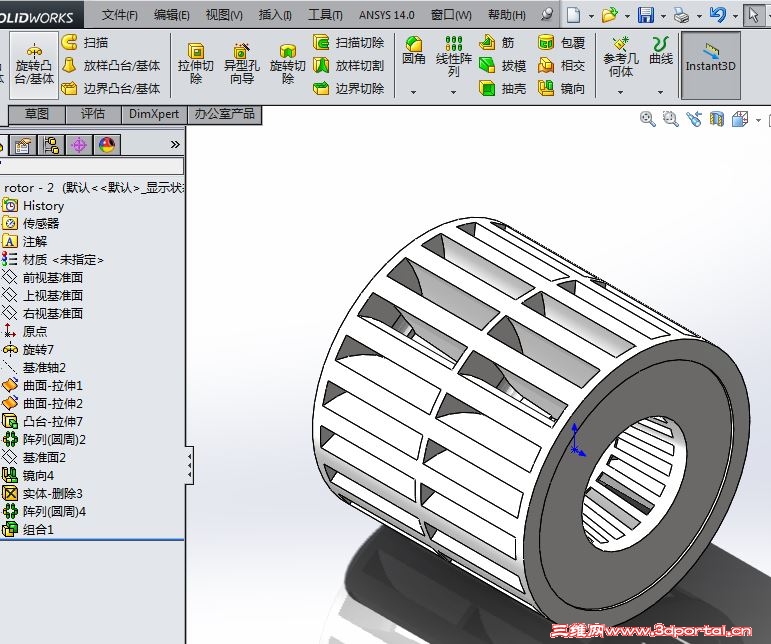

5 q5 ~( g4 F6 [ 捕获1.JPG
4 z1 Y3 ^+ z' W6 J* G1 b# M2 b

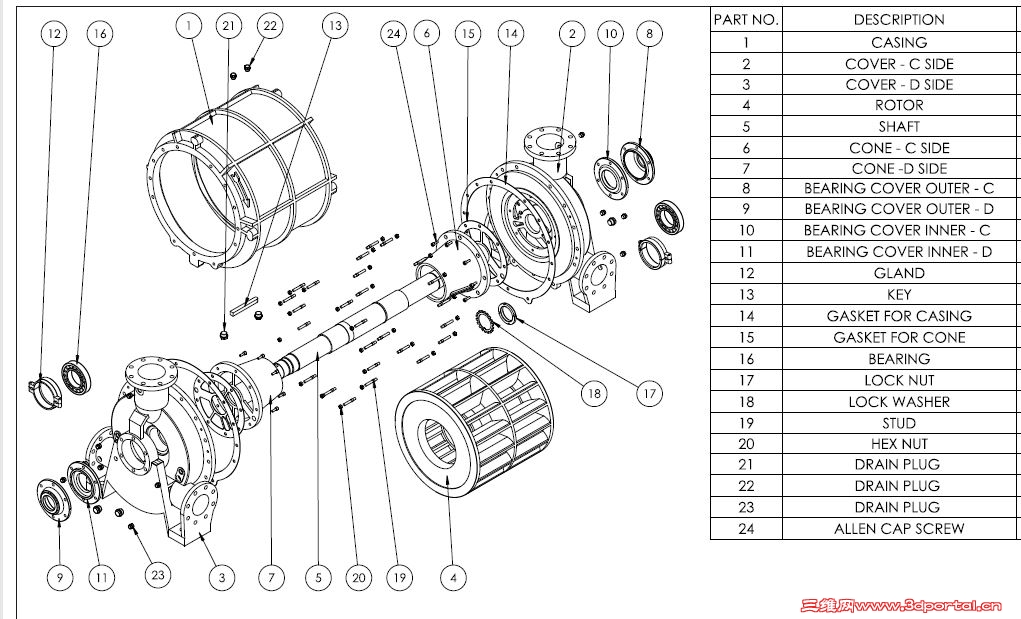

维修说明上的放射图

维修说明上的放射图

( \- A7 N4 h( ^$ ^$ E" o
6 U' F8 q$ B  m. p. b& n

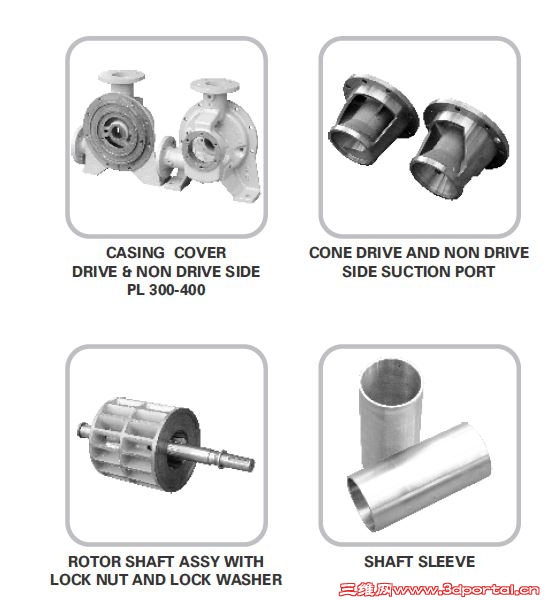

备件图片
