中碳鋼 Fe-0.5C 鹽浴 Ms 溫度

do0811 · 发表于 2015-12-31 10:28:00

您需要登录才可以下载或查看，没有帐号？注册

x

各位先進,
小弟近期在進行中碳鋼 (Fe-0.5C) 的熱處理實驗, 需要使用鹽浴熱處理, 來使金相結構中產生變韌鐵(貝氏體,

Bainite

),
需要了解 Ms 點, 以方便調整金相結構.

tangcarlos3d · 发表于 2015-12-31 11:43:31

下载金属材料热处理手册即可查到相关数据。

do0811 · 发表于 2015-12-31 12:29:56

感謝提供訊息, 我找一下.

tangcarlos3d · 发表于 2015-12-31 21:20:17

本帖最后由 tangcarlos3d 于 2015-12-31 21:26 编辑

do0811 发表于 2015-12-31 12:295 q7 m5 D! ]6 }8 G6 k/ I3 W
感謝提供訊息, 我找一下.

大概是560~570度。

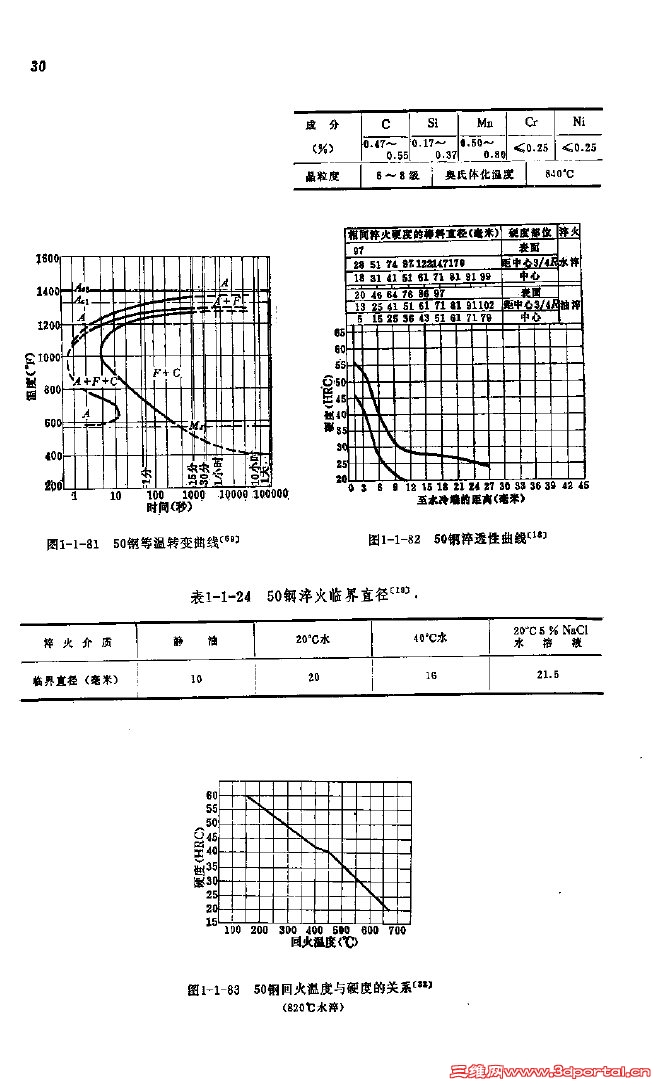

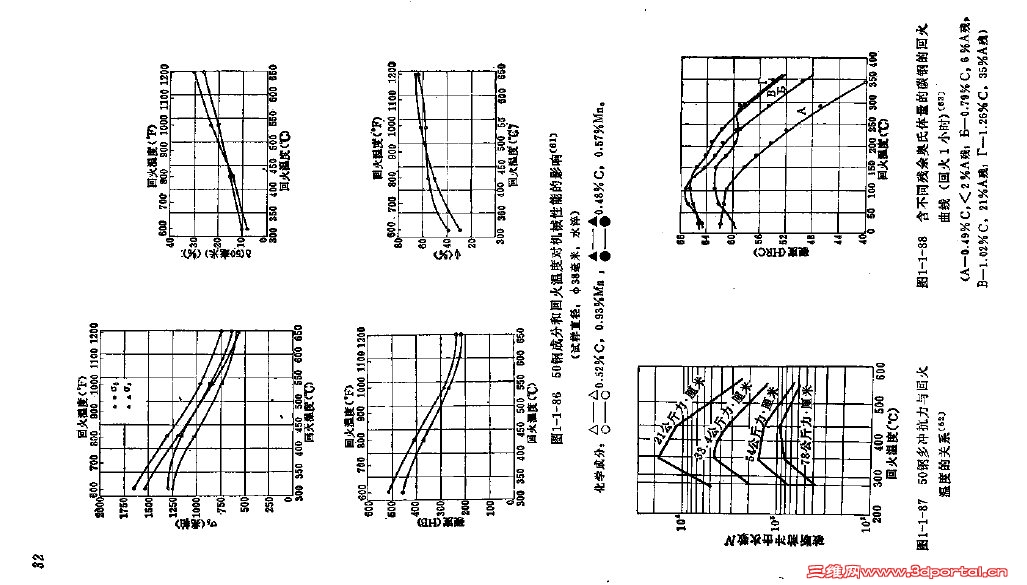

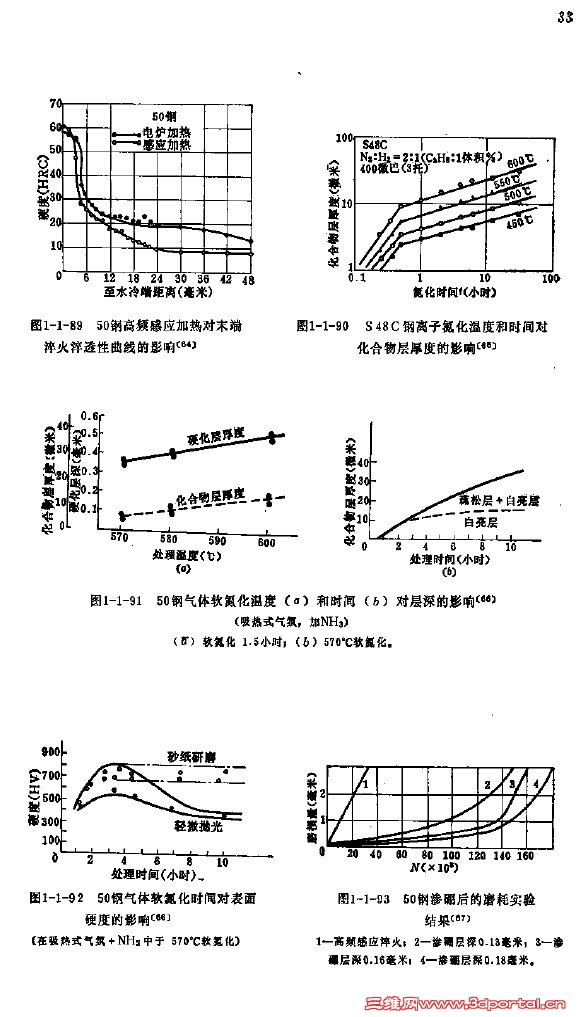

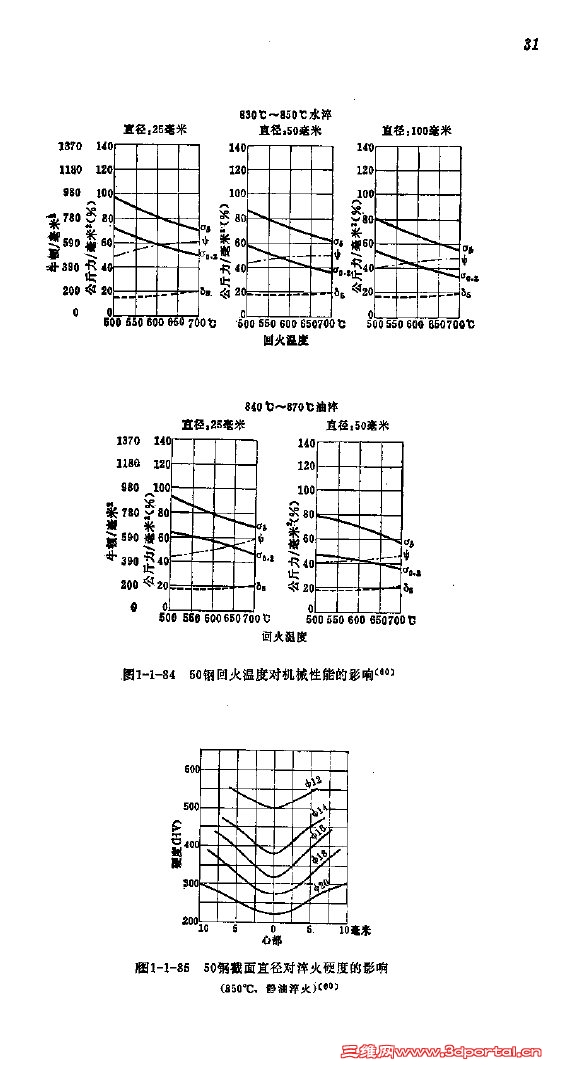

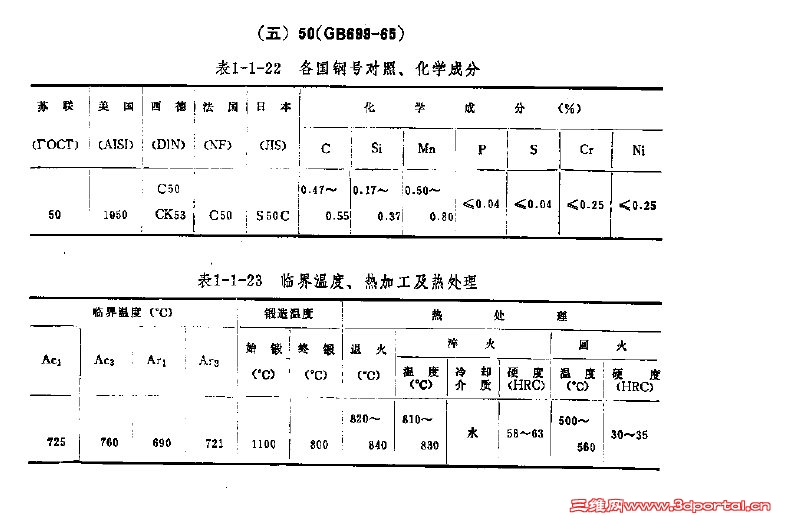

以下是从《钢及其热处理曲线手册》中截图的。


	4 x' \|8 A6 P. j U: @' W, }; F0 l- K% y( r' A2 @0 f1 o+ v) K 关闭上传图片普通上传相册图片网络图片( Z) j2 F8 l* D; ?$ p) ]. d , h" i6 Y, j3 Y( V7 y Y

do0811 · 发表于 2016-1-4 22:01:36

感謝提供寶貴資訊, 我會測試看看, 感恩

		自动登录	找回密码
密码			注册

通知
