【3D亮点】中望3D2016：钣金识别功能强化，混合设计交互无忧

Abby001

关键词：中望3D 钣金 识别 切口 转换钣金 标记折弯

       运用三维CAD设计软件中的钣金模块功能来设计钣金的造型，然后通过识别功能将钣金展开，这是比较常规的钣金件设计思路。不过，有些工程师为了更快速达到设计效果，或者因为自身的操作习惯，在钣金造型设计这一步骤上，往往会选择直接使用实体造型模块的功能来实现。该种方式使产品设计更具多样化，个性化，但这也要求所用的三维软件必须具备混合造型功能。

新发布的中望3D 2016版中，新增了一些钣金识别功能，能很好地支持设计师们根据实际需要，结合非钣金模块的功能完成钣金件的设计。下面我们来看看这些具体新增的功能点。

       功能点1：新增“转换钣金”和“切口”功能，可快速实现实体造型转换为钣金件。

       如图1所示，图中的零件是由草图拉伸成实体、倒圆角抽壳而成的类钣金件，通过中望3D 2016版的钣金转换功能就可以快速转换为钣金件。

图1 类钣金件

       具体的操作如下：

       打开“转换为钣金”功能，可以看到“切口”和“标记折弯”这两个命令选项，图2 为功能的操作界面。

图2 操作界面

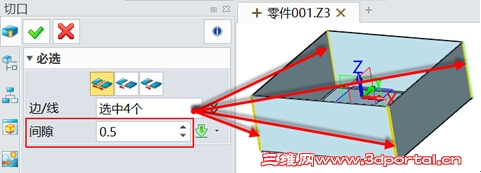

       然后对四个角位做切口处理，如图3所示，分别选择四个边，间隙按实际需求输入，本文按0.5作为示例。

       切口完成后的效果如图4所示。

图4 完成切口

       功能点2：通过“标记折弯”功能生成钣金折弯属性。

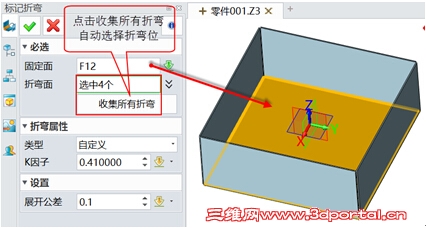

       打开“标记折完”功能，根据图5所示的操作，即可生成钣金折完属性。

图5 标记折弯操作界面

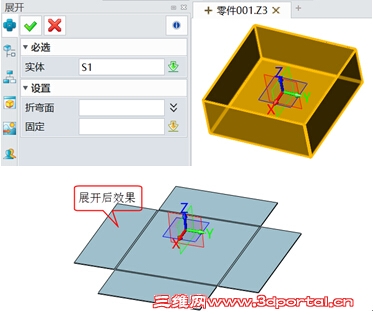

        操作完成后，此零件已转换为钣金件，具备钣金展开的属性，下面就可以使用“展开”功能进行零件的展平操作了，效果如图6所示。

图6 展开效果

       中望3D2016版，基于用户的应用需求和使用习惯，进一步强化了钣金识别功能，有效支持设计师运用混合造型功能进行钣金件设计，并确保这些钣金件具备了对应的钣金属性，与此同时，也给产品外型设计的多样化带来更多可能。

       马上下载中望3D 2016版，享受高效灵活的设计体验：http://www.zw3d.com.cn/product-58-1.html

       更多详情，欢迎访问中望3D官方网站：www.zw3d.com.cn
