求助各位大神这个扇叶的波浪形曲面怎么做出来的?

noodle78

" ~! w+ m- M1 `
因为工作中客户寄来一个参考扇叶模型,需要我参考人家的波浪型叶片画一个扇叶,普通叶片形状或有点小变化的曲面还能应付得了,但拿到这个叶子就傻眼了,是牛吃南瓜下不了口,想请教各位大神指点下,到底叶片上的波浪是怎么画出来的,谢谢!

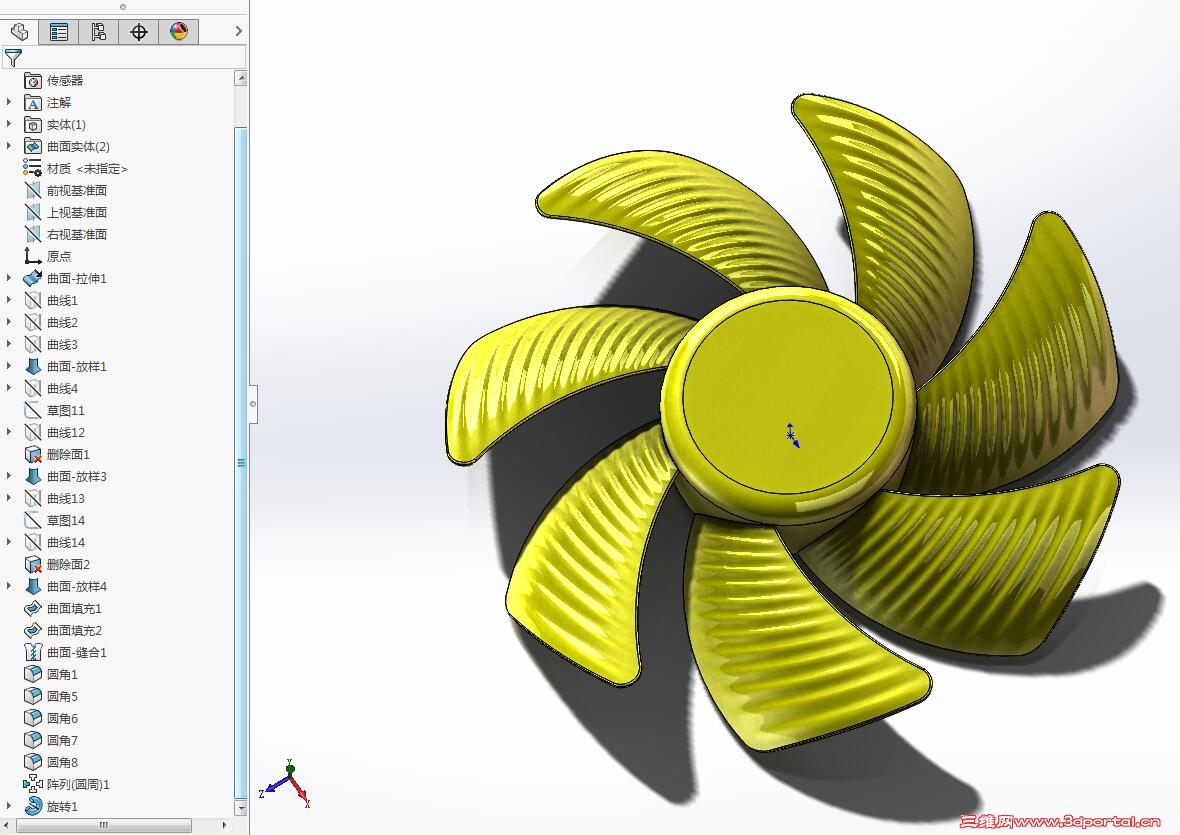

. H- q; f" ]( ?- ^8 n+ B: J8 l2 C客人给的图是一个STP档,我用SW硬是打不开,N多次都是打开在分析模型中就无晌应了,至SW崩溃.后来没办法为了打开看,装了一个PROE野火5.0打开了,保存.再用SW直接打开PROE零件,终于可以在SW里打开了,如下图这样的一个扇叶,

' |) @- E6 G, B5 Z, }% d* J) H, d

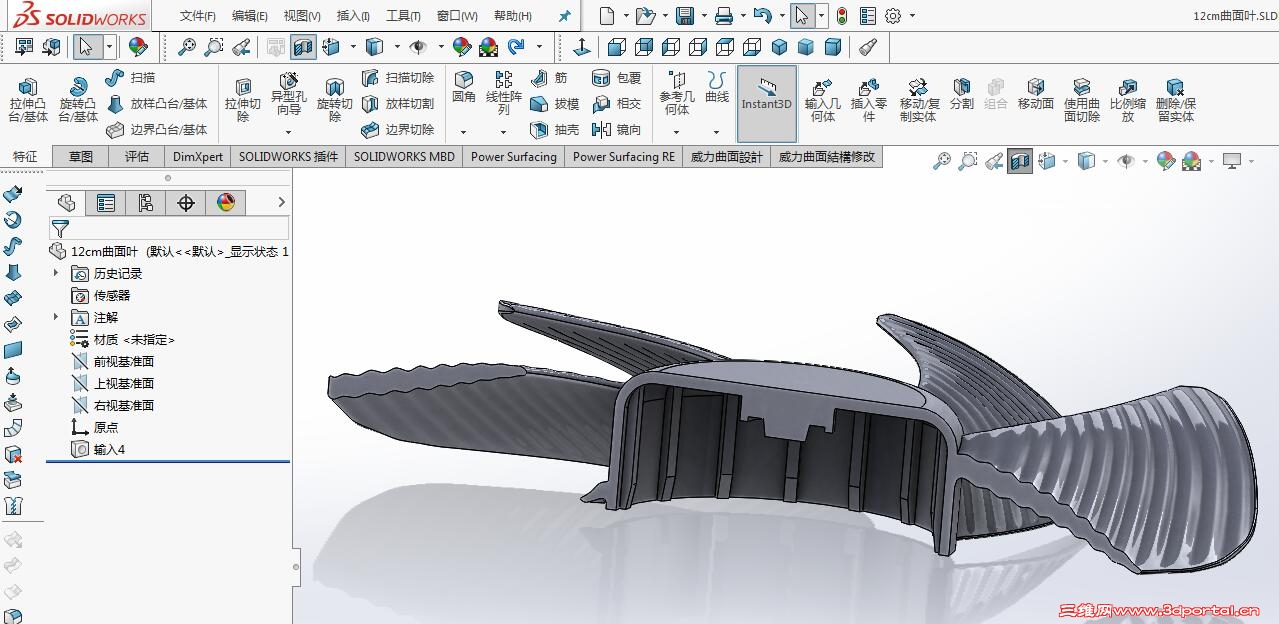

我传上一个零件图,是我打开后保存的,2012版本,最近刚换上了2016版本,请求大神们帮助小弟看一下,谢谢各位

! {6 M8 T7 B: |1 n9 F' U 12cm曲面7叶.rar (3.7 MB, 下载次数: 89)

2016-4-6 12:55 上传

点击文件名下载附件
4 \8 S8 j" l" ~- E
. h3 O$ A3 s; P$ N7 _% \

keilei001

波浪面应该可以用投影曲线画，只是渐消效果不好搞。

licoolicoo

又一个精典案例。等待高手解决

noodle78

keilei001 发表于 2016-4-6 15:00
6 P3 j3 Z# x8 E/ B1 f: V波浪面应该可以用投影曲线画，只是渐消效果不好搞。

# c$ K- W8 Q0 X$ R. L投影曲线似乎有了个方向,谢谢,,...我再继续去试下看怎么投啊...

shy52411

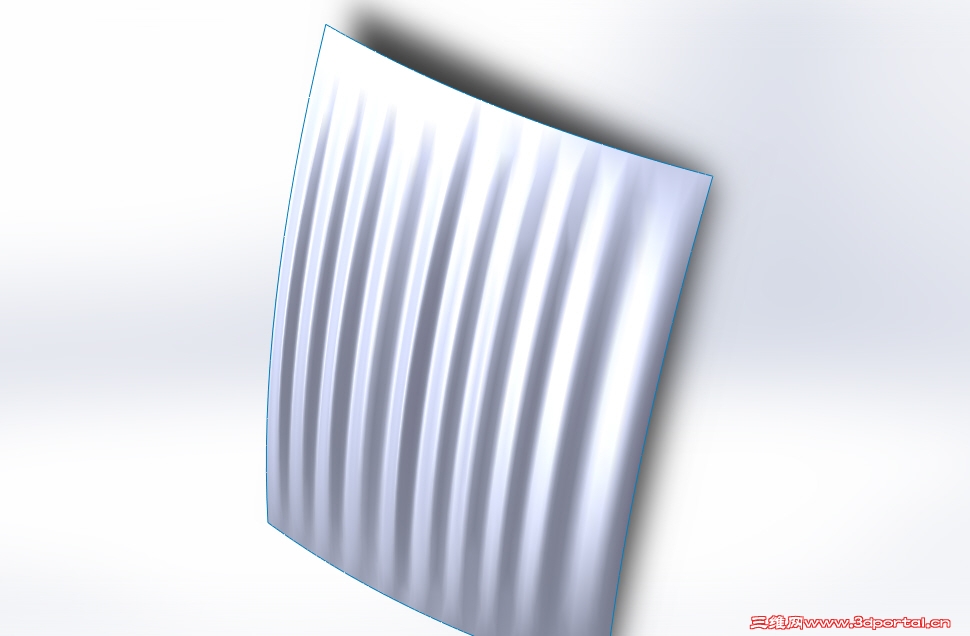

随意处理了一下，这个感觉可以直接放养，然后再稍加控制 就好了啊，

noodle78

shy52411 发表于 2016-4-8 12:06
: ~& x! v% B0 [" a. T* @随意处理了一下，这个感觉可以直接放养，然后再稍加控制 就好了啊，

謝謝幫忙,能否把你這個曲面檔也發給我參考一下,謝謝,

江知峻

noodle78 发表于 2016-4-7 10:20
4 {4 V" `& y! X7 m' e6 Y. X3 w投影曲线似乎有了个方向,谢谢,,...我再继续去试下看怎么投啊...

做同心圆，投影到曲面，扫描切，或长实体都可以，然后倒角

shy52411

noodle78 发表于 2016-4-8 13:35
( i0 e+ o5 {' G9 y3 s+ S謝謝幫忙,能否把你這個曲面檔也發給我參考一下,謝謝,

$ A0 W% O' n' U1 v, A  F随意做的  仅供参考

22553711

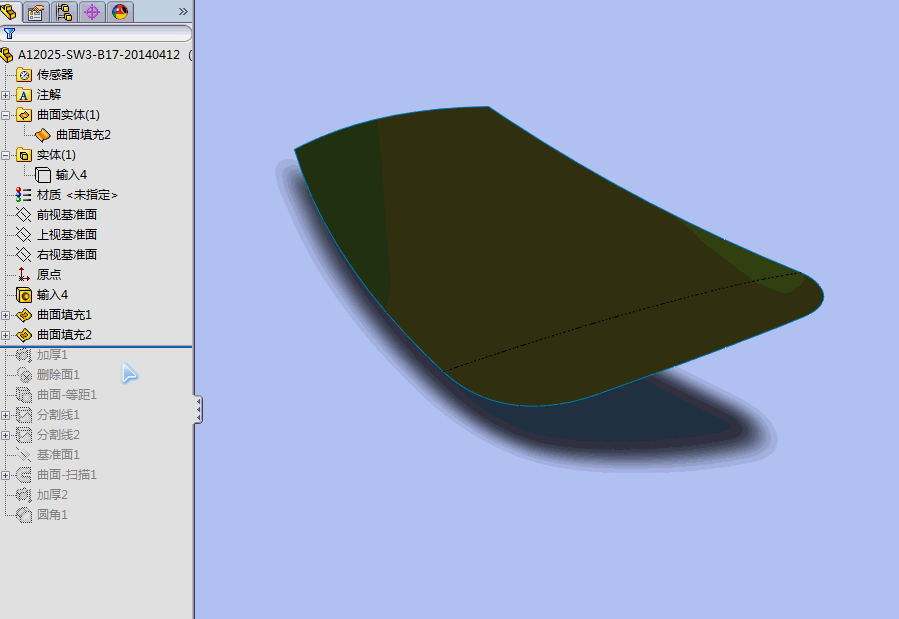

noodle78

22553711 发表于 2016-4-11 08:10

谢谢帮忙,这个看起来步骤貌似很简单啊,求分享下模型,谢谢了

noodle78

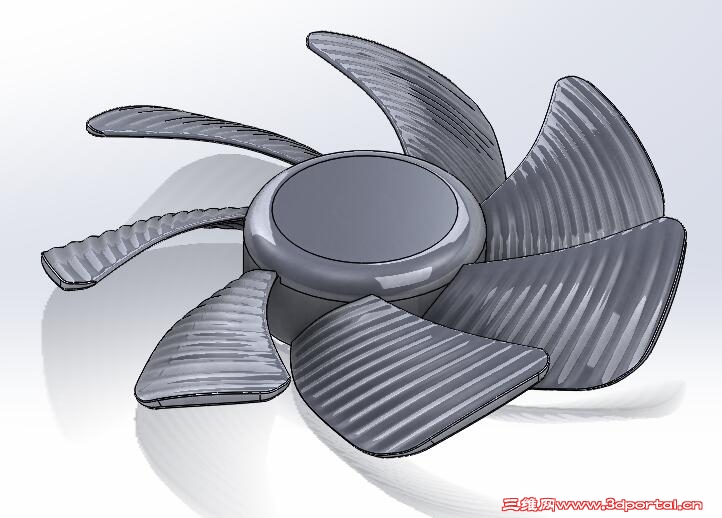

# n( N& F' H6 g* Z( _终于做出来了,参考模型下载地址见下面连接,谢谢楼上各位帮忙分析的朋友们
http://www.3dportal.cn/discuz/fo ... page%3D1#pid8745140
6 z. E# E; n& g8 G
+ n# _: X6 T1 t2 F/ f
0 o5 ]9 k. G. g$ f  i5 `8 A期待大神们传上更为简单方法以求学习研究,谢谢
