[求助] 请教这个草图名称前面的符号是什么意思?

[复制链接]
发表于 2016-4-27 21:29:17 | 显示全部楼层 |阅读模式 来自: 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

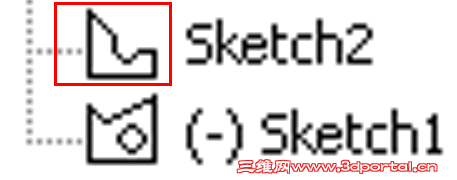

如图,向各位请教图中草图2前面的这个符号是什么意思?
; }( [6 }2 d$ U4 T& Y6 z% Z% U6 B相信还有很多符号是我没见过的,所以再向各位请教,在SW的帮助中,在哪个部分有草图前面符号的系统解释,谢谢。
) _1 M' L$ x% S
: x( s/ C" I! W/ s3 Z
1 D# L. {- E! v7 e, e. W2 i Snap1.png
. r' X3 A" R$ }; ~- i- M+ [7 a& c+ f# \: K% ~8 ?

  X6 }) u0 B( f  r
发表于 2016-4-27 21:46:07 | 显示全部楼层 来自: 中国广东东莞
完全定义,欠定义
 楼主| 发表于 2016-4-27 21:54:18 | 显示全部楼层 来自: 中国广东肇庆
yuyanliang12 发表于 2016-4-27 21:46
* \* Q" S5 K# a8 J9 C. r9 l完全定义,欠定义

  X& T2 u& S7 K0 d完全定义是这样的, ]* M( R" }, v, M2 a
/ |2 h$ C! l4 @0 [0 ~/ P) q
发表于 2016-4-27 22:07:45 | 显示全部楼层 来自: 中国安徽蚌埠
还有一个没有见过
' _3 Z) T, H& ?3 O* J

评分

参与人数 1三维币 +3 收起 理由
不靠谱的江静 + 3 应助

查看全部评分

 楼主| 发表于 2016-4-27 22:10:46 | 显示全部楼层 来自: 中国广东肇庆
jinqin11 发表于 2016-4-27 22:07, W+ j8 i6 D  P! k: e
还有一个没有见过
/ o& h' ]) e, S1 j! D+ |" S8 Q
谢谢jinqin11大大,你说的这个我是知道的,我想知道我图中红框中的符号是什么意思。& }8 K  o* h4 }( d
还想知道在SW的帮助中是否能找到相关的信息。
发表于 2016-4-28 12:04:43 | 显示全部楼层 来自: 日本
我也是第一次看到這符號,; B9 R/ [$ ^! t# E1 x. x
可以的話上傳文件,看是否可找出解答!
发表于 2016-4-28 17:04:59 | 显示全部楼层 来自: 中国广东东莞
老版本的图示,2016没看到上面的那种
 楼主| 发表于 2016-4-28 21:15:27 | 显示全部楼层 来自: 中国广东肇庆
ryouss 发表于 2016-4-28 12:043 b( K& N. }( E1 n0 p/ I
我也是第一次看到這符號,4 y" z# E0 X( q, Y% I& v1 R
可以的話上傳文件,看是否可找出解答!

1 a% D( v8 i1 u9 P- H5 r回梁大,我也没有文件,我是看到图片中有这个符号。, n0 e2 j+ b( ^
这图片是闷大2004年的作品,估计象楼上yuyanliang12 大大所言,是旧版本中才有的图标。. {! O. _1 X5 g
闷大的这个作品我练了好久都没练出来,还望梁大指点。
5 x5 d3 ~* C3 }- N, O3 H( _* p/ x; _  B' t. h( M0 j
: a0 f; G: z5 z6 J4 P
发表于 2016-4-30 11:06:13 | 显示全部楼层 来自: 中国浙江嘉兴

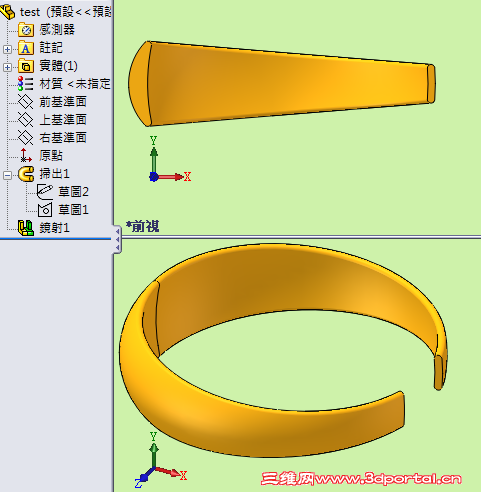

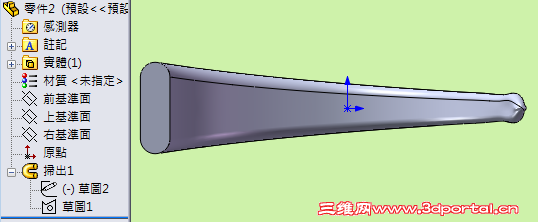

目前想到這樣,再努力看如何圓角!
9 X. p- l# Y5 r: J" R' l
+ f8 m# {0 j, a! A4 r, S 3.png
$ I/ y  {( e7 |/ `7 {" `
 楼主| 发表于 2016-4-30 12:57:58 | 显示全部楼层 来自: 中国广东肇庆
ryouss 发表于 2016-4-30 11:06# n* ~6 T! L7 @& h) N2 M
目前想到這樣,再努力看如何圓角!
( u4 Y# E% u4 L$ @* d3 J: o8 A

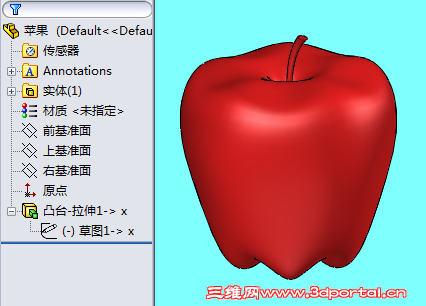

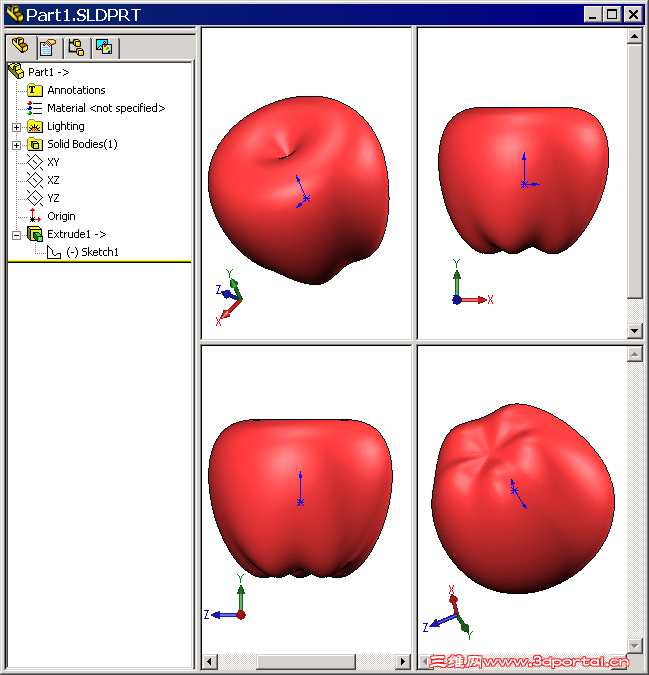

闷大的神作还有很多,比如这个拉伸苹果,着实令人赞叹却又百思不得其解。
4 N4 w( O1 K8 w3 O0 _3 f% j$ D3 e
0 g% |2 y6 f  y! \) m2 \ 拉伸苹果.png ; |, Y- P& a: c0 Y, B, X; m" v" W! b
 楼主| 发表于 2016-4-30 14:12:19 | 显示全部楼层 来自: 中国广东肇庆
本帖最后由 keilei001 于 2016-5-1 21:36 编辑 1 C3 `  n8 {8 J' f( f! w
ryouss 发表于 2016-4-30 11:06
; |% `3 ?2 Y; E( K: m. A8 S目前想到這樣,再努力看如何圓角!
& |" J+ e- X* ^+ p' @0 f* W  @

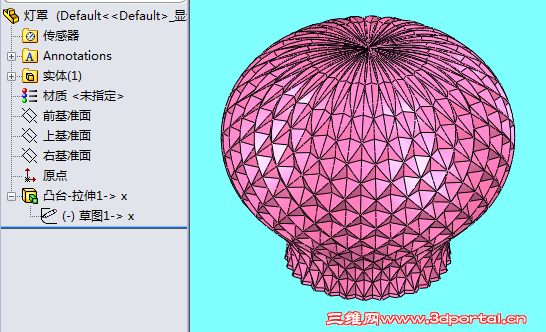

现在对闷大的苹果图总算有些理解了。
4 Z6 ]# u. f; H* K借用了梁大画的灯罩做了个练习。
: \5 e2 v* C& ]- G& u( \' i# @" P: R6 \
: _! G' |* W; K. G7 M$ A. T$ C/ v: }% U- H; a
0 f* _$ H; ^1 L3 H. H) `# C! J7 u$ Z% \
发表于 2016-5-3 11:16:55 | 显示全部楼层 来自: 中国江苏镇江
keilei001 发表于 2016-4-28 21:15
- a/ U+ r' S3 D% q0 V# Z* H$ K回梁大,我也没有文件,我是看到图片中有这个符号。
. z" [3 \- \% N. |7 L这图片是闷大2004年的作品,估计象楼上yuyanliang12 ...
  V8 d: ^7 ?9 p1 |3 r
这个扫描想了好久。。。收尾处没有一点头绪2 _. D. r1 F+ t( _# F
发表于 2016-5-3 11:20:37 | 显示全部楼层 来自: 中国香港
ryouss 发表于 2016-4-30 11:06
# y& X  @! N$ B% y8 X5 p- O/ m目前想到這樣,再努力看如何圓角!

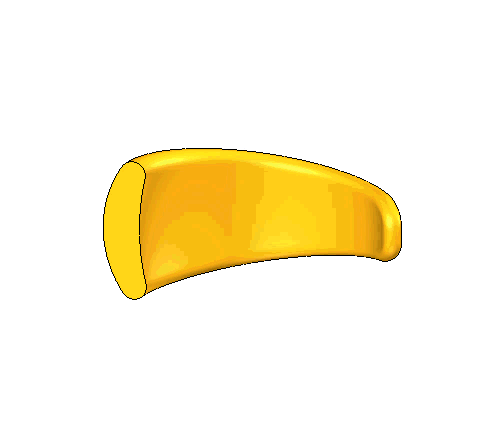

9 j4 F- N7 X9 c3 o* `# v俺估计这是闷鸟的骗人伎俩,试做了一下,见以下动画,一扫而出必定会形成收敛点的。
8 @& o; [  y* ?+ d5 q) J k.gif
* ~' r1 d. h. \' W+ S3 b
 楼主| 发表于 2016-5-3 11:23:17 | 显示全部楼层 来自: 中国广东肇庆
恳请鹿大指教。% Y' s8 C1 ^4 d3 ]; W
先说说主题,很多人都说没见过这个草图图标(叫图标是否正确?),那么这个图标是什么意思呢,在新版本中还存在吗?
发表于 2016-5-3 11:28:34 | 显示全部楼层 来自: 中国香港
keilei001 发表于 2016-5-3 11:23
% @5 k- Q. B1 P5 L9 e1 R恳请鹿大指教。
, d; C- [" C! ]先说说主题,很多人都说没见过这个草图图标(叫图标是否正确?),那么这个图标是什么意思 ...
# e9 Z. w9 v/ ~6 V9 ~4 J
这是SW2004及以前版本的草图图示啊。  M/ k2 m5 Z. z8 C. t
至於“很多人都说没见过”,估计他们都很年轻,大有可能当时(2004年)连什么是SW都不知道。
发表于 2016-5-3 11:43:17 | 显示全部楼层 来自: 中国江苏镇江
ryouss 发表于 2016-4-30 11:06' p" s; J. L* j1 q& }
目前想到這樣,再努力看如何圓角!
  [3 @6 r. N0 t

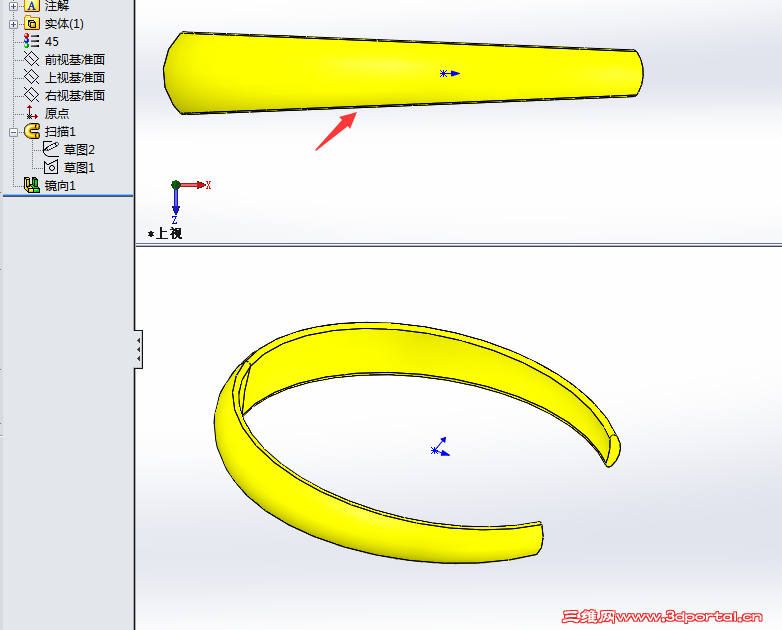

梁大,俺目前画出来和你差不多,但是原图这里投影好像是圆弧,我的是直线:! ~7 ]4 S" Z# s& E- l; N, ~# R  i1 u1 V
# z' u* B. l' U0 C
QQ截图20160503113139.png - i4 t6 Y4 U, s, ~" `0 N, d

$ s3 M4 c! |( U+ j另请教梁大,你的贴图上面那个视图是如何做到显示剖视效果的,我的只能上下一起变化* a. i  H5 o+ B2 W% W) }- L" }
 楼主| 发表于 2016-5-3 11:43:32 | 显示全部楼层 来自: 中国广东肇庆
本帖最后由 keilei001 于 2016-5-3 12:10 编辑 4 j/ O$ C* n( M5 o
大鹿 发表于 2016-5-3 11:28
2 G$ Q+ H& j3 O8 |/ a这是SW2004及以前版本的草图图示啊。: F; Y1 ]9 c. [
至於“很多人都说没见过”,估计他们都很年轻,大有可能当时(2004 ...
# t# A% W+ y% Y; ^
多谢鹿大指教,的确,04年时我刚接触ACAD,被ACAD搞到一头烟。
. w% t/ ?4 L+ w# d, J/ z/ A4 p/ d鹿大是说这个图标和新版本的这个图标是一样的吗?" I+ `' c! q+ K& T' s
http://www.3dportal.cn/discuz/data/attachment/forum/201604/27/215409v40tazm4yl8atzm7.png.thumb.jpg
 楼主| 发表于 2016-5-3 11:54:23 | 显示全部楼层 来自: 中国广东肇庆
抒怀新 发表于 2016-5-3 11:43; m5 N8 g% n/ E  d, T4 v( f+ M1 t
梁大,俺目前画出来和你差不多,但是原图这里投影好像是圆弧,我的是直线:

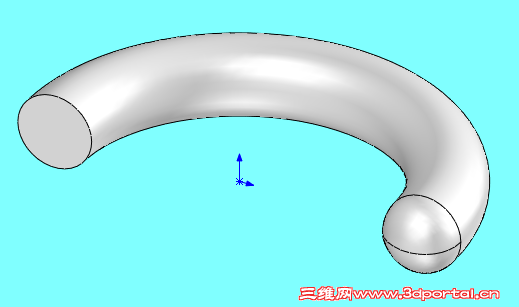

* N2 c" L' M) j; W+ J我画了个简单的用来摸索一下原理,发现尾部用样条曲线代替圆弧,收尾效果会好些。  `$ j/ ?* F0 O5 Z/ e

5 g' M9 O( ?  l$ x2 _ Snap1.png ' t% S% Z$ U3 `2 M1 s4 }& }5 V+ V: _
发表于 2016-5-3 11:55:36 | 显示全部楼层 来自: 中国香港
keilei001 发表于 2016-5-3 11:43. P' H; P9 p' |+ ^% w3 K8 N5 o
多谢鹿大指教,的确,04年时我刚接触ACAD,被ACAD搞到一头烟。2 D. Y, w( n- }  H3 r% W
鹿大是说这个图标和新版本的这个图标含义 ...

4 o$ k0 W9 w4 k总要自赋新词,难怪一头烟。
1 W$ ~3 h* \; z: o4 U
( l! p* E, s4 n' ~& ?2 [含义=隐含的意义,即是说难以从表面直观地了解其意义。( R+ ~! b" g" o; W
这问题只不过是版本更新换上新的图示而已,到了SW2016更是大量更换了图示,倘若逐一问其“含义”,不断地追问下去,岂不是要用上周星驰的名言:『要是给解释清楚一个期限,可能是一万年』。
 楼主| 发表于 2016-5-3 12:46:22 | 显示全部楼层 来自: 中国广东肇庆
大鹿 发表于 2016-5-3 11:55
  D2 v0 d' F1 r# h, B, V3 F总要自赋新词,难怪一头烟。" H7 }7 N, r0 x: P: }9 Z, X/ y
3 c+ a! k3 q/ r
含义=隐含的意义,即是说难以从表面直观地了解其意义。

- h0 f+ }7 V6 U$ f( j% j多谢鹿大批评,立马修改。/ ]3 e; m. l0 d" ~* Z
从鹿大众多的帖子中发现,鹿大的中文水平非常高,用词严谨精确,向鹿大学习。
/ K$ {- H3 z2 s# m有时在想,大家都是人,鹿大的水平为什么这样高?
' \: m. T8 T0 E我总结为6个字:严谨、开放、创新。
5 o) g0 P9 R" l+ I先要不怕枯燥,用严谨细致的态度对软件的每个功能细节进行全面了解,并做大量的相关练习,从而练就扎实的基本功。有了这个基础,方能放飞自己的思维找到高效的解决办法。
, R/ S2 O& M- a) v! H- D, ?1 g4 R, T反观自己,连上面的第一条都未能做到,学习心态浮躁,未学行先学走,这样能高到哪呢。
* m, ?$ Z  r5 |1 p7 {; H) }+ v我以后会改变自己的学习态度,还望鹿大继续批评指教。8 z, v: [7 |( X/ P$ H
$ J+ h$ e# r. U! O, S2 y  v- s
发表于 2016-5-3 13:45:28 | 显示全部楼层 来自: 中国江西景德镇
keilei001 发表于 2016-5-3 12:46
9 M: N3 ]* j  e) e8 T+ }多谢鹿大批评,立马修改。
% |3 P5 {! S, ?3 z从鹿大众多的帖子中发现,鹿大的中文水平非常高,用词严谨精确,向鹿大学习。 ...
6 y. }* J. i  B6 k- \8 E/ n
与君共勉,天道酬勤。
发表于 2016-5-3 14:21:47 | 显示全部楼层 来自: 中国浙江嘉兴
抒怀新 发表于 2016-5-3 11:43& b: j4 r; u& g7 ?8 n# F( k# X
梁大,俺目前画出来和你差不多,但是原图这里投影好像是圆弧,我的是直线:
& A+ x5 b3 W. {! W; k
非直線是好解決,就是尾巴的收斂做不好!6 q2 f1 a. b: T1 Z# e
2.png 6 z" R; E; K) D
2 W: ]* D/ D  \
发表于 2016-5-3 15:56:34 | 显示全部楼层 来自: 中国香港
keilei001 发表于 2016-5-3 12:46( ]) o- o3 q0 v  p7 x
多谢鹿大批评,立马修改。
+ i* c, g7 c8 A+ n* s* n从鹿大众多的帖子中发现,鹿大的中文水平非常高,用词严谨精确,向鹿大学习。 ...

# i5 D1 y& a' x( J$ Jk兄的大方,让在下感到万分惭愧。
发表于 2016-5-3 16:50:11 | 显示全部楼层 来自: 中国浙江杭州

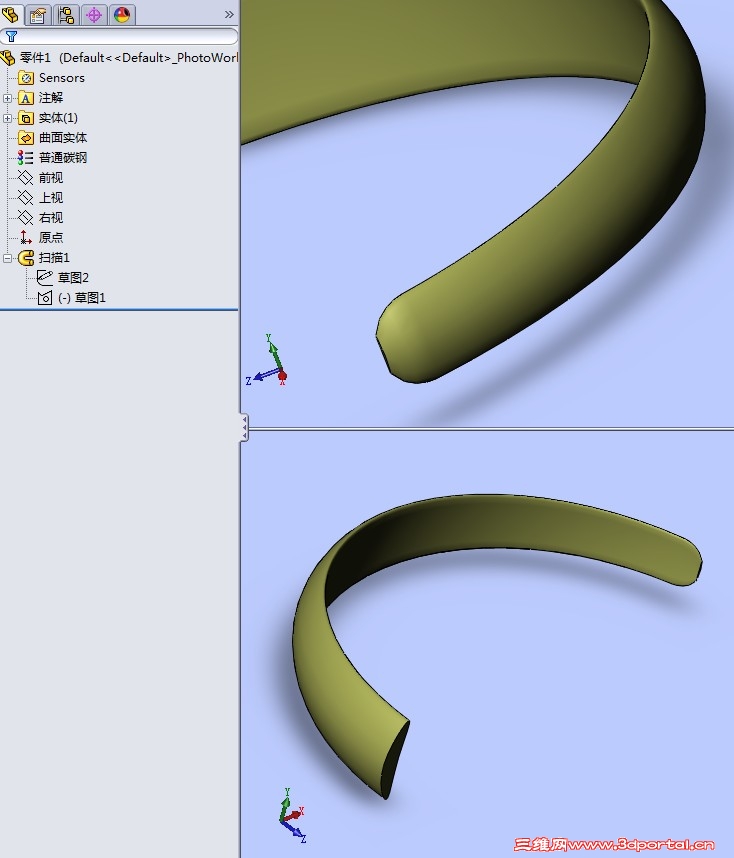

收敛不了,
! P0 T1 G: A& A' o% k- o 2016-05-03_164923.jpg
 楼主| 发表于 2016-5-3 17:59:43 | 显示全部楼层 来自: 中国广东肇庆
大鹿 发表于 2016-5-3 15:566 C) ~$ E7 q) |* c& ^# R# F
k兄的大方,让在下感到万分惭愧。

1 C# `# P" @; }6 p. T' [2 s4 C说得不对的地方请鹿大见谅,我资质不高脑比较愚钝,还望鹿大以后多多指教。
