【实例教程】使用中望3D设计路灯

Abby001

关键词：中望3D  路灯  建模   拉伸  旋转

       路灯是我们日常生活中重要的公共设施之一，它不但有照明的功能，而且根据马路、公园、别墅花园等不同的应用场景，路灯的造型也是千变万化的，具有一定的观赏性。今天小编将以图1中这个造型精致的路灯为例，向大家介绍下在三维CAD软件——中望3D中其相应的建模设计步骤，这样，大家在掌握了相关操作步骤和建模技巧之后，也能够根据自己的想法，设计出造型个性化的精美路灯。

图1 路灯

       第一步：设计固定座。

       先点击“草图”命令，选择XY面，进入草图界面进行轮廓绘制（图2），完成后退出草图，再点击“旋转”命令，选择草图为轮廓，旋转轴为“Y轴”，详细参数可参照图3，这样即可完成路灯固定座的建模设计。

图2 绘制轮廓草图

图3 旋转获得固定座

       第二步： 设计联杆。

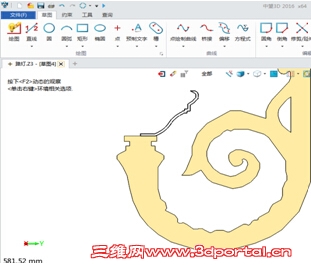

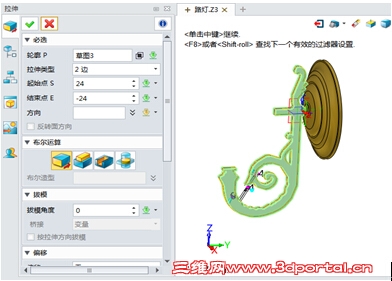

       点击“草图”命令，选择YZ面，进入草图绘制联杆轮廓（图4），完成后退出草图，点击“拉伸”命令，选择草图为轮廓，拉伸类型“2边”如图5所示，即可获得联杆效果。

图4 绘制联杆轮廓草图

图5 拉伸获得联杆

       第三步：设计灯盘。

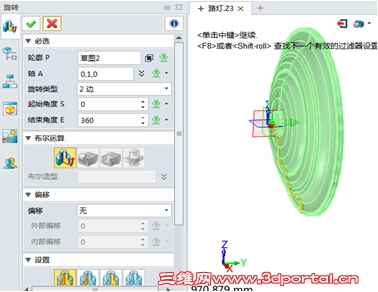

       点击“草图”命令，选择YZ面，进入草图绘制灯盘轮廓（图6），然后点击“旋转”命令，选择所绘的草图为轮廓，旋转轴为“Z轴”，即可得到灯盘效果（图7），该操作与第一步的步骤是一样的。

图6 绘制灯盘轮廓草图

图7 旋转获得灯盘

       第四步：设计灯罩。

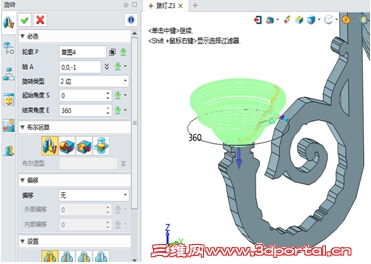

       参照第一步和第三步的操作，选择YZ面，绘制灯罩轮廓（图8），完成绘制后，以 “Z轴”为旋转轴，通过旋转获得灯罩（图9）。

图8 绘制灯罩草图轮廓

图9 旋转获得灯罩

       第五步：设计灯杆。

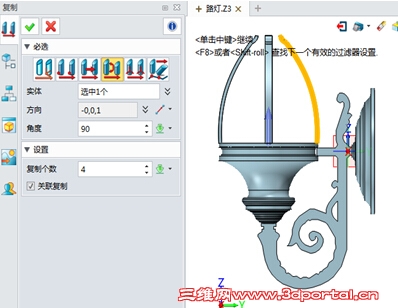

       按照前面操作，选择YZ面，进入草图，绘制灯杆轮廓（图10），完成后，点击“拉伸”命令，选择草图为轮廓进行拉伸，完成后点击“线框模块”中的“复制”命令，进行旋转复制，复制个数为“4”，效果如图11所示。

图10 绘制灯杆草图轮廓

图11 旋转复制灯杆

       第六步：设计灯顶。

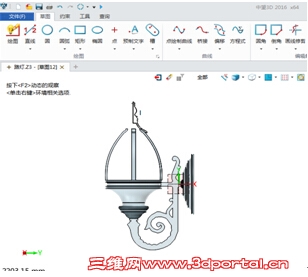

       参照前面操作，以YZ面绘制灯顶草图（图12），再以 “Z轴”为旋转轴，旋转获得灯顶（图13）。

图12 绘制灯顶草图轮廓

图13 旋转获得灯顶

       第七步：路灯颜色设置。

       在“视觉样式模块”中点击“镀金”命令，选择要设置的面，即可完成路灯的上色操作，图14为上色后的效果图。

图14 路灯上色效果

       通过以上的介绍，大家是不是觉得用中望3D来设计这个精致路灯非常的简单高效呢？您只需要结合自己的设计思路，在中望3D中，通过草图、旋转、拉伸等建模相关的操作命令，即可快速完成产品的建模设计。当然，除了本例子中所涉及的这些功能命令之外，中望3D还支持直接编辑、3D草图绘制、布尔运算等建模功能，可帮助设计师充分发挥设计创意，高效完成建模工作。
