# T7 r+ W7 v9 P( @% ^5 d" FSOLIDWORKS Composer几何体比例坐标值的妙用
' c/ N; a* v$ }" ?* r1 N( g$ W工程师：ICT-Terry Shao . m9 U& ]! ~6 z5 }+ I+ ]
7 K7 q) `) n) f6 i f! B2 b
5 A- F- t. q, z2 _$ N3 O; x n
$ y. A# P4 F: X4 R: `9 J0 v4 q4 k: q$ `( x% }& }$ v5 J, N1 n
摘要：重用数据是composer的很大优势，也就是通过全面的3D格式的支持，直接导入进来；所以在其他自己熟悉的3D平台上我们可以充分的完成建模工作。但是导入到composer的数据也不是不能更改；特别是在坐标方向来放大缩小实体，用起来还有不错的效果。
0 R8 A, x& f: t7 B# n( Y& v关键字：SOLIDWORKS，Composer，动画
* I: \1 F+ @6 U3 t n0 b, E3 M! U; r7 X7 I0 G8 c* `" B
【智诚科技 / 邵堂才/Terry Shao】
$ T7 l6 N, ?1 l: h% g一、 “比例坐标值”概念简介
4 e# S, v. K' }3 W+ u
2 Y& ]+ {* G. _# q
5 N K. f) Z8 k9 G( k
几何体默认的比例是1:1:1，也就是几何体属于实际大小（如右图）；当调整这X、Y和Z三个方向的比例值时，始终参照实际大小，也就是根据1的状态来等比例变化，放大或缩小！
8 H% u1 d5 X }& ^, k1 \ x1 N% k# a8 W/ S2 O! @) X, f; C
9 e! ]( j# V% x
5 u' _5 R' W; S" d比例X=2，Y=1，Z=1的时候，几何体变形成左图所示，在X轴向放大两倍
7 q5 X) r& N5 l, v( Q* u4 D4 X" o3 @+ \
1 X* g# P7 e& e# C: E
$ y6 W |3 r! B3 u; {* l5 p
7 V3 E% r: ]4 q3 ?2 M8 `比例X=1，Y=2，Z=1的时候，几何体变形成左图所示，在Y轴向放大两倍
4 c' u# d/ {* k: r J( \+ ^ Q$ |) l6 a7 Z+ \3 E9 [5 x
% }. C5 v' Z2 i. L/ ]0 r$ [
/ k& `2 _, v2 W# d" }比例X=1，Y=1，Z=2的时候，几何体变形成左图所示，在Z轴向放大两倍
# g! d( {3 j4 ?: E
/ w/ N. A+ o3 Q5 \ j7 {0 z二、 实例应用解析, x) ~/ p& l1 G, t' P% Y% J: w5 O
; ?' T0 X' z. d P
根据上文的概述，我们可以总结出，该功能只限规则几何体的变形；确实很少情况会用在复杂几何体上，下面就图示解析几种用在规则几何体的变形实例：8 p9 ?) u: x; {& H1 A! Y/ D
; g" R8 {# J* Q7 z0 v% q9 }' @9 MI. 橡胶产品的装配：
: c* X. s3 \* v% m3 t4 ^9 k, I+ i- c
/ a; }+ e' d$ n9 Y5 m& `) O j& Q2 h* b) }$ K5 W
5 f/ f& q+ E; I3 C" }

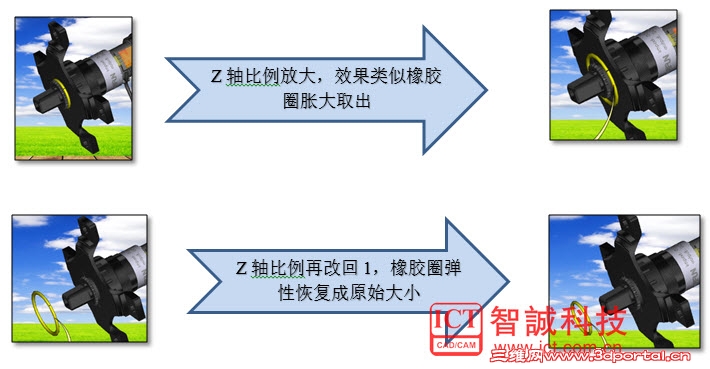

通过该功能就很形象的拆下了橡胶产品，更加真实的辅助产品拆装工艺！
" q6 W2 Y: K& T5 Z5 G& ?. ^
% m- b; V6 V3 M3 x7 wII. 规则几何体的线性变形（板材焊接时的焊缝或切割时的缝）：# r' e2 @$ A0 W5 x, b3 ~3 }0 E, H
0 Y# c. J; e$ o3 Y4 l1 L% z
0 e7 i4 h0 M: |9 i# n4 h4 }% Y. _
# U2 k% J) n d# u- C

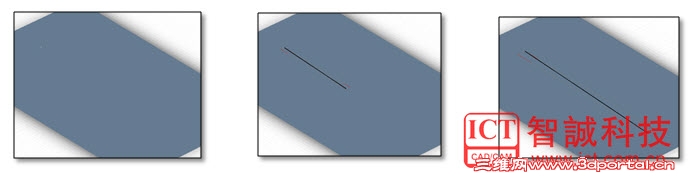

这里仅以简易实体来解析。假设是焊缝，可以同时跟进焊机的运动，实体调整Z轴比例从趋近0（不能=0）开始显示，并且对齐焊机运动起始和结束位置帧；+ U5 R x) b6 a# m7 d
（注意，这里必须用Z轴来调整，因为只有此轴可以从端点开始延长，X和Y轴是默认从中点开始向两端延伸！） u4 n6 ^/ H9 V. R
% p! U! n, u: y
* ^% G4 h+ P: e; l. j8 p小结：
) t4 i! I: H% S# a; z! N% cSOLIDWORKS Composer 是非常高效的动画制作软件，针对设备行业，拥有丰富的三维格式接口，实时快速的制作设备拆解和运作原理动画。
; Z1 H* {0 q& E: ?1 H
1 ^0 E [: ^, v! y! }& L$ ~9 }* I6 C5 y
以上信息由 智诚科技ICT公司 提供，转载请注明！ http://fans.solidworks.com.cn/data/attachment/portal/201507/24/161210mt7tl597y6nwwyn1.jpg
