SOLIDWORKS自定义符号的创建方法 ICT—李宇华 - X' i% q8 _$ k! G4 w
摘要:在SOLIDWORKS中添加自定义符号的方法和需要注意的问题3 x4 Q* m4 G- h' |. O2 p8 X2 a
关键字:自定义符号、符号图库文件、符号设计库、符号分组
/ m$ E1 R7 V1 A
* y5 S0 i) ~) z3 c7 W8 J【智诚科技/李宇华/Linka】/ d9 l! m% H' I) C! D9 r
一、SOLIDWORKS符号图库文件:! I8 k( @ O9 S. }. {

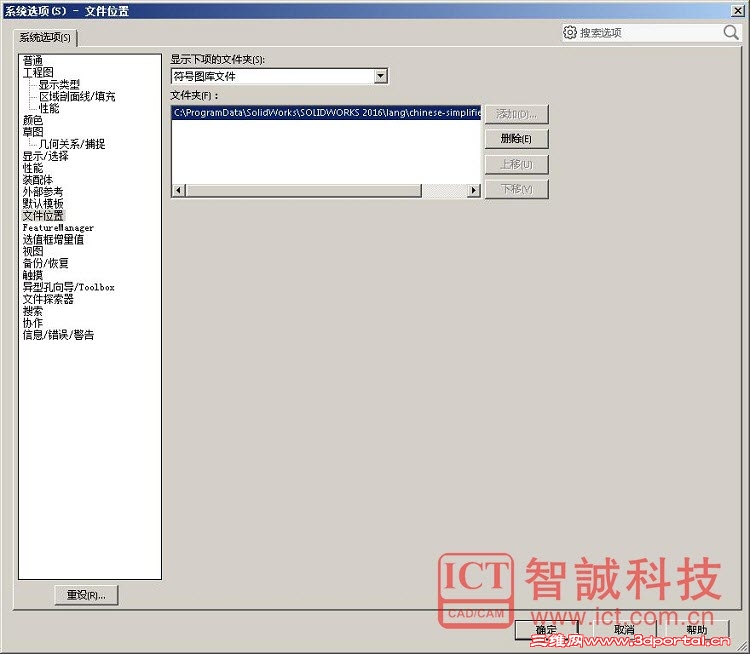

图一
4 K+ T& ?( c6 q在SOLIDWORKS中的系统选项〉文件位置〉符号图库文件 选项中我们可以找到符号图库文件放置的位置,打开该文件夹我们可以找到gtol.sym文件,该文件即为SOLIDWORKS自带的符号图库文件。若电脑的SOLIDWORKS显示不了符号,很可能是该文件缺失或者损坏了。
8 C B! |- l0 Y/ T8 L- o- N* I: _7 H' o5 C
二、添加自定义符号:
9 T2 N+ R/ k' K3 n( B+ V( O1、添加或修改符号

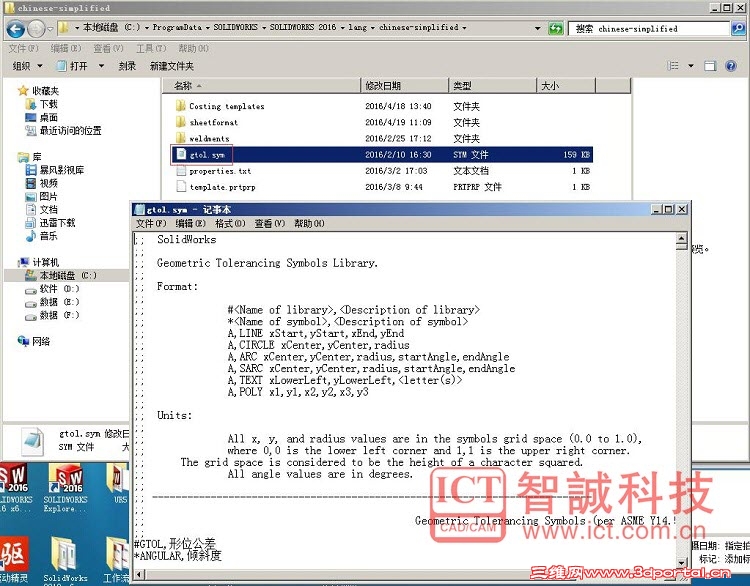

6 w5 K8 v5 {: w4 w2 P# d- b我们可以用记事本打开gtol.sym文件,打开后如下图所示:
; ^) r0 r2 e! U6 Q, C! ~2 f图二
+ V/ Y q8 z3 e0 z; V9 L该文件是纯文本文件,上部分是符号语法的说明,下部分是SOLIDWORKS自带的各个标准的符号库。我们只要遵循该语法规则,就可以自定义添加我们需要的符号。
- X0 M& [8 c2 l9 P
* v; f! k' D+ b o( B% g% O" p. ~2、语法规则3 {, z N: N: \6 S3 s! A
#<分组名字>,<分组描述>
" ^! Q& R M+ A+ e7 f* p( Q*<符号名字>,<符号描述>2 ?4 q$ }) w4 v2 U. M% r) f4 R: G
A,LINE 起始点x坐标, 起始点y坐标, 结束点x坐标, 结束点y坐标
0 e+ Z+ r1 ]4 n& J' r1 w9 IA,CIRCLE 圆心x坐标,圆心y坐标,半径 y3 Q# Z' |6 f2 L4 f* E) c& @, l
A,ARC圆心x坐标, 圆心y坐标,半径,起始角度,结束角度2 X C( p7 G8 l! m( |
A,SARC 圆心x坐标, 圆心y坐标,半径,起始角度,结束角度" J2 O8 t. J' Y
A,TEXT 文本中心x坐标, 文本中心y坐标,<文本正文>$ R( A6 d6 v% p" s I
A,POLY x1,y1,x2,y2,x3,y3/ Y3 c- t: A, m- p' ^" `; G/ q; o
SOLIDWORKS的符号库只支持以上六种图案,从上到下分别是直线,圆,圆弧,实心圆弧,文本,实心三角形。所以较复杂符号的创建我们必须用这六种基本图案来进行构造。: h4 C0 A8 V& p3 Z$ D
图三
7 D7 s2 h( P+ } O; R6 e$ w 比如图三这个质量中心符号,在gtol.sym中该符号的语法是由四个直线,一个圆,两个实心圆弧,两个实心三角形共九段语法组成。实心扇形是通过一个实心圆弧和一个实心三角形叠加实现的。
1 J, H( [( [, E该语法如下:
7 }$ u0 g1 q* c% U*COM,质量中心
: r7 y* H: S9 @/ b4 O2 uA,SARC 0.5,0.5,0.5,90.0,180.0 //左上部分实心圆弧- y9 B0 ]2 o5 S `
A,POLY 0.5,0.5,0,0.5,0.5,1.0,0.5,0.5 //左上部分实心三角形
; ^) D, b# O! a# F8 I7 d4 wA,SARC 0.5,0.5,0.5,270.0,360.0 //右下部分实心圆弧
5 l6 J# r( i' [( hA,POLY 0.5,0.5,1.0,0.5,0.5,0,0.5,0.5 //右下部分实心三角形# `9 p" r+ @" M: ]. t& F
A,CIRCLE 0.5,0.5,0.5 //圆6 d& j' V) _' I! y
A,LINE 1.25,0.5,1.5,0.5 //右边直线6 j- b. ~$ g) U
A,LINE 0.5,1.5,0.5,1.25 //上方直线" y8 U8 Z5 \& ~! t
A,LINE -0.5,0.5,-0.25,0.5 //左边直线
) W9 I% V9 J: P0 LA,LINE 0.5,-0.5,0.5,-0.25 //下方直线0 q) c0 ]) I4 E$ o# y( \* k
. T- @ y, b- v/ G" U7 t
3、添加自定义符号) c& H8 w1 q" S6 W3 ]% o4 _
3 L. c$ n% E6 b8 Z- W/ a: V* r+ ]

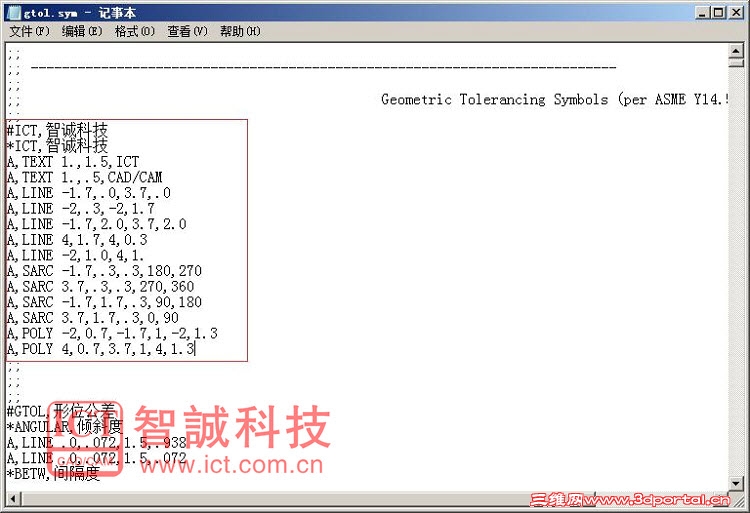

图四
( @( }, q0 m( m& s- R- W6 v& z
2 h; Q9 H+ O' e2 I% L5 V' S* k0 u如上图所示,直接在记事本中输入需要添加的符号的语法,可以自己创建新的分组,也可以在现有分组中添加符号。以下是添加新符号时需要注意的几点细节:! m& z$ n: W5 V. A, i0 e
1、语法中的符号必须是半角符号(最好直接使用英文输入法输入),否则SOLIDWORKS无法识别甚至运行时出错;
" u0 _! v8 S& n, E, a2 ~' r2、符号添加或修改后必须重新运行SOLIDWORKS才能生效* f% v9 @( Z' Y- j# B6 W
3、x,y坐标可以为负数;: l" F. n7 D; _( U
4、0.5这样的小于1的坐标可以直接用.5表示;
& @) J, V/ C; Y9 j& @1 D. M5、坐标和角度不需要输入单位;# X4 c# T$ x1 T5 Y" b. k! o
6、所有的圆弧段都是使用角度单位而不是弧度单位;
3 [; h* t: _; T; ^+ f a7、实心圆弧的起始角度和结束角度若颠倒,对应的符号也会不同,如下图所示:

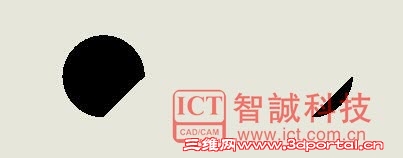

/ A- m h% p) }% r, L! a# _. x( K图五 1 J( d* F A9 n3 H& V
左图是360度到270度,右图是270度到360度;

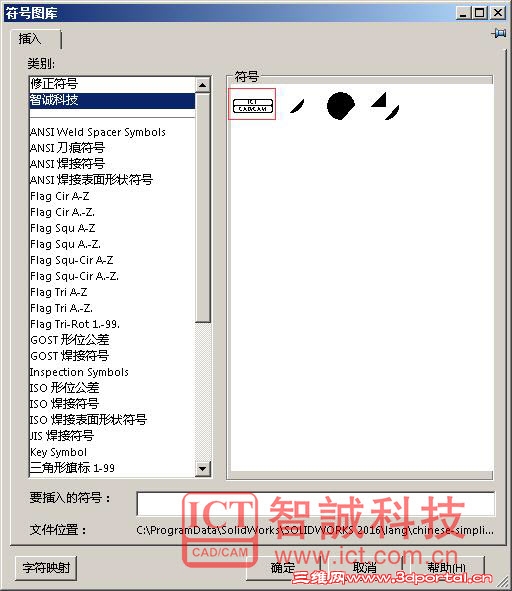

9 P: p7 D" Q# [. W8 ^1 _在gtol.sym中添加了图四所示语法并保存后,我们重新运行SOLIDWORKS即可使用我们刚刚添加的新符号了:6 G- B* u: P" e- u* R4 e
) u+ V6 r4 w+ S" p1 y+ J7 w
: Z! n4 R3 f" O# ?2 q* }5 T
7 K6 F) Y- w' {" W: y 图六
! T3 d( N* V. H& x g( d- p/ R$ G

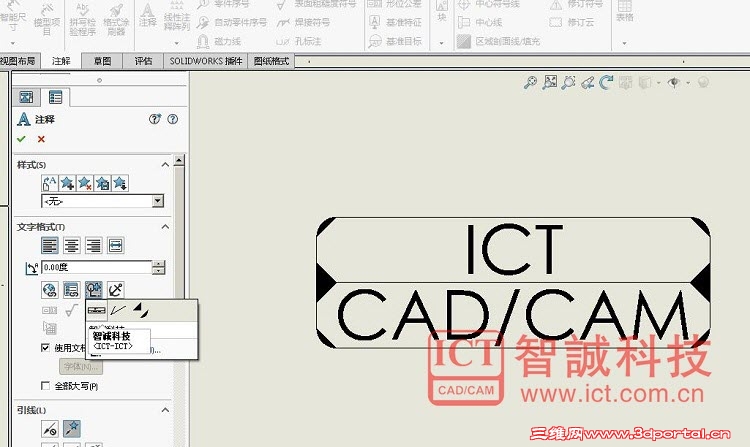

/ U( N- O: i' N0 t( x& B 图七 7 d1 F2 Y* n: Q6 m, d$ w' z1 T+ M
以上即为SOLIDWORKS中添加自定义符号的方法。! u8 A& y# o! E5 a0 k( |. _
