螺桿掃出除料問題

jj00chen · 发表于 2016-6-11 13:57:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 goto3d 于 2016-6-13 10:24 编辑

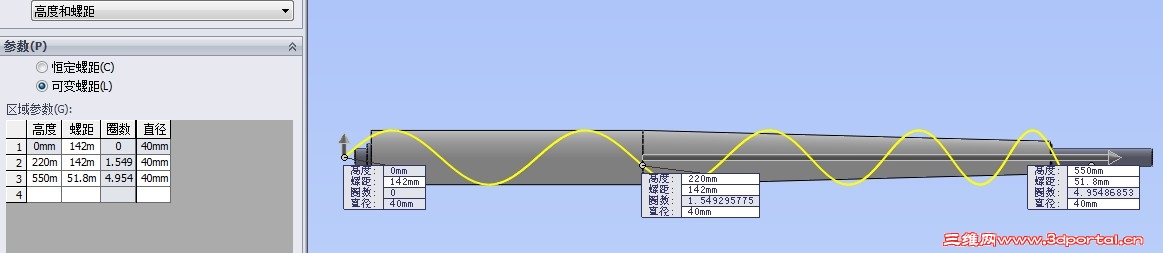

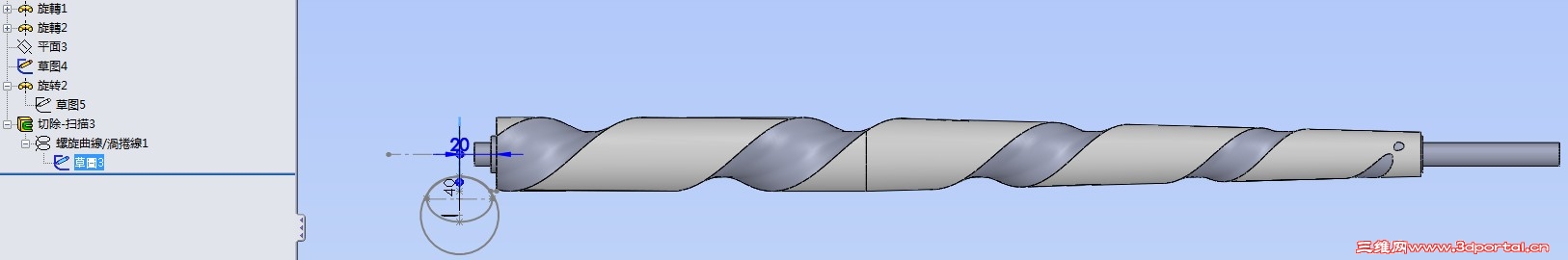

畫一個送瓶子螺桿如附件,技術水平太差一直完成不了,站內高手們幫忙支支招,我應該怎麼畫才對? 謝謝大家~

不靠谱的江静 · 发表于 2016-6-11 18:41:47

我在上学的时候就有这个问题，当时有两家sw的销售还专门开过会研究过这个东西，最后的结果就是双方的工程师吃了点水果喝了点咖啡，然后说了几句无关痛痒的话，就下了个这种模型无法构建的结论。。。
我的老师当年接瓶子螺旋的工件，他是直接手工编4轴程序，直接加工出来；要是说建模，那我只能说可能真的没什么好办法，除非达索开放异形实体扫描这种建模方式

qiminger · 发表于 2016-6-11 21:17:30

本帖最后由 qiminger 于 2016-6-11 21:19 编辑

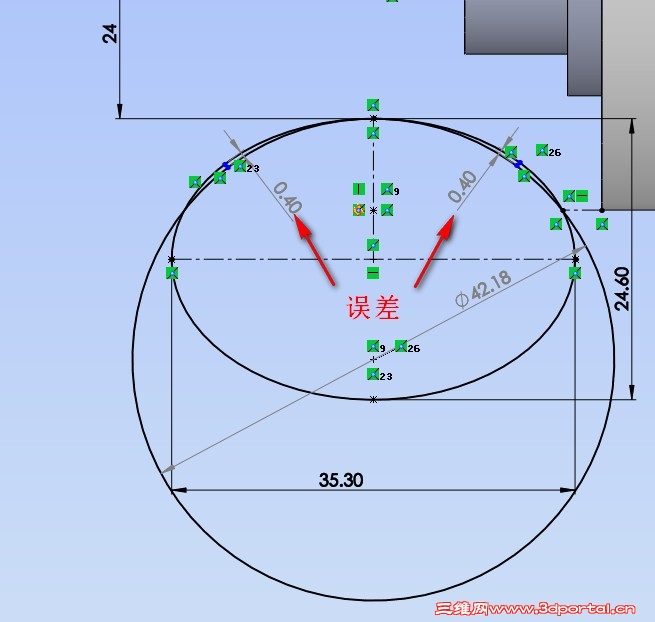

因为实体扫描切除工具只能用旋转的圆柱，所以椭圆尺寸完全吻合做不出，近似的可以，做为模型可以，如直接用于电脑编程还要用很多圆柱实体扫描切除修整误差部分。

源文件2013，你版本低打不开。

01.rar (1.06 MB, 下载次数: 16)

22553711 · 发表于 2016-6-12 11:21:11

空谈：
斜向投影一个圆，其轮廓为一个椭圆。
可否利用这个特性，建立合适基准面拉伸一个圆柱，然后再进行扫描切除？

qiminger · 发表于 2016-6-12 12:28:07

本帖最后由 qiminger 于 2016-6-12 12:45 编辑

22553711 发表于 2016-6-12 11:21
4 Q6 |3 q: S8 z' d- `1 K9 ^5 U0 Y空谈：
4 Z4 n/ m$ S. W' F+ W斜向投影一个圆，其轮廓为一个椭圆。5 a0 F k$ L- l K, c( M
可否利用这个特性，建立合适基准面拉伸一个圆柱，然后再进行 ...

阿木说的及有道理，这样应该能够消除误差，圆柱直径按椭圆短轴，倾斜角度，按三角形斜边取椭圆长轴。有时间再试试。

SW2016 · 发表于 2016-6-12 12:51:15

22553711 发表于 2016-6-12 11:21
* J0 J6 E' E0 R5 d- k) z2 W空谈：
w! S# @$ ]; e% P3 u/ c" q斜向投影一个圆，其轮廓为一个椭圆。) [3 }1 ^) t2 s' e9 B* \1 V
可否利用这个特性，建立合适基准面拉伸一个圆柱，然后再进行 ...

工具实体工具实体必须凸起，不与主实体合并，并由以下之一组成：
1、只由分析几何体（如直线和圆弧）组成的旋转特征。
2、圆柱拉伸特征
好多限制的。

jj00chen · 发表于 2016-6-12 13:06:24

謝謝各位朋友的鼎力相助,原來還真不知道SW沒支持異形的實體掃出除料.瞎忙了好幾天.感謝大家

licoolicoo · 发表于 2016-6-16 18:30:15

如果直接用椭圆草图扫切，不知道干涉有多少。如果不多的话就直接放点间隙好了。这样不知道行不行
