求教改造型如何画

holly_wood · 发表于 2016-6-26 15:45:16

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 goto3d 于 2016-6-27 11:21 编辑

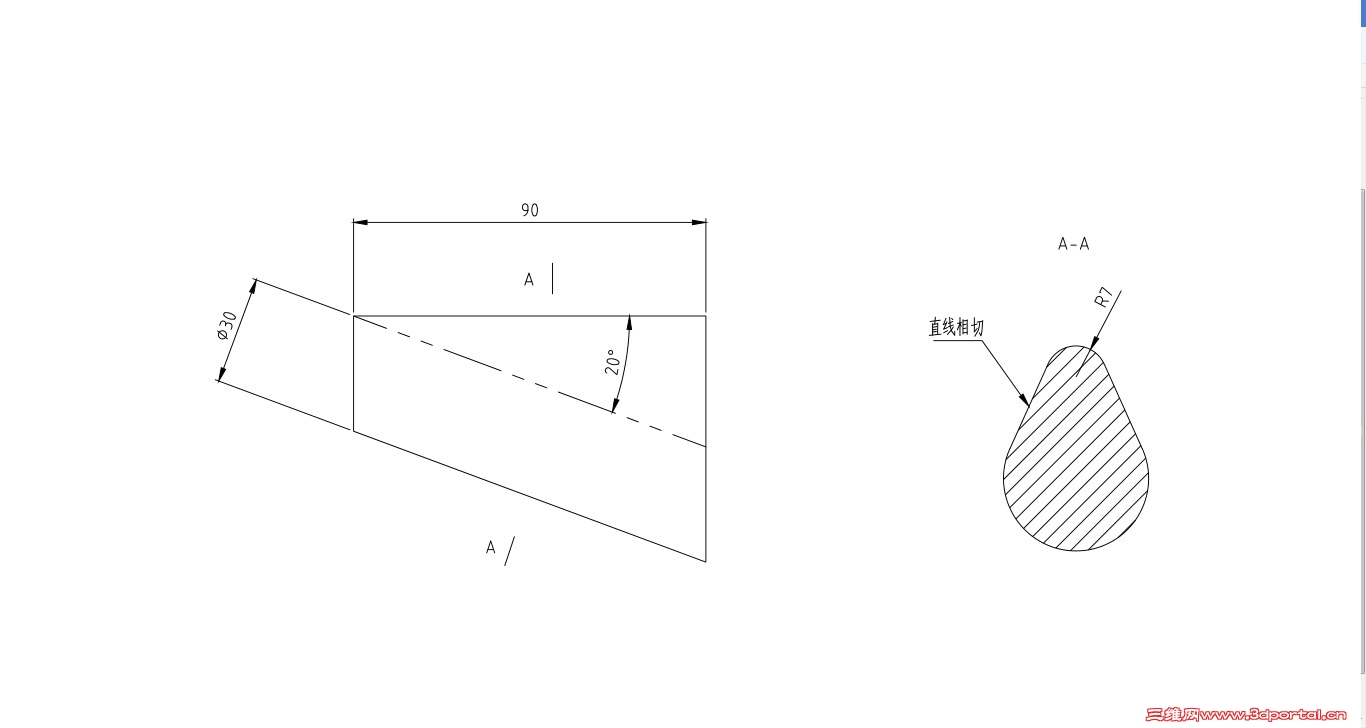

求教改造型如何画，谢谢

zhaowenzhu · 发表于 2016-6-26 15:56:52

放样画法应该可行

repzk031 · 发表于 2016-6-26 16:24:33

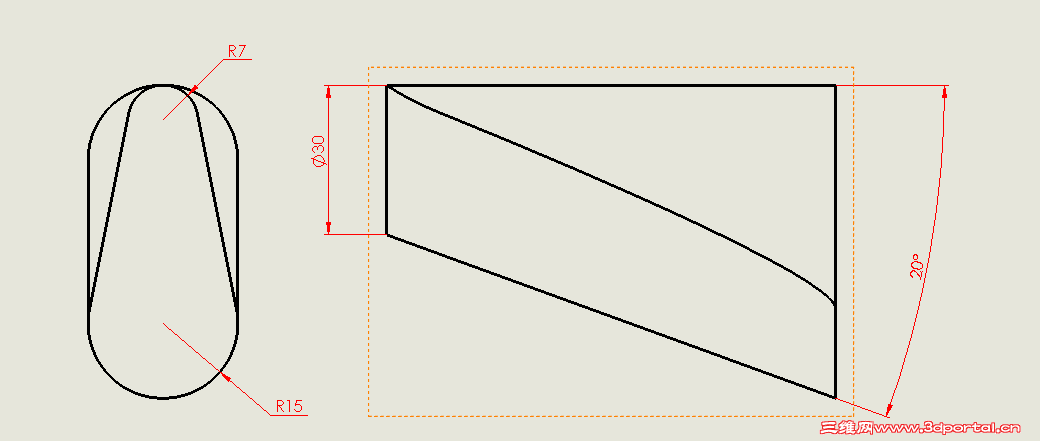

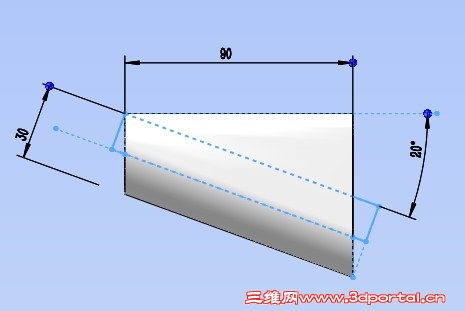

周末闲的无聊，给你画了个，搞机械方方正正的画的多，建模步骤稍显复杂，凑和着用

qiminger · 发表于 2016-6-26 16:49:57

本帖最后由 qiminger 于 2016-6-27 15:16 编辑

过程多点，不算太完美。
附件2013版

零件1.rar (91.91 KB, 下载次数: 14)

SW2016 · 发表于 2016-6-26 19:13:16

qiminger 发表于 2016-6-26 16:49
6 N6 L& x4 a' K7 H过程多点，不算太完美。
6 M, w# I4 g1 [" @; y0 a附件2013版

楼主的图A－A剖面位置没确定，因此我认为怎么画都是不对的。

sunrays110 · 发表于 2016-6-27 07:26:51

本帖最后由 sunrays110 于 2016-6-27 07:38 编辑

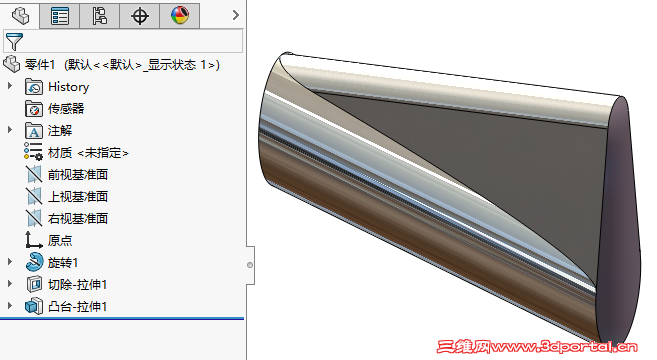

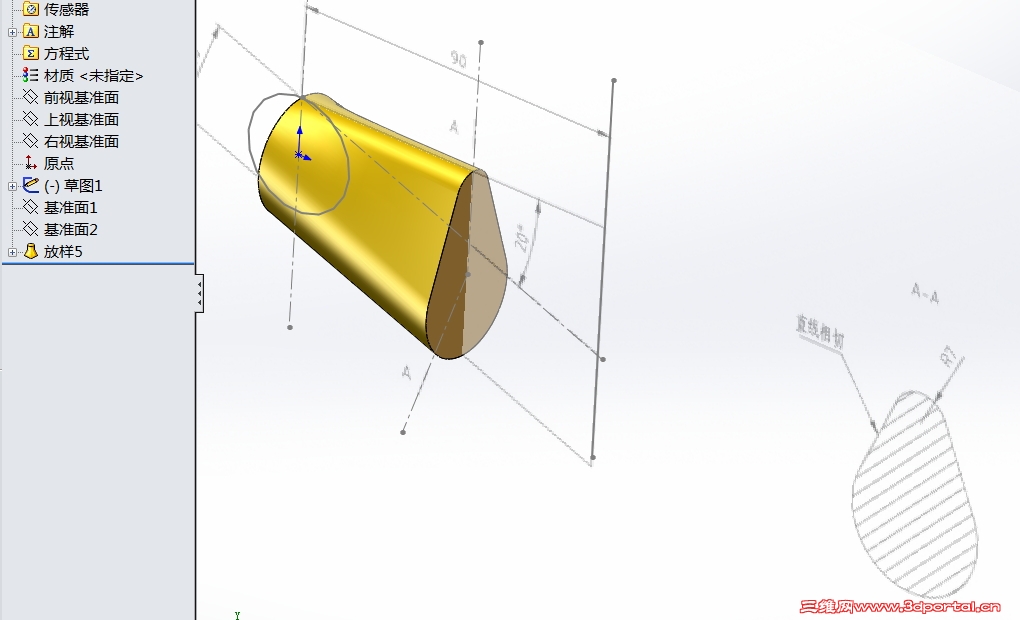

尝试着做了一个，感觉不对，2016版。

licoolicoo · 发表于 2016-6-27 08:21:42

中间的断面做不到两腰与上下圆相切

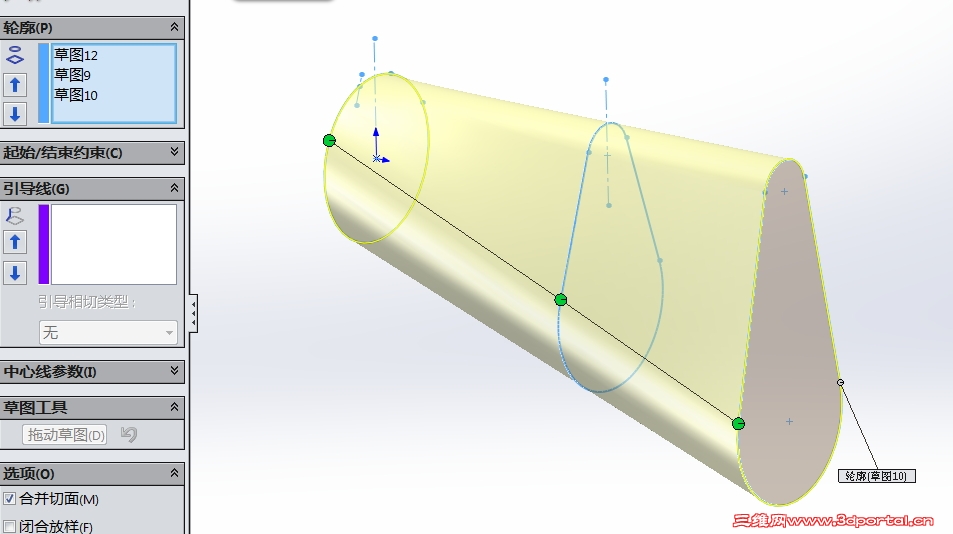

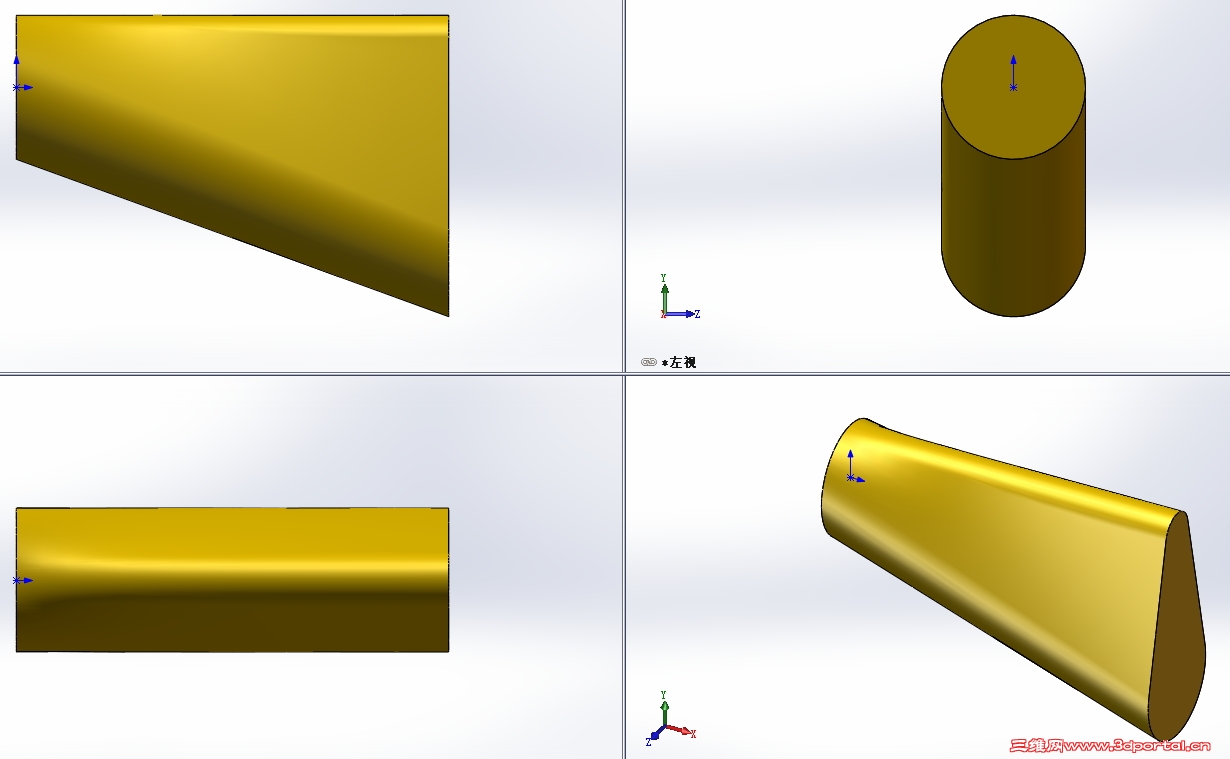

danilso · 发表于 2016-6-27 10:37:19

holly_wood · 发表于 2016-6-27 21:59:22

非常感谢各位的悉心指导，谢谢了

holly_wood · 发表于 2016-6-27 22:01:52

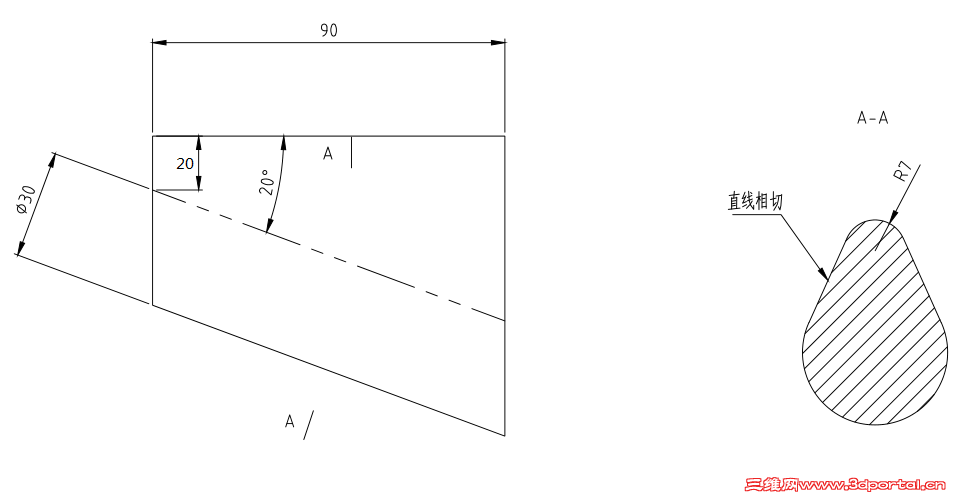

不好意思啊，图纸画错了，应该是这样的，真不好意思

holly_wood · 发表于 2016-6-27 22:08:11

本帖最后由 holly_wood 于 2016-6-27 22:15 编辑

是这样的，真不好意思

SW2016 · 发表于 2016-6-27 23:27:17

holly_wood 发表于 2016-6-27 22:087 `; f3 e, U7 }3 f' r
是这样的，真不好意思

如果是这样，那就是没难度的基本建模练习了，用扫描、放样和边界都可以。

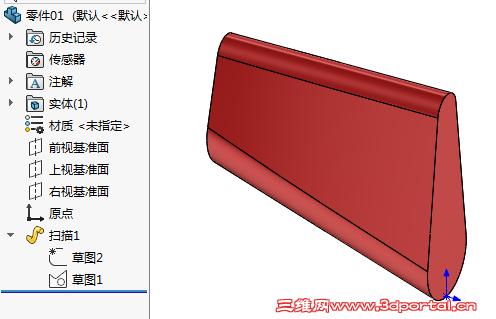

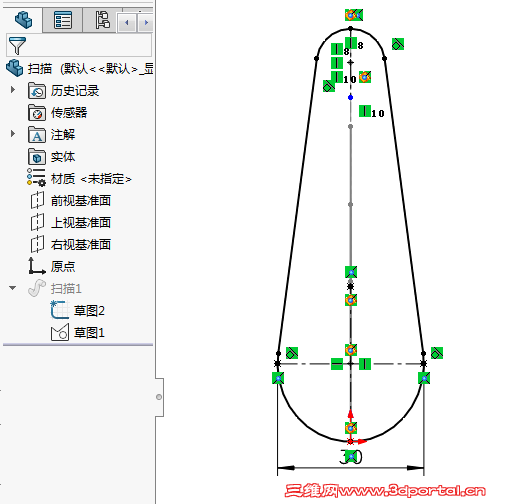

Image 2.png

ga7zm · 发表于 2016-6-28 08:45:04

看了大神们的创造，脑洞大开

holly_wood · 发表于 2016-6-28 19:28:53

SW2016 发表于 2016-6-27 23:278 D/ Q" f( x" j& J. x6 i
如果是这样，那就是没难度的基本建模练习了，用扫描、放样和边界都可以。

我扫不出，

SW2016 · 发表于 2016-6-28 20:30:02

holly_wood 发表于 2016-6-28 19:28* o5 b n+ M# w1 f* C5 r& p H
我扫不出，

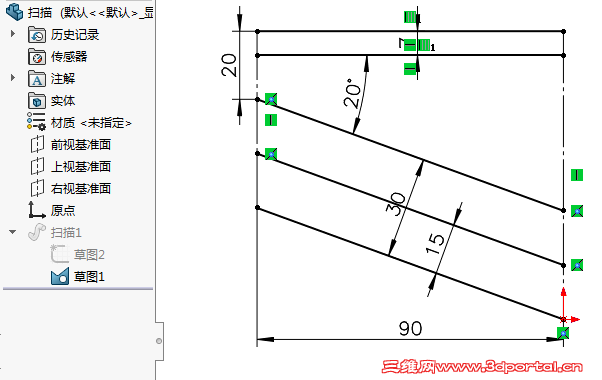

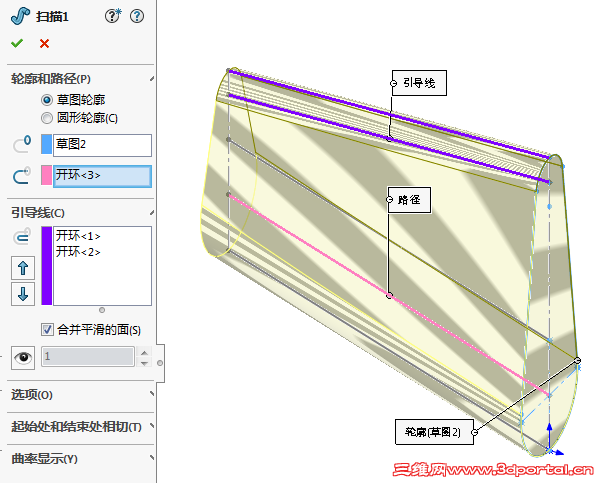

不难的，以下供参考： Image 1.png

holly_wood · 发表于 2016-6-29 20:24:18

SW2016 发表于 2016-6-28 20:308 x& t9 k5 t# u! f* g' Q" O8 M, i _
不难的，以下供参考：
