[求助] 三根相交的管子如何画

[复制链接]
wuq101
发表于 2016-11-11 13:56:12 | 显示全部楼层 |阅读模式 来自： 中国江苏无锡
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
三根无缝管成Y形相交，类似于三通，用结构件画的时候，终端斜接命令只能处理两个管子的，请问如何同时处理; {  i8 E# P, @* ~; h, ]
回复

举报

ryouss
发表于 2016-11-11 14:41:15 | 显示全部楼层 来自： 中国浙江嘉兴

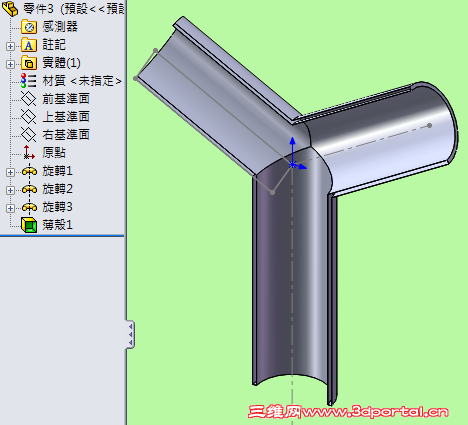

三個旋轉＋薄殼( [/ R2 d+ x: v0 y
- q/ P2 U. W+ H- e2 G; }* c
4 Z8 i* n, t* k5 S: M, r* ~& H3 E

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

zh_x0511
发表于 2016-11-11 15:44:04 | 显示全部楼层 来自： 中国江苏镇江

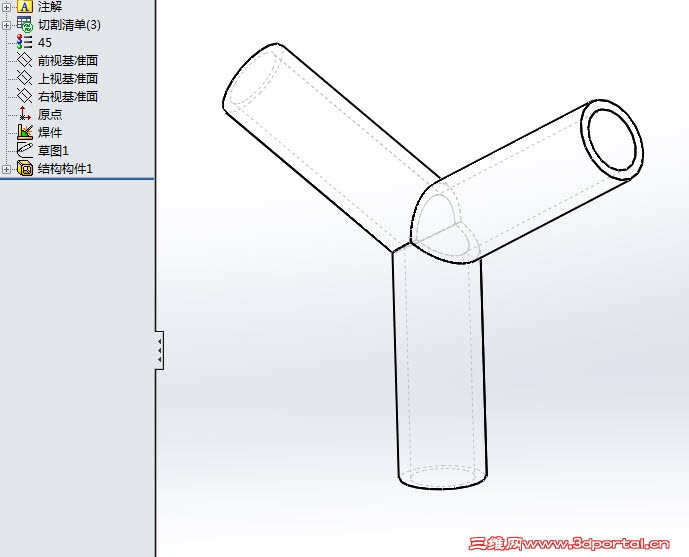

注意剪裁阶序：
& [+ h  u0 e4 j, W7 Q 2016-11-11_15-36-22.jpg
: F" d% F3 ]1 j1 H) w; T; \1 O+ }1 b. R+ Y% F- ]2 h

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 1 反对 0

举报

wuq101
 楼主| 发表于 2016-11-11 16:03:07 | 显示全部楼层 来自： 中国江苏无锡
ryouss 发表于 2016-11-11 14:41: u6 ]6 B5 n: U5 K
三個旋轉＋薄殼

* O% b/ H- \9 x/ M, p3 l感谢您的回复，如果是這样的话我怎么出单个的工程图呢
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-11 16:20:21 | 显示全部楼层 来自： 中国江苏无锡
zh_x0511 发表于 2016-11-11 15:44
# B1 b  S1 X. X. e2 Z5 `7 _; Q* @注意剪裁阶序：

7 W- z7 N$ F  a: j请指教
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-11 16:48:26 | 显示全部楼层 来自： 中国江苏无锡
zh_x0511 发表于 2016-11-11 15:44
- i( b- R  V8 T# M; @3 E$ d注意剪裁阶序：
, D9 ~6 t5 h+ f! n7 J* }# z& k
我只能选中两根线呢
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-11 17:13:54 | 显示全部楼层 来自： 中国江苏无锡
zh_x0511 发表于 2016-11-11 15:449 J. N( M" a  V
注意剪裁阶序：

5 D; C) r" j$ K* d5 S7 |能否来个动图？
回复 支持 反对

举报

wwwzzzvvv
发表于 2016-11-11 21:33:41 | 显示全部楼层 来自： 中国安徽蚌埠

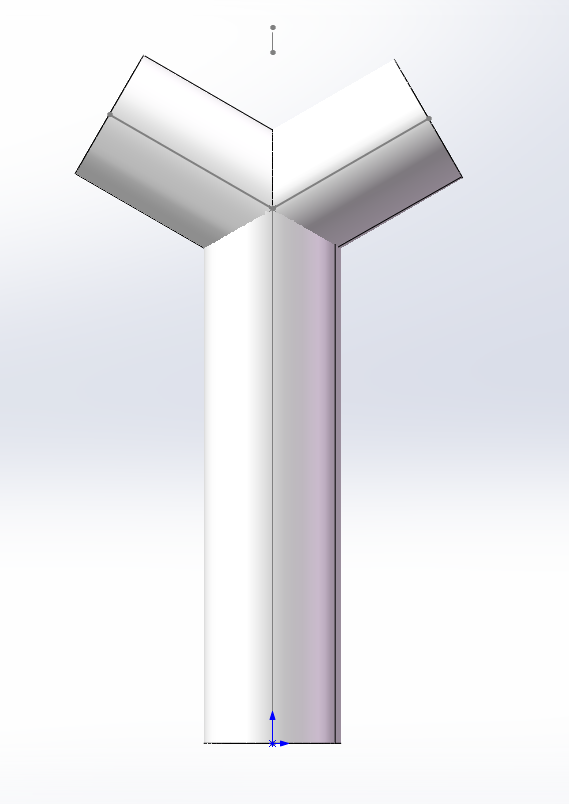

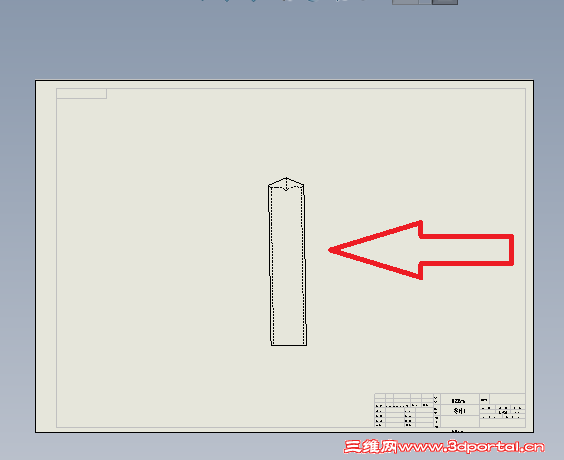

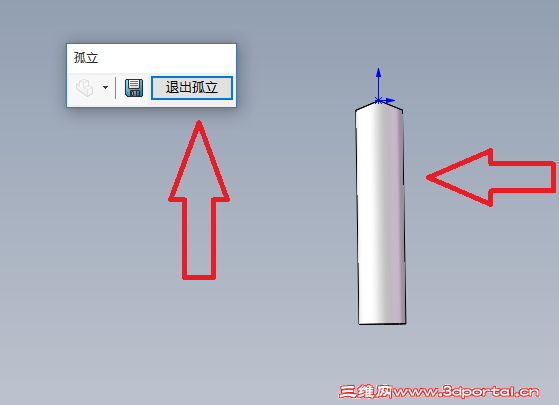

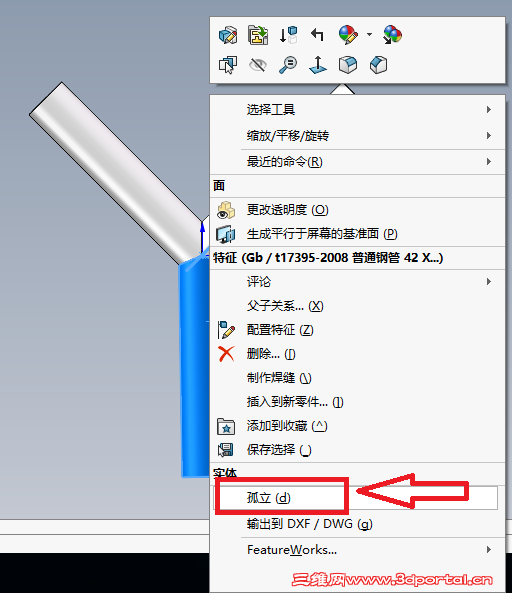

具体步骤见图……' B0 e: m6 T, h3 J8 L4 ^

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-11 22:23:41 | 显示全部楼层 来自： 中国江苏无锡
wwwzzzvvv 发表于 2016-11-11 21:33
: p+ T. t5 V( }: P: l8 k4 e具体步骤见图……

( F. q3 @  D: n+ Q1 U* H多谢指教
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-12 08:40:51 | 显示全部楼层 来自： 中国江苏无锡
wwwzzzvvv 发表于 2016-11-11 21:33
; e: O# W- z/ B  Z8 v. F6 H- ?具体步骤见图……
0 v" V, Y' E$ W% j, ^: T9 d& [6 ]
如果用结构件来做，为什么我总是只能两个相交？
回复 支持 反对

举报

wwwzzzvvv
发表于 2016-11-12 09:01:44 | 显示全部楼层 来自： 中国安徽蚌埠
wuq101 发表于 2016-11-12 08:40" |- ^# z. V, S2 P3 @& o& X
如果用结构件来做，为什么我总是只能两个相交？
, T: `4 p% Z5 `" P4 s
零件图发上来看看……
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-12 13:49:42 | 显示全部楼层 来自： 中国江苏无锡
wwwzzzvvv 发表于 2016-11-12 09:01
5 l( p& ?  \0 a) B$ k2 P零件图发上来看看……
5 J+ r3 `5 y$ w; r, x$ v" \1 w
只能两个相交
  d% z+ L* G( ]9 C# t& L
回复 支持 反对

举报

zh_x0511
发表于 2016-11-12 15:44:38 | 显示全部楼层 来自： 中国江苏南京
wuq101 发表于 2016-11-12 13:49& a3 _1 w% u& i$ ^% l, r; E
只能两个相交
9 ]! ~0 t/ R7 _3 g

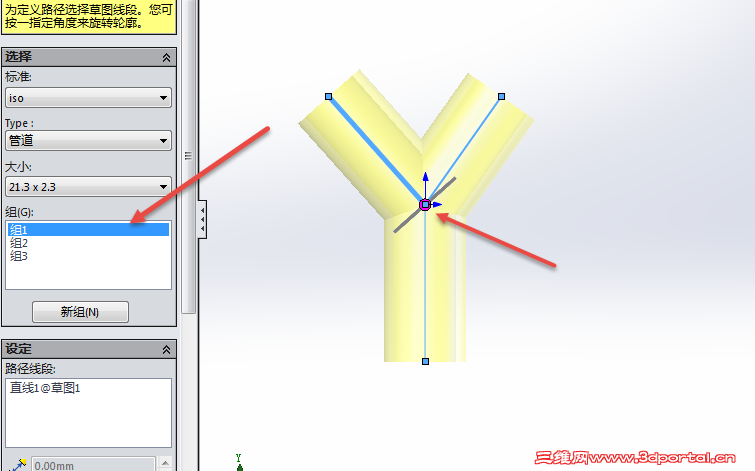

注意是3组，每组选择一条直线，最后注意剪裁阶序! f4 ?$ R) S: Z- [) Y3 W' C
: L" k! v* d# p% x% [1 H+ E/ o
/ z1 W  n  v0 B) P" X1 w( @* r" f, I

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

wwwzzzvvv
发表于 2016-11-12 17:25:52 | 显示全部楼层 来自： 中国安徽蚌埠
本帖最后由 wwwzzzvvv 于 2016-11-12 17:29 编辑
4 h# I; V' Q  L( W
wuq101 发表于 2016-11-12 13:49
/ s, a( I9 h, W( m3 b1 v2 ~只能两个相交

" v( p. J  ], `- Z# p9 r) U4 q- L, t详细见图……
0 e+ @5 e' I" \$ U9 c

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-14 18:24:03 | 显示全部楼层 来自： 中国江苏无锡
zh_x0511 发表于 2016-11-12 15:440 W/ ?+ r3 V6 A3 k6 o) D
注意是3组，每组选择一条直线，最后注意剪裁阶序
3 H; G- Z) |3 s5 N' {, o

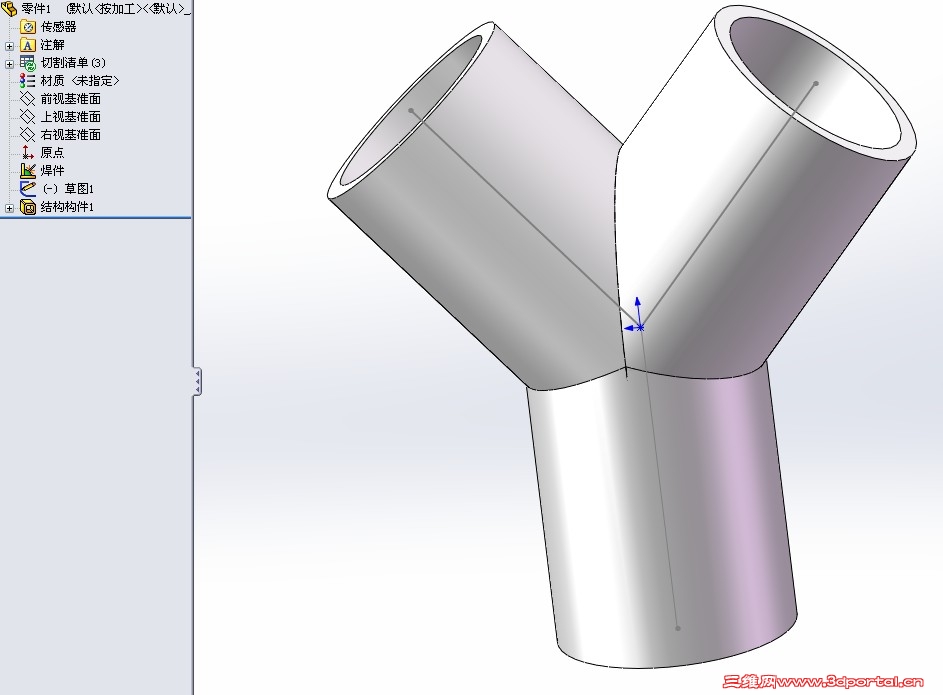

为啥我的3组就成这个样子了
% Z1 Y' M2 o  b# m, Z! Z
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-14 18:26:50 | 显示全部楼层 来自： 中国江苏无锡
wwwzzzvvv 发表于 2016-11-12 17:25
$ x6 m8 J4 c4 n' A, @  n详细见图……

; Y% B3 I+ \$ P2 L! ]* l请问这样做之后中间那部分怎么处理掉呢？裁剪还是不可以啊 1 P4 x0 @: B' h, {4 @- K7 m
$ T& F! n  a% A. C1 g2 j
回复 支持 反对

举报

gld123
发表于 2016-11-14 18:45:24 | 显示全部楼层 来自： 中国北京
本帖最后由 gld123 于 2016-11-14 19:03 编辑
" k8 R5 ]! u/ x2 i; Y: k# j& v/ M4 M( g0 Y
2012版

零件7.rar

94.99 KB, 下载次数: 4

零件6.rar

75.51 KB, 下载次数: 4

零件8.rar

90.67 KB, 下载次数: 4
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-15 18:44:47 | 显示全部楼层 来自： 中国江苏无锡
gld123 发表于 2016-11-14 18:45# t- l. l( n' p7 e( ^6 W  i
2012版
7 P- ?0 E" w0 e( Y% o
谢谢回复，抽壳是可以的，但是另一个2个组的结构件最后去除尖角部分有点牵强的，我想知道LS的兄弟直接用焊件生成是怎么做到的
回复 支持 反对

举报

yk2906
发表于 2016-11-15 22:05:49 | 显示全部楼层 来自： 中国辽宁营口

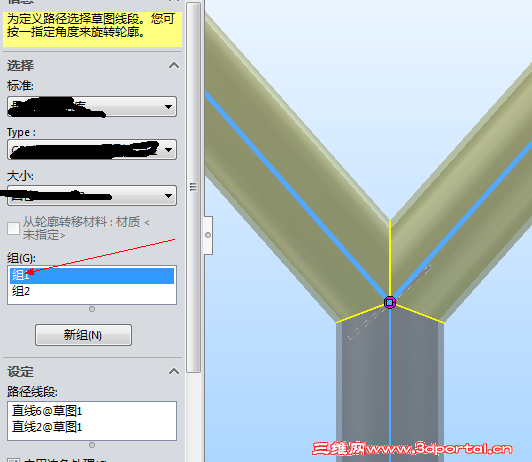

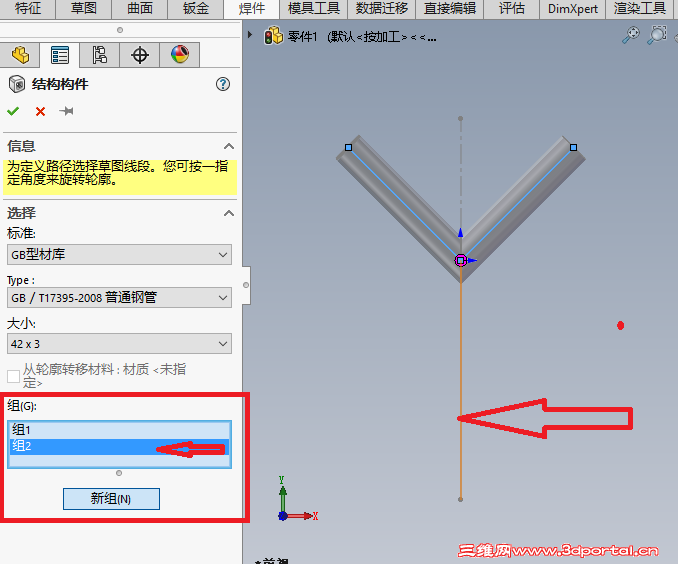

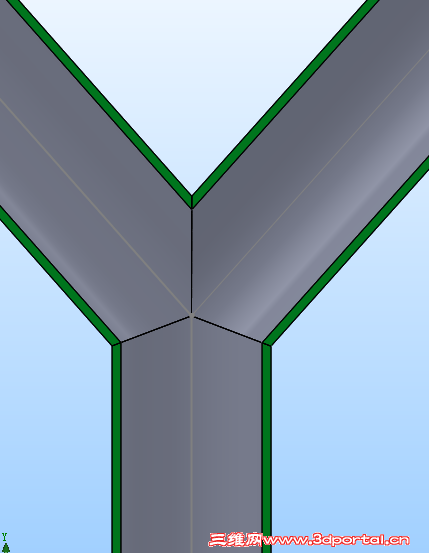

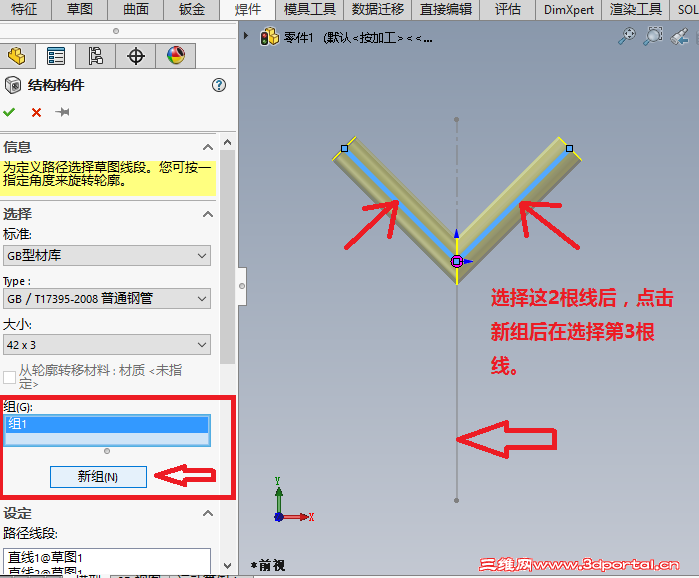

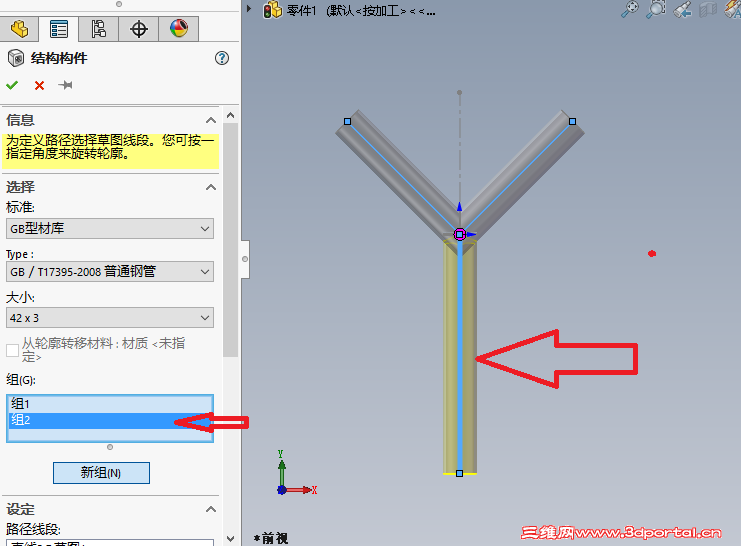

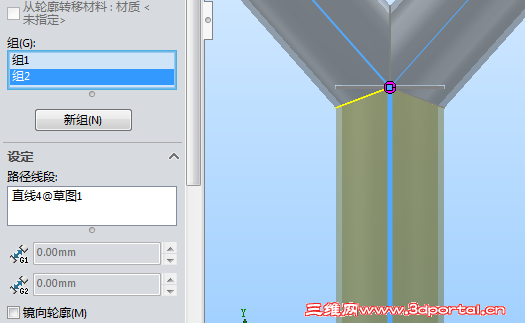

前面有人不是说了吗，有两根线段在一个组里，那这一组的两个管边角处理，注意剪裁阶序! E+ R6 p9 I, k$ M0 B* R1 \
这与什么版本无关，就这么操作。
. W& m9 b% e: `' z 1.png 2.png 4.png 5.png
/ {7 G$ k- S' A$ h6 O- f4 l8 j; `  G5 W2 i( L* X
+ w( D8 J2 ^; A/ D' h2 U$ g
回复 支持 反对

举报

wuq101
 楼主| 发表于 2016-11-15 23:01:48 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 wuq101 于 2016-11-15 23:09 编辑
2 d  \8 L, D  E) T+ ?
yk2906 发表于 2016-11-15 22:054 _! V( _& V& \/ q! g
前面有人不是说了吗，有两根线段在一个组里，那这一组的两个管边角处理，注意剪裁阶序
) Z( G+ V" G7 @+ K+ Q& g' @$ ]这与什么版本无关， ...
3 ^* S0 y- Y# `7 A3 p. G, `
非常感谢你的回复，解决了我的问题，其实一开始那位兄弟说了，只是我没明白，一直都没明白，直到看到你的第二张截图，一开始也没明白怎么边角处理的，经过反复研究对比你的截图，我发现我的问题是 忽略了系统给我的提示，鼠标放在交点上，会出现提示，需要我去选择那个点，然后出来边角处理，然后注意阶序，最后终于对了，再次表示感谢
回复 支持 反对

举报
