【实例教程】中望3D砂轮机通用机械建模设计思路介绍

Abby001

& J- ]9 A; s4 T; ]2 |0 C
      砂轮机是我们在机械制造业最常见的通用机械之一，像砂轮机这类产品的设计一般需要通过三维设计软件来完成，在设计过程中，需要应用到实体造型、钣金、装配、工程图、标准库、渲染等常见的工具模块。中望3D作为一款专业高效的三维CAD设计软件，在建模方面灵活高效，能帮助设计师快速完成产品的设计方案。
3 ]  T& P7 V7 C+ I% D- p8 W      我们在本文中将介绍中望3D设计砂轮机这种通用机械的设计思路，希望对大家进行其他机械产品建模设计时有所帮助。

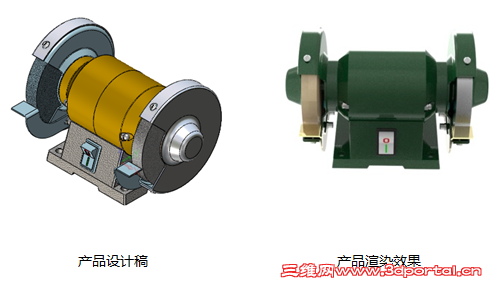

$ y2 {6 l6 q, U3 U" U      如图1所示，这是砂轮机的设计稿以及渲染后的效果图。

1

图1 砂轮机

      下面我们来进一步看看砂轮机设计的思路：

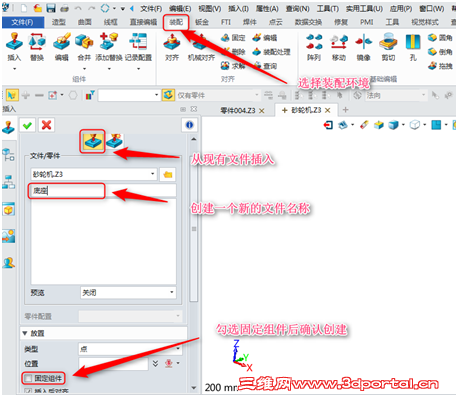

      第一步：首先，在装配管理器中先构建出一个“基本骨架”装配结构，可参考图2，随后再通过编辑零件的方法，来完成零件结构及细节特征的设计（图3）。
3 W5 ^1 }0 g! c, L; F- B

2

图2 构建基本骨架

3

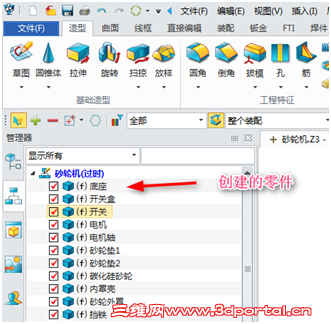

图3 零件创建

      依上图所示的步骤，在设计开始之前就创建了装配图，在装配的环境下再把要设计的部件插入设计。

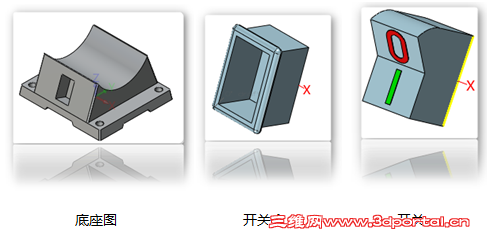

& I/ B5 C) ]! L) V      第二步：依次通过造型、钣金等模块设计如下图4-图6中的这些零件特征。
0 ~6 `" o$ I( L8 [' _! D

4

图4 零件1

5

图5 零件2

6

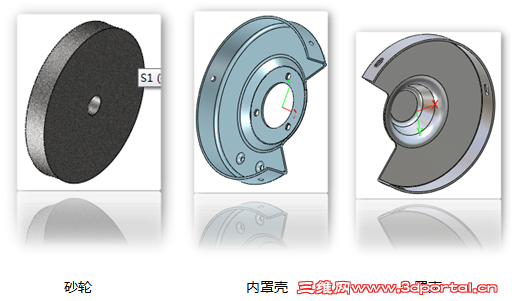

图6 零件3

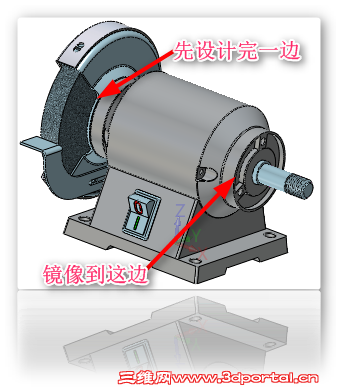

      在设计过程中，两个砂轮的部分零件可以只设计其中的一个部位，剩下的部分可以在装配环境里镜像出来（图7），这样能对设计效率的提升大有帮助。

7

图7 镜像零件

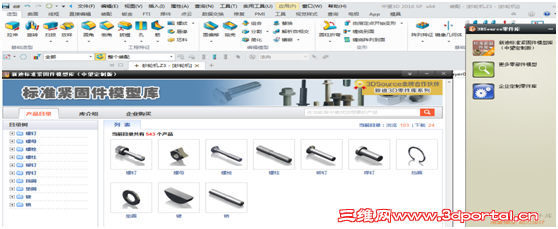

      第三步：在3DSource零件库（图8）调入标准件。在绘画完成主体的零部件后，螺丝螺帽我们可以通过调用标准库插入零件的方式来完成。
) t3 G% z, t: s* z' L! t8 d- {2 l

8

图8 标准库样式图

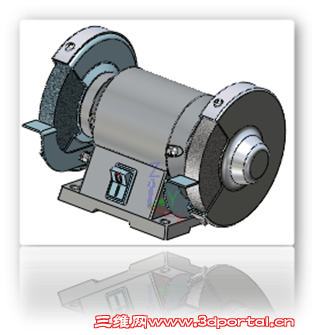

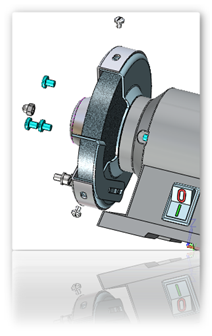

      第四步：进行整体装配任务。在中望3D环境装配中，把一边砂轮零件的紧固件通过“对齐”约束装配上（图9），然后通过“镜像”命令复制已经完成的特征（图10）。
2 b* l5 _+ |! R) ?# F# C

9

图9装配效果

10

图10 镜像效果

      第五步：产品外观渲染是设计工作最后的步骤。中望 3D中有专业渲染工具，通过KeyShot渲染功能，设计师可以做出理想的渲染效果（图11）。
$ P0 b# T2 U$ N( v7 y& k

11

图11 渲染效果

      从以上操作我们可以看出，中望3D软件在这种通用机械方面，建模灵活便捷，能更有效帮助设计师快速地将产品设计创意体现出来，给予设计师更多的创意发挥空间，有效提高设计效率。
