【3D亮点】中望3D2017：强化材料属性工具，轻松自定义让设计更高效

Abby001

       在产品设计过程中，设计师需要计算产品的最终质量并给出相应的材料清单，而专业的三维CAD设计软件能提供材料属性工具以及丰富的材料属性库，支持设计师轻松完成相关操作。
4 q3 Y, }# a* U* Q       中望3D新发布的2017版，提供了强大的材料属性工具，能全面满足设计师们的日常工作需求，同时新增材料库的导入导出功能，帮助设计师们定制专用材料库，下面我们一起来看看这个功能吧！
& p2 d2 K& p* _; e( }7 b2 n9 e; Z       一、制作零件材料属性

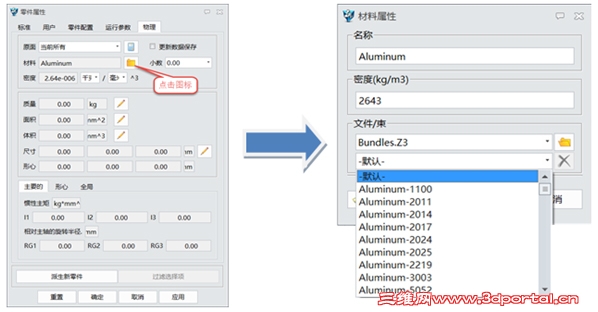

+ u/ S2 U6 C3 P+ u       从工具选项卡进入“零件属性”选项，弹出零件属性弹窗，如图1所示，点击材料库图标，弹出材料属性弹窗，从文件/束中选择材料或者自定义材料名称和密度，并点击确定，这样即完成了零件材料属性制作，整个过程的操作都非常简单方便。
0 V) W- D! a/ J

图1 零件属性界面

       二、材料库的自定义及导入导出
$ J7 S, u( `+ }       中望3D 2017版还支持自定义材料库并进行共享，设计师可以拥有自己的专用材料库，我们来看看如何操作：

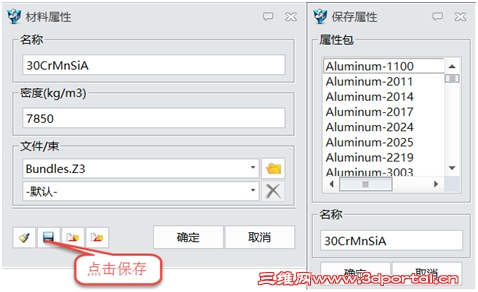

$ R9 t  Y0 }+ [       当需要自定义的材料较少时，可以直接在“材料属性”弹窗中点击保存，生成“保存属性”弹窗，然后点击确定即可，如图2所示。
) q$ a' P) Z% _+ ~7 g8 H1 T

图2 自定义材料操作

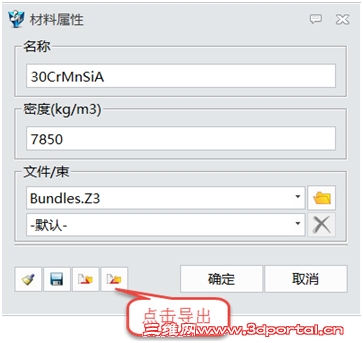

       当需要自定义的材料较多时，可以在“材料属性”弹窗中点击导出（图3），生成名称为materials.txt的文件，如图4所示；
4 {7 L9 @+ F- l  U3 m& w7 e( W+ D2 w

图3 材料属性

图4 生成文件

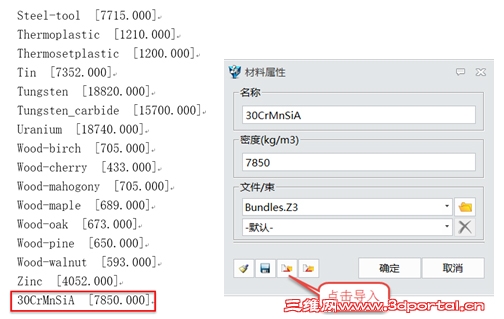

       打开该文件，按文档中其它材料的格式编辑新材料属性，并保存，然后回到“材料属性”弹窗，点击导入修改后的materials.txt文件，点击确定，这样就完成了材料库的自定义，如图5所示；通过共享materials.txt文件，我们也能实现材料库的共享。

图5 导入文件完成材料库自定义

       三、材料库的分类管理
1 ~/ M& Z' b1 r6 o; ]       当材料库内材料数量较多时，所有材料放在同一个文件包会影响材料检索选择，下面而通过对自定义材料库进行分类管理，能很好的解决这一问题。
       首先复制前面产生的materials.txt文件，重命名为“结构钢.txt”，打开文件，删除多余材料，只保留30CrMnSiA，点击保存;
       来到D:\Program Files\ZWSOFT\ZW3D 2017(x64)\resource 文件夹，找到Bundles.Z3文件，复制一个副本，重命名为“结构钢.Z3”;

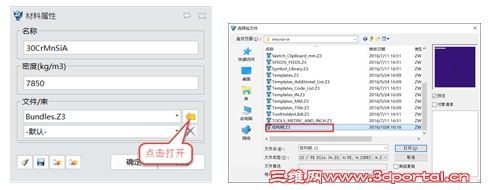

% s3 P& q' D0 T% x/ o  w: d       回到“材料属性”弹窗，点击打开文件/束，来到D:\Program Files\ZWSOFT\ZW3D 2017(x64)\resource 文件夹，选择结构钢.Z3，点击打开，完成结构钢族文件包的创建如图6所示；
/ Y$ L! y9 \" d) r( m

图6 创建结构钢族文件包

       接着在结构钢.Z3文件/束下点击导入结构钢.txt文件，点击确定，完成材料库的分类管理，如图7所示，其余的类别则按相同方法完成即可。
# ^4 ~1 r, |) I" _! U! b

图7 材料库分类管理

       以上即是中望3D2017版中材料属性工具的改进情况，该功能的强化，能帮助设计轻松定义零件材料属性和定制专用材料库，让设计工作更轻松，更高效。
  f: N% R! g- h+ |       马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
       Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
