. i: a, t3 d+ y' M+ FSOLIDWORKS2017 新功能抢先看之钣金设计 ICT-Jack 孔祥龙
: K6 u8 c8 W* u2 S4 |【智诚科技/孔祥龙/Jack Kong】2 Y6 e0 |" r3 H0 ]" t$ a
SOLIDWORKS2017已经如约而至，在新的版本中又添加了许多令人欣喜的新功能，在这里我们将为大家介绍在2017版本中关于钣金设计模块的功能增强。. j: }% o& ], k2 ^% g1 Z
关键字：新功能、钣金、SOLIDWORKS、边角释放槽、正交切除$ X* x7 u' k- h; E9 k) S# w7 K
d6 K$ y3 y/ L* O$ K2 p8 T1 d9 v8 Y4 [' F
6 a/ k! r- _( H# d! R( t" f L4 ~$ Oa)正交切除增强-优化几何图形3 t8 v% Z1 b: d. K

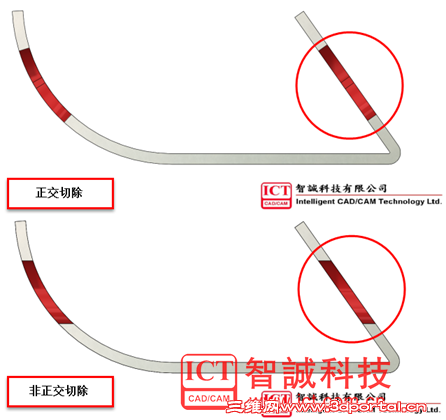

首先，在钣金设计中我们经常要在钣金中打孔开槽。在之前的版本中已经提供了正交切除的命令，可以优化模型上的切口自动与钣金面垂直。如图一所示。9 y, o( v' E( g' R' g* D( f, n: C
6 R4 a7 o) Q, ~; @2 @) c% C4 V. S
图1

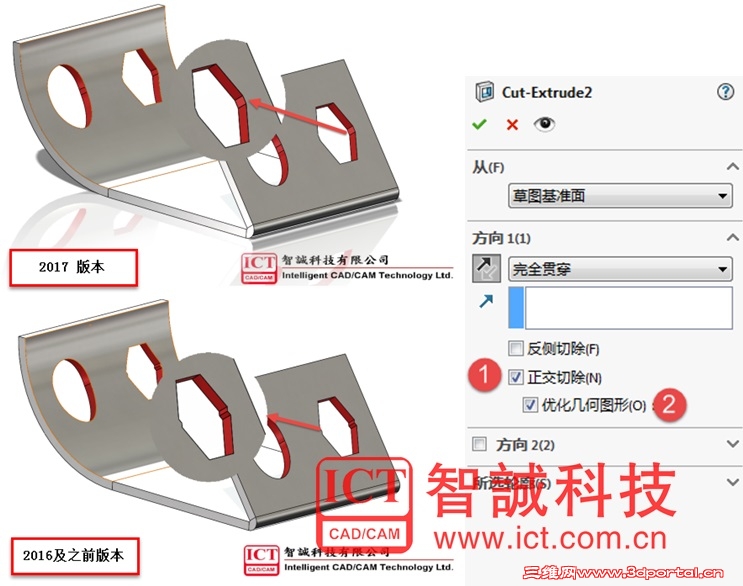

6 N+ J8 L$ J' B; O* g! {9 o: \现在在2017版本中再次添加了优化几何图形的命令，让正交切除得到进一步增强，如图二，可以看到之前版本和2017版本正交切除的不同。9 t& ]. m3 q }& q
7 @- ?3 {6 ?! W5 z. S( c8 U2 a+ i2 R
. ?5 F8 k4 h. F) R8 X
图2' o" y1 s Y6 z1 w! _- E
在折弯边上进行打孔时，通常会造成孔的挤压，会产生如图2所示中之前版本的情况，需要再次去优化。所以在2017版本中就添加了优化几何体图形的命令。
* C' }+ L9 x9 b6 F2 H当在使用拉伸切除的时候选中正交切除后，即可选中优化集合图形进行正交切除优化，让钣金件中打孔更加准确。1 ]3 h. w$ p+ h* f) U+ _& Y
1 b2 |) _5 k1 K: L1 w$ [, v
# B( P6 T$ T1 c; T+ P3 p7 lb)创建三折弯边角释放槽: f5 h+ z+ q( y- [+ A& V
钣金设计完成后，需要根据生产实际在边角的位置生成一些边角释放槽，现在从2017版本开始，已经可以在三折弯的边角上创建释放槽，但是之前版本只能创建两个折弯的边角，如图3所示，2边角折弯和3边角折弯的区别。0 `! C: D( R9 y, m; h7 j: t5 [3 f
t; u6 B. |' [+ Z8 @& ?) y6 @图3 二折弯边角和三折弯边角 图4 边角释放槽

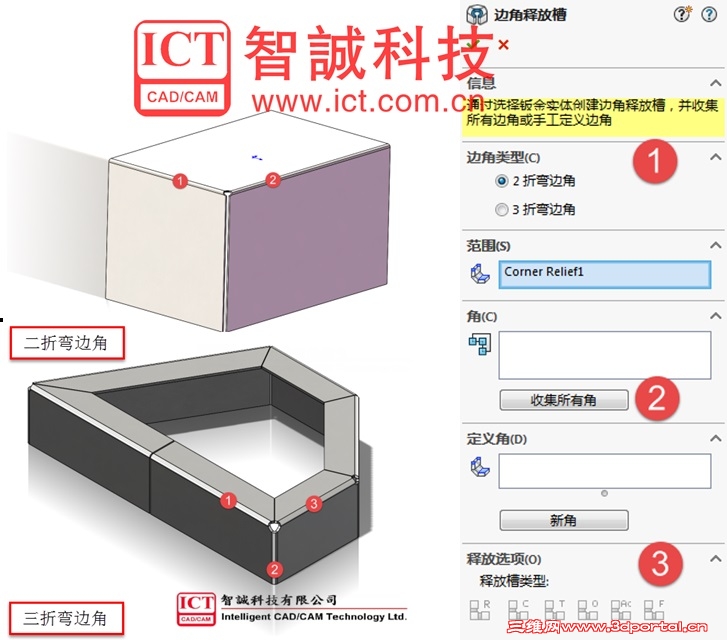

. V# F* f: k' j' P& F# u现在在2017版本中，可以在边角释放槽命令中选择边角类型（如图4示），之后可以使用收集所有角收集所有符合要求的边角添加边角释放槽。8 o& |- E: I O+ s
# [: R! o' s1 G& e! r5 ~
9 r7 p5 `; A# s |
