【实用技巧】如何在中望3D中实现装配图零部件序号分类有序布局

Abby001

       装配图零部件序号标注是装配总图中必不可少的内容，很多工程师在序号标注上花费大量的时间精力，严重影响了设计效率。中望3D工程图提供自动气泡功能，可以帮助设计师自动完成装配图零部件序号标注，但某些企业因自身的绘图标准，需要根据标准件或非标准件来分类实现序号的有序标注，下面我们来学习如何在中望3D中实现这种功能。

       1、首先，我们需要定义每个零部件的类别属性。

       单独打开零部件，点击“工具—设置零件属性”，打开“零件属性”弹窗，分别设置所有零部件类别为标准件或非标准件，如图1所示：

图1

       2、接着，打开装配体数模。右键选择“2D工程图”，生成图2所示工程图：

图2

       3、点击“布局—BOM表”功能键，弹出图3选项框，选择主视图，启动ID为1，排序方式更改为类别；

图3

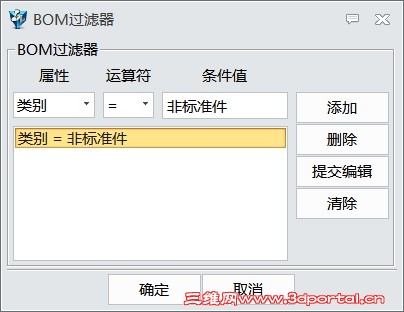

       勾选BOM过滤器，点击编辑BOM过滤器，弹出图4对话框，添加条件值为“类别=非标准件”；

图4

       点击确定，生成BOM表，如图5所示；

图5

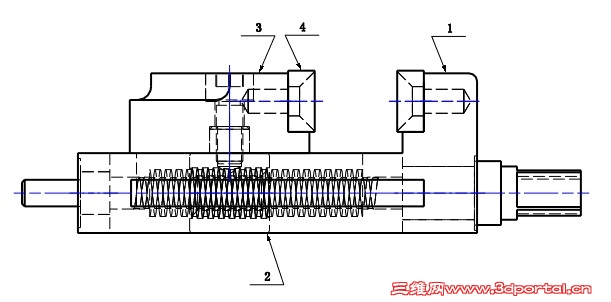

       4、点击“标注—自动气泡”功能键，弹出图6选项框，点击主视图，排列方向选择顺时针，气泡类型选择下划线；

图6

       点击确定，生成图7所示图纸；

图7

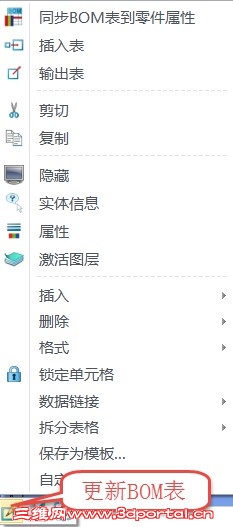

       此时，BOM表中序号排列会会有变化。右键点击BOM表，点击图8所示按钮更新BOM表，此时会跳回图3界面，排序方式选择“更新ID后排序”，点击确定，则BOM表序号即可恢复降序排列；

图8

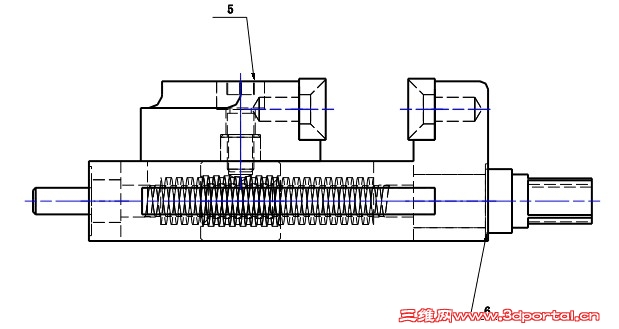

       5、点击CTRL+C，复制主视图，生成副本主视图1，隐藏主视图，点击“布局--编辑表—清除BOM气泡”，随后按步骤3操作，将启动ID更改为5，BOM过滤器条件更改为“类别=标准件”，生成图9所示BOM表；

图9

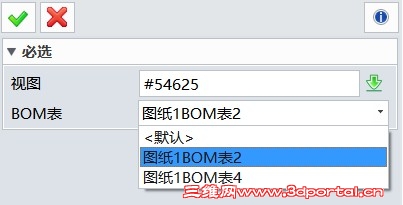

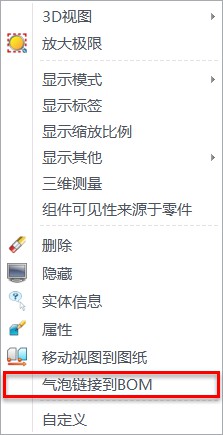

       右键主视图1，点击“气泡链接到BOM”，弹出图11弹框，选择新生成的BOM表；

图10

图11

       重复步骤4，偏移更改为20，生成图12所示图形；

图12

       6、最后全部显示主视图和主视图1，效果如图13所示，实现了装配图零部件序号分类有序布局。

图13

       总结：这种方法在零部件数量较多的情况下，可以大大提高工程师的零部件序号标注效率，并且分门别类，清晰明了，值得推荐工程师使用。
