[分享] 【实例教程】使用中望3D进行钻石对戒设计之2(钻石零件)

[复制链接]
发表于 2017-6-21 10:15:25 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
       上节课,我们使用中望3D完成开环男戒的主体部分相关设计操作,那接下来这次课程,我们来继续完成男女钻石对戒系列中男戒指的钻石设计,来更深入感受下中望3D的戒指建模功能。

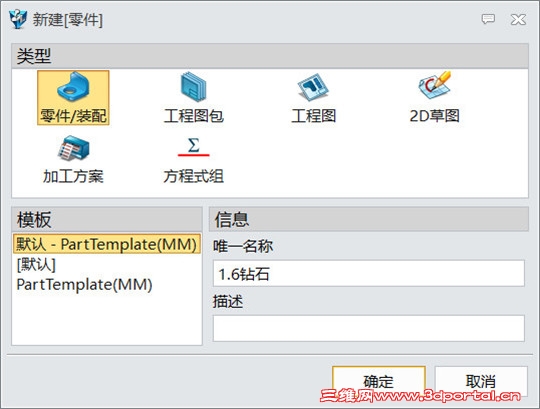

9 J3 P% B* s0 n3 I# x# H       第一步,在完成上节开环男戒的主体部分后,退出草图,并创建一个名称为1.6钻石的零件。
# q3 _0 H8 h" b0 a
图1 创建零件

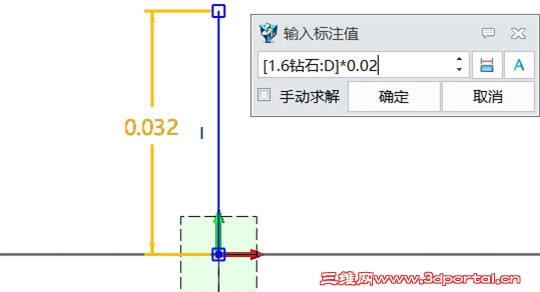

       第二步,分别插入变量D、变量R,变量D值为1.6mm,变量R值为D/2。

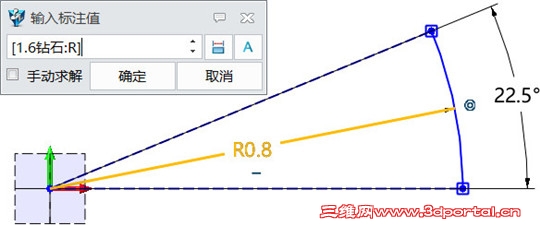

! ?! q0 R+ Y( Q! C# L- l       第三步,在XY工作平面上绘制草图,绘制直线、圆弧,半径值使用变量表达式,如图2所示。9 o2 e! p0 [) u$ z
图2创建草图-1

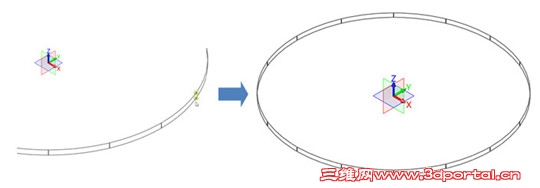

       第四步,退出草图,对上步草图进行圆形阵列,数目为16,角度为22.5°,如图3所示。5 `& B+ g% ?9 N$ L3 u7 r
图3 圆形阵列-1

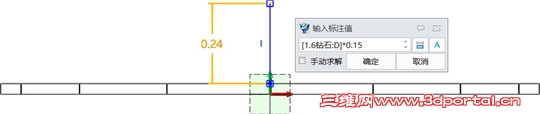

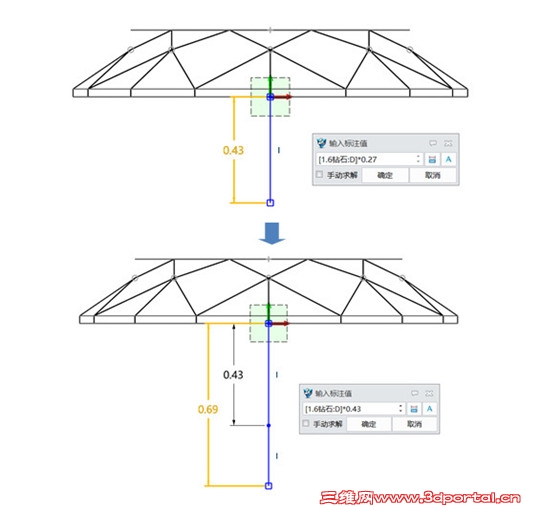

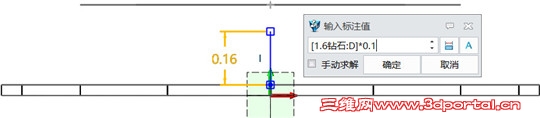

       第五步,在XZ工作平面上绘制草图,绘制直线,尺寸如下图所示,如图4所示。+ Q" [/ |/ }7 U" V
图4 绘制草图-2
       第六步,复制草图,起始点为零位,目标点到上步草图的端点,即使用上步草图的长度来控制复制草图的间距,如图5所示。
7 V) O0 A$ V3 J# ~
图5 复制草图
       第七步,使用直线,连接上下圆弧的端点,重复操作,将全部直线共16段连接绘制完毕,如图6所示。# }( _' N! F4 g6 x4 w' ]' y% ~
图6 绘制直线-1
       第八步,在XZ工作平面上绘制草图,尺寸参数如图7所示。
1 I% Q  Y4 M& _/ Q! g) l
图7 绘制草图-3

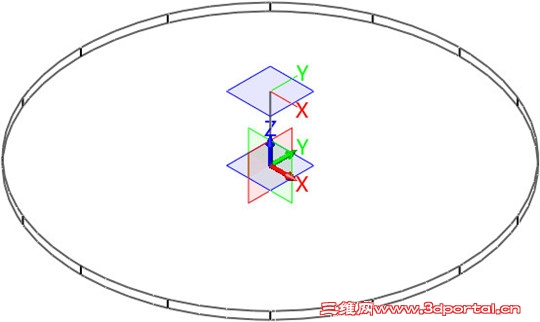

       第九步,在上步直线端点位置创建工作平面-平面1,如图8所示。
3 |- r5 C% C' D0 f( P
图8 创建平面-1

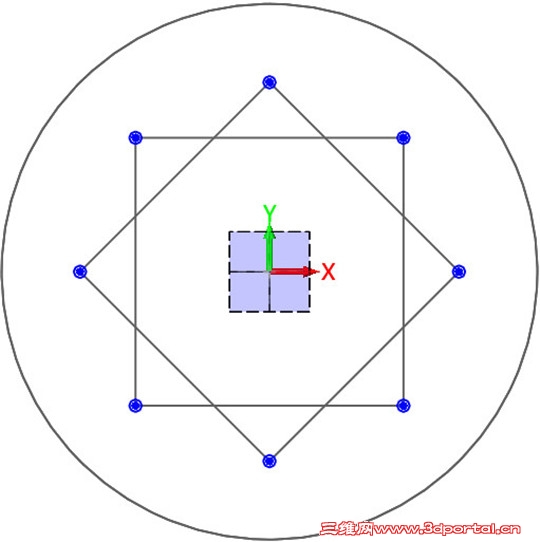

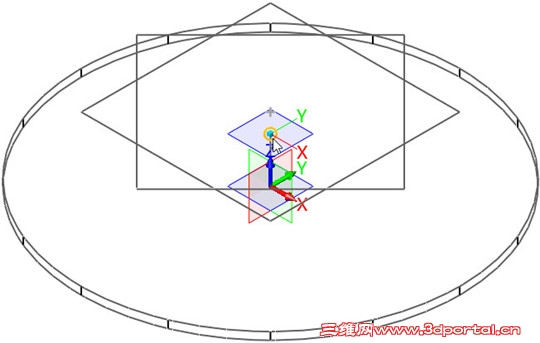

       第十步,在平面1上创建草图,绘制正方形草图,如图9所示。
; X1 G7 @5 [/ X9 \2 K# d0 ~6 y& Y. m5 ?9 H3 q1 \/ Y  w
image009.jpg 图9 创建草图-4

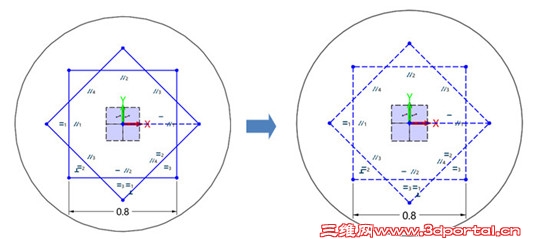

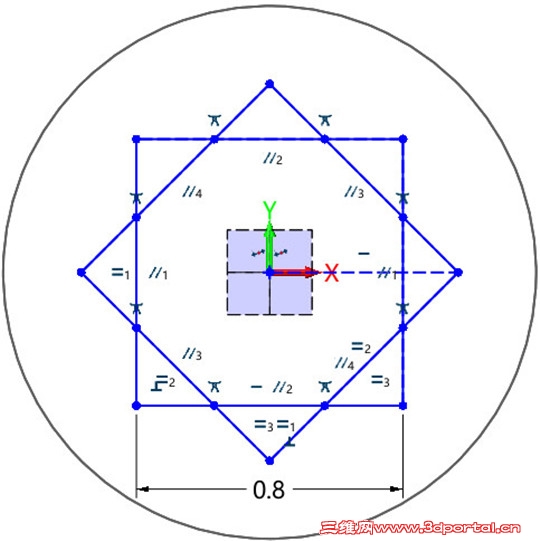

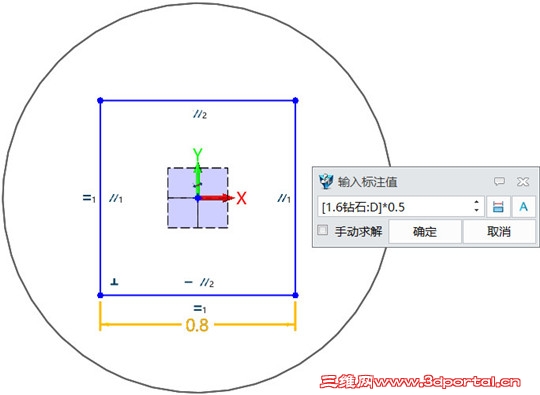

       第十一步,复制旋转正方形草图后进行约束,并将把绘制好的对象转换为构造线,如图10所示。
0 J) G, r  i+ n6 ?
图10 草图约束

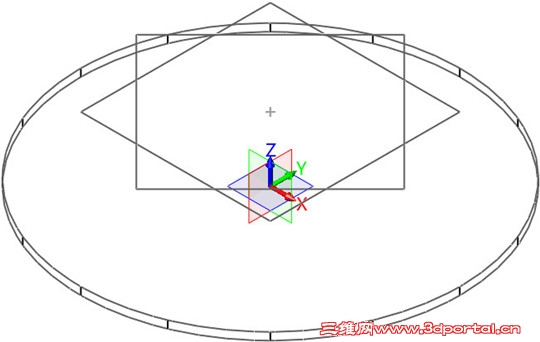

       第十二步,对上步构造线进行分段直线绘制,如图11所示。
' @7 q7 \9 i8 U5 _. E
图11 绘制分段直线
       第十三步,退出草图,隐藏上步草图的工作平面和创建工作平面所用的辅助直线,如图12所示。
# o4 e" P0 j! _9 T4 t& _( A
图12 倒圆角操作-1
       第十四步,在XZ工作平面上绘制草图,尺寸如图13所示。3 `. b1 j. z5 N$ q8 S
图13创建草图-5

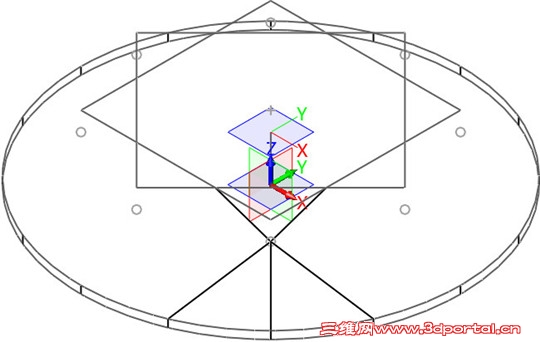

       第十五步,在上步草图端点上创建工作平面,如图14所示。/ G# |# A1 S+ E3 L" v8 a% _5 M
图14 创建平面-2

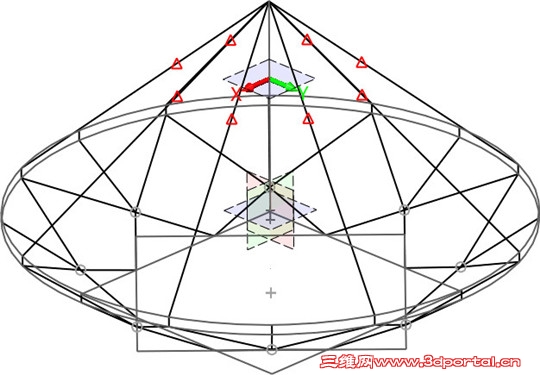

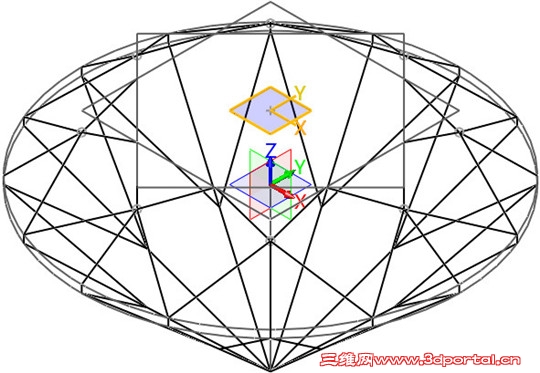

       第十六步,在上步工作平面上绘制草图,在下图各个端点上绘制点,如图15所示。$ t  o# J8 q5 A5 I
图15 绘制点

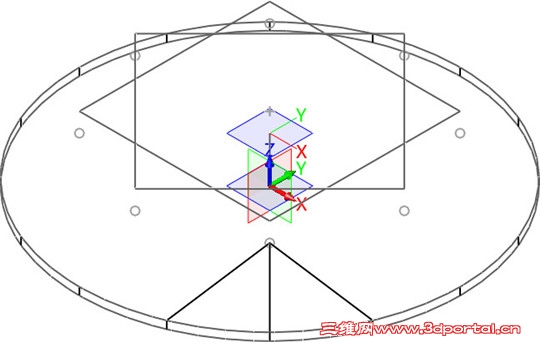

       第十七步,使用直线连接点和下方草图端点,如图16所示。  V0 _+ A  A" q! x) {
图16连接端点-1

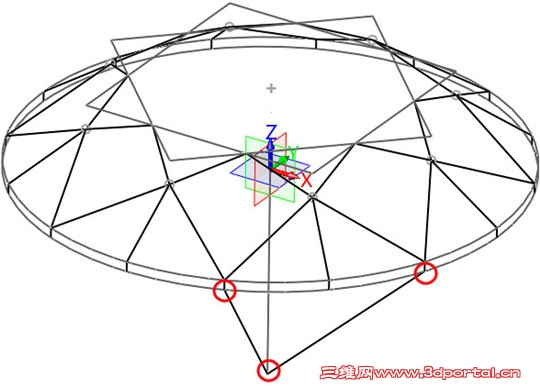

       第十八步,使用直线连接点和上方草图端点,如图17所示
: H. C; W' r' z
图17 连接端点-2
       第十九步,参照上两步的操作,绘制连接点到其它端点的直线,然后隐藏辅助工作平面和直线,如图18所示。
( }4 R/ {- Q) e( w3 a8 a2 f
图18 隐藏
       第二十步,在XZ工作平面上绘制草图,尺寸如图19所示。7 l% J- O0 a7 p3 U
图19 创建草图-6

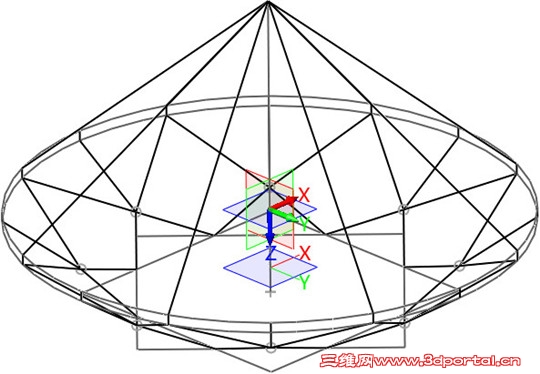

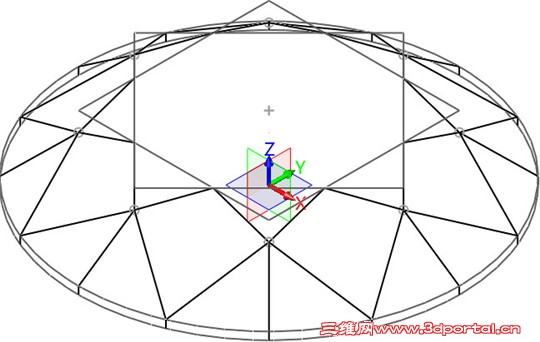

       第二十一步,退出草图,连接点和草图线段端点绘制直线,如图20所示。
4 ~7 y: E& q. A; Z0 r' i
图20绘制直线-2
       第二十二步,参照上步方法,按顺序将其他位置的直线绘制完成,如图21所示。( I9 l5 Z  O1 n" ], O: o9 L
图21 绘制直线-3
       第二十三步,拾取草图直线的端点,创建基准面,如图22所示。& K; ^7 D2 \( H7 }% m$ I; u- P- H
图22 创建基准面

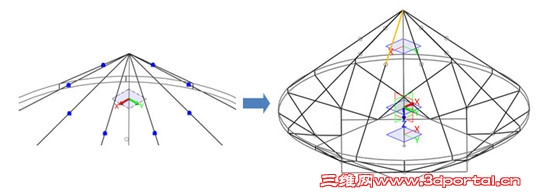

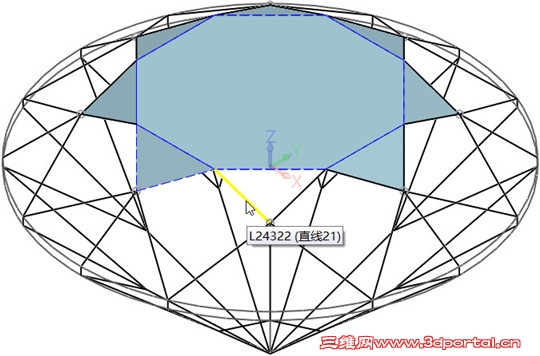

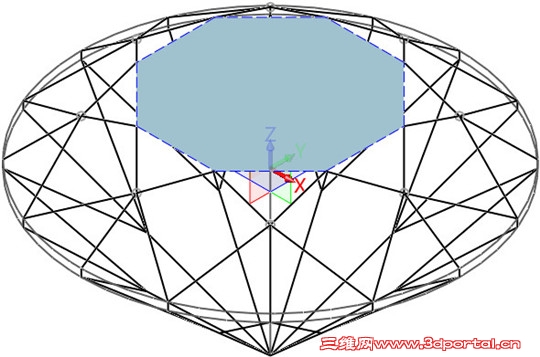

       第二十四步,在上步基准面创建草图,使用曲线相交参考方式,提取8根直线和工作平面的交点,如图23所示。$ s- S  \1 Y$ t* w9 f* i$ {
图23 创建草图-7
       第二十五步,在上步交点上绘制点,退出草图,设置过滤器为点,通过刚刚绘制的点把8根直线分别打断成两段,如图24所示。& ^# @8 L( n+ h7 b- d3 }
图24 打断直线
       第二十六步,参照下图绘制直线,连接上步点到草图端点,如图25所示。
" I* U& G4 b, M# }' ]
图25 绘制直线-4

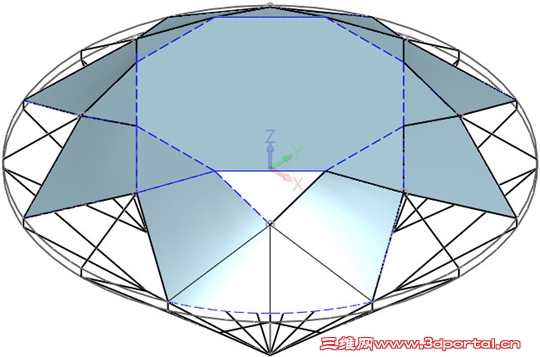

       第二十七步,显示平面1,使用修剪平面命令,使用平面1为平面,如图26所示。
. j  M% C2 U3 ?% C+ n& x
图26 修剪平面

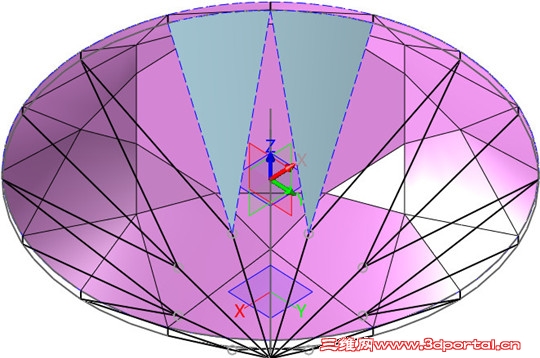

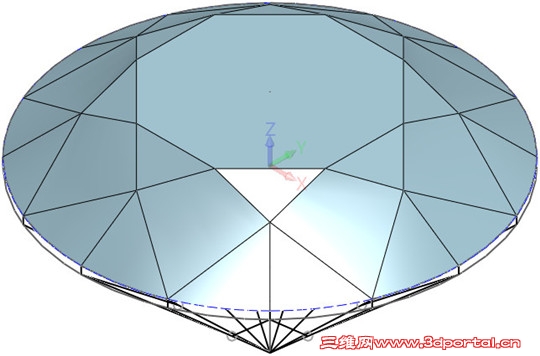

       第二十八步,拾取图27左图曲线作为曲面边界,以创建图27右图曲面。. j2 l0 m* \( [+ o7 G+ I; x* ?
图27 创建曲面-1
       第二十九步,隐藏平面1和草图,如图28所示% X8 o2 q; l9 I
图28 隐藏操作
       第三十步,使用修剪平面命令,创建下图曲面,如图29所示。; F1 o* `5 \6 P0 K5 R, S
图29 创建曲面-2

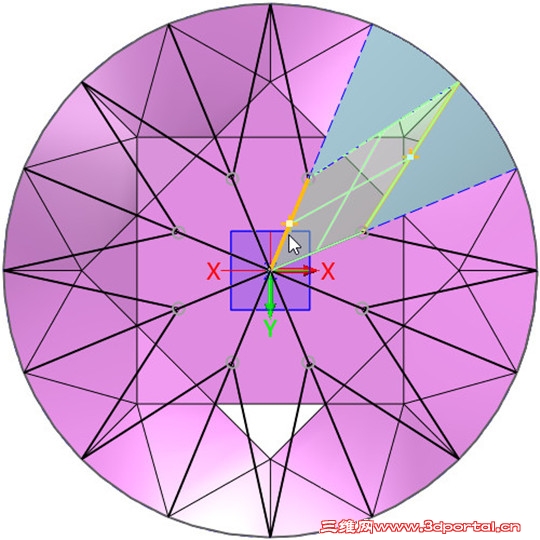

       第三十一步,对上步曲面进行圆形阵列,如图30所示。; K3 H9 Y! _  f; O1 ~' j0 g1 R% k
图30 圆形阵列-2
       第三十二步,隐藏曲面边缘处的曲线,如图31所示。
0 k8 b. y: Z+ X2 _6 o
图31 隐藏曲线-1

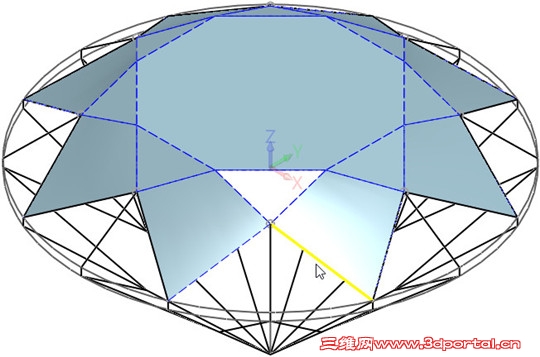

       第三十三步,使用直纹曲面创建下图曲面,如图32所示。
6 p# H  M+ V! P' l- k
图32 创建曲面-3
       第三十四步,对上步曲面进行圆形阵列,如图33所示。. m- m/ O+ {% |) A. L5 j9 Q
图33 圆形阵列-3
       第三十五步,隐藏不使用的曲线,如图34所示。5 u; W+ r' Q# m) b, h* d% T# m
图34 隐藏曲线-2

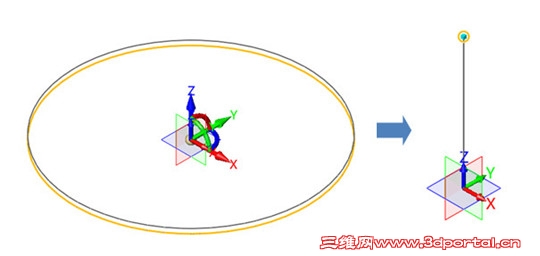

       第三十六步,隐藏下图曲线,如图35所示。- n( I8 c) t9 g9 ?
图35 隐藏曲线-3

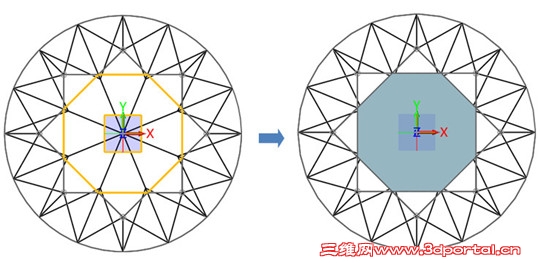

       第三十七步,创建两个N边曲面,如图36所示。
* F" M, v2 c2 `& s& u; U, }  W4 T
图36 创建曲面-4
       第三十八步,对上步曲面进行圆形阵列,并隐藏不使用的曲线,如图37所示。
4 [! s0 ^/ {1 z2 Y
图37圆形阵列与曲线隐藏
       第三十九步,缝合曲面,如图38所示。
6 i% Q( l# [# S1 z& V6 l
图38 曲面缝合-1
       第四十步,创建两个N边曲面,如图39所示。
9 ]' K! }  G7 T: A" p( M7 q
图39 创建曲面-5
       第四十一步,使用直纹曲面创建下图曲面,如图40所示。/ ^! r' m8 {6 ~$ D/ M% ~- t
图40 创建曲面-6
       第四十二步,对上步曲面进行圆形阵列,并隐藏曲线、草图和基准面,如图41所示。/ f) h# O' B3 A3 N' H3 z
图41 创建草图-7
       第四十三步,缝合钻石下部的曲面,如图42所示。
2 X- y6 ^  o, W5 q+ J! L
图42 曲面缝合-1

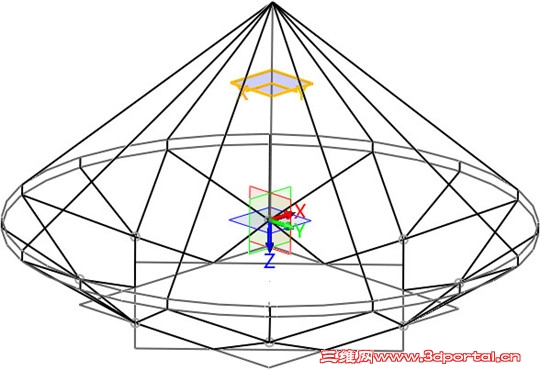

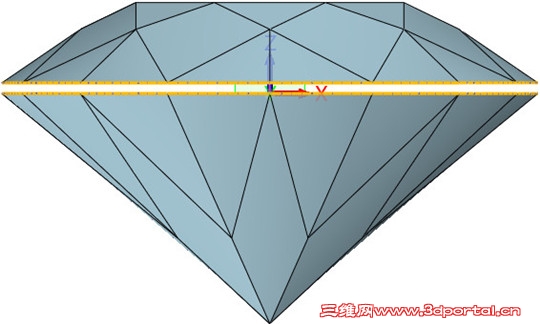

       第四十四步,插入上下两个曲线列表,如图43所示。8 E+ o4 d4 U$ J& Y% x# z
图43 插入曲线列表

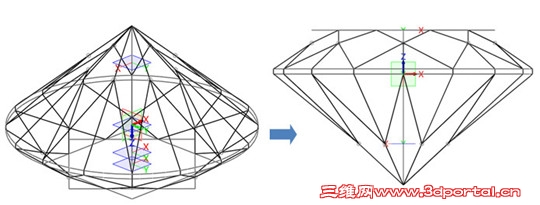

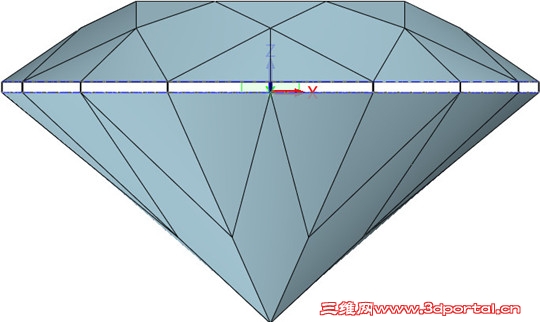

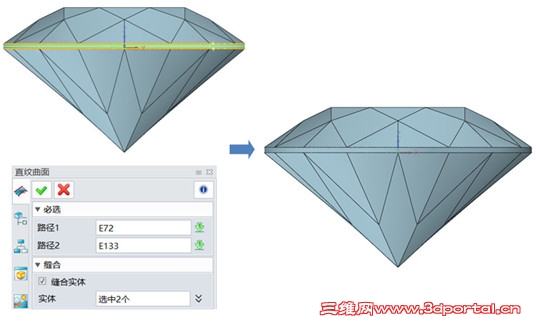

       第四十五步,使用直纹曲面,拾取上步的曲线列表创建曲面,勾选上缝合实体,把上下两部分曲面一起缝合成实体,如图44所示。) n) e6 ~) u8 m: _( |
图44 实体缝合

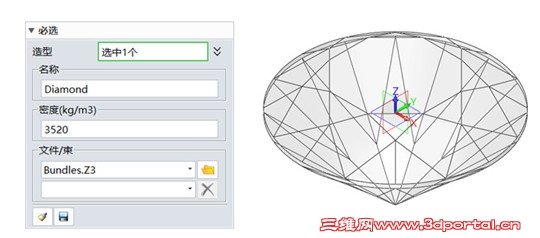

       第四十六步,使用工具页面下的材料命令,拾取造型,定义材料为Diamond,密度为3520;选择实体,在右键菜单里进入面属性,赋予颜色位白色,透明度为80%,如图45所示。0 A& u  K: _- M( T$ ~" U
图45 造型属性

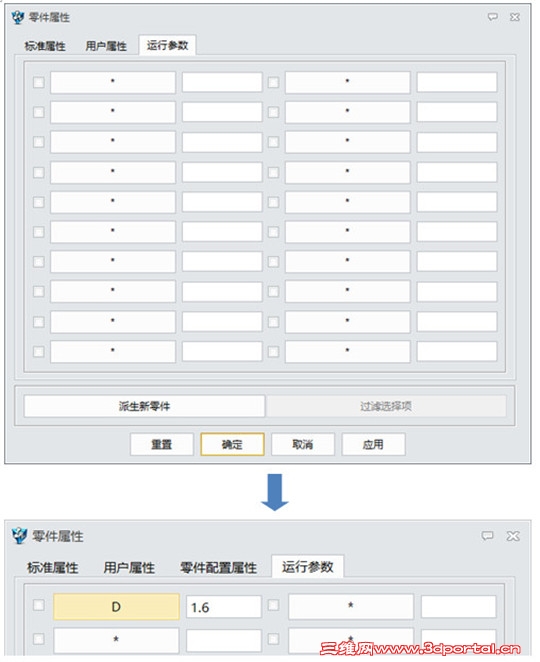

       第四十七步,在属性下拉菜单下,进入零件,切换到运行参数页面,单击*号后到模型树分别选取参数D,参数和初始值会出现在运行参数里,应用并确认,如图46所示。。& }  J5 J9 M9 X( `( m4 {: ?% q2 t
图46 运行参数

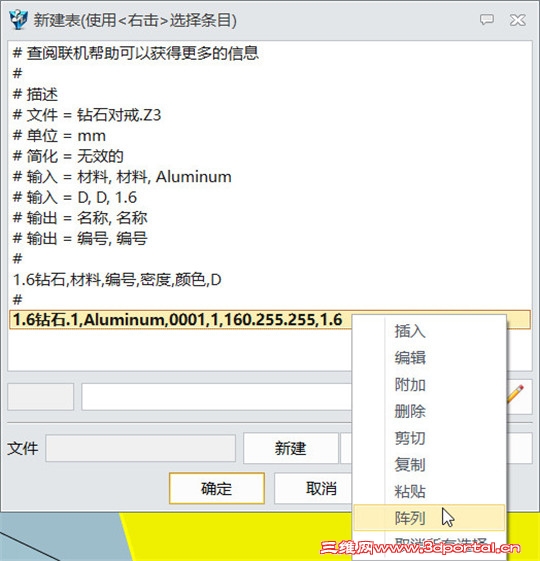

       第四十八步,开启工具页面下的零件制表命令,会弹出下图询问,单击否后,弹出编辑对话框, 拾取最后一条信息,进入右键菜单下的阵列,如图47所示。; ^/ u& \4 K' m8 m4 |
图47 阵列工具

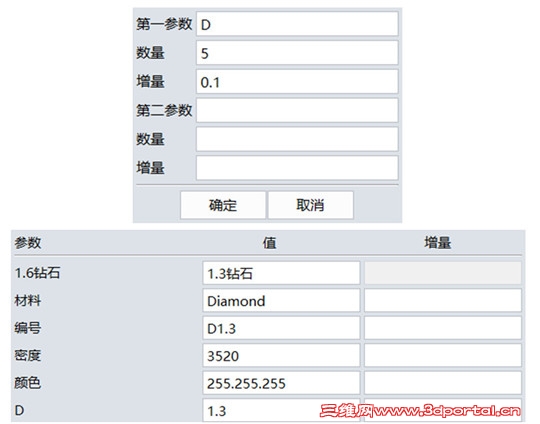

       第四十九步,输入下图设置,目的是阵列5行数据;然后从第一列数据起对于excel表格依次编辑数据,如图48所示。
/ I9 L2 n1 P7 x( d4 l/ n5 b4 L
图48 数据输入
       第五十步,编辑完数据后点击确定, 保存零件表文件,便完成了系列化数据的输入工作; 保持和关闭文件,载入库文件,钻石零件已被建成参数化库文件,如图49所示。! ]# F( Y& O, c/ K+ J  w
图49 零件完成
       到此,钻石零件就完成了,后续教程中我们将在中望3D中把开环男戒主体和此钻石零件装配起来,以完成男钻戒的设计。
