CAD几何作图竞赛题（2017年7月），竞赛结果已公布

2005llnn

2 `- l2 ], x; H# a$ @1 |4 P红旗飘扬
' u2 x, M- p3 {8 K) M( W, L感谢会员 oxm44 提供练习

6 v/ L& e; g4 a8 C4 X
用AutoCAD作图法求出该题要求的5个数值。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
( Q* h6 a) |, ?$ B6 P; }度和弧度,精度也要求精确到小数点后4位。

& X2 q' B8 o. V参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，
阅读权限设置为“最高权限”。
答题请在本主题帖内发回复帖

' Z; g# [! ^5 r0 r$ {
( c! u- y3 `; l6 b% J3 h1 \9 f! a

2005llnn

" _5 M; {  g+ D% J; u5 U% o4 sCAD几何作图竞赛题（2017年7月），至7月20日止
一.竞赛题目（参见附图）
; w1 R# s' A* a感谢会员 oxm44 提供练习
$ F3 k+ q( t+ f
' ?2 W' F; p" v4 m+ g2 c用AutoCAD作图法求出该题要求的5个数值。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
度和弧度,精度也要求精确到小数点后4位。

( E9 Z3 d; a; K: A+ T5 h二.竞赛要求
2 ^! h9 W2 G0 p  ]会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
, I) n# I* a8 Mdwg附件，将不予评奖。
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
禁止会员利用马甲一起参赛，发现将严惩。

三.竞赛时间
1 A3 l9 O9 L! X: S3 K0 @! Q% u2017年7月13日至2017年7月20日。

四.·评选时间及方法
2017年7月21日-2017年7月23日，由三维网技术论坛CAD版块
* T) k; R0 @( K. ?1 Q9 n版主为评委，内部评选出各奖项。

五.奖励
9 e1 x2 i; r6 F- J$ \3 @4 n$ _1、一等奖：5题全对奖励三维币50；
9 k! @& f& W9 c7 E4 M2、二等奖：答对4题奖励三维币40；
3、三等奖：答对3题奖励三维币30；
# F6 `: d8 D* ^* E- p4、四等奖：答对2题奖励三维币20；
3 u( [& x4 f/ G" ^6 V4 s5、五等奖：答对1题奖励三维币10；
& G" g5 U/ c8 K6、作图基本符合要求者先各奖励10个三维币；
1 j5 e8 T7 v# U$ [+ P' j5 f" C/ v9 m, ^7、根据竞赛实际情况会对奖励规则进行适当修改。
: W8 r# D  o0 Y) \2 l9 J" @0 m) K
. B4 g  a3 p9 X1 u' G六.其它
竞赛结束后在本帖发回复帖进行点评和讨论

8 ~7 E. e! Z. [4 W2 V竞赛已结束，评定成绩见下表：
9 A' x9 h. n  X

楼层	用户名	A	B	C	D	E	正确数
标准答案		42.0300	38.5474	26.3641	38.5370	2305.7843
3	gerald_lee	42.0300	38.5474	26.7704	38.5370	2305.7843	4
4	fengxd	42.0300	38.5474	26.3641	38.5370	2305.7843	5
5	gongwen0519	42.0300	38.5474	26.3641	38.5370	2305.7843	5
6	TKG-09	42.0300	38.5474	26.3641	38.5370	2305.7844	4
7	kuangben8	42.0300	38.5474	26.3641	38.5370	2305.7843	5
8	chenqi	42.0300	38.5474	26.3641	38.5370	2305.7843	5
9	cumt0212	42.0300	38.5473	26.3641	38.5370	2305.7854	3
10	dmihg	42.0300	38.5474	26.3641	38.5370	2305.7843	5
11	wheasy027	42.0300	38.5474	26.3641	38.5370	2305.7843	5
12	tangdaoliang	42.0300	38.5474	26.3641	38.5370	2305.7842	4

注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确
! C7 Y0 K' p, f
' J/ a$ K, Q- j2 E7 b) h: y

4 j+ S  h8 Z& |  K- s% c1 n2 s- J

gerald_lee

交本月作业！

fengxd

' R8 B0 S- ]) h6 D

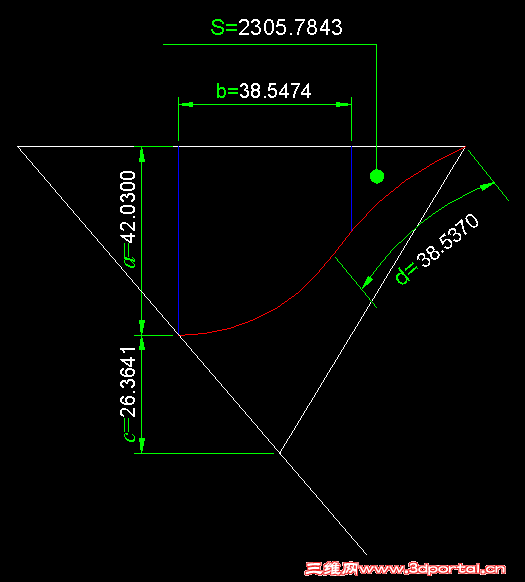

& F. D1 A( }, |) ?* `7月答题：
& a/ a( u  N  a

gongwen0519

& J5 U# z' s9 u* F练习:

' B6 D' b9 `; y

TKG-09

: U7 V$ B/ h% ~5 s, Z4 w
' {+ S  i7 n/ p' R试试看。

kuangben8

# \8 y* I1 q7 J' e201707竞赛题

* H- _* b5 i; C3 ~5 h; o. J: h

chenqi

5 {5 E/ o# `* g; p
# d. b1 F( y% J9 d4 s8 W交2017年7月题
- P7 l3 Z0 ~4 \& z& ~% \

cumt0212

提交7月竞赛作业 第一次回复没搞懂怎么添加附件，又提交一次
7 W, {8 e& o8 v. b& L& `/ q7 W4 e

7月竞赛作业

sh_mrhg

交2017.7作业

wheasy027

4 ^2 d4 k; l- e, a4 b5 V3 A* a7 {
/ b" {, I( }7 h; l. X参与参与
4 N  T& v. I3 j0 ^
4 X2 C3 W7 D8 p5 L0 L; c wheasy027_201707cad.pdf (185.99 KB, 下载次数: 3)

2017-7-18 10:31 上传

点击文件名下载附件
三伏天

, v5 O" j- n6 w) m4 G5 f
5 _' H$ |% w+ `8 p1 Q

tangdaoliang

交7月份练习了。
1 D; j- k1 b5 t/ x; r8 [

wupeiqi

7月份的关键是曲线咋画的。

oxm44

wupeiqi 发表于 2017-7-22 09:52
4 s" v) f0 G( f# p0 ^7月份的关键是曲线咋画的。

. I* ?9 A" c+ W, C# m4 {: f; H( _7 t
4 H: i/ [. W5 ~% y( S9 T7 B

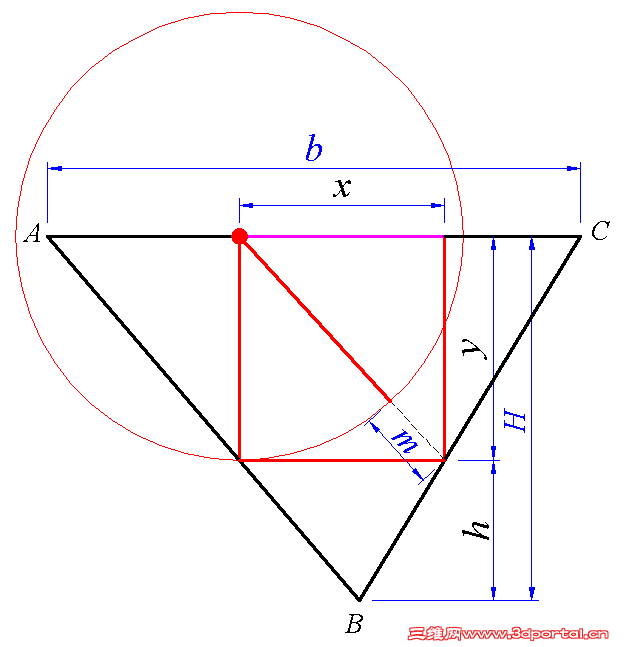

如图所示方法求出K点，并作出过K点的三角形内接矩形，即可求得Ra。
3 t4 o, U9 _( L, M# O& r1 p

kuangben8

wupeiqi 发表于 2017-7-22 09:52
- c. h0 t7 }4 E: w1 q$ v! |7月份的关键是曲线咋画的。

数学方法可以求出A,B,C进而画图，求出其他。

wupeiqi

kuangben8 发表于 2017-7-22 21:31
  Q! M2 O$ ?' V6 |5 d+ R数学方法可以求出A,B,C进而画图，求出其他。

$ X' h7 o, M9 H# @9 K* y你好/能详细点，怎样求出？

kuangben8

wupeiqi 发表于 2017-7-23 08:04
你好/能详细点，怎样求出？

% P% V# e* [3 Y0 a) J  U根据图中关系可以列出关于A    B    C的三元二次方程组，求出C后即可画图。
0 }! Y' A3 }! x% Y

gongwen0519

kuangben8 发表于 2017-7-23 17:48
根据图中关系可以列出关于A    B    C的三元二次方程组，求出C后即可画图。

' V- B: n3 T$ P  K" `$ P按照楼上这个意思计算一下：

3 B9 }1 C! q1 i( _3 {$ i
0 z! s5 t4 K- h2 ?! F, G5 a* }

gongwen0519

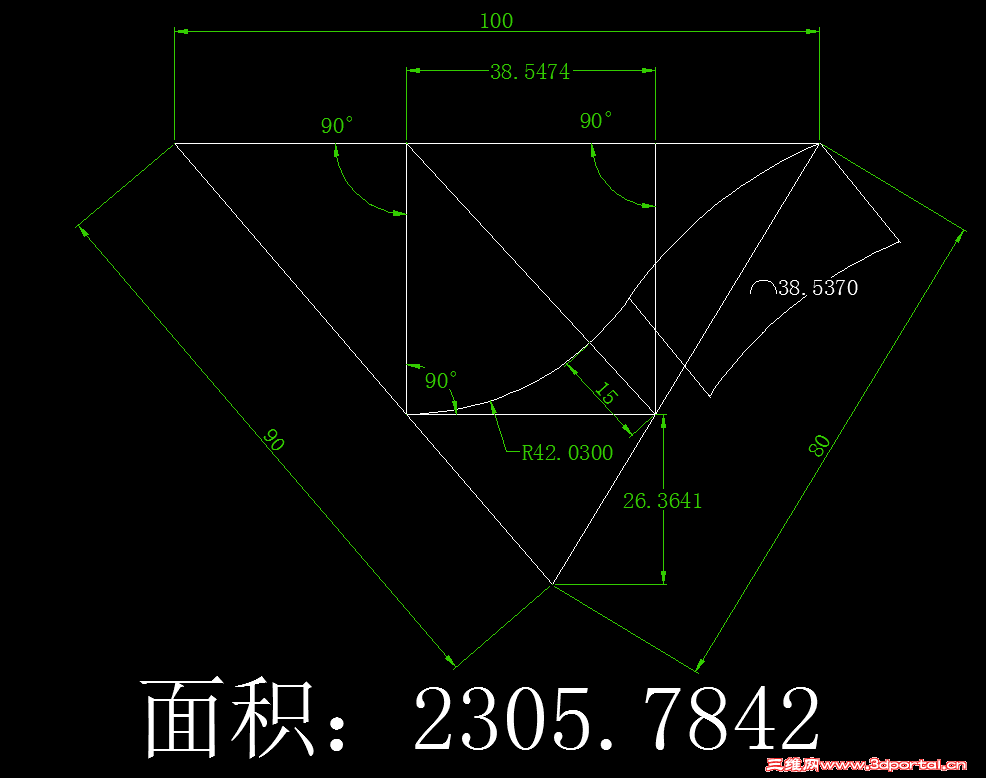

以第一个一元二次方程用尺规作图方式作图如下：

kuangben8

gongwen0519 发表于 2017-7-25 16:31
8 V0 |0 F; h  G3 x6 A以第一个一元二次方程用尺规作图方式作图如下：

3 C! P8 L* N5 \& h6 w厉害！不仅数学知识好！几何作图功力也是相当的深厚！！！！

kuangben8

版主，8月份没有竞赛题了吗？
