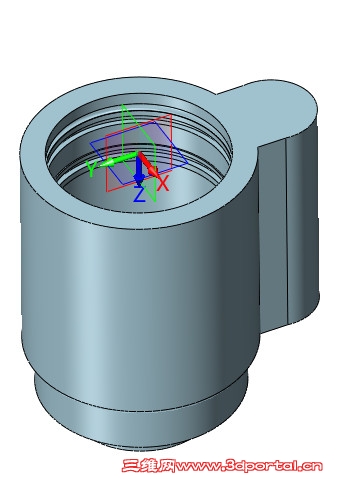

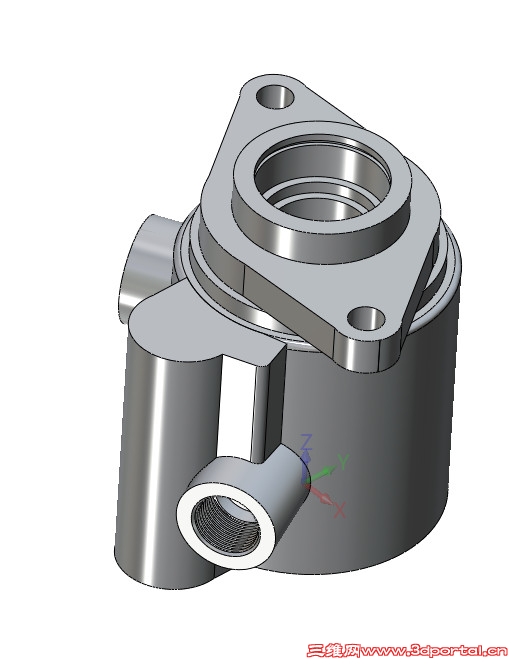

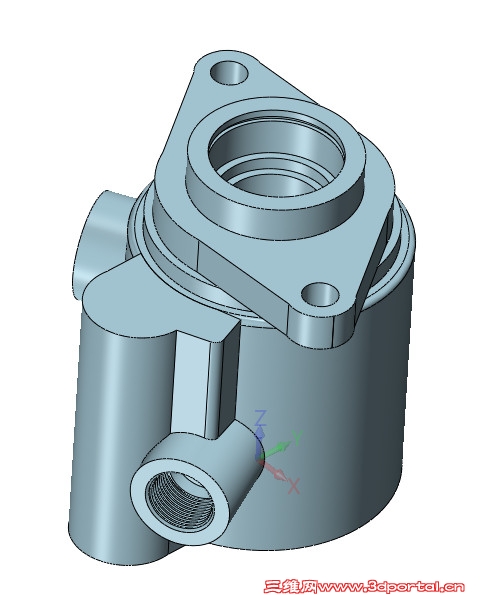

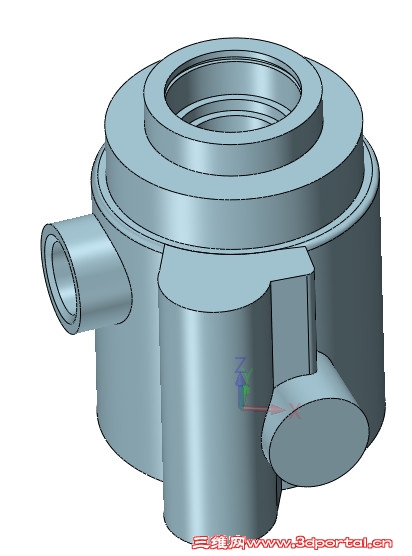

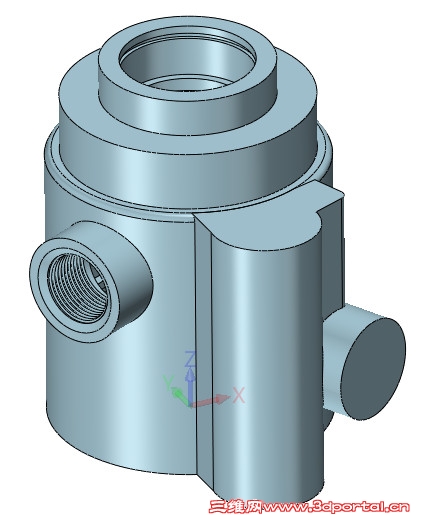

       本次教程的任务是使用中望3D完成转向泵体的设计(如图1)。在泵体的设计过程中,我们将学习到如何应用中望3D进行拉伸、旋转、建立辅助基准面和螺纹等功能。
0 a! C) m0 Z- Y6 g2 I- k
图1
       第一步 主体建模

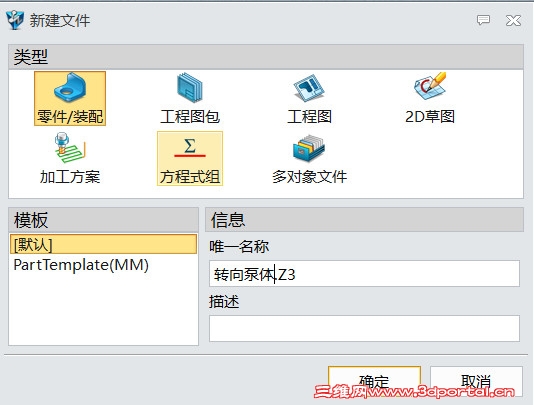

8 w8 O8 c; J: e4 k       1.使用中望3D新建转向泵体的零件,确定进入建模环境,如图2。
( e  i2 |3 P4 v: I/ x
图2
       2.选择ZY面为工作平面进入草图,使用草图线条完成截面绘制,如图3,完成后退出草图。4 `: |( W- x1 v8 U+ G6 w
图3

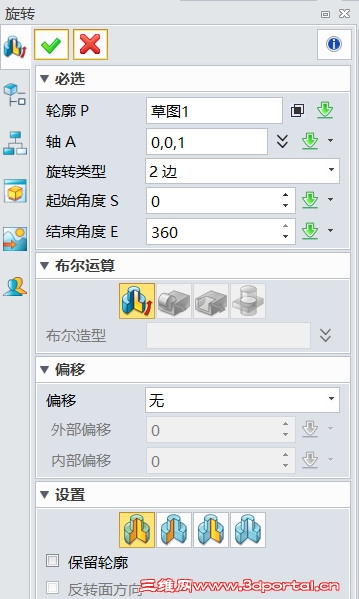

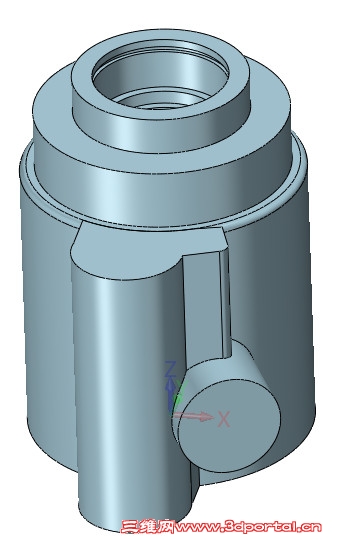

       3.使用旋转命令,轮廓选择草图1,旋转轴选择Z轴,旋转类型为2边,角度从0度开始到360度结束,如图4。
$ y& W/ W! \+ {2 ?$ X
   image004.jpg image005.jpg
图4
       第二步 凸台建模

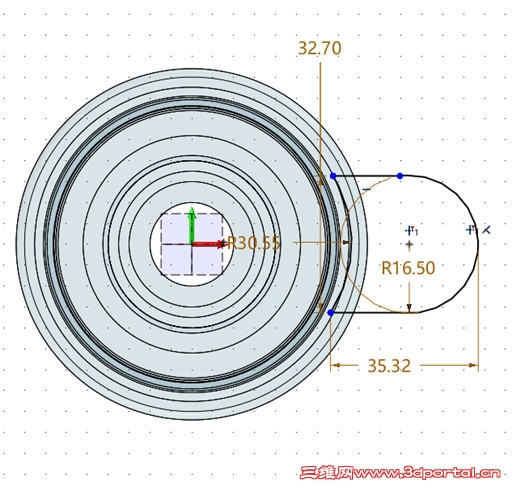

* f9 E- G; M* Q       1.选择XY面为工作平面进入草图,使用草图线条完成绘制,如图5,完成后退出草图。# t9 U8 S) r0 _" I; ~) l$ f( f
图5

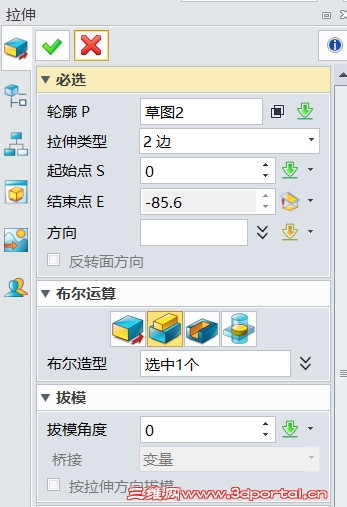

       2.使用拉伸命令,轮廓选择草图2,拉伸类型2边,从0度开始到-85.6度结束,布尔运算选择加运算,如图6。; `6 @; G4 _# Z5 T. X1 Z3 g
   image007.jpg image008.jpg
图6
       第三步 侧孔设计

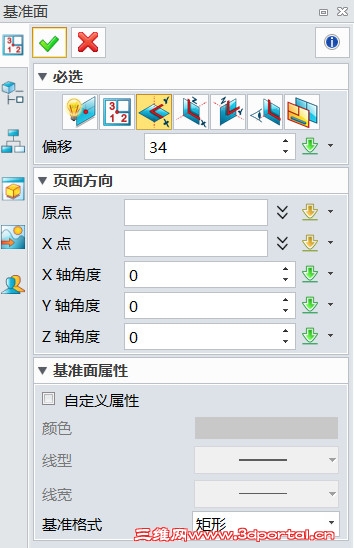

; U- _% I' X7 ?" d$ r1 {9 h       1.先建立辅助基准面,使用基准面命令,选择XY面偏移34为辅助基准面1,如图7。
, L" Y  B# W8 N9 @# f
图7

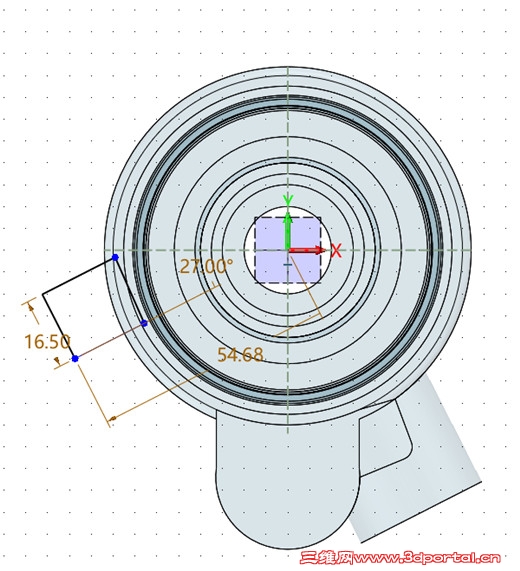

       2.以基准面1为平面绘制完成草图,如图8。
& A0 ]* G: Q# Y2 E( p3 d; w! {
图8

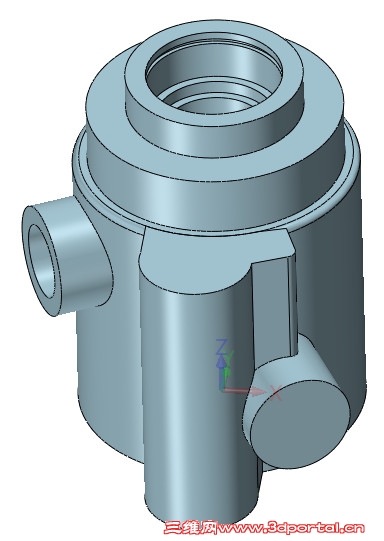

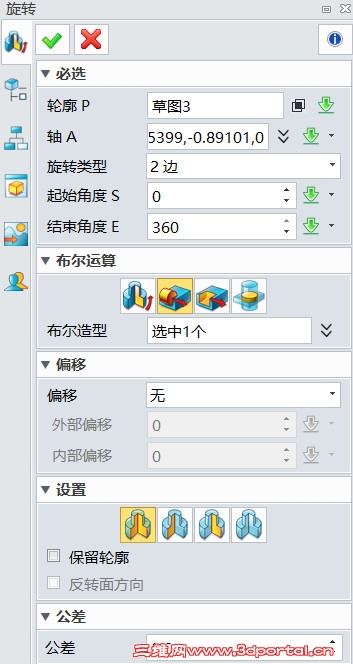

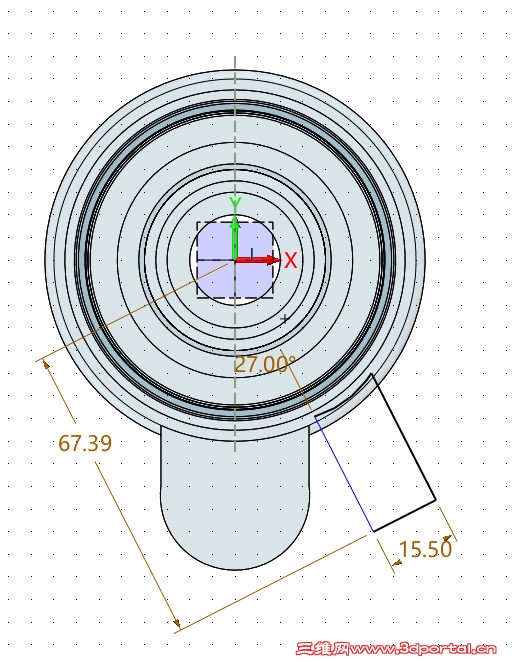

       3.使用旋转命令,轮廓选择草图3,旋转轴选择草图27度轴线,旋转类型为2边,角度从0度开始到360度结束,布尔运算选择加运算,如图9。
$ z! H. u4 Q1 i9 C
   image011.jpg image012.jpg
图9

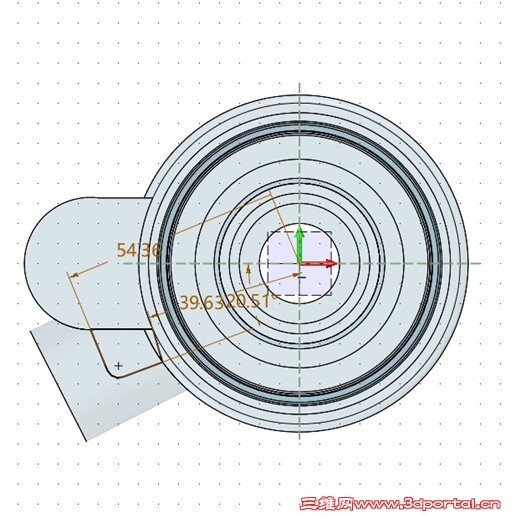

       4.以凸台为平面绘制草图,如图10。
; @; t6 G# a0 n+ T- a" p, ?/ o. \# i
图10

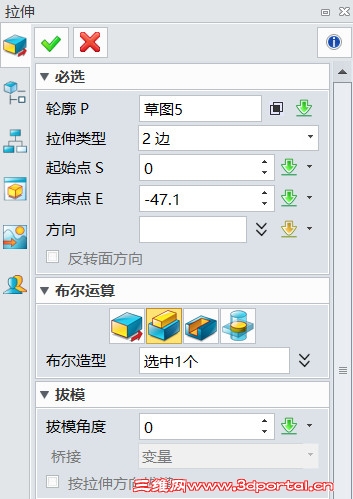

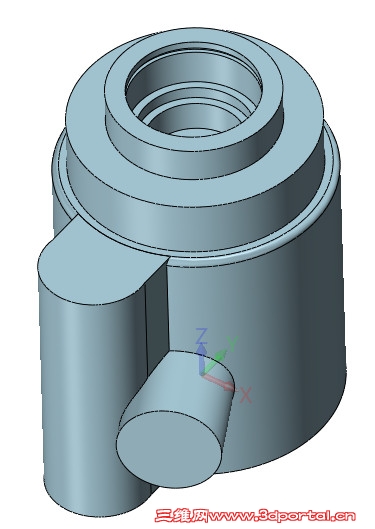

       5.使用拉伸命令,轮廓选择草图5,拉伸类型2边,从0度开始到-47.1度结束,布尔运算选择加运算,如图11。
/ N" h# n+ ~  C( M3 M) x
   image014.jpg image015.jpg
图11
       6.再使用类似的方法完成侧孔2的设计,建立辅助基准面,使用基准面命令,选择XY面偏移62为辅助基准面2,如图12。. m4 b0 I) s! \" K$ ~' D, n9 _
图12
       7.以基准面2为平面绘制完成草图,如图13。1 w8 N9 s1 R: }+ k1 Z5 A
图13

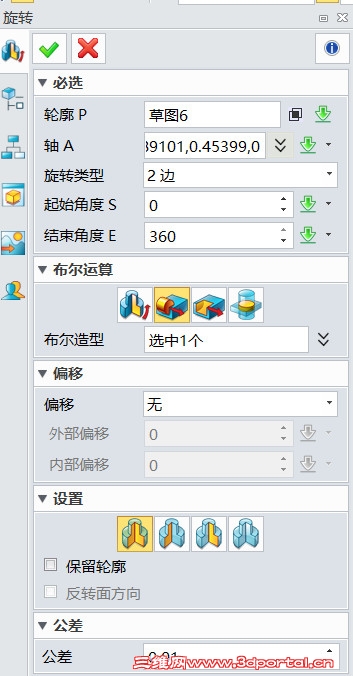

       8.使用旋转命令,轮廓选择草图6,旋转轴选择草图的27度轴线,旋转类型为2边,角度从0度开始到360度结束,布尔运算选择加运算,如图14。
5 i; w# f/ ^+ Z" R% N# X
   image018.jpg image019.jpg
图14

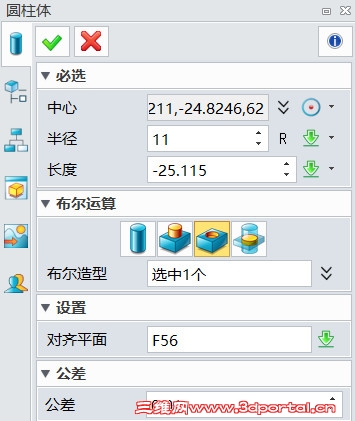

       9.使用圆柱体命令,新建以侧孔圆心为中心,半径为11的圆柱,直接切除,如图15。
9 N! p9 H' D" O) I5 `" d0 _
   image020.jpg image021.jpg
图15

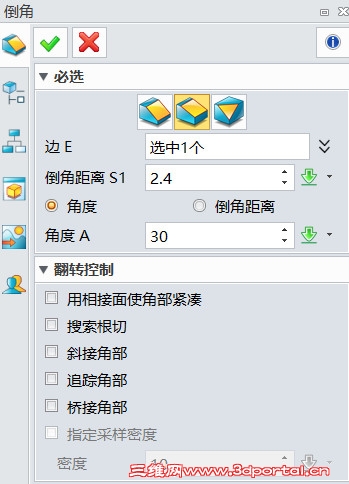

       10.侧孔内边倒30度,距离为2.4的角,如图16。( y7 i8 X9 d: k5 G) C( _
   image022.jpg image023.jpg
图16
       第四步 螺纹的设计4 P& I/ a# G1 c# p: a( |  Y/ p1 x

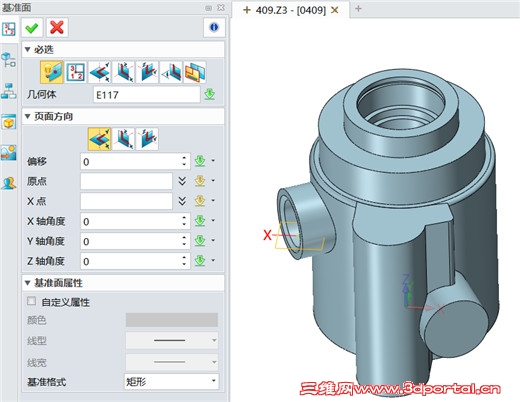

       1.先建立辅助基准面3,使用基准面命令,鼠标选择内孔边缘即可,如图17。
, c+ D7 O$ h: o4 F, j1 u
图17

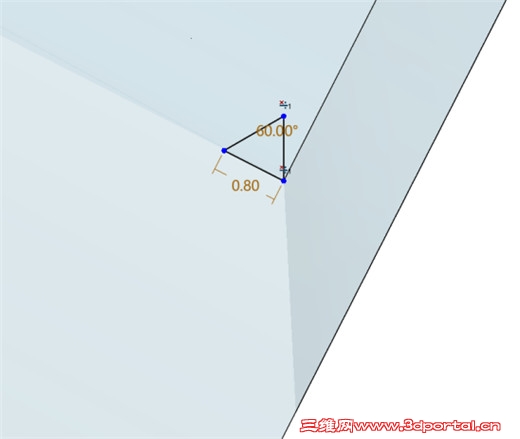

       2.以基准面3为平面,绘制孔螺纹的牙形草图,如图18。4 @4 e( L2 [1 P% ]3 ~/ w
图18

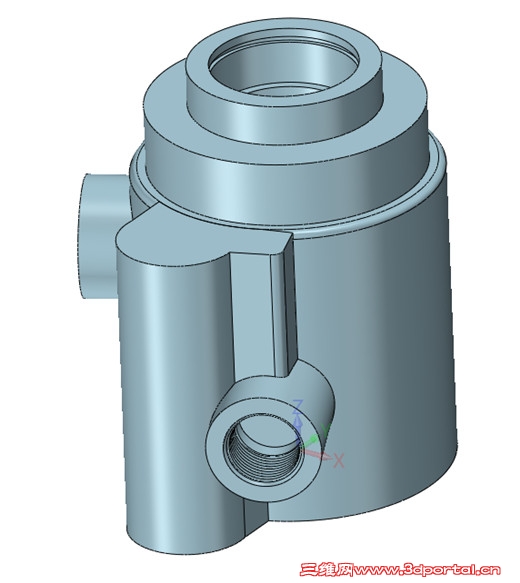

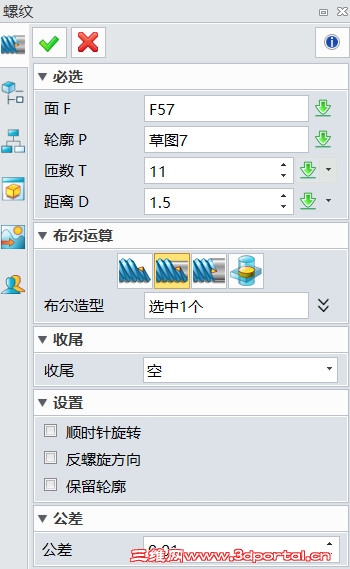

       3.使用螺纹命令,面选择内孔面,轮廓选择草图7,匝数11,螺距1.5,如图19。
* ?- b+ f! x+ x, C7 N$ L
   image026.jpg image027.jpg
图19

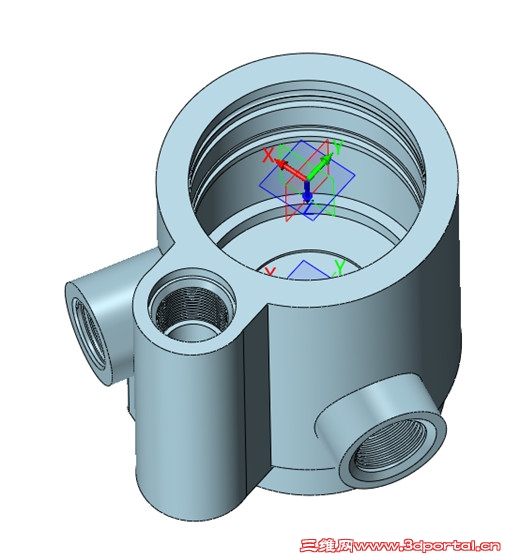

       4.再使用类似的方法完成其余孔的螺纹设计,如图20。/ m- Q2 j- _! T, ~& L4 ?$ Z$ K
   image028.jpg image029.jpg
图20
       第五步 底座的设计; \( J1 }. E' O  C3 r1 s, f+ u  B
       1.进入草图完成底座截面设计,如图21。
; e+ o( o! o6 v' S% d: Y
图21

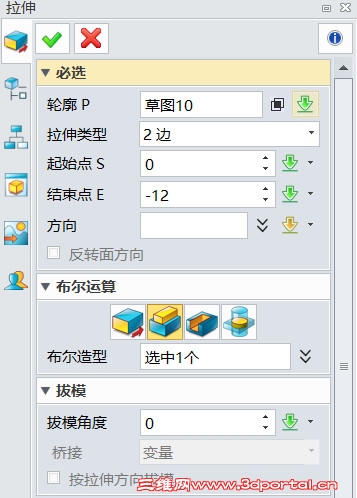

       2.使用拉伸命令,轮廓选择草图10,拉伸类型2边,从0度开始到-12度结束,布尔运算选择加运算,如图22。/ x- L. H) F3 _# i7 H
   image031.jpg image032.jpg
图22
       3.最后设置转向泵体的材料属性,在视觉样式中选择铝,如图23,保存文件。本次教程学习完成。
& g  L3 ^) _+ u( E& [! \8 f
图23
