實體展開

hero522

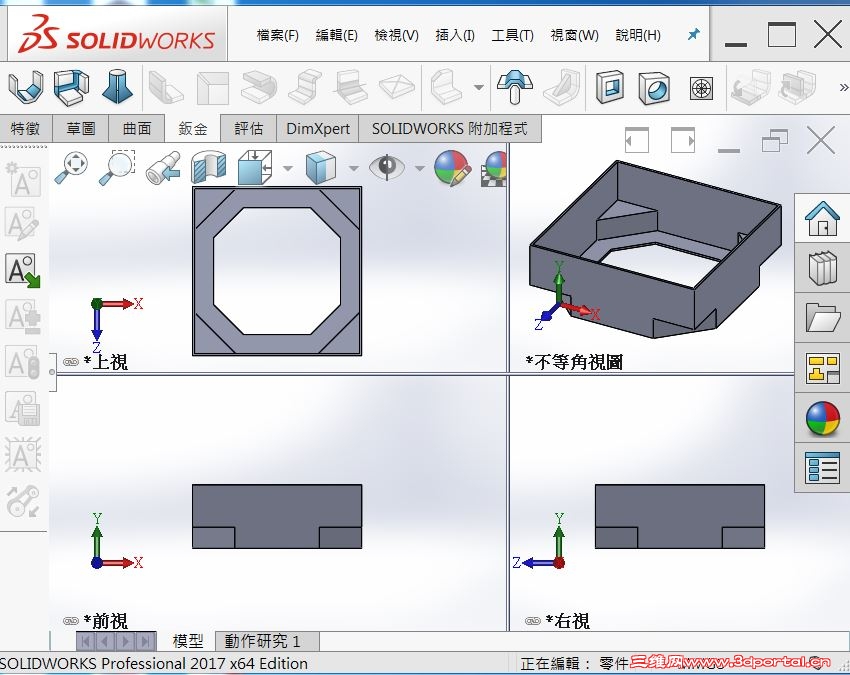

發個實體給各位練習展開

3 L: F: ]0 M5 T) v  M- `  q練習用檔案 零件3-0.zip (82.6 KB, 下载次数: 5)

2017-11-9 09:37 上传

点击文件名下载附件
SW2017 SW2017

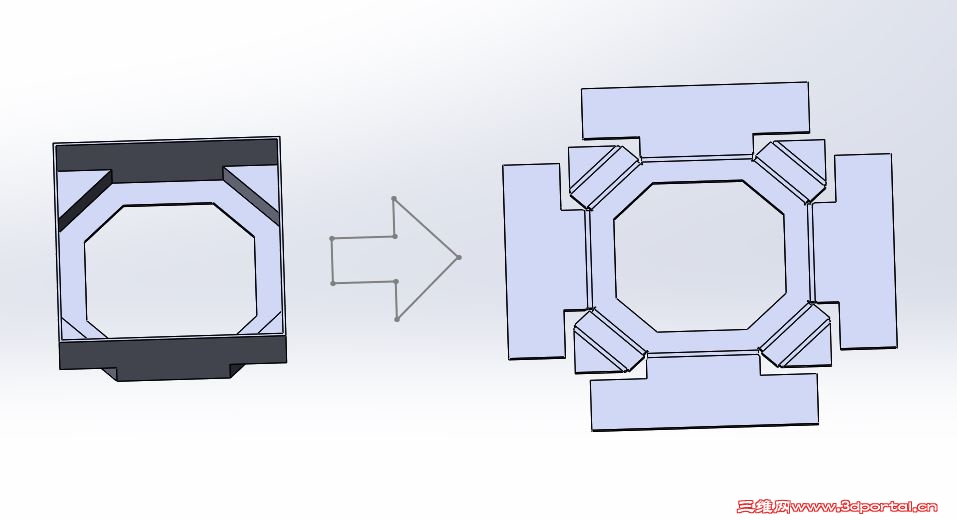

6 @' m: }4 a5 A- v& Q  f8 k' J3 U完成品檔案SW2017
# l$ [" X3 K3 F+ Y6 ~' k

文惠

不理解这个实体展开是什么意思，是像钣金那样展开还是像曲面展平那样？

Francis

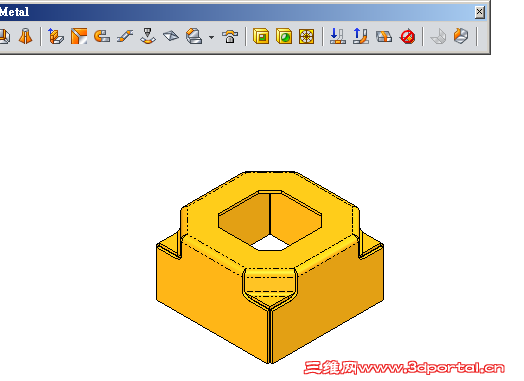

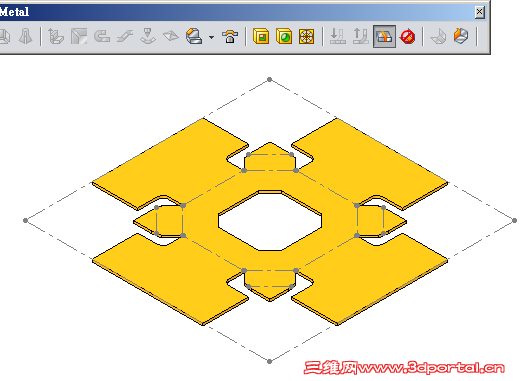

不明白英雄大的意思, 隨手做了一下, 估計不正確, 望英雄大勿見怪.

文惠

Francis 发表于 2017-11-9 11:55
% C0 g2 z$ q, W9 N& t: B2 c2 x不明白英雄大的意思, 隨手做了一下, 估計不正確, 望英雄大勿見怪.

估计是实体转钣金，我脑子一团浆糊，不理解这个钣金零件在折弯机上该如何折弯。

Francis

文惠 发表于 2017-11-9 12:13
, @7 u( J1 U9 ~5 S' ]+ k估计是实体转钣金，我脑子一团浆糊，不理解这个钣金零件在折弯机上该如何折弯。

- z: u0 c1 q! E2 R+ p" A8 W唯有成型模具

文惠

Francis 发表于 2017-11-9 12:18
; n  k+ ]1 @$ d; j5 f" f7 r唯有成型模具

多谢闷大科普，闷大所说的成型模具，是不是平时经常见到的冲压模具？

Francis

文惠 发表于 2017-11-9 12:40
多谢闷大科普，闷大所说的成型模具，是不是平时经常见到的冲压模具？

- Y0 @5 |/ }) a4 d% i3 p對, 謝謝正名.

剛才所說的成型模具並不正確, 謝謝指教.

hero522

感謝悶大關注

感謝文惠參與

22553711

这个成型有难度

秋韵舞-江枫

Francis 发表于 2017-11-9 12:18
6 T7 O0 m' E; g5 Z唯有成型模具

( `- r7 `4 b3 G* U( q报告闷大，这个形状的钣金我们用折弯机可以折！

SW2016

! k6 b" d2 E9 g. l/ t1 u

秋韵舞江机 发表于 2017-11-10 11:36
# k/ r' J  t) l+ \1 `5 ~5 n报告闷大，这个形状的钣金我们用折弯机可以折！

  ~1 n5 x8 K) r$ g很想知道这位大哥的折弯顺序，请指点。
, b6 i3 S- R" ~% W. }# X你们的折弯机是普通的还是特制的呢？折弯下模是整体的还是组合的？
5 y8 p* u. n3 o9 d! U) I

秋韵舞-江枫

3 ]# p4 X' F+ S* l0 q: `; ?- M

SW2016 发表于 2017-11-10 12:06
很想知道这位大哥的折弯顺序，请指点。
2 ^8 j: R) n& f3 _) ?: \6 ^  Z你们的折弯机是普通的还是特制的呢？折弯下模是整体的还是组合的 ...

回复SW大，折弯上下模具都是组合的，分次序先折内边4个边角，再折外面4道折弯。这个零件应该是普通的零件，一般的折弯机只要是上下模可以组合的，都可以折出来。
. ?6 L% t2 [% E1 e) h8 \

SW2016

秋韵舞江机 发表于 2017-11-14 11:27
回复SW大，折弯上下模具都是组合的，分次序先折内边4个边角，再折外面4道折弯。这个零件应该是普通的零件 ...

谢谢回复。
