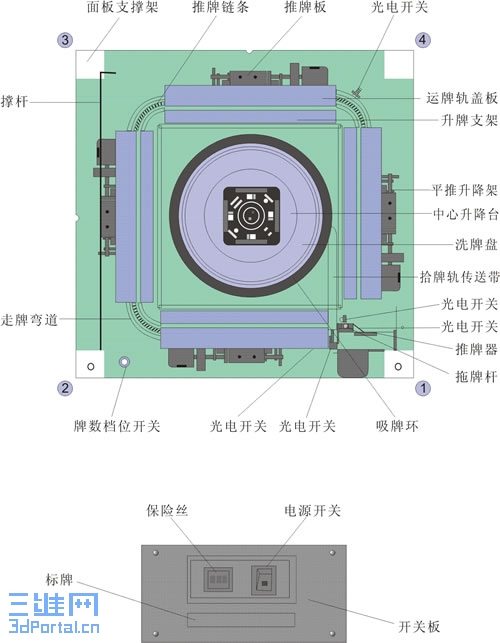

雀联全自动麻将桌俯视结构图7 j7 F% Z/ r7 J$ L
1、电源开关：开启与关闭麻将桌电源。9 G" ?* w1 l! d* }$ k+ T! \" |) a
0 G% W* v# t! M: P' q9 { 2、保险丝：当短路或过载时熔断而起保护作用。
- o3 U; @% S- D+ K! h4 { v s% ~. H6 W; q# H' R3 J) @! B
3、标 牌：公司特定安全标志。8 ` W' B) E/ K" z# o: N
+ t, `+ m: b2 a, D& z7 ^# k
4、开关板：开关的安装板。; h+ R! o) F5 w0 z- n( B
: M2 A) x0 X$ o- l8 C, p& `
5、S1探测器：俗称计数光控，探测来牌的光控。1 G6 d8 U5 n& g! P6 v8 p
) u1 T( E, `1 b" a/ D% [ 6、01电机：又称叠推电机，01部件的动力电机。( Y$ R) |3 n4 G3 L ?1 U
. v, W+ s n* C) e4 z
7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。
* F; `& }- X, c( o3 y# k/ T
: |. f2 f$ y5 j# v" @; X 8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。
$ w& E, o* S3 ?2 a
* z. o3 ]/ K! n& L 9、复位开关： 在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态，则保持原状态。注意： 不影响坐庄状态。
! G K8 S. x! r: K5 s5 U, f+ e; M* ?3 e2 {8 b- M4 N; F. R+ F+ r
10、拾牌输送带：输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。
; \8 Q7 }# {/ _! @9 v
: i- S+ [7 t+ ?% C 11、S6探测器：当接到皮带上牌满信号，延时控制磁环和洗牌盘停止和输送麻将牌。
8 \1 V1 `8 X, D, h+ B0 z% p
5 a3 P' [6 w r3 m 12、洗牌盘：装牌的容器和搅牌的主要部件。
+ v) `1 K) x- L+ A- A
) ~3 m$ ~; E/ J6 a. Y: ~+ c 13、复位指示灯：当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。
( t) @% [0 F; b
: _/ t4 n! s) T" R( f 14、中心升降门：上升时将牌推入，降时与台面平，即可游戏。* }, ]) L% A& v$ y1 o) |
" c g- G% e0 M. v
15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一气呵成。6 I3 n2 t* E; j% Z
; k0 U. P/ B; s- l8 o) ~3 @8 i9 C$ S$ m 16、拨牌支架：与洗牌盘配合将牌搅乱，目前均使用拨牌拉簧。 y; Z7 X' Q' P. Z \' U
" u* L9 i, P5 T! b+ g 17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件及时推出麻将牌。
5 F% b" f, R! e( E; ?/ s
8 J+ l% F9 }7 {. l/ j: ]$ d 18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动
" E H9 b) L7 O( f& e" I5 E3 C t+ m# ? [) c
19、运牌盖板： 下面粘毛条刷，将牌的背面温柔的刷干净。" |4 I- S$ L+ `
- ?/ C8 z& o# X: N4 G
20、运牌链条： 运牌的传动件。+ E: V) F2 @. J( r2 v7 |4 I/ }
" e7 \- f7 Q0 `% X
21、面板支承架：四角上立柱起台面板的固定和支承作用。
! Y6 _: |! q4 E% m3 E. G7 _
/ v1 I4 A9 ~: Q 22、S5探测器：又称角定位光控，运牌链条运送牌中途控制光控。
+ e* d- E0 y$ b. V" _: A
# ?9 C! h) u9 G$ c! n$ P/ t 23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。反光发讯。
3 m) q+ V( u' o/ j4 R2 o6 S: `. W
1 A! J, D+ M g4 C3 {) q 24、撑杆：当台面板翻起时，撑住台面板，已便清洁麻将桌。- R* ^9 I% k0 u* s
" J$ y6 F7 h0 `' y0 E7 T( L' c+ c
25、承牌板：放置码好麻将牌的高级铝合金板。
* q! Z7 |8 Y7 t6 ~( K/ O! i% q
3 Z, `/ v+ H! Y( D" Z 26、骰子按钮：掷骰子的按钮。7 C7 x4 U" D6 r
% O& L: X0 N( E8 m
27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。) r5 V5 ? R; g2 ~& j& y4 F) b$ X
& p; T4 w# ^$ P& r/ a( L+ @1 w! d# x 28、升降按钮：控制中心升降门升降时的按钮，正常理牌时按对角任意一枚，应急升时按二枚。检测时作启动按钮。
/ U+ U, N$ D2 P2 ?6 O* O, t
, U% u0 ?6 h: D% x4 ?8 O4 F$ Q; T 29、S4探测器：又称零位光控，复位光控，牌理好后输送到准备送出牌位置的控制光控。( F1 P+ \% _5 |% v
5 @* N' w, O( m$ o8 T
30、挡位开关：亦称拨码开关，游戏规则的设定开关，设定在0时即进入检测程序。( Q2 o9 Q( R2 U! d
+ y1 q, A+ u; i 31、倒链开关：控制链条倒转的点动开关。按下倒转放起即停。
+ m' K* t+ J$ g9 L; V
8 b3 K# H3 x' S. @# c1 w3 i& N 32、03电机：推升降架的动力电机。% k+ n+ n: r4 X8 ?0 w2 [/ V" X
0 h' ~2 |; r7 `) W2 [" \& X 33、03限位开关：承牌板升至工作位置的控制开关，与升降架的停止开关。 u6 K! m# T$ l" j/ C. L$ m
% v6 Z( J. b* \: [: |+ l, Z N" V 34、吸牌环：亦称磁环。- M6 C: d- B3 e! o) O# G9 k* b
& U* W, E" ?" y$ _
35、主控板：全自动麻将桌的开关控制系统（详见附图）。2 N7 B: |4 R- M; @5 `# _
( O H+ R8 e h; }( J. ^3 D% v
36、07升降凸轮：在07电机的作用下按工作状态旋转，输出动力。
2 F) v5 v7 R' t4 c) Z; x: S( r6 d7 ?
* T7 ?" {& K- ]! s* Z 37、升降扛杆：在升降凸轮的驱动下，升起或降下中心升降门。3 S! s5 G4 \' C
N$ G6 t$ z& C& [$ u 38、霍尔开关：霍尔元件组成的开关组、控制中心升降门升至上终点或降至下终点。 / `' d3 z6 l6 a! h6 A/ r+ o7 p
; K6 s2 i; l; B8 r9 ]2 M1 b
