在工程圖標註尺寸時遇到中心線可以斷開嗎?

josephy1 · 发表于 2018-5-10 11:45:15

您需要登录才可以下载或查看，没有帐号？注册

x

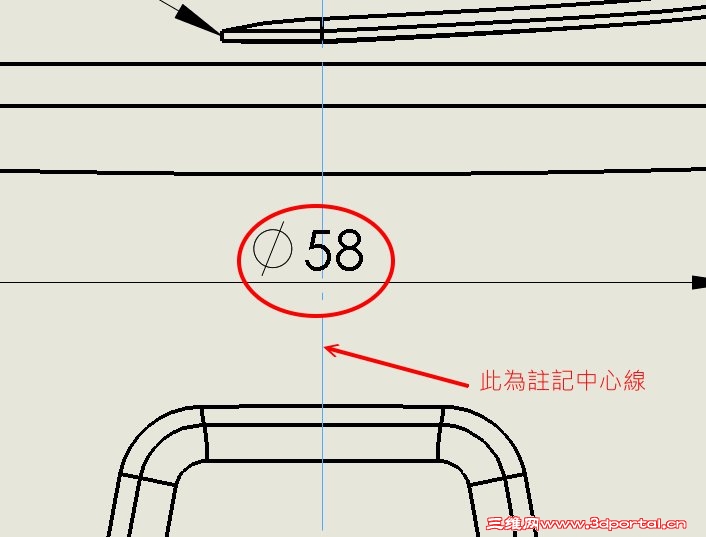

問題如下圖所示,在工程圖標註尺寸時遇到中心線可以斷開嗎?

問題 -21.jpg

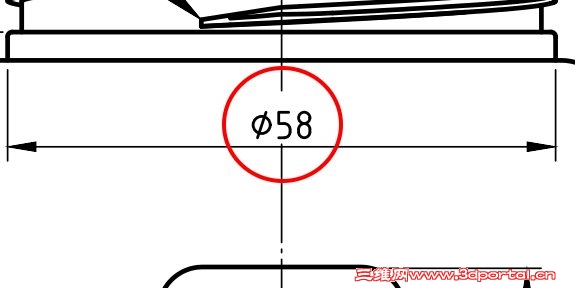

所需要的結果圖片如下 :

問題 -22.jpg

文惠 · 发表于 2018-5-10 12:26:37

不知你用什么标准，要符合GB是必须要断开的。

抒怀新 · 发表于 2018-5-10 13:23:08

我也需要这样的要求，但好像SW不可以每次都是手动画

josephy1 · 发表于 2018-5-10 13:24:20

文惠发表于 2018-5-10 12:26
: u$ D" e7 W$ s# p不知你用什么标准，要符合GB是必须要断开的。

對!! 我的問題就是要如何斷開,像1F第二張圖片的結果

文惠 · 发表于 2018-5-10 13:54:52

我的做法是直接用草图画中心线，然后把中心线分割，把不要的部分删除。


josephy1 · 发表于 2018-5-10 15:05:57

文惠发表于 2018-5-10 13:548 E- l# A5 Y$ v% Y1 w/ u0 f0 P# G5 v
我的做法是直接用草图画中心线，然后把中心线分割，把不要的部分删除。

感謝幫忙解答,試著操作順序為1.改換草圖中心線 2.點選中心線按右鍵選"切斷圖元"3.點選中心線要空出的線段(兩點)4.點選兩點間線段按刪除5.移動尺寸標註到留出的空間
