装配体配合求助

degkvij · 发表于 2018-9-7 10:46:33

您需要登录才可以下载或查看，没有帐号？注册

x

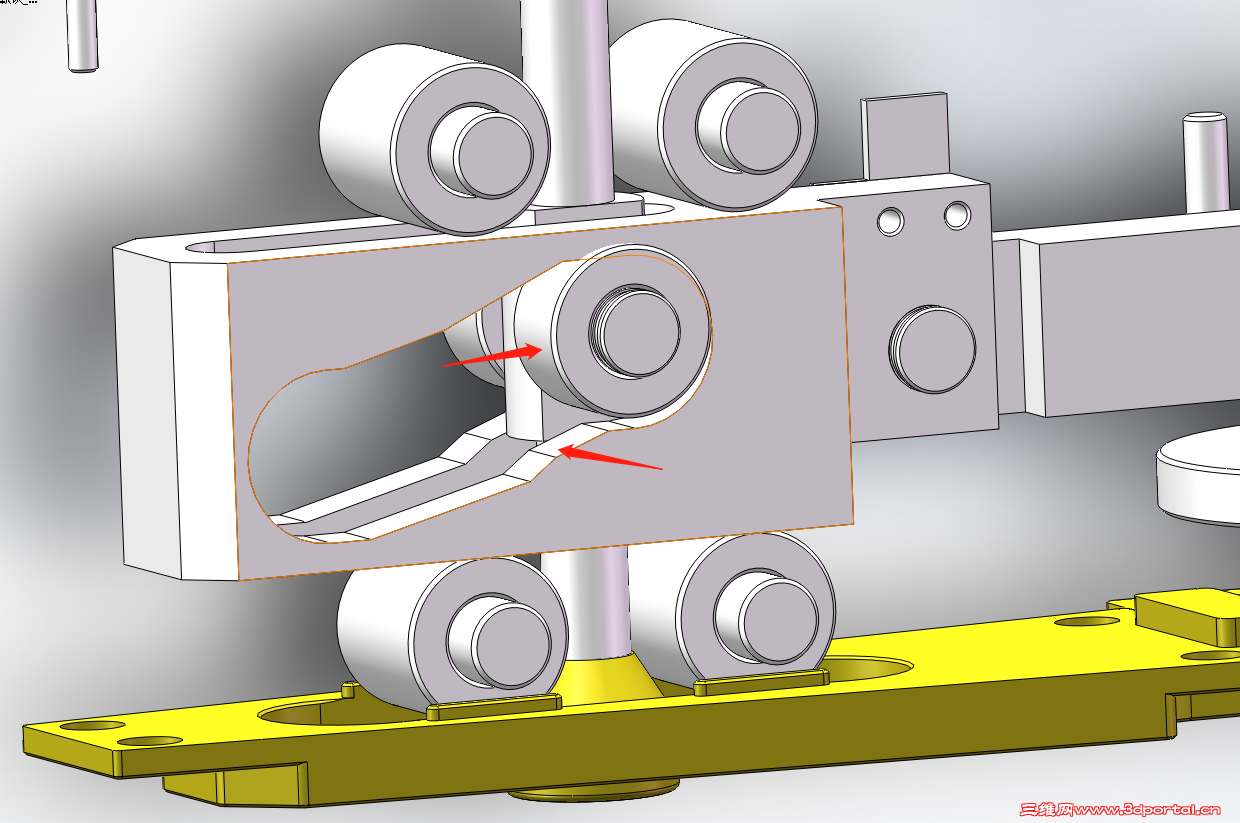

如题，我现在零件结构如下，请问应该选择哪种配合，可以让轴在斜槽里可以运动。

qiminger · 发表于 2018-9-7 11:11:38

本帖最后由 qiminger 于 2018-9-7 11:12 编辑

在槽零件画一槽中心草图，圆心至圆心，上下轮廓的中间线，制作中径。
再在滚子零件画一轴中心草图，点，保持与槽零件中心草图一个平面位置。
装配中，将上两个草图显示，配合为路径配合。

WHY007 · 发表于 2018-9-7 21:27:21

qiminger 发表于 2018-9-7 11:11' `$ B" M3 T: d2 W1 ]5 Q
在槽零件画一槽中心草图，圆心至圆心，上下轮廓的中间线，制作中径。: D: @: m7 {+ V9 k# I$ x
再在滚子零件画一轴中心草图，点，保 ...

楼上正解，点在线上。

keilei001 · 发表于 2018-9-8 11:23:45

qiminger 发表于 2018-9-7 11:11
, m7 g6 P7 U: x( C% a1 N- T/ x# r在槽零件画一槽中心草图，圆心至圆心，上下轮廓的中间线，制作中径。
! |3 Z j( p/ E. ~3 N5 p' h6 F再在滚子零件画一轴中心草图，点，保 ...

qiminger老大好耐心！
