solidworks钣金实体平板展开如何添加折弯方向注释

divg

大家好，我用solidworks钣金实体平板模式展开如何自动添加折弯方向注释（不是工程图里面），我知道工程图里添加折弯注释的方法，但工程图展开在转化为cad要麻烦多了，想直接钣金里面直接平板展开导出，这样操作我就不知道如何添加折弯注释了，望知道的大侠，不吝赐教一番，谢谢
3 `5 W8 @5 b6 E- B  a

zyf269

首先你所需的是可以直接拿激光切割的图（个人理解），你要输出注释是不是与工程图里做没什么差别了？

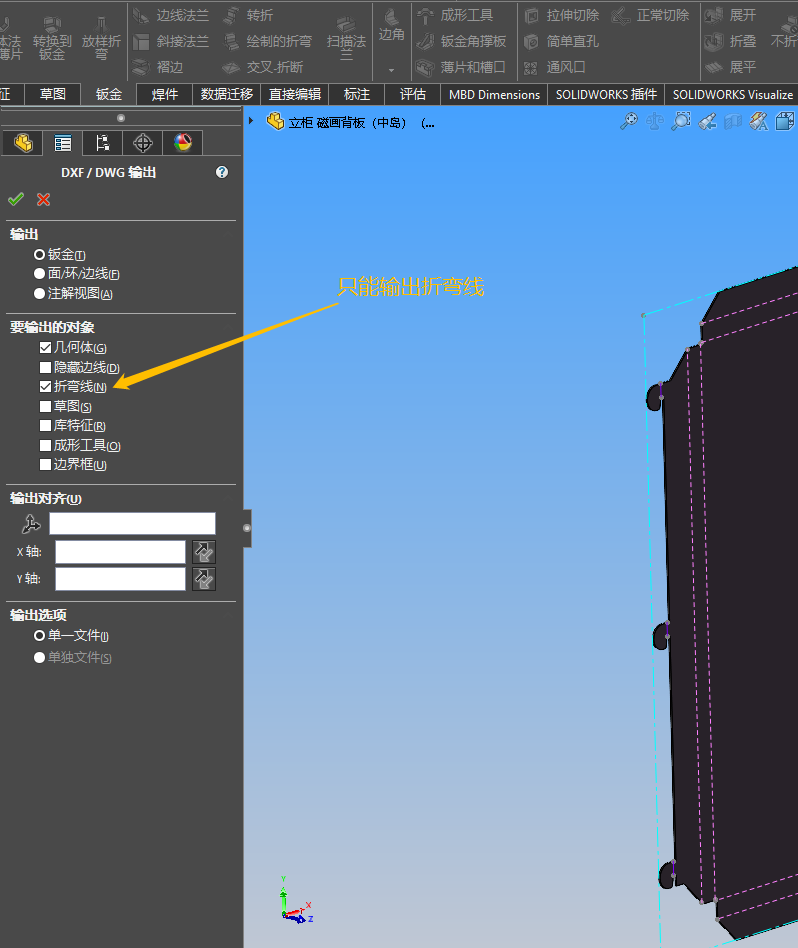

( C: n  B7 d( k4 x1 H你所说的“平板展开导出”好像只能如图那样。。。

divg

我们小厂，只要一份激光文件把所有部件数量、折弯尺寸、折弯方向角度标好，就不用出工程图浪费纸张了，只要一份焊接图就可以了，现在就是标折弯方向的时候麻烦，手工标总容易出错

努力到无能为力

没明白楼主的意思，激光切割和折弯不都是用2D图吗？为什么要实体导出呢，比工程图导出有什么便捷的优势吗？我经常要做一些钣金件，因此如何做好前期工件，让做钣金的工作量尽量少一些，材料利用率高一些。
7 T' g# v. e& C% M4 [
% Y! q5 d  @8 o; ^9 a4 \, v3 C8 i一般做法是出工程图后整理为一张CAD图表，把材料和数量及预排料表放一在起提供给做钣金的报价。如图（原则上，折弯图我会标出外形和关键尺寸，这个图表还没来得及完善）

! Q! i& O7 X+ }2 y) S1 m9 f( Y  X

divg

努力到无能为力 发表于 2020-8-21 17:35
9 ]) p1 d* i1 c1 R没明白楼主的意思，激光切割和折弯不都是用2D图吗？为什么要实体导出呢，比工程图导出有什么便捷的优势吗？ ...

我建模时用的是多实体零件，如果要输出工程图，那就要先转为装配体，然后再每个零件的这样导出，而且工程图有输出比例，不能直接用于加工，可能是我还不够精通吧

JIA023

divg 发表于 2020-8-19 12:29
我们小厂，只要一份激光文件把所有部件数量、折弯尺寸、折弯方向角度标好，就不用出工程图浪费纸张了，只要 ...

你搞反了吧？是钣金厂先把钣金画好，再出平板展开图给激光切割去割。
0 M, x! K: ^! H+ _& E4 P& Y. P怎么变成激光切割给你图纸了？

穷塞主

divg 发表于 2020-10-24 10:07
3 T, r- v5 N) r我建模时用的是多实体零件，如果要输出工程图，那就要先转为装配体，然后再每个零件的这样导出，而且工程 ...

我回答一下哈
# `8 X4 k" Q( p6 @8 i) e& D! N5 {1、多实体零件可以不需要转成装配体再出图，可以在零件状态下点选欲出图的部分——右键-“孤立”，然后——从零件到工程图，这样工程图只显示你选择的部分零件，
* y7 m# ], q4 W) v. c2、点另存为 弹出存储框 把文件格式选择为dwg，框里显示了“选项”，点选项，在激活比例那里 选择零件在工程图里的实际比例 这样输出的dwg文档自动变成1:1  点保存，就是可以用于激光割的CAD图档了
我经常这么干 你试试
