如何在锥伞上开出最多数量的孔？

tzydsfy · 发表于 2021-1-16 10:30:02

您需要登录才可以下载或查看，没有帐号？注册

x

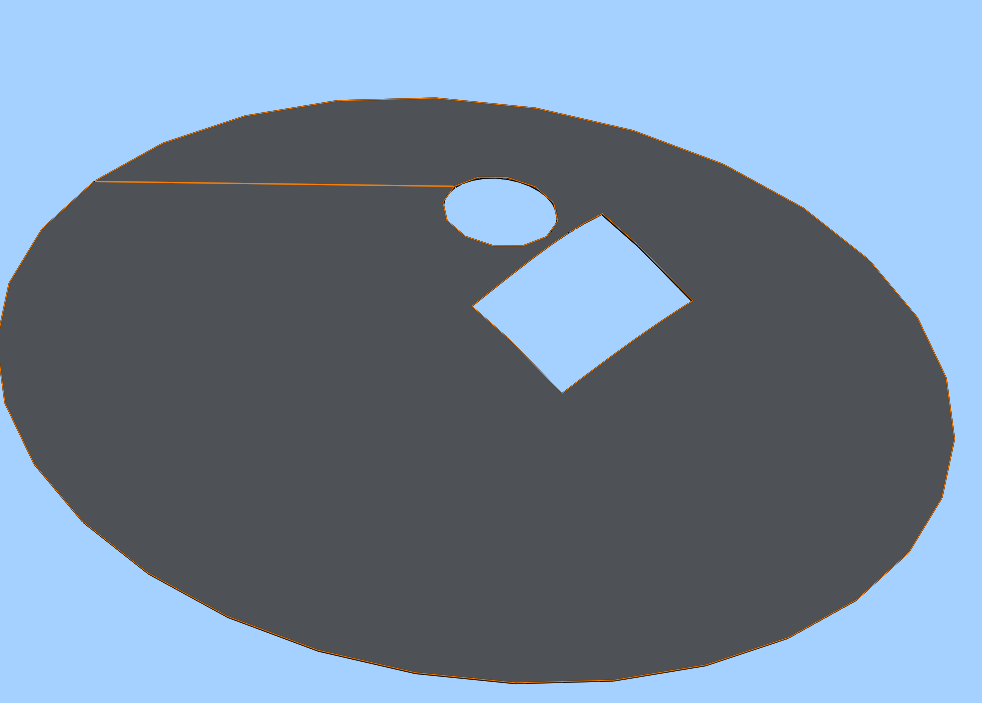

各位好，请问一下，如何在一锥伞上面进行排布，能够开出尽可能多的孔，孔的方向不管，横着竖着斜着都可以，但孔整体相对伞面向心垂直。我画了个孔示意的，请各位高人感兴趣的不吝指教，谢谢！（孔规格就以360*210为例）

不羁风 · 发表于 2021-1-17 17:45:28

你这个问题没看明白，我理解按照向心点散射阵列，但是孔没有说大小的形状，不知道你想干啥

5460456 · 发表于 2021-1-18 07:37:50

三种种方法，一种是：钣金展开后平面切除；二种是：建一个伞体的平行面草图切除；三种是采用异形孔命令，自定义孔的直径即可。

tzydsfy · 发表于 2021-1-19 10:29:11

不羁风发表于 2021-1-17 17:45
* s. u( q. f0 A. _1 ^2 D+ z你这个问题没看明白，我理解按照向心点散射阵列，但是孔没有说大小的形状，不知道你想干啥

就是如图示的那样，在锥伞上面开方孔。数量要尽可能多。

tzydsfy · 发表于 2021-1-19 10:37:23

5460456 发表于 2021-1-18 07:37
3 r+ X: T* A3 I/ m g三种种方法，一种是：钣金展开后平面切除；二种是：建一个伞体的平行面草图切除；三种是采用异形孔命令，自 ...

非常感谢你的回复。与实际需要讲，第一种方法不行，不能展平后再切除，需在锥伞上切除。因为展平后切出来的孔实际到锥伞面上角不平了；第二种不明白伞体如何做平行面？第三种的话也不合适，我要的是方孔，圆孔相对简单。
看能不能把第一种方法说得详细些？

5460456 · 发表于 2021-1-25 10:46:11

tzydsfy 发表于 2021-1-19 10:371 j7 U) U/ {; ^9 U4 o
非常感谢你的回复。与实际需要讲，第一种方法不行，不能展平后再切除，需在锥伞上切除。因为展平后切出来 ...

仅供参考
