[推荐] CAD几何作图竞赛题（2021年6月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2021-6-16 07:39:50 | 显示全部楼层 |阅读模式 来自： 中国广西南宁
1三维币
本帖最后由 2005llnn 于 2021-6-27 23:45 编辑 % r# a) u' b9 o3 S

8 T0 P4 U. i  D

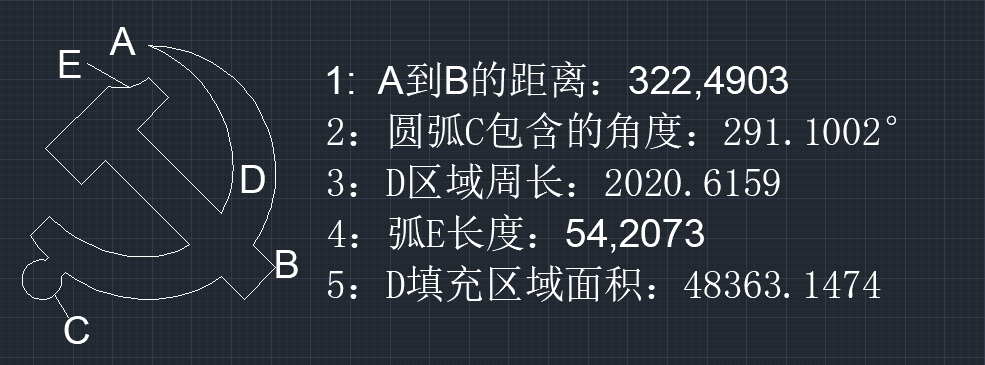

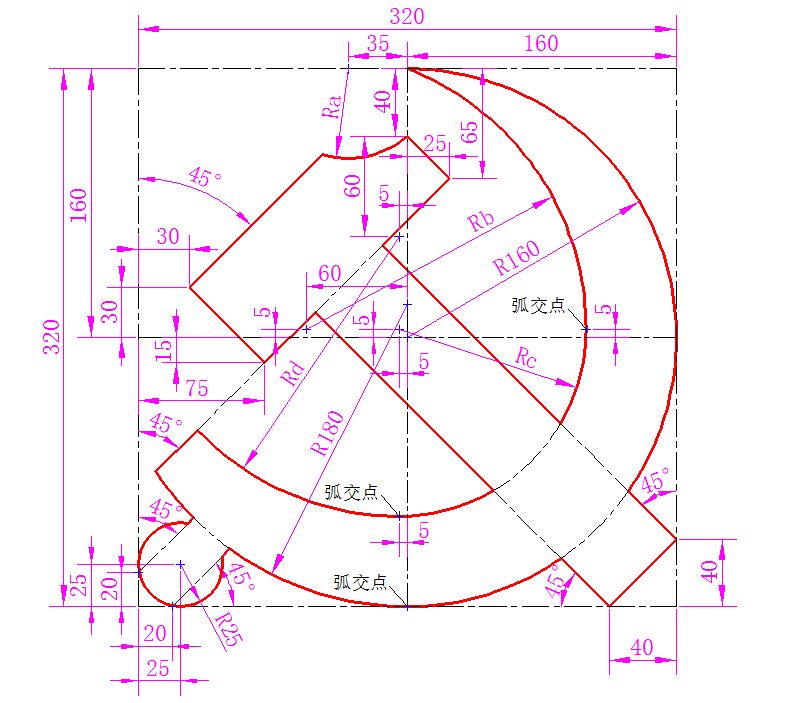

CAD设计标志202106
本题目由会员2005llnn提供

9 [7 B4 l/ v: D. ]- a4 x$ m1 x CAD设计标志202106.jpg : T, v6 Q! H! B

" Y# X( \9 j8 j# x

6 |# O  u" ~' G3 d3 w9 U+ k: n6 J7 Y, n3 {2 T

% l8 O1 O" M, W1 q, ?4 x; g0 F/ ?6 B3 f9 z) t& B
- x6 t* h2 z  z, K% r$ ^
; D# v7 F. m- z/ s2 @9 N/ O2 Z9 D

7 I/ N, @7 s1 L2 T. C
; T$ Z  g7 K% B& q2 N4 z* \: L) A5 p

& J: L% g9 g+ G& O# Q  l" C  E1 }; h5 z7 ]$ o9 G% X/ B. U& Z. L: O, t
用AutoCAD作图法求出该题要求的5个数值。3 n, {. \7 y+ j) g2 a# p5 [3 [
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分% F( x# C9 w# }! g0 f
度和弧度,精度也要求精确到小数点后4位。
) B6 E- L$ _! }! b3 f
2 B0 @6 I7 H3 O: z- t9 e: \+ v
参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，: ^3 f2 k# T# @+ T
阅读权限设置为“最高权限”。% M5 K3 O* e# N/ c5 J3 K" N
答题请在本主题帖内发回复帖7 t, t5 v# V$ {1 h* H

# g; h! K0 @0 `# A7 ^

回复

举报

2005llnn
 楼主| 发表于 2021-6-16 07:42:20 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2021-6-27 23:47 编辑
3 L8 a8 i* o8 t2 ^. B' W
6 S2 y+ V. K* p! |" t! B6 r) v! _
CAD几何作图竞赛题（2021年6月），至6月23日止

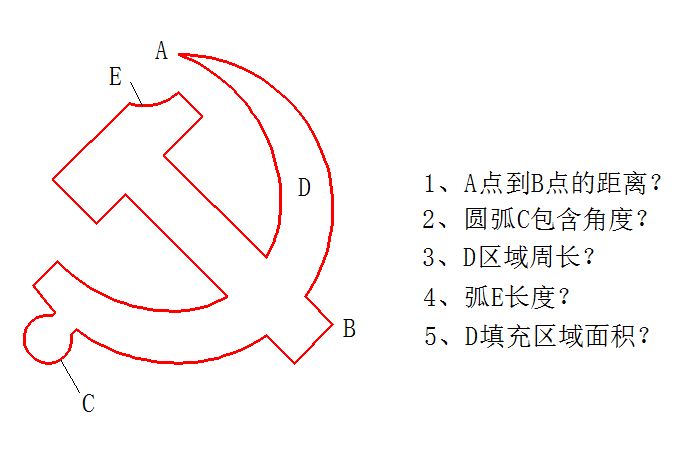

, w: e& L$ O1 K2 a一.竞赛题目：CAD设计标志202106

( E' a' c8 `" J5 b4 d- r- c
用AutoCAD作图法求出该题要求的5个数值。, ^- k/ c0 U) r
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
* ?, `2 f# p4 K( }" [度和弧度,精度也要求精确到小数点后4位。8 n5 m+ Y) m  @( \& t0 s) M7 D7 _) x" m

; e+ i! h+ u+ ]) N. h+ q) c. |二.竞赛要求4 w: r9 a' L* T$ ?: `# n2 J$ W$ [
会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
, I# ]* N- I& v3 B" T" H在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或( D: w1 G4 X6 J/ e: I3 Y# i
dwg附件，将不予评奖。
; e+ ]9 d" Z4 e  Q6 H
附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
+ F/ K5 Z+ t8 W1 q禁止会员利用马甲一起参赛，发现将严惩。
0 d, f! |1 n8 j  j& l" G' G3 O5 B- Y
$ z; b' e$ c; F4 E0 }% `' i; N三.竞赛时间+ o- l" B6 _( @
2021年6月16日至2021年6月23日。2 j3 e* O2 h7 ~) e5 v" O
3 m+ m1 f: z8 ~5 z' w0 C
四.评选时间及方法
  N( y: T2 z; K* E& Q, G2 ~0 X2021年6月24日-2021年6月26日，由三维网技术论坛CAD版块% a: A% k/ @; |
版主为评委，内部评选出各奖项。

" K1 l' \9 T# q7 x8 \- l3 H5 s; S( w
五.奖励4 w' k2 y; D8 i6 k3 b- n
1、一等奖：5题全对奖励三维币50；
$ @) i; v. H* _+ k# ^# d2、二等奖：答对4题奖励三维币40；! p# d. c7 j& I5 {) D
3、三等奖：答对3题奖励三维币30；
) f8 A! o; L! W0 [4、四等奖：答对2题奖励三维币20；, Z' E4 p- C3 J2 O2 U' U
5、五等奖：答对1题奖励三维币10；
. r9 Y( S5 P2 `' l/ T6、作图基本符合要求者先各奖励10个三维币；
, J2 ^( N) r5 e+ S7、根据竞赛实际情况会对奖励规则进行适当修改。
- {: L: J/ K  a9 J
六.其它
/ ^# t; D% b3 ?+ t. v竞赛结束后在本帖发回复帖进行点评和讨论。# D% q1 q7 U# l7 Z7 @. p  }. t/ p

1 w7 I: h* J# u* C七.幸运奖
% z* I  \7 ]+ N$ s- _本次竞赛设置幸运奖，按获得一等奖的会员发帖顺序进行编号，不超过10人编为一组，11-20人均分为2组，21-30人均分为3组，如不能均分，前一组多1位。
9 L9 }& O) E# V: w; d0 L: q每组有1位可获得幸运奖，进行物质奖励。本期中奖幸运号码按6月27日星期日开出的七星彩号码第1位为中奖号码为准，如果第1位号码
+ k) M1 Q: ~  |5 U  }% s) R* H没有符合中奖要求，就按七星彩号码第2位为中奖号码，以此类推。当期7个号码都不符合中奖要求，就按下一期的七星彩开奖号码为准。
' m3 K  C  b. h( T9 x) Z如果中奖者在下一期竞赛开始前还没有办理领奖事宜，按弃奖处理。

) e7 p. [8 F" f  G# K& r/ }竞赛已结束，评定成绩见下表：
" z& c: b# ]6 ]) v
楼层
用户名
A
B
C
D
E
正确数
抽奖号
标准答案
322.4903
291.1002
2020.6159
54.2073
48363.1474
　
　
3
落泪的_EK9Vw
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
1
4
xwj960414
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
2
5
ahu
　
　
　
　
　
0
　
6
塔山817
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
3
7
zjp
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
4
8
凤九天
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
5
9
liuzhugang
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
6
10
TKG-09
322.4903
291.1002
2020.6159
54.2073
48363.1475
4
　
11
长风破浪会有时
318.1588
291.1002
599.7216
54.2073
160551.8050
2
　
12
hzh_79
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
7
13
yangmei8
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
8
14
骑猪撞大树
322.4903
291.1002
2018.6620
54.2073
48287.5386
3
　
15
spar
322.4903
293.0739
2021.6587
54.2073
48359.2697
2
　
16
submariner
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
1
17
o1ojacko1o
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
2
18
搜一搜
322.4903
58.4347
2020.6159
54.2073
48363.1474
4
　
19
shigl
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
3
20
chenqi
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
4
21
zhangwp
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
5
22
dzgybao
　
　
　
　
　
0
　
23
最美的太阳
322.4903
291.0000
2020.2751
54.2073
47913.0860
2
　
24
chuangking
322.4903
291.1002
2020.5970
54.2073
48363.1474
4
　
25
大隐于市
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
6
26
sh_mrhg
322.4903
291.1002
2020.5279
54.2073
48362.6242
3
　
27
zhangwp
　
　
　
　
　
0
　
28
健康的用户名
322.4903
293.0739
2021.6587
54.2073
48359.2697
2
　
29
冰冻咖啡
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
7
30
yangguang5-9
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
1
31
lisc2000
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
2
32
gongwen0519
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
3
33
许你一世倾城
322.4903
293.0700
606.9937
53.1507
48462.9818
0
　
34
wufuwen
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
4
35
wgc3306
322.4903
291.1002
2020.6180
54.2073
48364.3792
3
　
36
wupeiqi
322.4903
293.0739
2021.6587
54.2073
48359.2697
2
　
37
kuangben8
　
　
　
　
　
0
　
38
zhangwp
　
　
　
　
　
0
　
39
yu99140102
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
5
40
qing1357
322.4903
291.1002
2020.5942
54.2073
48367.3369
3
　
41
wutuxiaoyuan
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
6
42
gerald_lee
322.4903
291.1002
2020.6159
54.2073
48363.1474
5
7
注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确0 n! ~2 O; Y: h
+ `% d/ S# }, y+ |2 J* p! ?  Q

竞赛评分.rar

21.31 KB, 下载次数: 3

点评

搜一搜
看成E的角度了，杯具  发表于 2021-6-24 07:44
回复

举报

落泪的_EK9Vw
发表于 2021-6-16 12:16:53 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 woaishuijia 于 2021-6-24 03:37 编辑 4 n1 n& I4 @8 _1 b8 Y

7 C, e5 w% E3 i! y- ]! d) [4 o: N2021年6月16日12点16分0 x& i. S* M8 w, Z6 `* [: _# W

202106.rar

882.44 KB, 下载次数: 8

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

xwj960414
发表于 2021-6-16 12:27:55 | 显示全部楼层 来自： 中国辽宁营口
本帖最后由 woaishuijia 于 2021-6-24 03:37 编辑 + s4 Q- H3 Q2 E( j! x

  ^6 u$ T( i1 i/ Y6 v( s5 G交作业- k) u& p; m) D3 G, D( x3 {) ]6 u

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

ahu
发表于 2021-6-16 12:50:25 | 显示全部楼层 来自： 中国河南洛阳
庆祝   100周年
+ j+ g7 O: i6 K" O其他文字敏感！
' e! f1 ^) [* r4 c! _7 c
- o; K& R! k; k补充内容 (2021-6-25 10:23):
, [7 q$ @/ b! L  d360真是坑人，附件又没有传上去。

点评

ahu
附件怎么就是上传不了！  详情 回复 发表于 2021-6-25 10:25
回复

举报

塔山817
发表于 2021-6-16 15:16:48 | 显示全部楼层 来自： 中国山东东营
本帖最后由 woaishuijia 于 2021-6-24 03:37 编辑
/ G) G! h# `; k& _4 I9 Z4 i
7 u; X  t* z, M# H" Z/ V交作业1 }& m- ^6 d5 E5 F7 E7 p3 p/ x

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖+幸运奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

zjp
发表于 2021-6-16 15:19:46 | 显示全部楼层 来自： 中国浙江温州
本帖最后由 woaishuijia 于 2021-6-24 03:37 编辑 $ q& I1 {5 Q' O: [2 n; y& X; N

7 D( P( s; E5 l' i  K3 p& K交作业
6 R$ {) h6 d( m

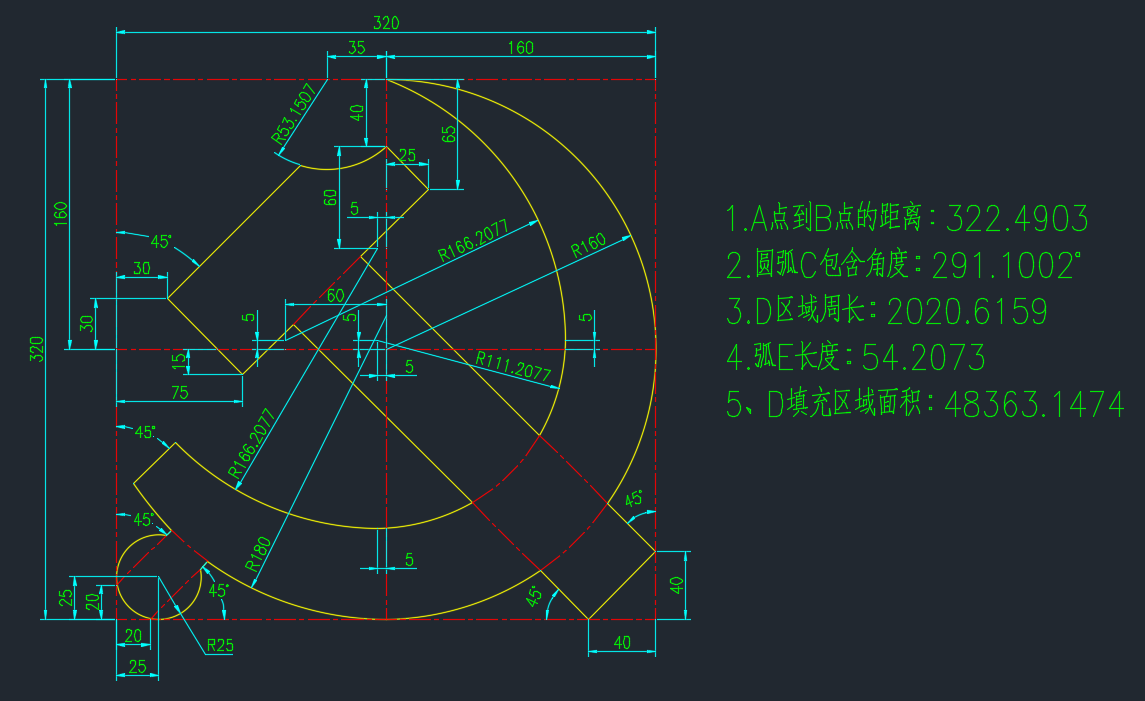

6月作业

6月作业

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

凤九天
发表于 2021-6-16 16:38:58 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 woaishuijia 于 2021-6-24 03:38 编辑
4 {; B& s$ d2 w8 v) \) F6 T, n
* o* N+ i, s: v" ~; ?# c5 J% k党的百年大庆到了，祝福我们的祖国繁荣昌盛。
- s* L1 h. m! h% S$ v

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

liuzhugang
发表于 2021-6-16 17:04:12 | 显示全部楼层 来自： 中国广东佛山
本帖最后由 woaishuijia 于 2021-6-24 03:43 编辑
) j+ j  z; l% e4 a8 d! V, ?7 n9 z
6 J) s1 o& r0 ?* d2021.06# x4 V% X- I% L

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

TKG-09
发表于 2021-6-16 21:04:31 | 显示全部楼层 来自： 中国湖南
本帖最后由 woaishuijia 于 2021-6-24 03:43 编辑
5 c0 X/ U5 I* J: X/ }/ \
+ t! s5 p* A$ \0 u# b. ?2021.06 作业，百年大庆。2 t. x) w/ p& T# @3 \8 \: M

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

长风破浪会有时
发表于 2021-6-16 21:42:36 | 显示全部楼层 来自： 中国江苏
本帖最后由 woaishuijia 于 2021-6-24 03:43 编辑 4 F7 L" N/ j, M5 R: q' D$ _

! T. U. N) J) l# s1 |* \交卷+ B) ]/ w9 p$ Q* k0 j9 y6 B4 h( W

新建文件夹.zip

113.79 KB, 下载次数: 3

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

hzh_79
发表于 2021-6-16 23:02:04 | 显示全部楼层 来自： 中国黑龙江七台河
本帖最后由 woaishuijia 于 2021-6-24 03:43 编辑 7 w: O7 u3 v0 t4 t

) v. f$ O" |, u- }2 Q交作业
9 o; ^$ K$ q/ m1 L2 s" t! B6 l+ @; V+ V9 X; j% U( S5 b9 F3 {
建党百年画党徽，不忘初心，牢记使命。: a5 n  Q7 Y: ~4 m; n' @+ T/ k

CAD几何作图竞赛题（2021-06）.rar

44.74 KB, 下载次数: 3

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

yangmei8
发表于 2021-6-17 09:47:57 | 显示全部楼层 来自： 中国辽宁营口
本帖最后由 woaishuijia 于 2021-6-24 03:43 编辑 + {2 z4 m0 u0 d* M. R

  U" }0 K8 b: w( B6 A' L2 [2021年6月竞赛题! o4 l: L+ r0 w& V: \  `+ K

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

骑猪撞大树
发表于 2021-6-17 10:42:43 | 显示全部楼层 来自： 中国河北石家庄
本帖最后由 woaishuijia 于 2021-6-24 03:44 编辑
6 D- ^, V/ j% \/ {& |" }: ]3 J8 |3 d: v8 i
交作业' A: x7 O. q( V! u: R

202106.rar

51.57 KB, 下载次数: 3

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

spar
发表于 2021-6-17 14:11:52 | 显示全部楼层 来自： 中国四川成都
本帖最后由 woaishuijia 于 2021-6-24 03:45 编辑
, q# ?* W8 q8 y- O/ w
% m% {" K2 w2 s/ K' w- a8 T* j6月交作业6 v5 N8 ^3 H' D8 l' U4 W

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

submariner
发表于 2021-6-17 14:41:18 | 显示全部楼层 来自： 中国河南郑州
本帖最后由 woaishuijia 于 2021-6-24 03:45 编辑
  X9 w7 ~! w1 F* ?1 X( k# M2 z9 F! b# f0 @
答题，压缩包含有PNG和DWG格式
2 N  x% U) h7 ?. M8 F

PNG和DWG格式.rar

178.34 KB, 下载次数: 9

PNG和DWG格式

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

o1ojacko1o
发表于 2021-6-17 16:13:00 | 显示全部楼层 来自： 中国山东潍坊
本帖最后由 woaishuijia 于 2021-6-24 03:45 编辑 & ^* ~2 N7 w7 m0 a" p, U! D, y0 ?7 A
+ V! B6 g! ?6 z7 U- A
练习
1 W' G/ ]! w9 j. R+ F 202106.rar (60.47 KB, 下载次数: 3)

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

搜一搜
发表于 2021-6-17 16:44:25 | 显示全部楼层 来自： 中国浙江台州
本帖最后由 woaishuijia 于 2021-6-24 03:45 编辑
, U( S5 r7 c7 u2 K
. R% c& q3 H7 s5 b! `4 X0 P" M4 j6月练习
" i* a: j1 k" B

6月练习

6月练习

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

shigl
发表于 2021-6-17 20:59:25 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2021-6-24 03:49 编辑 5 Y# n! ?: ^- @5 i
2005llnn 发表于 2021-6-16 07:428 H- E3 O5 U- N" W- w* j
CAD几何作图竞赛题（2021年6月），至6月23日止# u0 _+ q0 }: Z4 G3 X0 P2 x
一.竞赛题目：CAD设计标志202106
0 ?2 C; O3 n! l, P! E用AutoCAD作图法求出该题 ...
/ U5 y, D3 X3 r" L  g6 K$ p  j6 {% |5 A

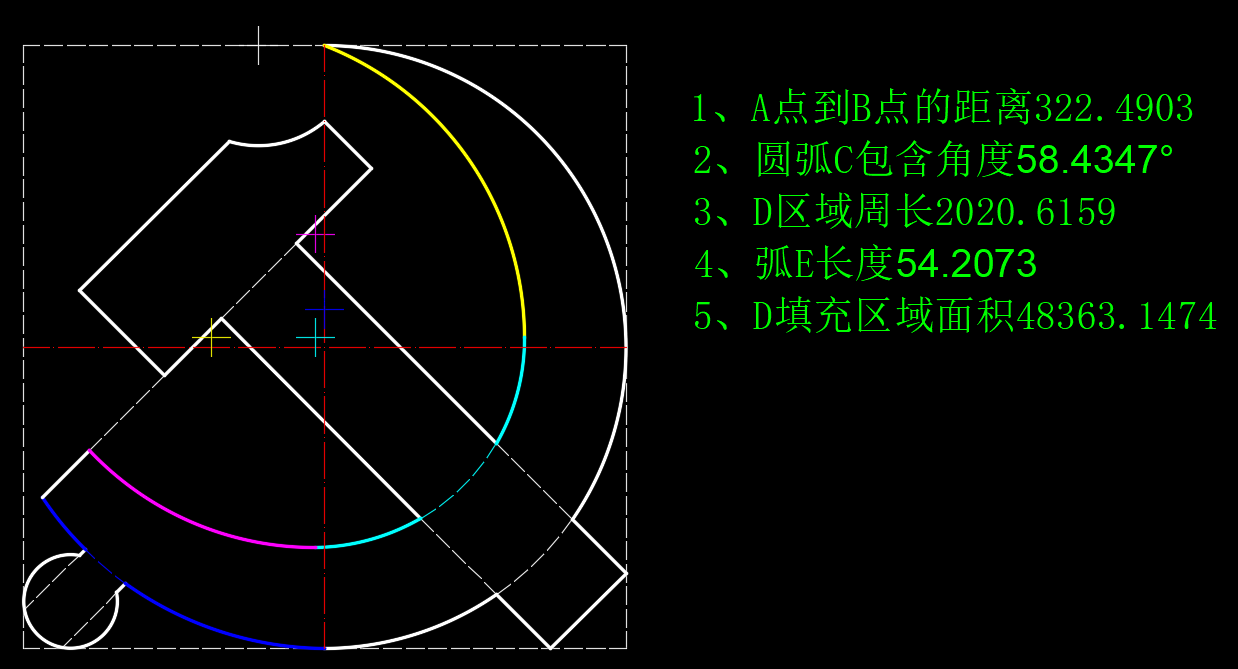

画了一下，交作业

党徽.rar

21.17 KB, 下载次数: 4

点评

2005llnn
请通过论坛短消息联系版主领奖。  发表于 2021-7-10 21:42

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖+幸运奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

chenqi
发表于 2021-6-18 05:43:02 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 woaishuijia 于 2021-6-24 03:50 编辑
1 K4 Q/ E( j( l
8 b+ \2 Y9 [/ k: w4 Y' F交2021年6月作业
$ e0 [& d" a4 k
! \1 `: j& C8 \- j7 ^' o1 [

2021年6月题.pdf

106.54 KB, 下载次数: 4

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

zhangwp
发表于 2021-6-18 09:13:17 | 显示全部楼层 来自： 中国江苏苏州
[ 本帖最后由 woaishuijia 于 2021-6-24 03:50 编辑 ]\n\n[ 本帖最后由 2005llnn 于 2021-6-18 23:56 编辑 ]\n\n[ 本帖最后由 2005llnn 于 2021-6-18 17:28 编辑 ]\n\n继续参与练习，但发现还是上传不了，先报到。

评分

参与人数 1三维币 +50 收起 理由
2005llnn + 50 一等奖

查看全部评分

回复

举报

dzgybao
发表于 2021-6-18 10:19:59 | 显示全部楼层 来自： 中国山东济南
百年大庆  光徽（辉）万张

点评

kuangben8
你的附件或者图呢？  发表于 2021-6-18 13:58
回复

举报

最美的太阳
发表于 2021-6-18 11:43:14 | 显示全部楼层 来自： 中国浙江杭州

作业

本帖最后由 woaishuijia 于 2021-6-24 03:50 编辑 $ h) e2 A. b2 }: S0 |9 ?/ X' V
% d% S- C; r7 G1 B/ K) ^

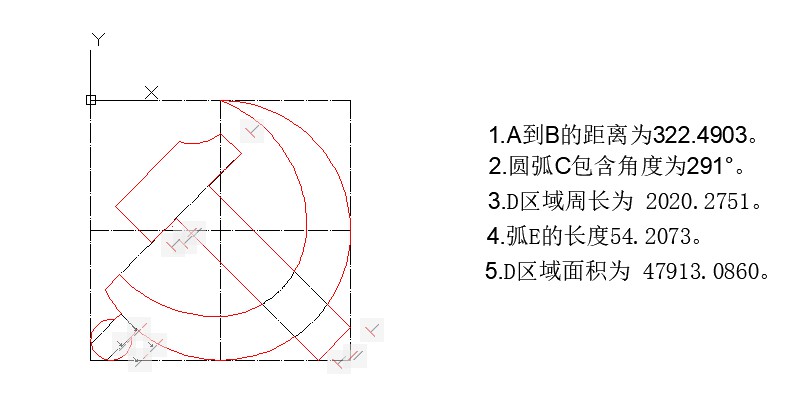

作业

CAD设计标志202106.zip

80.23 KB, 下载次数: 5

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

chuangking
发表于 2021-6-18 12:23:55 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2021-6-24 03:50 编辑 8 B. u3 V/ c; G- L" ?
. t6 d: ~. }7 u" d
上交作业了，

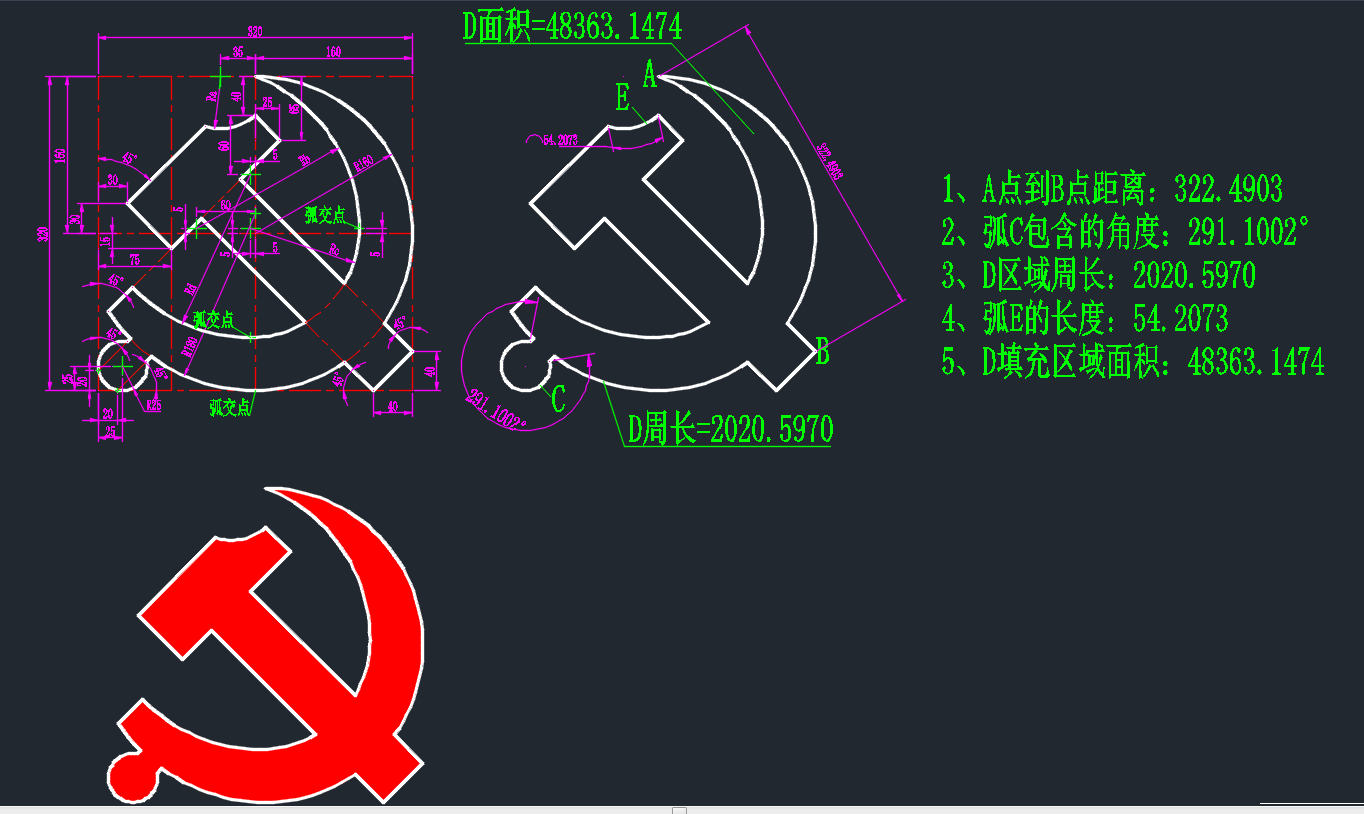

CAD练习题 党徽.png

练习题(党徽).rar

190.19 KB, 下载次数: 2

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

大隐于市
发表于 2021-6-18 19:25:20 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 woaishuijia 于 2021-6-24 03:50 编辑 0 z" \* F8 m0 [7 k, t; `" J& D

" Q4 S+ \( a' s& [& b: A党徽真的是按这个比例绘制的么？& e. [6 n) ?9 [0 F4 F% X# U

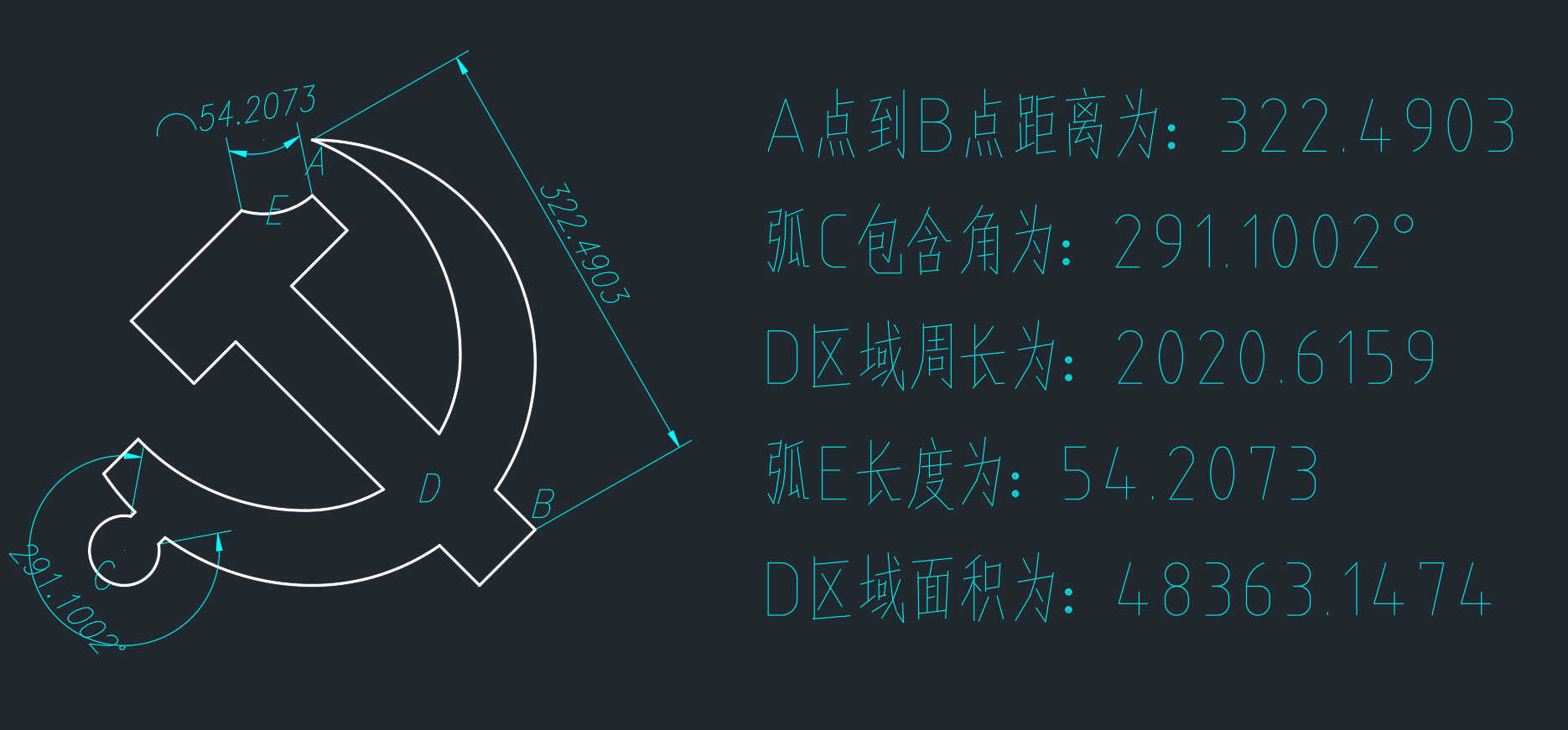

2021年6月习题

2021年6月习题

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
kuangben8 + 10 鼓励参与。

查看全部评分

回复

举报

下一页 »
发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
