SOLIDWORKS 配合报错分析及最佳配合方法

李丶伟

SOLIDWORKS 配合报错分析及最佳配合方法
3 P5 D5 X, b$ a: k, L近期很多客户提出在SOLIWORKS装配过程中，若把装配体内部分零部件固定，保持位置不变；然后，由于需求，添加修改了部分配合，为了查看装配体的运动状态，又将零部件变为浮动，就出现了下面的配合报错了，针对配合错误，我们该如何解决或在项目初期就避免呢？
& F; V- W3 {% O- a0 n
一、可能的原因：
- [( z7 \* o  ]* K& R: J) R6 a; I过定义、零件修改参考丢失、装配图外部参考引用处理不当、未及时更新装配体及柔性装配体等；
1 w5 c5 s1 Y1 o  K# L- g! a二、配合错误符号：
2 X! W( t( x3 r/ ^7 }- G2 R1、红色
: X" x6 _8 o) @配合被违背；零件没处于配合所指定的位置中；另外一个原因可能是配合引用参考（面、边线、基准面等）不再位于模型中而悬空，先调查红色的错误；
2、黄色
9 _8 l9 l6 ]; F$ `$ F! t配合已满足，但另一配合（通常红色）正尝试以将违背该配合的方式移动零件；造成配合冗余；
2 i7 a" d- k4 \3、示例：左右零部件为固定，蓝色零部件浮动，灰色块和蓝色块之间存在重合配合（配合1）

在蓝色块和橙色块之间添加重合配合时，形成一个配合（配合2），而此时：
配合2：显示红色
配合错误，因为零件不能按该配合的要求进行移动；
配合1：显示黄色
' c" ^; d' P; G4 t" B8 N配合错误，因为红色配合错误正尝试移动灰色和蓝色零部件，违背了它
% D0 j0 B' d2 M3 M1 e( c4、设计树中零部件的 (+) 和 (?) 前缀之间有间区别：
: ?- G4 a: i4 h; P7 t; q) Z9 G" e(+) = 过定义    存在有冲突或冗余过定义配合，最好是一出现过定义配合就进行修正；
(?) = 无解    SOLIDWORKS 不能求解配合，更改配合方案；
三、解决配合问题：
9 I. _0 F4 }3 l- W- ^4 ~（一）Ctrl＋Q强制重建错误，查看什么错：Ctrl+Q可以强制刷新整个模型，避免前期未刷新的潜在配合错误，而导致后期配合错误复杂情况，特别是在执行一些关键步骤过程中，Ctrl+Q尤其重要，并查看是什么配合错误：

( k  B# ^4 Q& a  }（二）手动排查错误：
1、缩小错误范围，比如开启子装配体进行修正；
8 [2 F$ a. D0 p% q# q1 M' A: Q2 ^2、当配合产生过定义的时候，我们可以手动删除多余的配合即可修改错误；
3、参考丢失：当零件修改后，当配合的元素被改掉后，常常会出现参考缺失情况，建议用户配合时候多用面配合减少边线配合方式；
（三）MateXpert对错误快速诊断，并按提示修复：
, V3 g3 m5 G6 L9 T$ j
+ J  m" p8 x' N, N! P+ |1 W" M( ~（四）查看配合和从属关系：
3 z% ?% Q! `9 y若想快速查看配合关联的零部件，可使用“查看配合和从属关系”，快速梳理它们间的关系，并进行修复；
0 e5 C/ J, a0 _' \) j. p
2 }. K, e7 U' r四、推荐的装配技术：

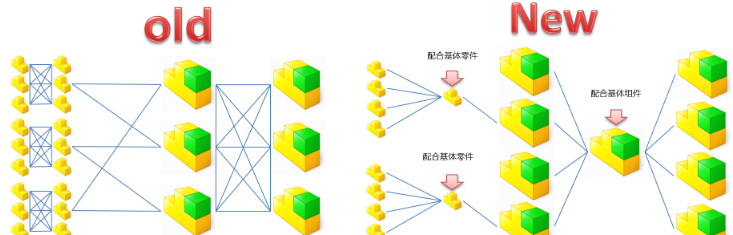

（一）客户在处理装配体过程中，模组中均选择公共参考零件，避免循环参考，这样装配体配合关系清晰，易于减少参考错误的发生，同时在发生错误时可第一时间锁定到子模组中快速修正；
$ O" a! [1 N0 i% E
（二）多用子装配体，多使用基准面配合：
. F) I7 [  u* D+ c- @! R% u可以避免在顶级特征树中存在太多的配合关系，否则顶级特征树更新时所有配合关系也会更新；
4 K; c! r! R" x  s! _: J9 G对于带有大量配合的零件，使用基准轴和面为配合对像可使配合方案清晰，不容易出错；
% Y+ B) Z2 r5 C  B, H" t/ S& W8 U' p
（三）装配关系：配合尽量选择一公共参考，避免“链”配合（用装配体的公共基准）；

& F# w/ s: ~" X1 Q' O（四）装配体配合关系应用对性能的影响：
1 c* O8 |( O/ s. R下列配合关系的计算速度(从快到慢):
3 o5 S% q' z5 R) s& J4 ?1 v  t1、关系配合Relation Mates(重合.平行等)
, [; @# b8 S, z: m: E2、逻辑配合Logical Mates(宽度，齿轮，凸轮)
" r- O$ L) n2 S3、距离配合Distance Mates
5 g, t9 Q) V* T. j4、限制配合Limit Mates
