创建线路几何体

1

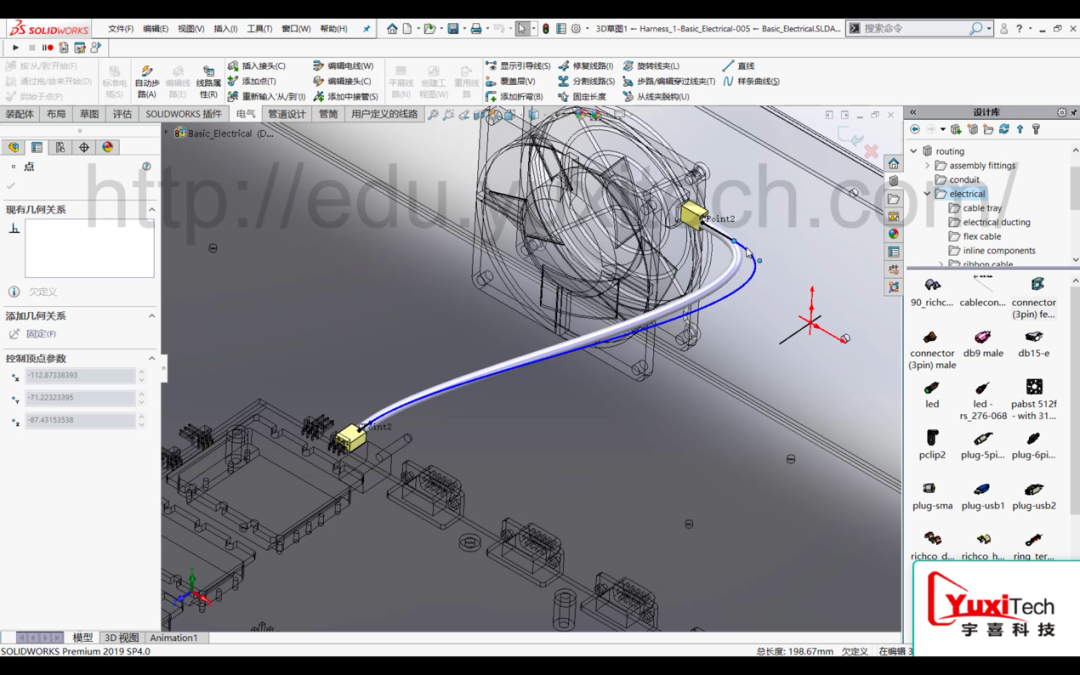

在【设计库】>【routing】>【electrical】，找到“3pin连接器”（connector 3pin）零部件，长按将其拖放至底部插口图形区域并松开鼠标

2

左侧自动弹出【线路属性】命令栏，点击“确定”/“√”以此关闭该命令

·注：完成之后3pin接头末端会自动生成一条端头线

3

重复第1步在风扇口放置接头

添加电线至线路以及设置管教

1

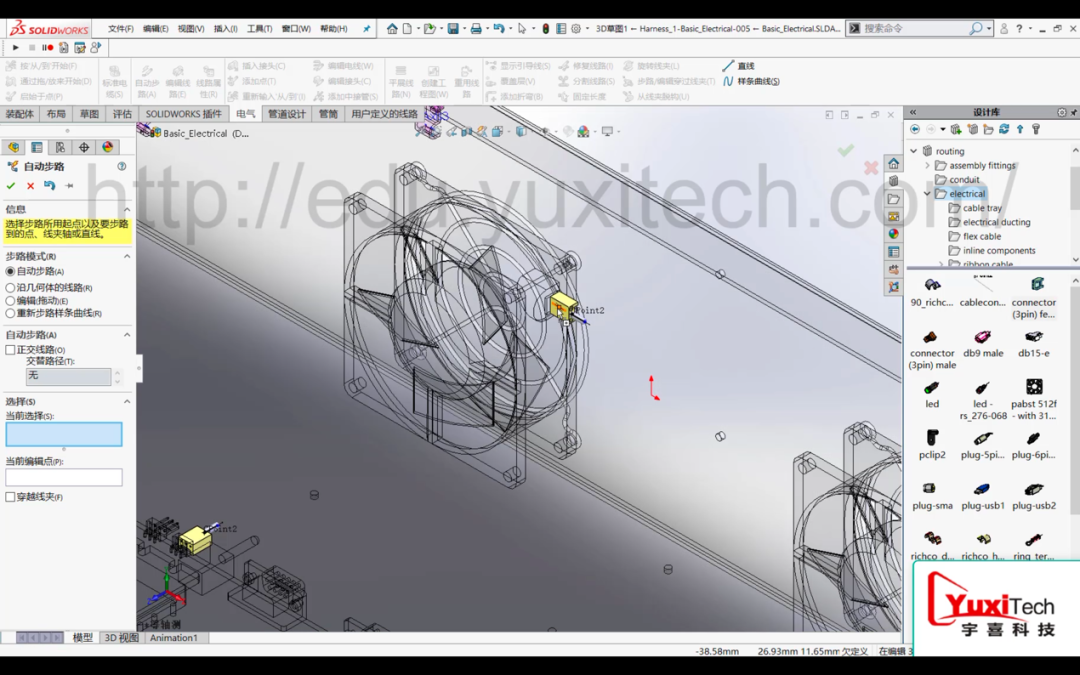

点击【自动步路】>【当前选择】下的空白栏框

2

选择一个接头端头线末端端点

3

再点击另一个接头端头线末端端点

注：这会自动生成一条连接两个末端接头的样条曲线（自由曲线），也可以被称为路径

4

点击“确定”/“√”以此保存【自动步路】命令更改

5

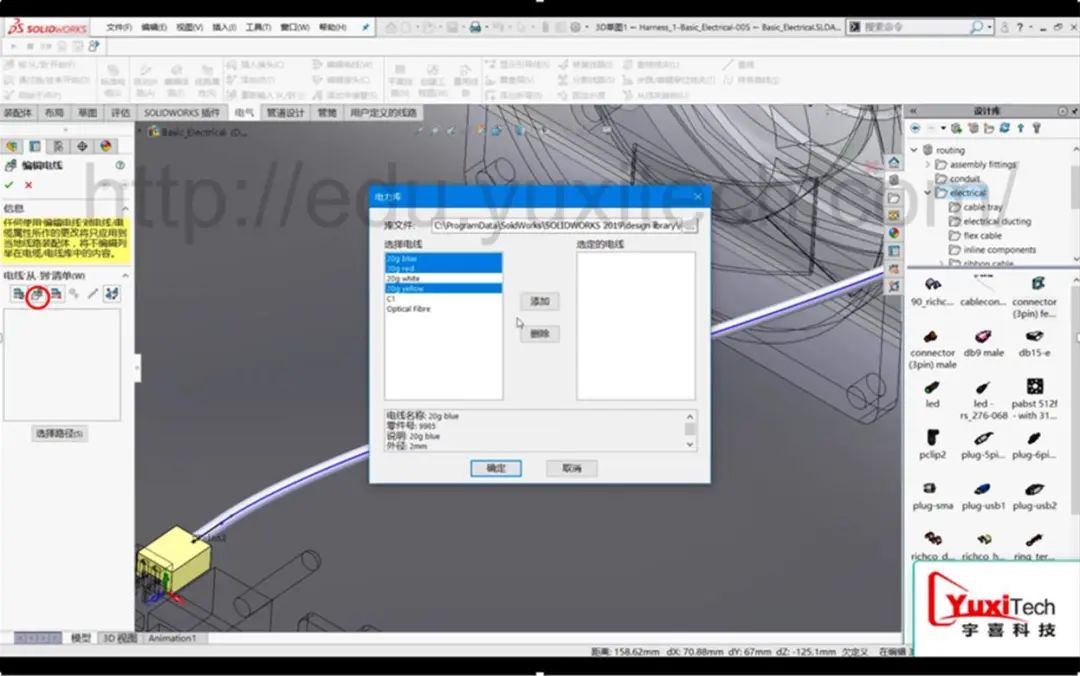

打开【工作栏】>【编辑电线】>【添加电线（图标）】

6

按住Ctrl选择“蓝”、“红”、“黄”三色电线

7

点击“添加”，点击“确定”

注：由于添加了3条电线，线路直径会有一定添加

状态栏也会显示添加的电线名字，每条电线名字前面都会有一个“惊叹号”

/“！”标志，这是因为这些电线还未选择路径

8

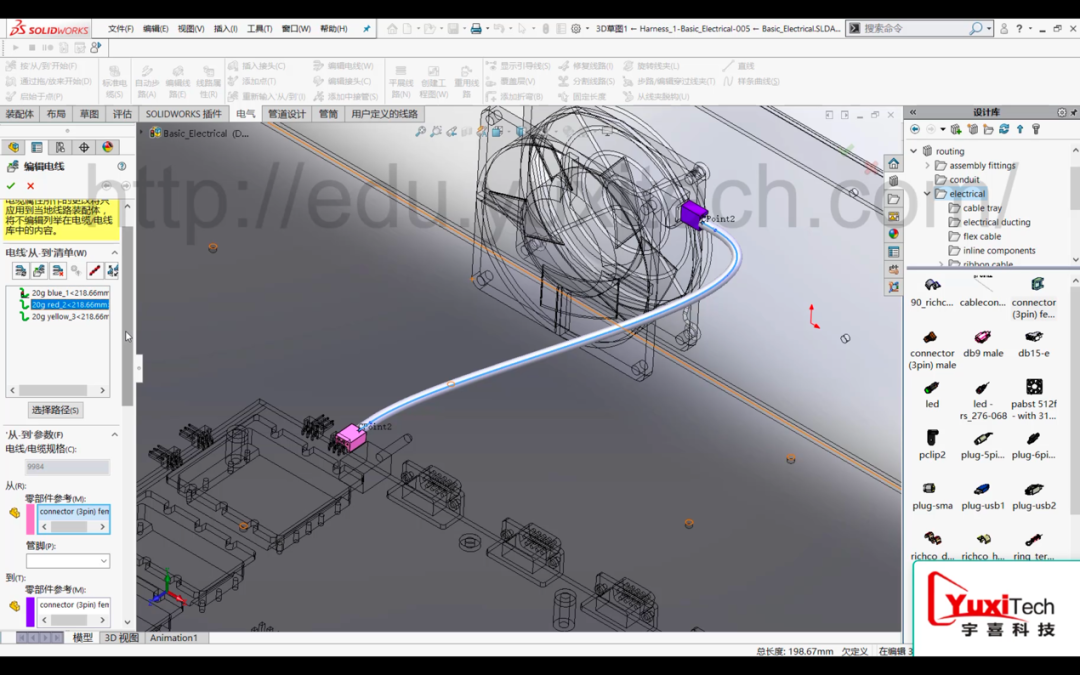

在【编辑电线】状态栏里选择“蓝”、“红、“黄

9

点击“选择路径”，点击要选择的路径

注：由于添加了3条电线，线路直径会有一定添加

这使两个3pin插座（风扇和底部）各拥有3个管脚

10

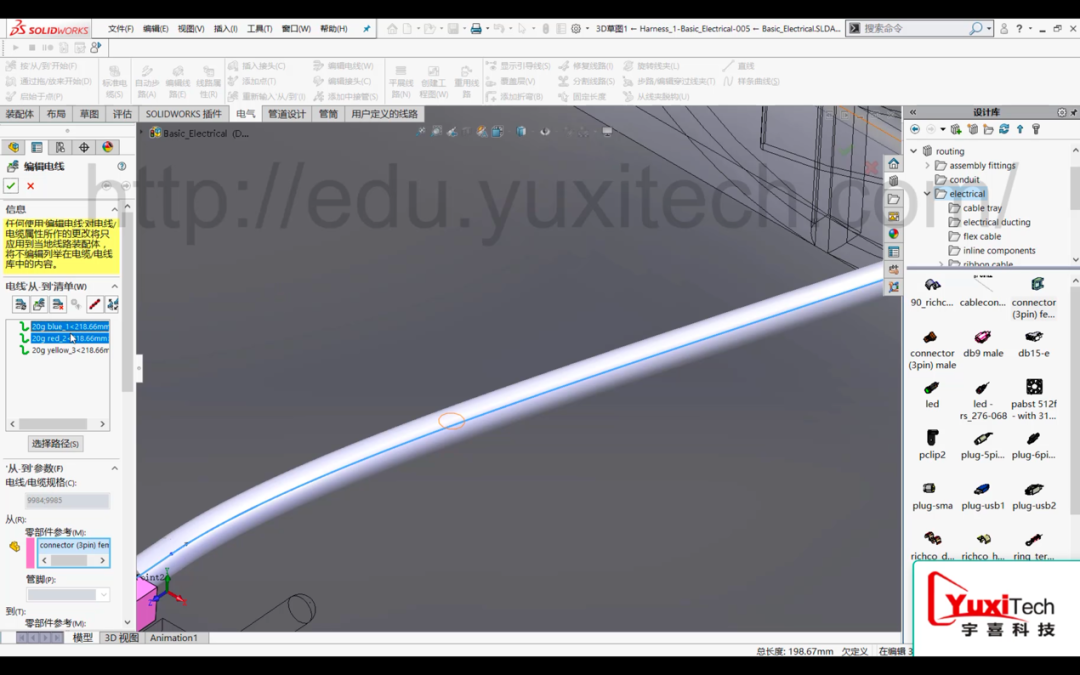

点击“确定”/“√”以此保存【编辑电线】命令更改

11

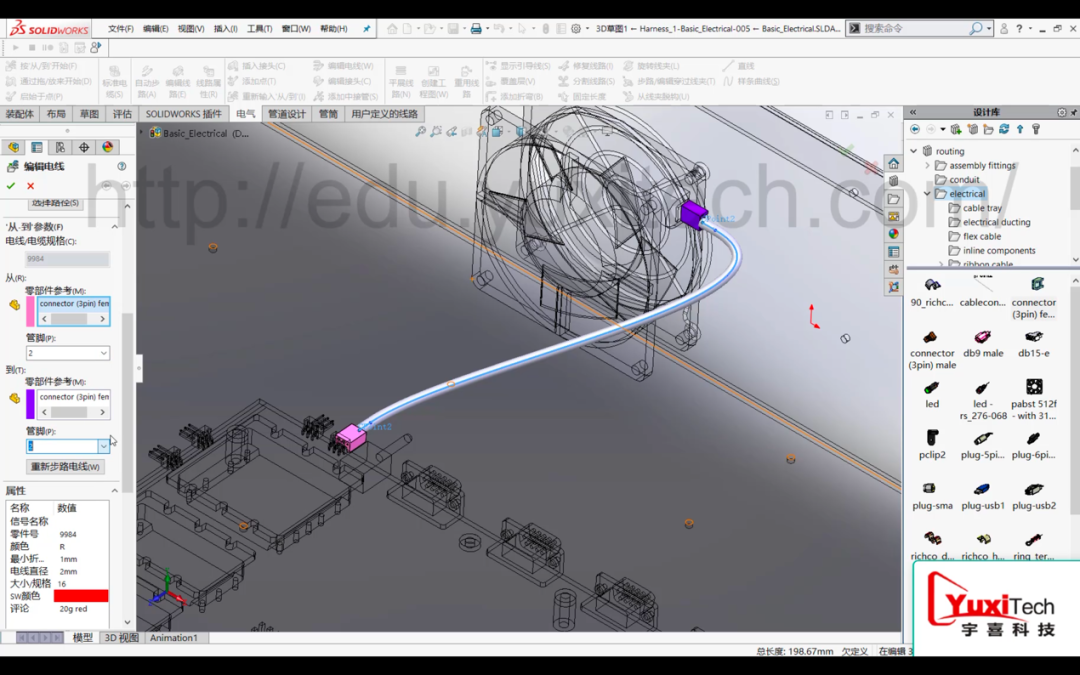

在【编辑电线】状态栏里依次选择电线“蓝”/“红”/“黄”，拖动滑动条并依次设置该电线“从”-“到”的管脚数至1-1/2-2/3-3

如：电线“红”的“从”管脚设置为2，“到”管脚也设置为2

·注：这给三个颜色（蓝红黄）电线指定了从一个3pin插座的第1/2/3管脚到另一个3pin的第同一束管脚

12

点击“确定”/“√”以此保存【编辑电线】命令更改

13

拖动样条曲线节点，根据需求与实际情况改变线路形状

将虚拟文件转化为外部文件

1

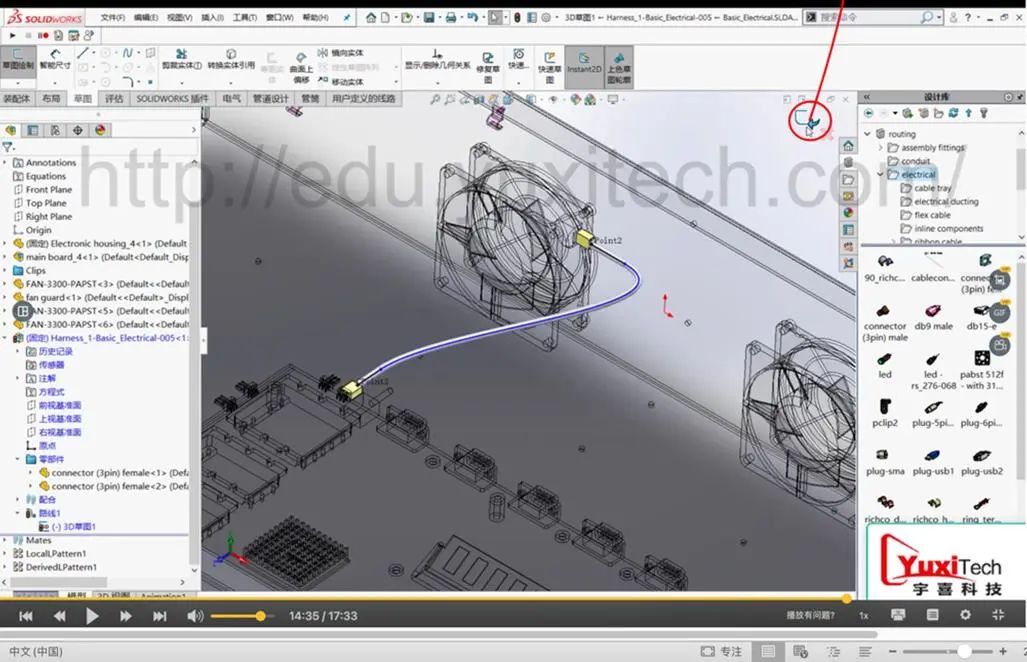

点击右上角退出图标退出“3D草图编辑状态

·注：子装配体自动生成一个叫【线路零件】新的文件夹

2

再次点击右上角图标退出子装配体编辑状态

3

打开【线路零件】文件夹

·注：线路会呈现为蓝色

·注：文件夹里面有一个包含电缆、导线、base electrical的零部件，名字被中括号包裹，这意味着这整个零部件是一个虚拟文件的状态

4

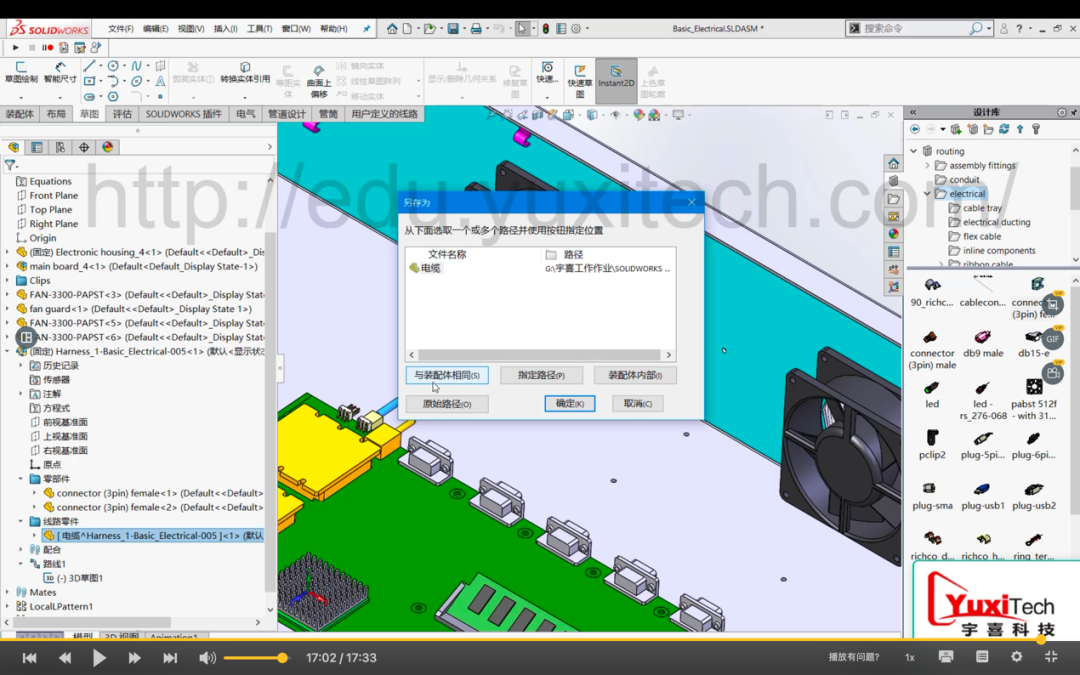

选择文件夹里面的零部件，单机右键并点击【零部件】>【保存零件】

5

选择“与装配体相同”，点击“确定”

·注：零部件的名字里中括号消失了，这意味着它从虚拟文件成为了一个保存在电脑里的外部文件
