SOLIDWORKS Electrical工程属性配置与图框

yuxitech2014

导读

很多工程师都是直接使用现有的图框，但是现有图框会遇到一些问题，自己想显示的内容不知道怎么设置出来，或者是图纸显示的内容太繁杂，行列号不符合自己的习惯。这些问题都是关于图框模板的设计。

一、关于工程属性设计的问题：可以使用属性中多余的用户数据或者是可译数据进行修改。

操作方法如下： 1.  打开【工程属性】界面，点击【自定义】按钮；

二、说明、用户说明、可译数据等名称可以在【数据属性】-【标注】修改；

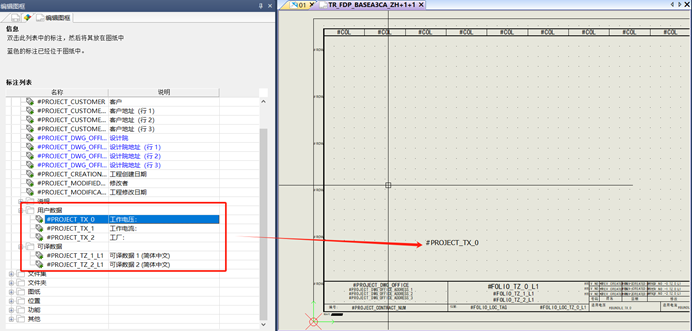

三、接着打开该工程，在【数据库】-【图框管理器】-打开图框，把相应的标注双击选择，摆放在合适的位置即可；

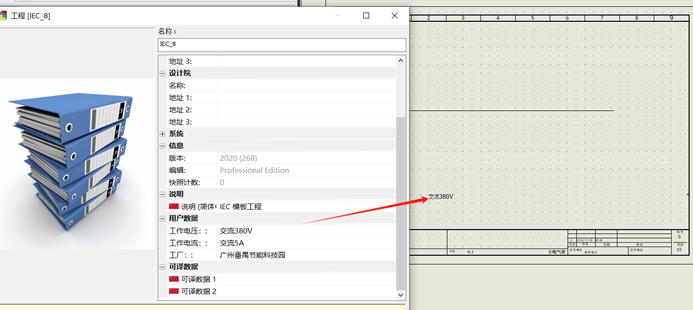

四、在对应的位置填上需要的内容，步骤三中选择的标注就会映射出现相应的内容（如图4），其他的标注添加方法和第三步一样，例如（行、列等需要在图框中显示的内容）。
