[原创] SolidWorks Flow Simulation 和 Simulation 联合仿真

[复制链接]
发表于 2024-3-4 14:42:56 | 显示全部楼层 |阅读模式 来自: 中国

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

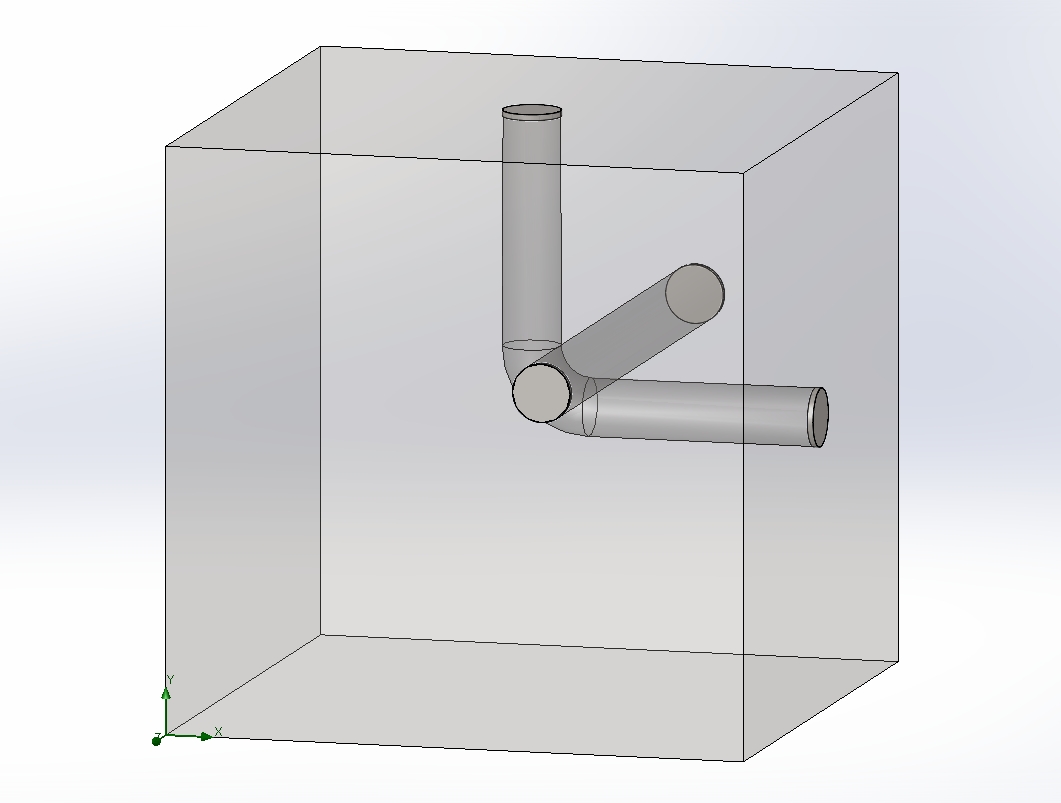

和朋友聊天、交流后,学习用应力分析校核阀块的壁厚,想到应用流体分析和应力分析联合仿真校核阀块。
" ?: C) e) z" ^/ ]$ |1.简单的建模用来验证想法8 G6 Y* x4 i" g. E7 v

01

01
- W4 E$ w+ c0 v: f0 G" R4 o% K( X
2.设置出不同的壁厚
' m3 ^* f! C8 t& F+ q; _

02

02
1 o3 r. o6 O* S( o) }4 V8 T. m" v; R

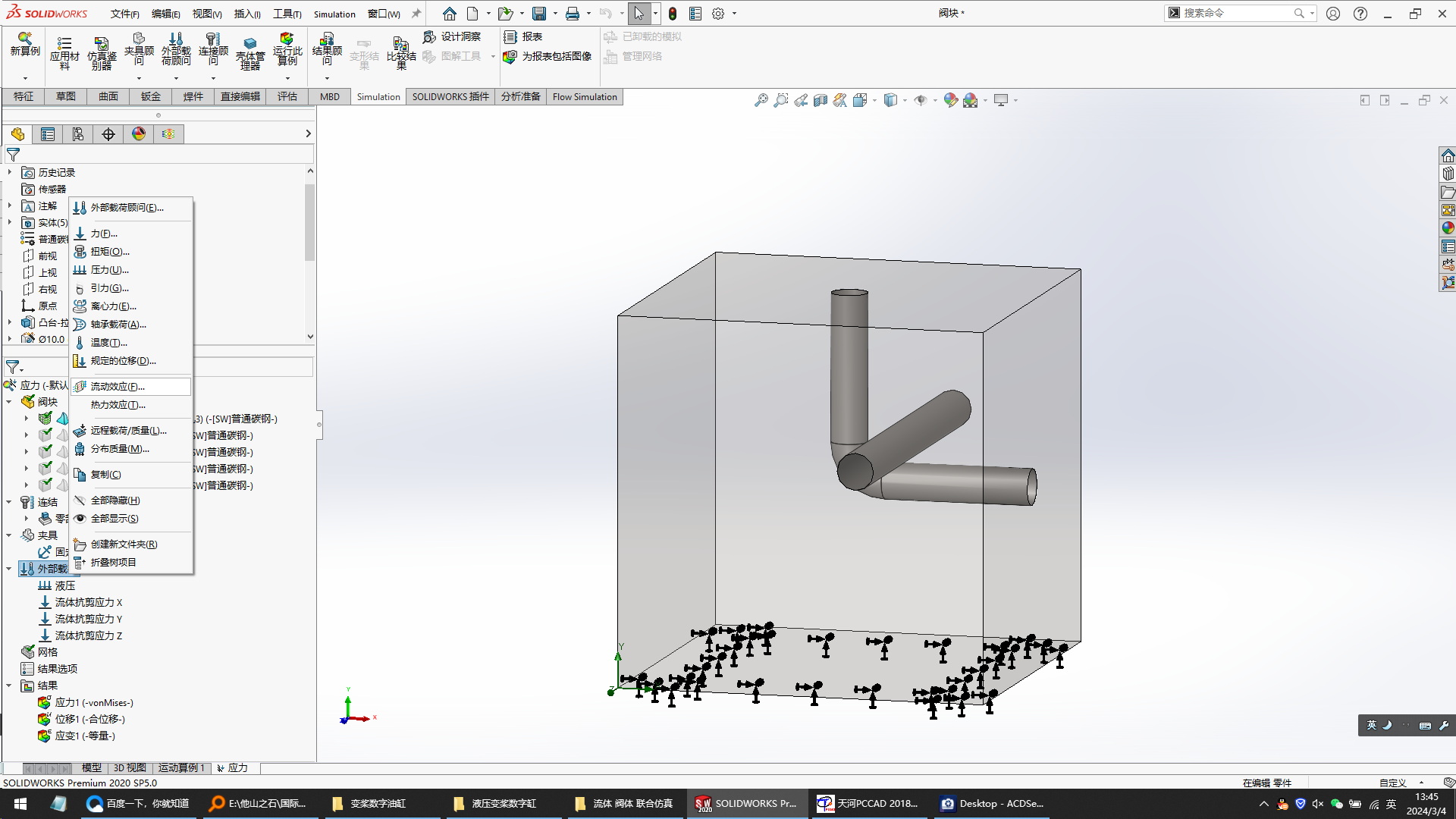

3.设置边界条件
: J" x8 M6 A$ ]# T& @: K" G

03

03
) |' D/ y3 o/ X. k; B; n4 K: b* f
4.Flow Simulation 计算流体压力
9 l. a. k0 X! d6 A# f

04

04

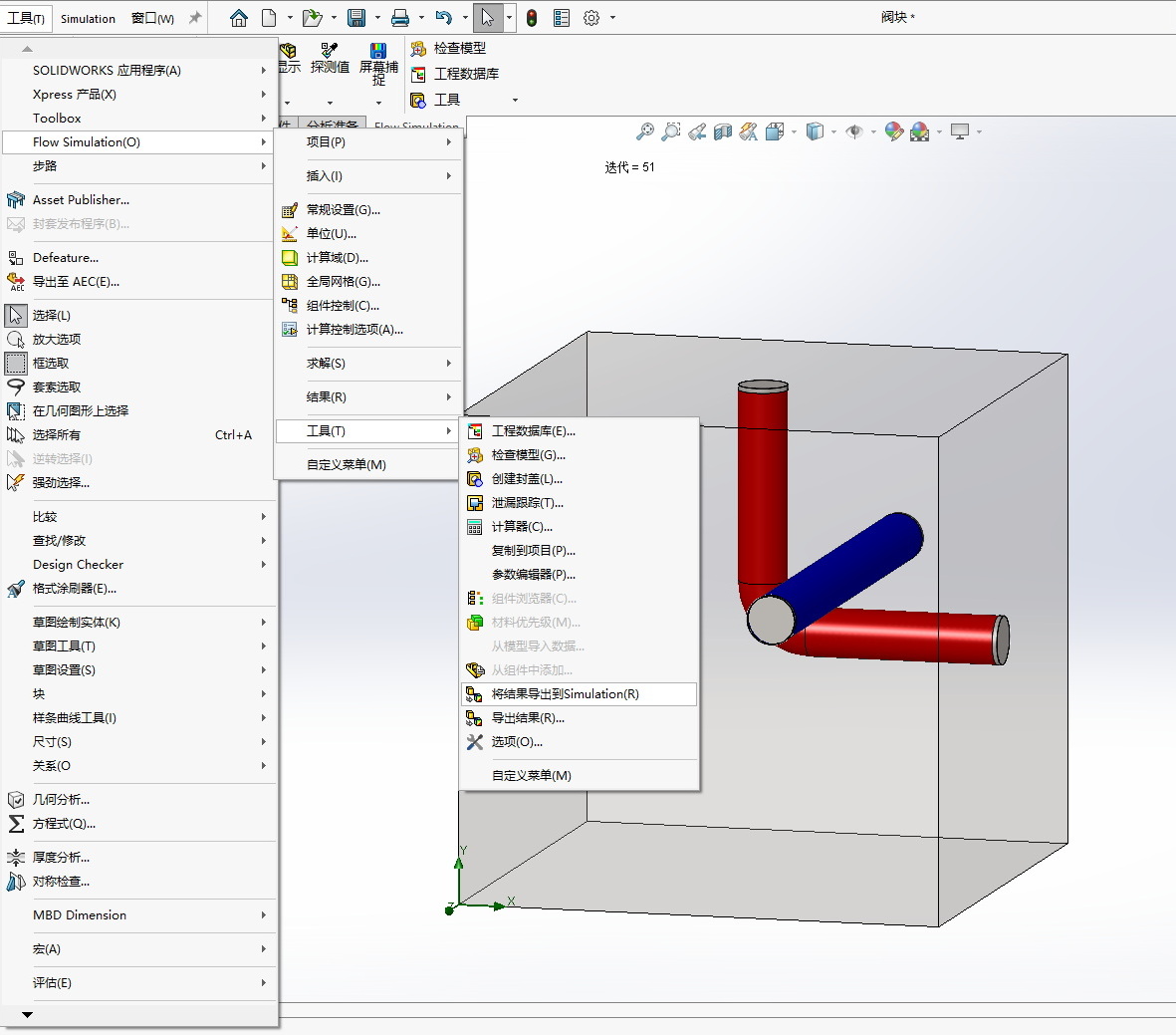

$ R4 d& i! ~0 o& s$ V1 R) p& b5.Flow Simulation 结果导出到 Simulation
$ E9 R  L% d$ f3 ]6 C( C

05

05

9 `9 b, m! D2 w/ \( i% n' \6.Simulation 加载流动效应载荷
" g1 x8 ~# \( y7 R9 M6 x, c0 P

06

06

- I' H: E# H! l9 u$ }* e2 q7.选择Flow Simulation 的结果进行加载! Y$ _& f5 M+ u/ O) O2 E/ H# L/ G

07

07

+ Y, e4 ~5 U% Y6 o! @5 w8.Simulation 计算阀块应力& ^0 J7 h) R5 ^

08

08

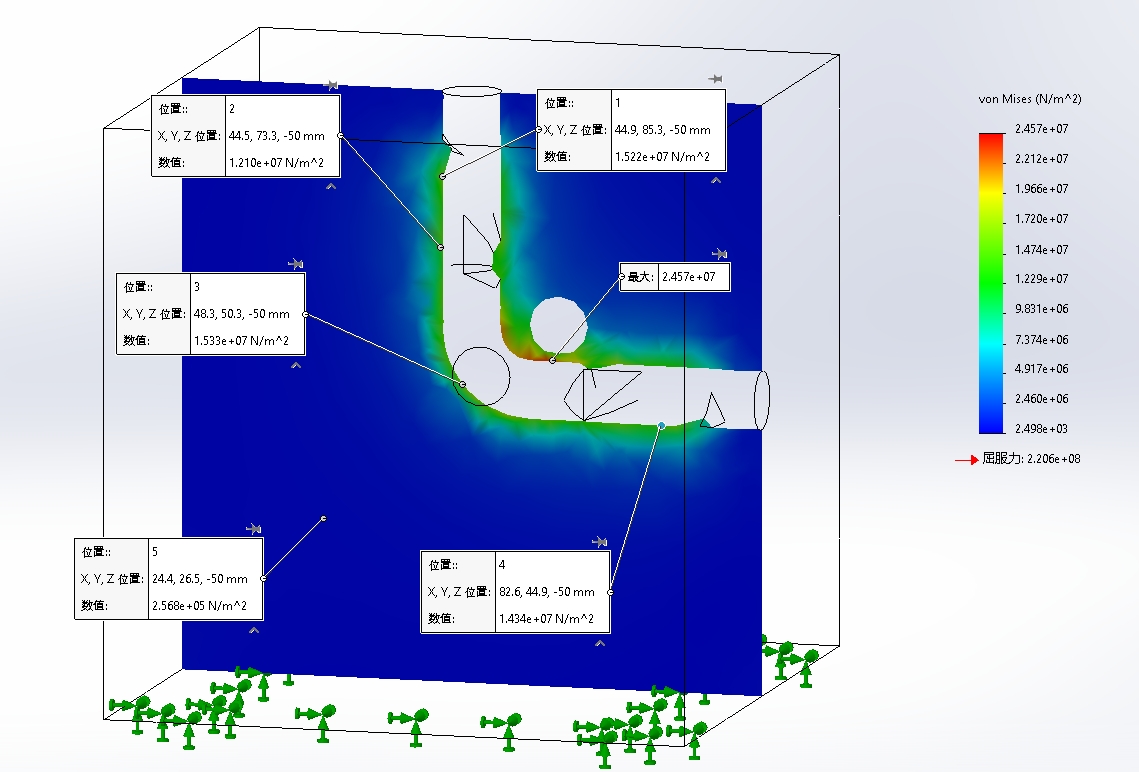

: n' M6 B+ K1 h9 S' _& ?' K$ U9.在阀孔的其他地方,应力接近于液压力, }0 G* B* V# C! h+ i: H

09

09
+ t; M  c1 j! R6 d: O0 R
想计算一个真实的阀块,计算量非常大;
  f& G! X! a" G; B6 X- m2 S操作中,感觉用板式阀的阀块好设置;用插装阀的阀块需要修改模型;; W* w; m7 O6 v

# U& |$ n% S; M  t" b7 L" V第9步,是想简单的校验一下计算结果:在阀孔的其他地方,应力接近于液压力,应该算正常吧?
/ S/ w0 Y  N9 K/ s4 x请论坛里各位前辈看看是否问题2 V& @: f% g, k+ V! V% X

( {2 M0 d4 @0 Z: T1 I5 E
/ O6 J( X" I# Z+ v8 s
发表于 2024-3-20 10:33:30 | 显示全部楼层 来自: 中国浙江台州
不会仿真,楼主可以分享点资料

点评

报告版主: SolidWorks Flow Simulation 的教程帮助里有,也可以找中文版的。 [attachimg]2363252[/attachimg] SolidWorks Premium 的教程帮助里有,还有模型。 [attachimg]2363253[/attachimg] 两者结合联合仿  详情 回复 发表于 2024-3-23 15:03
 楼主| 发表于 2024-3-23 15:03:02 | 显示全部楼层 来自: 中国北京
zls888 发表于 2024-3-20 10:33
7 w. l4 X' I1 E) n# v' W8 X4 h不会仿真,楼主可以分享点资料

. Q; b/ Z3 l: T0 O报告版主:
" `. N  @: M  r; R8 R0 s  v% SSolidWorks Flow Simulation 的教程帮助里有,也可以找中文版的。

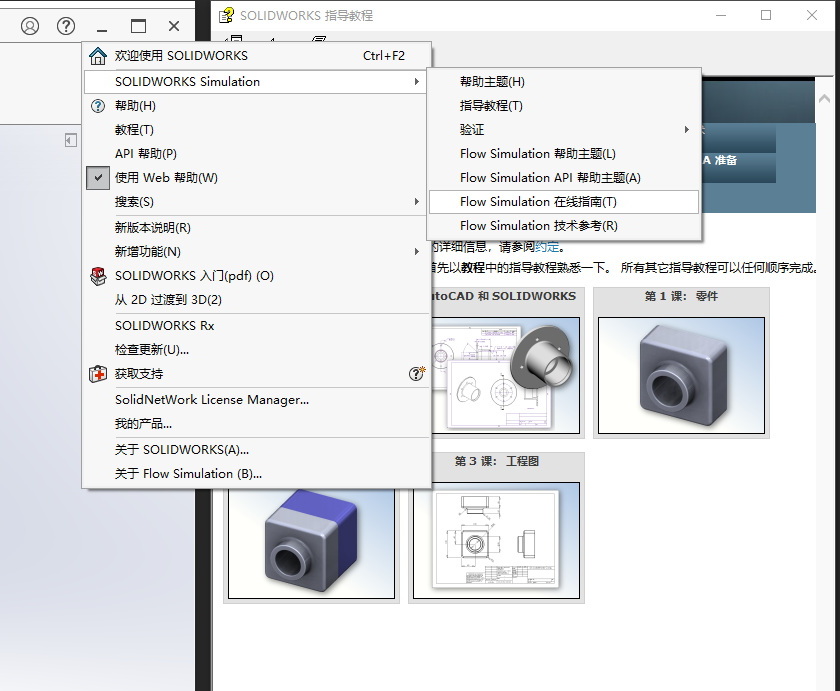

1 l( ~6 z" }. d. C' E+ w( S1 b& C2 V+ Y 01.jpg ' `$ z# Z3 P8 \9 V; a( s* w
SolidWorks Premium 的教程帮助里有,还有模型。$ n3 e2 _8 c0 p9 Y- U- t
( h6 g) P+ q# c5 h- g$ D两者结合联合仿真参考这一章:
9 ?7 I, ^4 m3 V8 l# `* @4 h8 ? 03.png
# b4 h* \% j% q+ t7 o' _) S小生根据教程摸索着自学的,有很多不足,缺乏验证。希望能在论坛里学习、交流。( u$ T! ~# G  l0 i5 S  ^& {+ Q
