如图弯曲管件如何用SW制作?[内详附图]

heatercn · 发表于 2006-11-13 19:31:06

您需要登录才可以下载或查看，没有帐号？注册

x

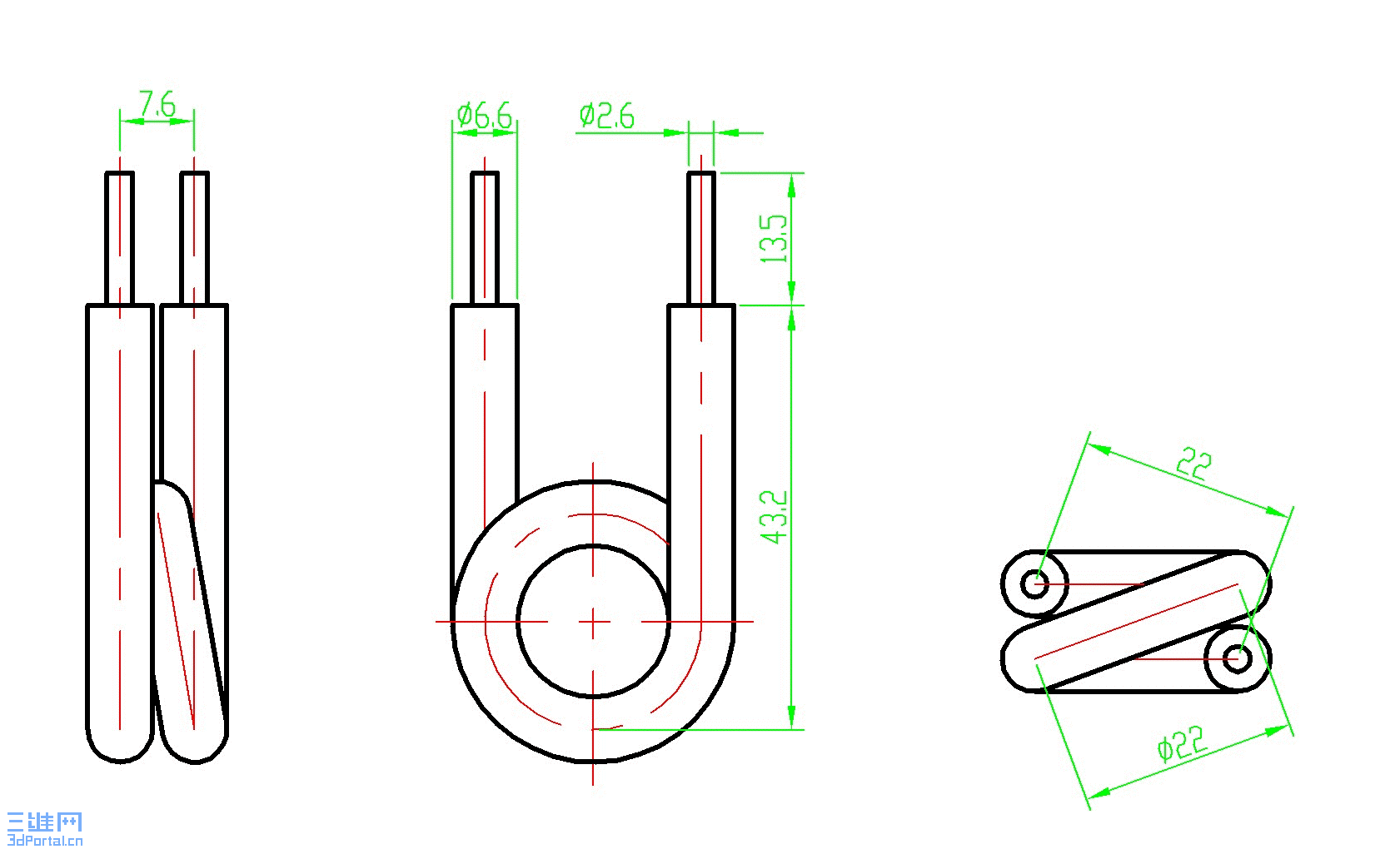

用SW制作,请帮忙!!!

[ 本帖最后由艾飞于 2006-11-14 17:37 编辑 ]

woodwolf · 发表于 2006-11-13 19:57:16

开始和结束处比较简单，中间部分可用螺旋扫描。

heatercn · 发表于 2006-11-13 21:06:44

试过了,好象不对,最后两脚要平行!!!

zlt5270 · 发表于 2006-11-13 22:14:34

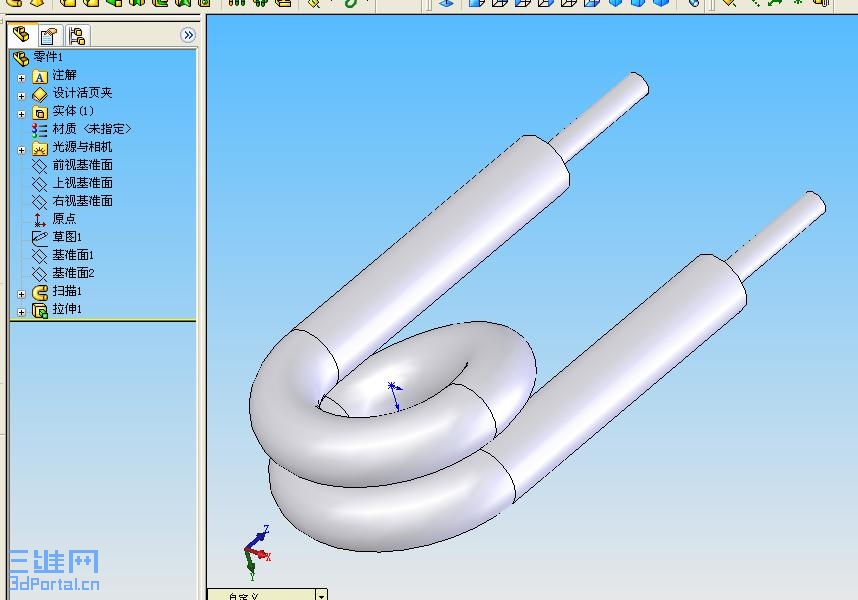

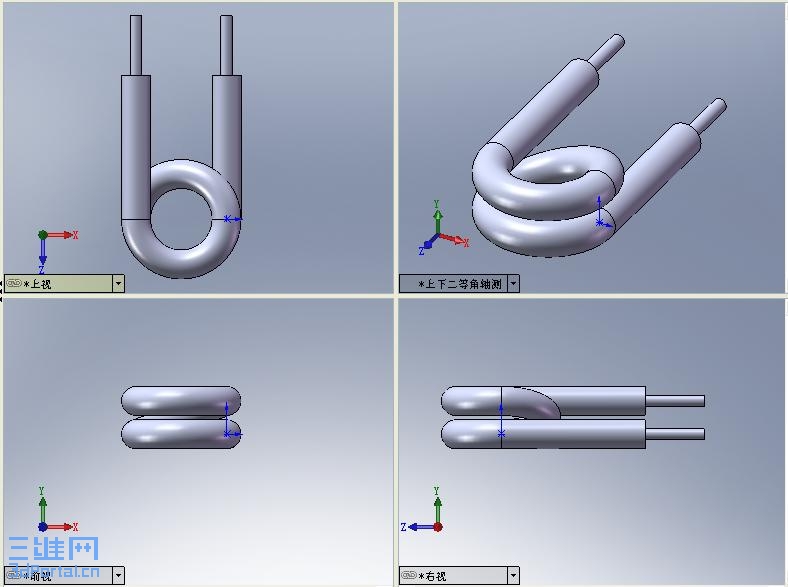

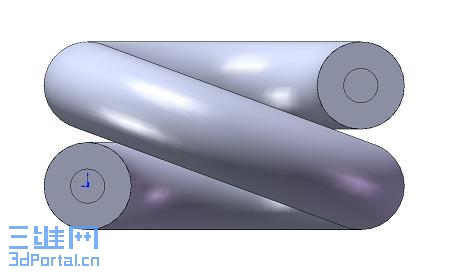

看看这样可以吗？高手指教

xuhongejo · 发表于 2006-11-14 00:48:32

原帖由 heatercn 于 2006-11-13 21:06 发表4 w' i5 O& c3 ]9 q1 a# |
试过了,好象不对,最后两脚要平行!!!

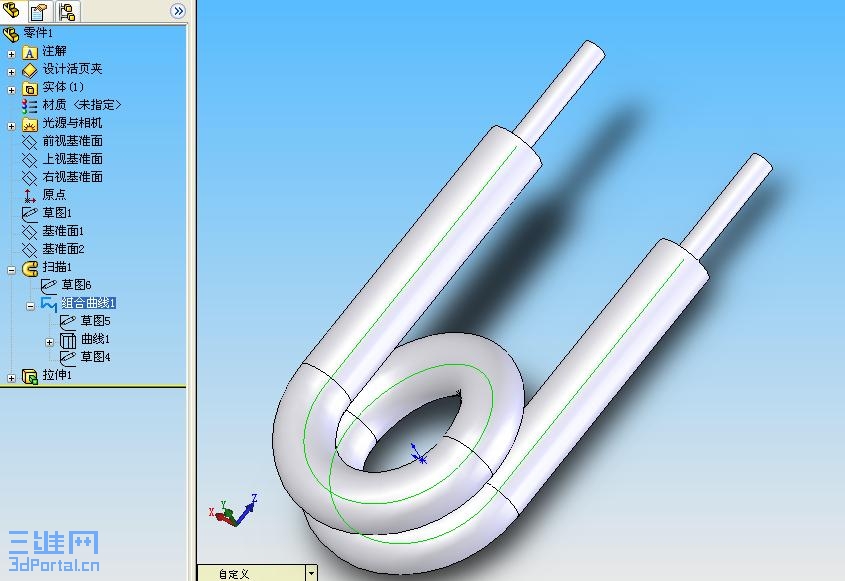

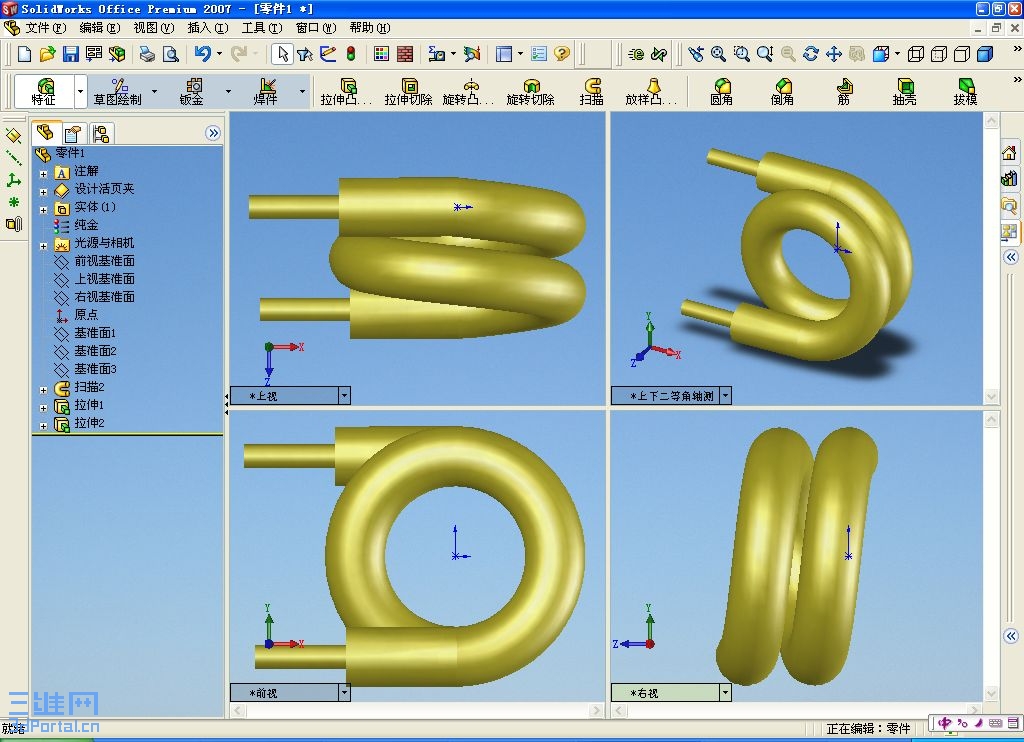

4楼的做法有问题（不能用螺旋线扫描，否则上、下半圆不与水平面平行，关键还要满足22这个尺寸）。这个弯管看似简单，其实做起来还要费点思路。上传一个文件，希望大家提高。

[ 本帖最后由 xuhongejo 于 2006-11-15 14:52 编辑 ]

q603836 · 发表于 2006-11-14 11:24:48

以前好象有人提出来过了，应该不太难的

fspada · 发表于 2006-11-14 14:03:01

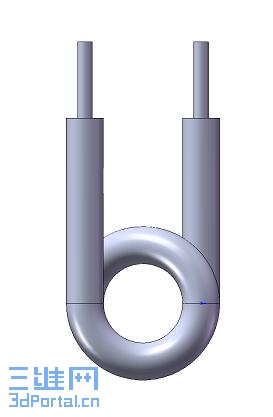

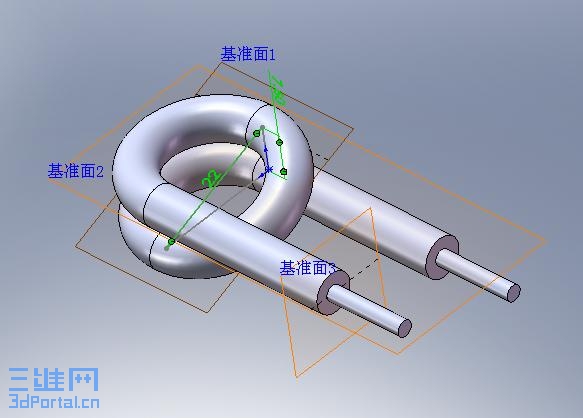

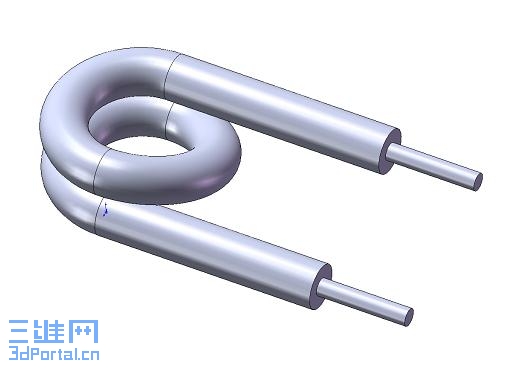

下图是我的画法，小圆柱不画了，请高手指点更快捷的方法。

lsch0078 · 发表于 2006-11-14 15:13:44

５楼做的对吧，应该学学

heatercn · 发表于 2006-11-14 17:36:06

5楼是对的,我下载不了文件,应该是对的!谢谢!

a-lan · 发表于 2006-11-14 18:54:40

恩，不错呢，5楼画的挺好
：）

chumc · 发表于 2006-11-15 11:19:30

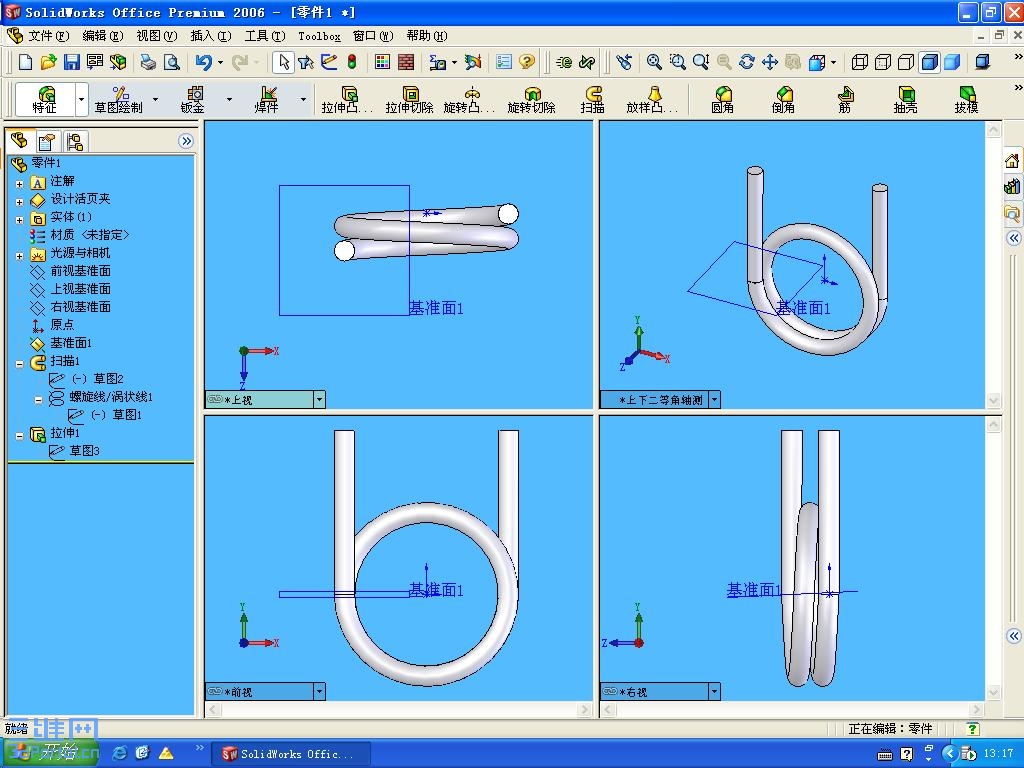

学习，我也来一个:Q :Q

[ 本帖最后由 chumc 于 2006-11-15 11:23 编辑 ]

forglory · 发表于 2006-11-15 11:51:26

高手现身指点一下吧

fspada · 发表于 2006-11-15 23:38:00

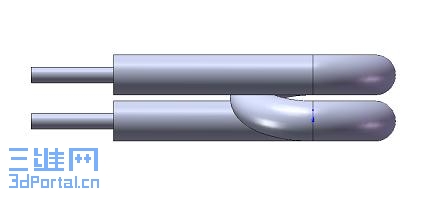

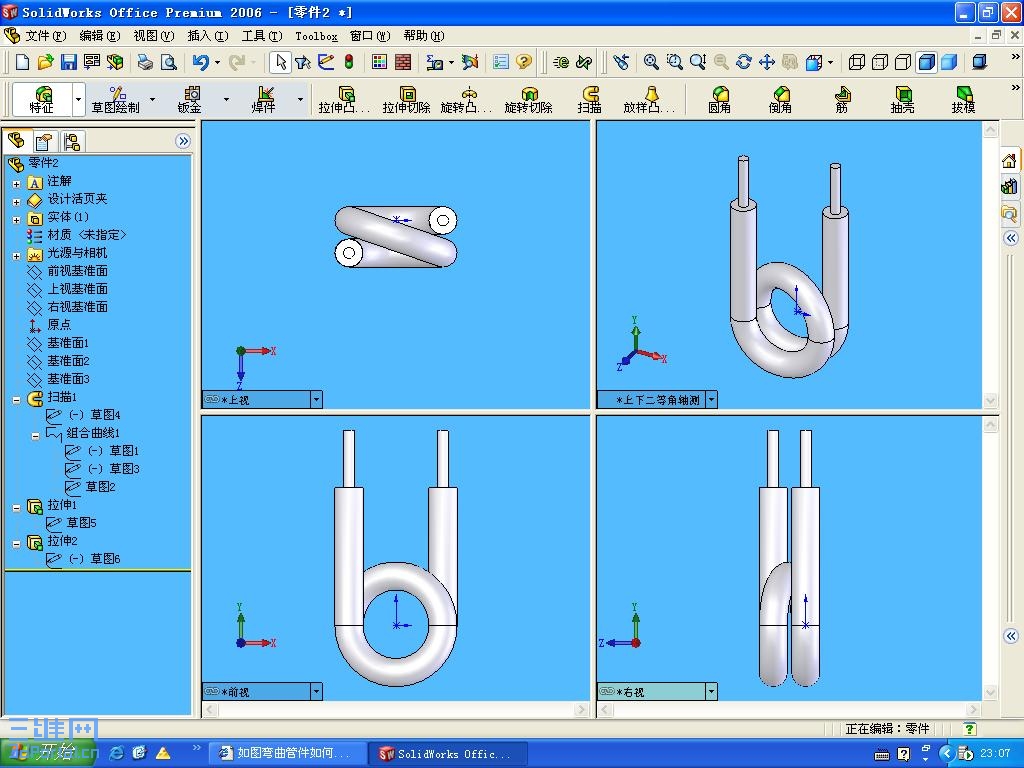

我在7楼的图存在错误，现根据楼主的尺寸重做一个图，事实用螺旋线不行，这个图我重点的构思是用三个半圆连接，不知高手用那种方法。

czmjs · 发表于 2006-11-16 08:39:41

下载下来，好好学习一下，对我们这些初学者来说，帮助很大啊。
