三维管道分析

zgzzsnzgzzsn · 发表于 2006-11-30 11:42:41

您需要登录才可以下载或查看，没有帐号？注册

x

' w. a& K# O1 a; A, K" Q5 Q
算例说明5 R0 W" ?) g2 y	本算例求解一180度弯曲管道中的流场和压力场，管径0.5cm，弯曲管道的半径为2.5cm，流体的粘性系数0.04g/(cm.s) ，流体的密度1.0g/cm3 。, S2 W/ c, i' g 计算的初始条件：给定弯曲管道中的流速为0，压力为0。 # ^0 G$ m/ \& ]+ ?, W3 Y1 P计算的边值条件：入口流速u=60cm/s ，v=0；管壁固定u=v=0。 - S' P- b' S$ s8 d; V出口压力为0。+ j% n6 R: c; b: R/ ~4 G 本算例能很好的处理对流占优的流体力学问题。: I) x3 L1 D0 w# M
	% Q" o1 G Z0 Q- B 问题的控制方程： / K" E0 f; q" ]2 ~0 I5 P（1）动量方程： http://www.fegensoft.com/images/hydrod5.gif 5 z" l* l* h$ D7 k- w$ w（2）连续方程： http://www.fegensoft.com/images/hydrod6.gif' M" J- ~( m5 S, R, W# [ 其中u表示流速矢量， ρ 表示流体密度， µ 表示流体粘性系数， f 表示流体体力，p 表示流体压力。2 {: o* S% f5 L5 B( u) h
	0 F8 n. `: G: V" d; n* i2 K3 y1 o5 l 本算例采用分步算法：2 _ e% F2 t' m# O6 k- J 6 R1 m( c; c7 `3 h/ n. W: E（1）先计算不含对流项的纳维斯托可斯方程；" k6 q5 q% K, I2 C4 p8 Z8 m http://www.fegensoft.com/images/hydrod12.gif 3 S* B4 { n/ c* B5 \' M& n- T8 [ U! P3 a/ ^( C, Y7 o5 A8 m5 J
	（2）再计算对流项的方程。+ a6 C3 M7 ^2 b9 U! H8 I http://www.fegensoft.com/images/hydrod13.gif 3 g( m) C- Z9 m) _. D- N2 F 7 n7 c0 Q) u; F" B: }; z

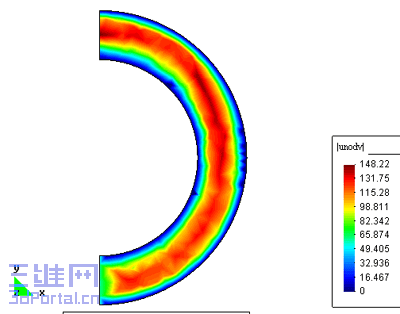

结果图 , v$ b P- j! n

dignity · 发表于 2006-11-30 20:09:29

你这个是用cosmosfloworks做的吗，最好发在cosmos交流区里面

fe168 · 发表于 2006-12-3 18:06:22

高人啊，看来光玩软件还不行啊，流体力学不是好惹的。

hanyujie121 · 发表于 2006-12-30 18:17:15

高手啊，向楼主学习

mxa94523359 · 发表于 2007-8-4 14:24:00

不会吧，这个软件有这么强啊，谢谢了

hmily1207 · 发表于 2007-12-7 08:56:52

看起来不错呀应该好好学习

chenqing1120 · 发表于 2007-12-18 08:34:19

cosmosfloworks 有剖解的吗？

hbycxam · 发表于 2007-12-19 11:09:08

佩服！不愧为高手啊！！

yingfxh · 发表于 2007-12-20 13:43:40

可否上传源文件，学习学习

3175485 · 发表于 2008-1-16 12:52:42

牛人,能不能把源文件发上来,再讲一下步骤~~

chen9646 · 发表于 2008-11-4 23:24:54

做的还可以呀,是不是用SW

chen9646 · 发表于 2008-11-4 23:27:04

做的还可以呀,是不是用SW作的,SW可以做这样的分析你没有基本的图示,能不放一个上来让大家看看呀

ldf9766 · 发表于 2009-1-3 12:42:01

软件只是工具，它是为专业服务的，只有具备了扎实的专业基础，才能用好软件啊

muyimeiwen11111 · 发表于 2009-1-3 20:22:59

两端没有加长段,故两端的模拟欠妥,见笑了,我才用cosmosfloworks/fluent
