一个关于3D草图扫描的问题

雕刻爱情

我初学SW，有很多问题搞不懂，恳请大侠指教。

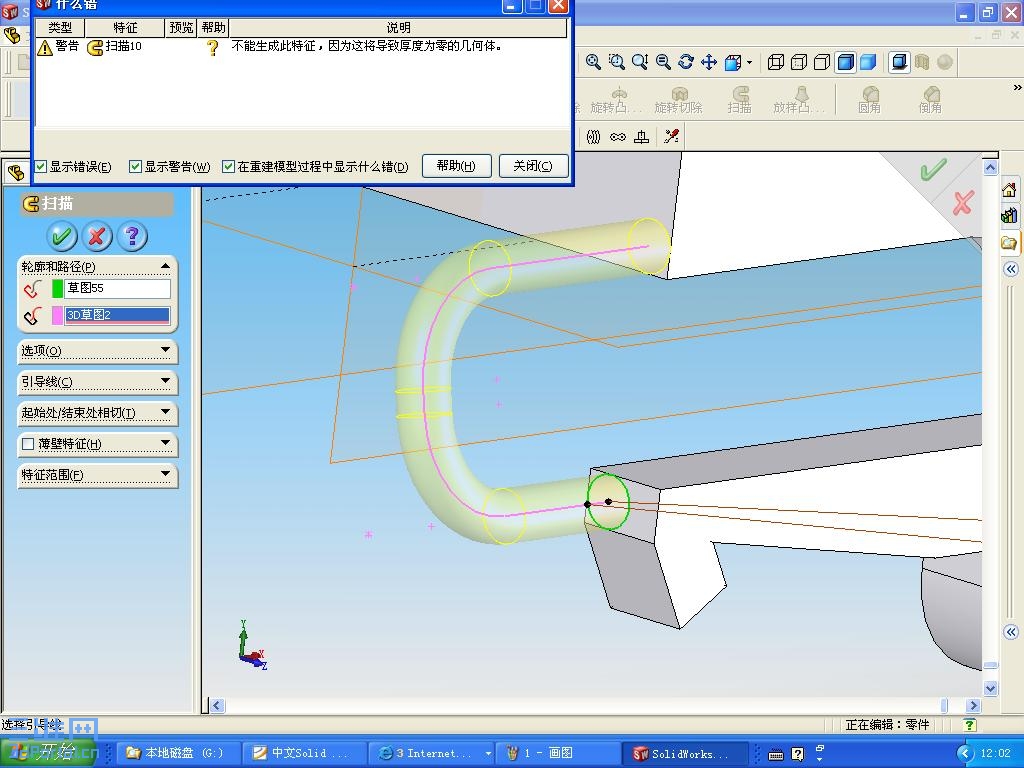

8 Z) ~) J/ B- e2 \就是2楼这幅图，路径是3D草图，扫描不能完成，提示如图错误，怎么回事啊？

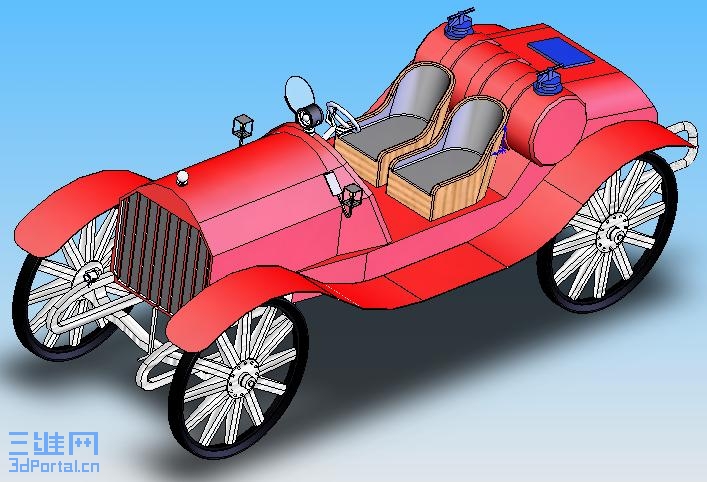

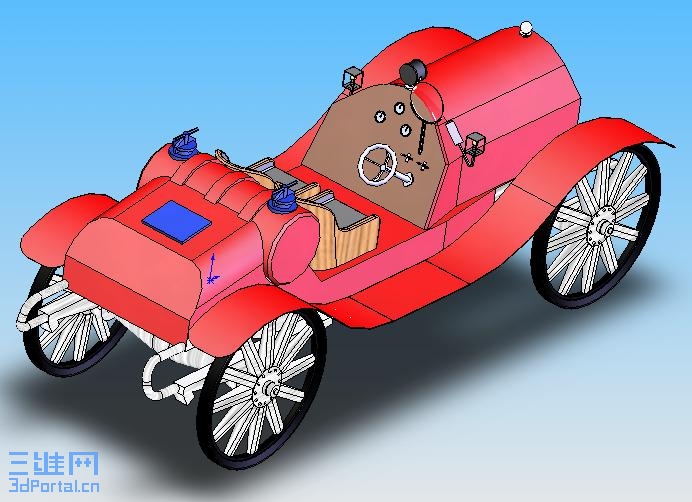

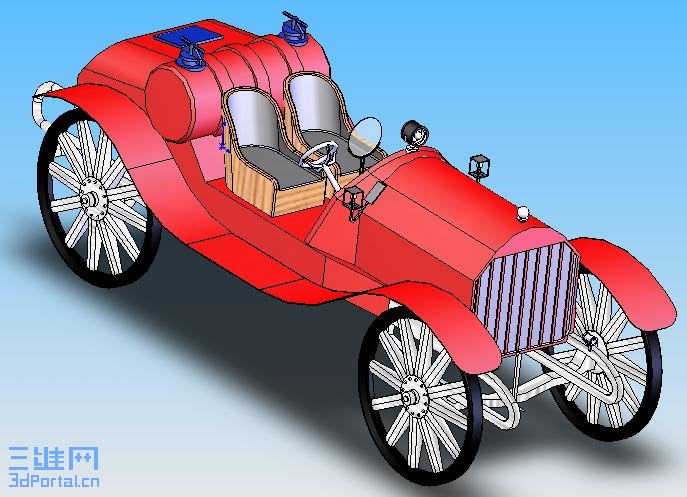

我按照一个在咱们论坛的教程作了一个车的模型，因为不太清楚，尺寸会有微小差异，我才学了2天（acad的三维造型还是比较精通的），做的比较粗糙，盼各位指教。作图过程中发现，有的时候镜像，阵列，拉伸，旋转，扫描等特征都有无法完成的情况，就是零件厚度的问题，。应该是7楼朋友所说的了。还有别的错误提示，说的什么我忘了，但是如果不分画零件图再装配的话，而是画在一起，把各个零件分开一小段距离才能完成各种特征，那不是造成实体的分割了吗？而扫描可以在实体分割的情况完成，镜像可就不能了。
6 R% ]+ _* b% N! f如何解决和避免特征无法完成的情况啊？

. _; ^. n( U7 z4 h% q; v[ 本帖最后由 雕刻爱情 于 2006-12-6 12:18 编辑 ]

雕刻爱情

就是这张图图，怎么扫描不了呢

fanlll

你的问题可能是你的圆没有和路径做重合或穿透关系，关系一定要是圆心和路径的

雕刻爱情

原帖由 fanlll 于 2006-12-5 12:46 发表
4 b9 |. V4 M9 Y/ P你的问题可能是你的圆没有和路径做重合或穿透关系，关系一定要是圆心和路径的

! m4 @# N+ j/ g好像不是，我把扫描轮廓和路径移动了一个MM，让扫描出来的东西与其他实体不连接，并不更改其他的，就可以扫描。
我也按照你说的做了，依然扫不出来，同样的错误提示

gaoch

把合并实体的选项去掉试试

Recky

把你的零件SW图贴上来，让大家帮你看看是什么原因导致零厚度

w_hs1

.
      在SW中不论使用哪种特征，都应避免零厚度产生。你的问题与3楼朋友说的穿透与否毫无关系，5楼的办法可以避免错误，但是会生成多实体零件，恐怕也不是你所希望的。
2 R7 T% a; j' [! b5 z% p' P& j& `      从你的贴图来看，可能在扫描开始或结束面与要连接的实体边线正好相切，在相切处就出现了零厚度问题。你可以随意将某零件（或扫描轮廓）的大小或位置改动一个小量，如0.01mm，可能问题就解决了。

dignity

没错，7楼说的很有道理，由于软件内部计算精度的原因造成的这一现象，就如同旋转特征生成实体一样，如果旋转中心线与旋转体的形心重合的话就会出问题

雕刻爱情

7楼和8楼的朋友说的我懂了，好像是这个原因。
  E5 i4 r2 g. x( [9 r/ N但是，移动位置是想分离的方向移动吗？那不造成实体的分割了吗？

艾飞

原帖由 雕刻爱情 于 2006-12-6 11:51 发表
7楼和8楼的朋友说的我懂了，好像是这个原因。
2 k9 [3 Q/ h6 H) t1 B% _  ?+ |但是，移动位置是想分离的方向移动吗？那不造成实体的分割了吗？

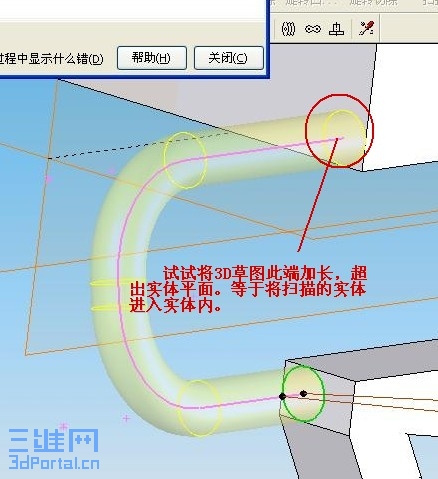

我的理解如下图，不知道是否可行。

w_hs1

原帖由 雕刻爱情 于 2006-12-6 11:51 发表
7楼和8楼的朋友说的我懂了，好像是这个原因。
但是，移动位置是想分离的方向移动吗？那不造成实体的分割了吗？

0 C2 u  O7 o2 J% |
4 P6 ^* b( x# V- w( b, }9 t不是这样，不是让开始面或结束面离开（进入）被连接的特征，而是保持平面不变，在平面内移动一点点位置（或改动一点点大小）截面边界就不与被连接特征的边界相切了。

雕刻爱情

原帖由 艾飞 于 2006-12-6 18:26 发表

) H" h: Q* ?3 @
& r0 |) t$ Y3 U7 r6 {: k: `我的理解如下图，不知道是否可行。

# }" q! z% E, N$ L+ n
艾板的办法可行，多谢赐教。但是，如何避免特征不能生成呢？

雕刻爱情

原帖由 w_hs1 于 2006-12-6 21:32 发表

! Z0 G% Q  N/ ~
' z& q9 \2 Z$ W' z) K4 K不是这样，不是让开始面或结束面离开（进入）被连接的特征，而是保持平面不变，在平面内移动一点点位置（或改动一点点大小）截面边界就不与被连接特征的边界相切了。

! [# x* R% h) h; }5 J4 a( k1 B
0 S+ k# J6 U8 T能否帮忙发长图片上来？你说的界面边界和移动方向我不是很清楚是指哪里？

heronlee

你也可以不点选合并实体也可以
* O9 m" ^5 J1 l7 Q& s不过这样的话就可能有间隙

zhqlmy7273

7楼说的很对！！！！！！！！！！！
