请问图中的筋怎么画

lyzhangqi · 发表于 2006-12-25 15:30:34

您需要登录才可以下载或查看，没有帐号？注册

x

刚学SW，经常会碰到一些问题，只有求助各位兄弟了，图中的筋怎么画，厚度为3，
谢谢了

xuhongejo · 发表于 2006-12-25 16:40:56

原帖由 lyzhangqi 于 2006-12-25 15:30 发表
, q, g# V. w( ~% L1 d& l7 a刚学SW，经常会碰到一些问题，只有求助各位兄弟了，图中的筋怎么画，厚度为3，
2 I* r0 U. Z9 L; n: l$ r1 D" l谢谢了

先放样然后列阵就可以了

[ 本帖最后由 xuhongejo 于 2006-12-26 22:44 编辑 ]

阿郎 · 发表于 2006-12-25 17:28:09

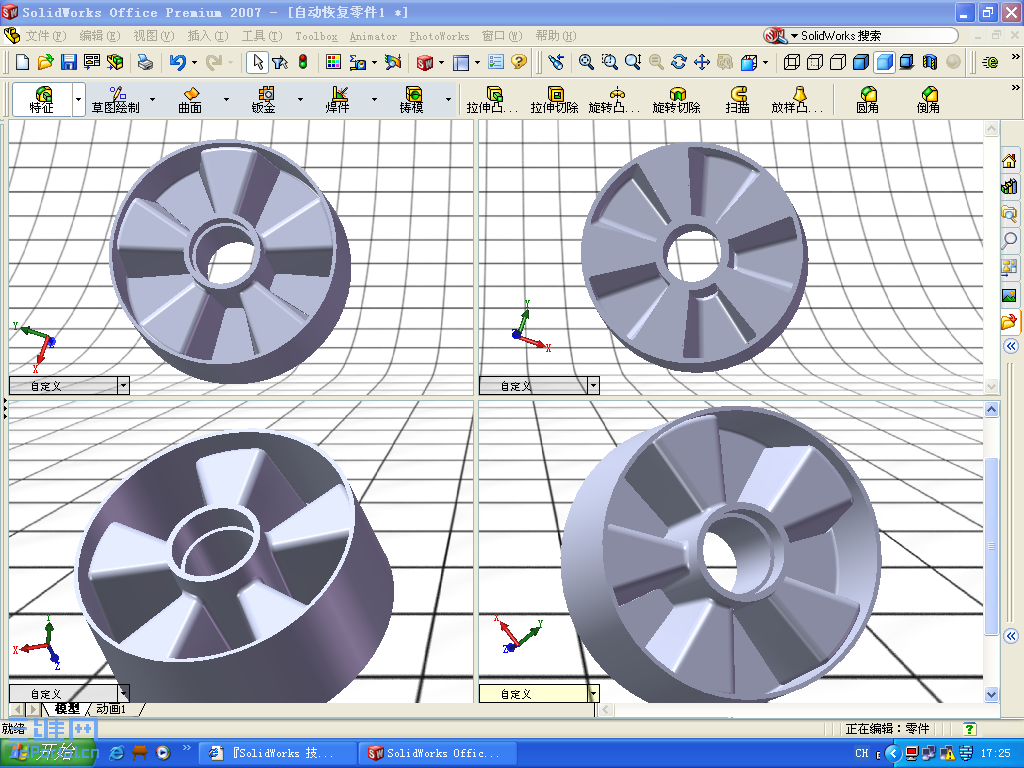

楼主我这里给你画了个看如何!

[ 本帖最后由阿郎于 2006-12-25 17:31 编辑 ]

lyzhangqi · 发表于 2006-12-26 08:59:34

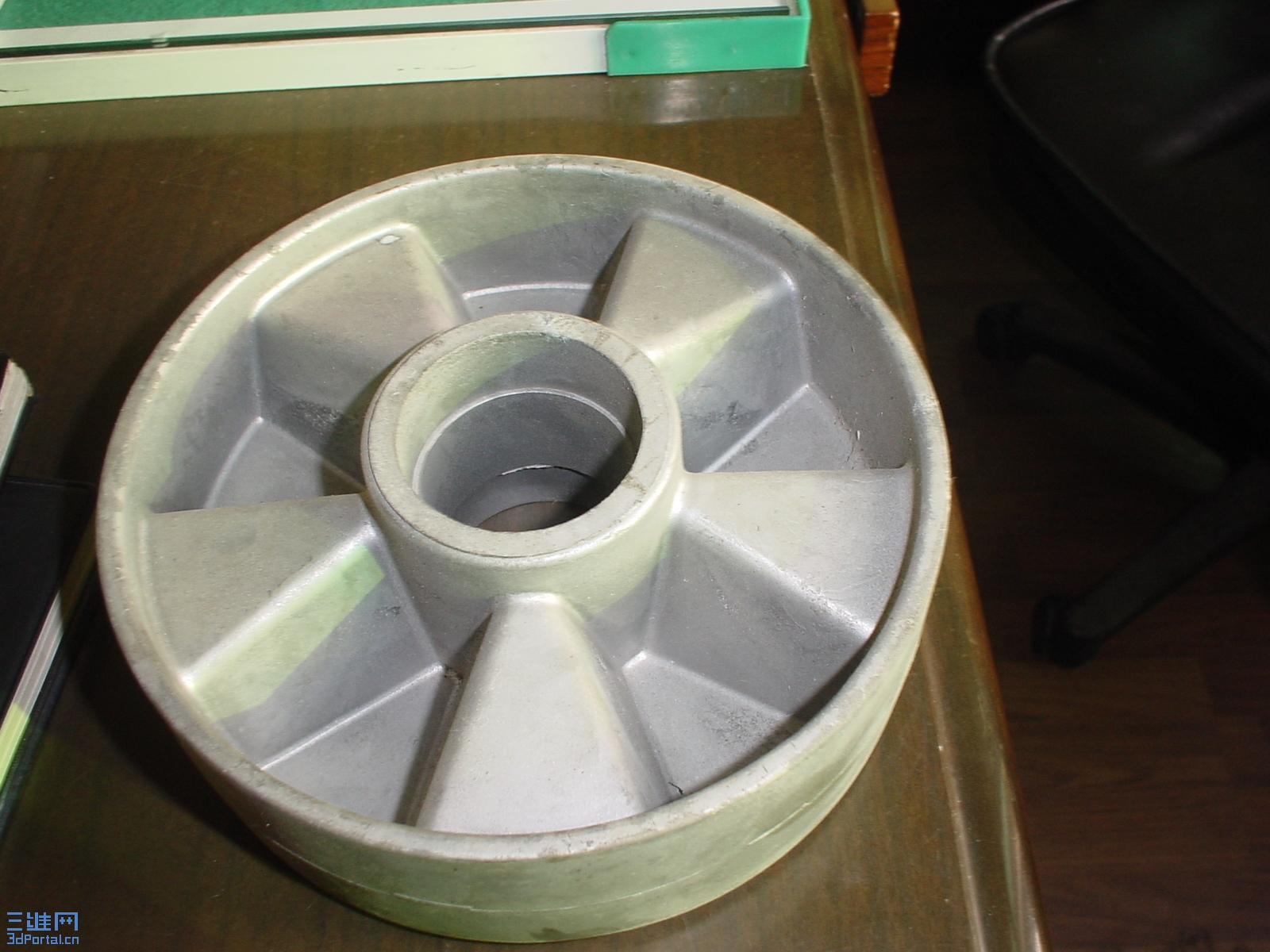

多谢两位高手，不过该筋中间靠芯的一边要比轮廓边高，不是平行的，从中间向轮廓边倾斜，而且凸起与下凹的筋连接也是有角度的倾斜连接。

killy · 发表于 2006-12-26 12:15:08

直接拉出来好了，再拔模，另一个面抽壳。

02hzz · 发表于 2013-11-6 16:56:36

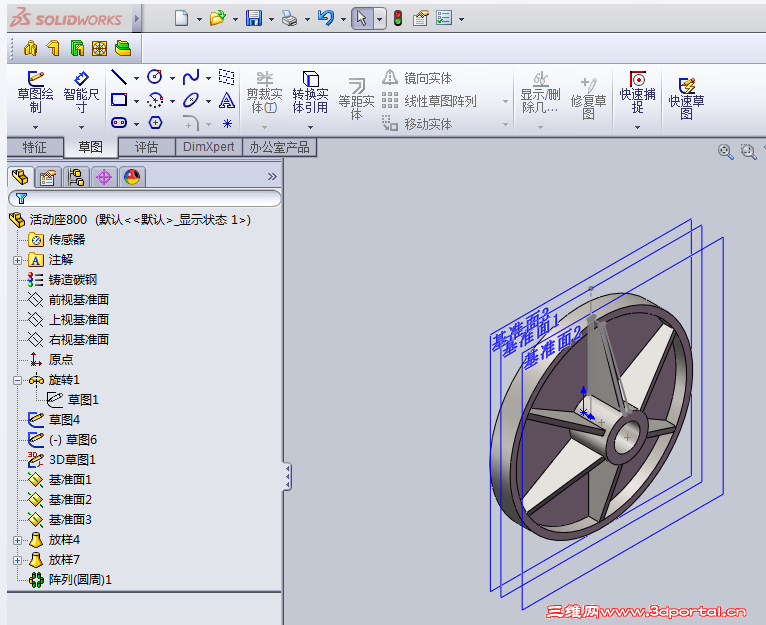

筋板画法，可以参考一下

02hzz · 发表于 2013-11-6 16:59:38

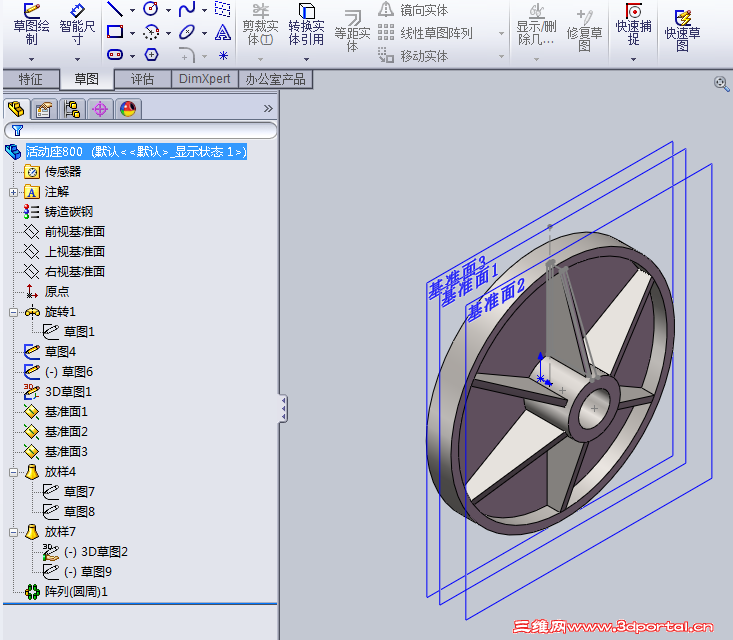

筋板画法，可以参考一下
