本节学习重点：学习CAD清除压缩等优化处理方法．
- S3 v( a5 R: f `) v7 V
# X* G- ^! F. b Q说明：
% w. B8 [, @- N; V! n1 ^: g6 gCAD清除压缩等优化处理功能是FastCAM套料软件所独特的切割专用功能．也是FastCAM有别于其他套料软件的主要功能之一．" I- J) s5 S5 l
) R2 Z7 L- d& Y, r8 `3 F
许多人都习惯使用AutoCAD软件绘制零件图，然后对DXF/DWG文件直接编程套料，非常直观且方便．为什么还要做CAD清除压缩处理？1 o7 `; Q4 J* A9 C- f2 S
简单讲，AutoCAD是专业的工程设计软件，而FastCAM是专业的套料编程切割软件。AutoCAD绘图功能强大，但画好的DXF/ DWG图直接用来套料编程和数控切割经常有问题，特别是发生机床抖动，切割不闭合。原因在于，AutoCAD绘制的DXF/DWG零件图难免会有肉眼无法分辨的多余的点，重叠的线，不封闭的曲线，以及由许多小直线段拟合而成的曲线，许多用户直接使用DXF/DWG零件图进行套料编程和数控切割，出现切割机乱跑空车，重复切割，无法套料，编程错误，以及频繁加减速，造成切割机上下抖动，不仅影响切割效率和切割质量，还会严重损害切割机的使用寿命。
E* q2 x6 {% {9 k0 i: n" PFastCAM独特的CAD清除和压缩功能，清除DXF/DWG文件中多余的点，重叠的线，自动判断和处理不封闭曲线，把小线段压缩拟合为光滑的曲线，从而优化DXF/DWG文件，有效提高套料人员的套料效率和切割人员的切割效率和切割质量，使切割机平稳连续切割。
' C5 W$ u0 d. M8 X4 o2 ^
1 f5 }) L* j$ G! R2 p: J; l0 ?图形切割错误说明：* S7 g: j3 m: }& n+ m7 q8 E
1、出现内圆被重复切割
' ?) B% h" G; W7 g+ o/ h2 V) W2、引入引出线位置出现问题
* |9 \8 @* y& L& T/ x- N3、出现线段被重复切割4 U6 _/ z& e& b- z
5 T0 _" Q1 ]7 Q- O. ECAD清除的意义：
6 H0 K& ~0 F9 z9 ]( l) k; x１．清除多余的实体点，以避免乱跑空程．: G4 y% h0 S- x. e( l7 E2 @# \
２．清除重叠的实体，以避免多引入引出线和重复切割．* z5 ?. r8 ~. ?2 {( t* F7 ^
5 p e; u9 I0 D! W: Z
特别需要指出：
- \2 u% T; w. G; E9 d１．许多用户可以熟练使用AutoCAD绘图软件绘制零件图，那就可以不必学习和使用FastCAM软件的绘图功能．只需要使用FastCAM绘图软件中的CAD清除压缩功能对DXF/DWG零件图进行清除压缩的优化处理，然后使用FastNEST套料软件进行套料编程和数控切割． [) M6 K! r) j& F9 o- l2 u3 J5 c
- \# g) @" y4 u1 f% ^/ K5 h2 R; y
２．许多用户使用AutoCAD软件绘制DXF/DWG零件图，不作CAD清除压缩，而是直接在FastNEST套料软件中进行套料编程和数控切割．
7 [1 Y+ r2 h# j1 V- [对这种做法我们不赞成，我们建议用户对DXF/DWG零件图一定要作CAD清除压缩和封闭性检查，然后再使用FastNEST套料软件进行套料编程和数控切割．
: K; E8 X- j2 O( R; {! N- O7 l! S理由很简单：防止切割机抖动，提高切割质量，延长切割机寿命．$ E4 |- `, O8 n8 f" H- n q1 p# M8 x

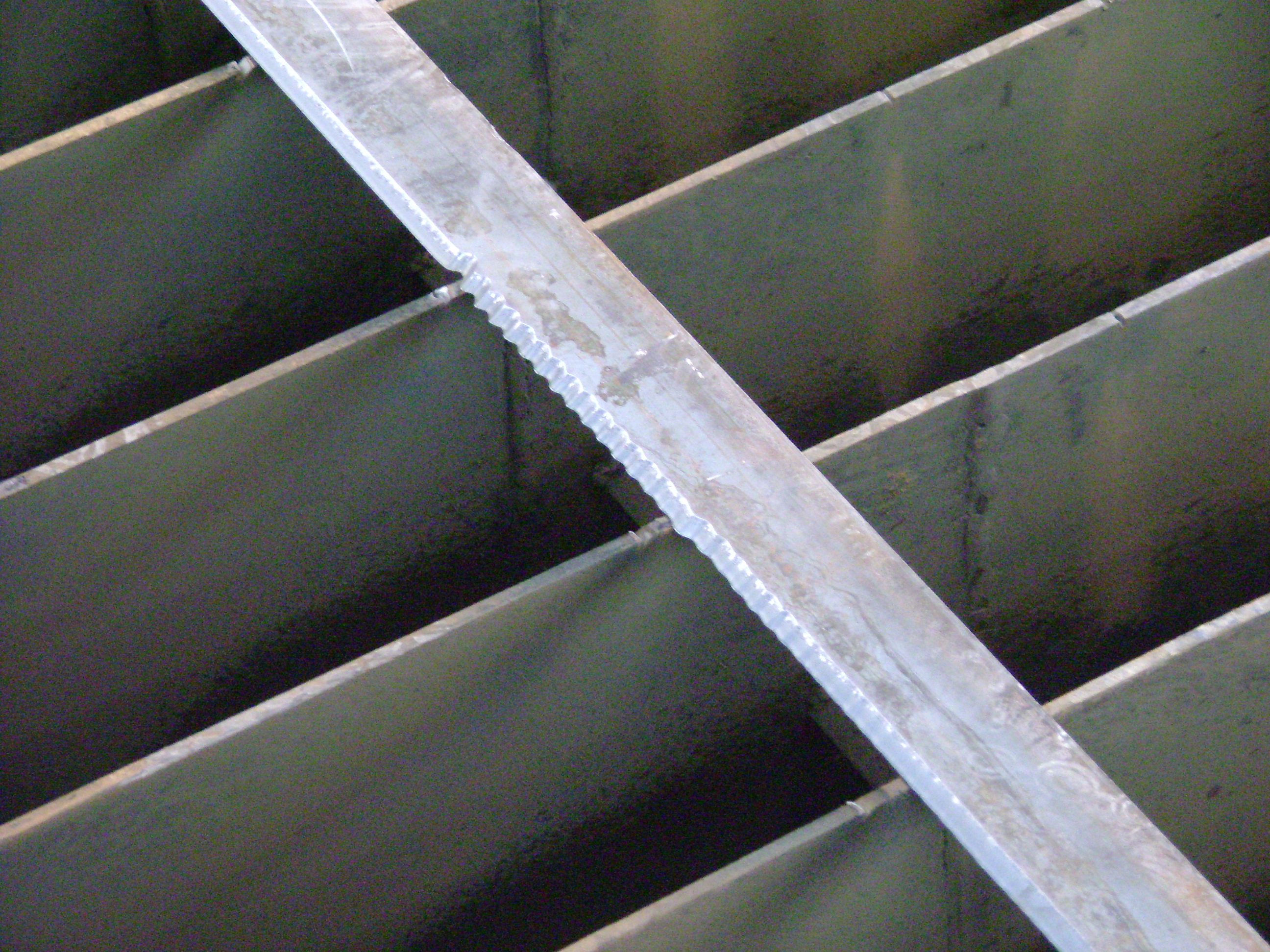

许多用户经常会遇到切割机在切割椭圆和曲线时，发生切割机抖动，零件切割面出现许多波纹，以及切割零件不能闭合，总是怀疑切割机的问题，* e, {/ Z# n# V" t! A
其实，这些问题产生的根源正是DXF/DWG文件没有经过优化处理，椭圆和曲线由大量小线段组成，以及数控系统没有优化处理功能．
4 R- E, i% w2 d* o( p" o解决和避免这些问题的方法就是作DXF/DWG清除压缩的优化处理． |
|
