如何区分PA6与PA66阿

rush_life

请教各位大虾了，小弟不胜感激。

boni

采用PA6材料, 可以达到半透明效果, 但耐温不理想, 如采用PA66, 则达不到半透明效果，PA66比PA6的耐热性能要好，PA66的刚性好，PA6的韧性好，尼龙66的价格比尼龙6的贵，手感较尼龙6柔软，可做超细纤维，做高档服装面料，现在市场上质量好的羽绒面料都用尼龙66，手感滑腻，轻薄柔软，并有防羽效果。但染色较困难，不易上色，需要高温染色，色牢度也不是很好。 尼龙66和尼龙6同属聚酰胺纤维，尼龙66是由己二酸己二胺缩聚而成；而尼龙6则是由己内酰胺缩聚而成。从分子结构上看，这两种纤维是非常相似的，所以两者的物理及化学性能也基本近似。所不同的是尼龙66相邻分子间的氢键结合得更加牢固，因此它的熔点高达260℃，比尼龙6要高出40℃左右，耐热性能比较优越。两者的织造和缝纫性能都还不错，但尼龙66的熔点较高，耐热性能较好，弹性模量也更好，更适合制造耐热应变的产品， 如轮胎帘子线和耐热水洗涤织物以及梭织物。不过这都是从细微的方面来区别的，实际上两者在服装用纺织品上的差别是不大的，主要用途差异在工业应用上，特别是在帘子线的用途上，尼龙66更加优秀。
PA6是一种韧度比较好，常用在攀手、汽车没构件等。
PA66是一种有韧度又有硬度，用于工业齿轮上如船用螺旋桨等。

rush_life

谢谢答复，有帮助。

fjp010922

哪 位大侠有PA66的标准呢？

swq1981

楼上的财神爷，你要的PA66哪方面的标准呢？你能详细的说一下吗？看我能不能帮你。

mideas

PA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。
- U9 Q& p( Y7 {6 _$ K1 [6 J) o  o6 Q它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将
收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
& Q) A6 P) ~9 u  D& ?4 r7 @4 T
5 W( C; h, s( Q; ^

  h. b" n/ J0 y, S, \' \7 J注塑模工艺条件:
干燥处理：如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。
模具温度：建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于
+ {' [6 O% w# W! Z+ U) d薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持
塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
6 ?5 n- i& r5 a, Z6 ?( ]注射速度：高速（对于增强型材料应稍低一些）。
7 q' V! d' }: v  S3 \& ^流道和浇口:
由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t
（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，
, j( ~5 T) H9 y! A6 C+ P1 Y8 N9 m3 \因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径
4 V  T& Y; x/ c应当是0.75mm。

hanjixian

PA6同盐酸加热后无沉淀析出；
PA66与盐酸在110度下加热4小时后静观，有少量白色已二酸结晶沉淀析出。
$ E2 `6 g$ [5 @! h1 P) H此是根据其对盐酸的不同反应进行鉴别，此法也可区别PA610，其经上述加热后，有大量白色沉淀析出。

你看你看月亮

结构：尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺。尼龙66比尼龙6要硬12％，而理论上说，硬度越高，纤维的脆性越大，从而越容易断裂。

richardlian

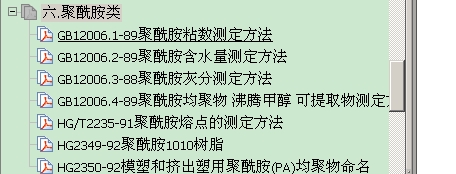

原帖由 fjp010922 于 2008-9-7 13:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
哪 位大侠有PA66的标准呢？
