怎样创建自定义填充图案？

pprrjj

一直捆饶的问题，找不到相关资料。<img src="images/smilies/cry.gif" smilieid="29" border="0" alt="" />
+ u; Z. ]$ K' x; ^: o) x% g1 ^
! `( m/ a/ T$ b( m; P1 C( K[ 本帖最后由 唐昕晨 于 2007-2-2 19:02 编辑 ]

erichou

打开AutoCAD开发人员帮助,搜索“填充图案”，你可以找到你需要的答案。

偶就稀饭美金

呵呵，楼主你可以看看这里

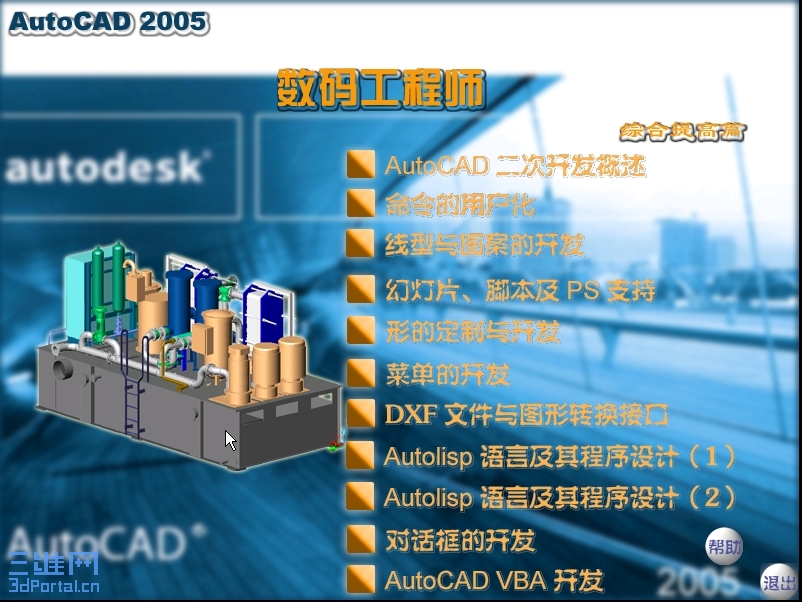

【推荐】 cad 的二次开发，教程。（上传完毕）
. \; F+ \" |0 q7 {9 |; I/ N" Ehttp://www.3dportal.cn/discuz/viewthread.php?tid=132071&fromuid=103358

唐昕晨

AutoCAD 中自定义填充图案
2 p/ P) d' I$ v+ s
% y  x1 {' U3 @! S: K! T! X在AutoCAD制图中，HATCH（图案填充）命令的使用较为频繁。CAD自带的图案库虽然内容丰富，但有时仍然不能满足我们的需要，这时我们可以自定义图案来进行填充。
0 k* n  T+ L, ?0 T6 [# L1 D  @9 _　　AutoCAD的填充图案都保存在一个名为acad.pat的库文件中，其缺省路径为安装目录的\Acad2000\Support目录下。我们可以用文本编辑器对该文件直接进行编辑，添加自定义图案的语句；也可以自己创建一个*.Pat文件，保存在相同目录下，CAD均可识别。
; V3 U% p/ i& k　　下面，我们就以新创建一个菱形花纹钢板图案库文件为例，来说明AutoCAD 2000中自定义图案的方法。
* U( g5 b' \" ]( P3 ?　　首先，在CAD中按国标作出菱形花纹图案，并标注各部分尺寸（见图，可点击放大）。
/ x$ d& ~; J; }: ~  e　　参看下面的库文件标准格式：
1 d7 v, F1 M6 Y7 d　　*pattern-name [, description]
* ~' h( d0 p( ^: U; h2 O+ n" M. M　　angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]
　　第一行为标题行。星号后面紧跟的是图案名称，执行HATCH命令选择图案时，将显示该名称。方括号内是图案由 HATCH 命令的“?”选项显示时的可选说明。如果省略说明，则图案名称后不能有逗号。
7 |, |8 ]' }+ m! s: [5 r第二行为图案的描述行。可以有一行或多行。其含义分别为：直线绘制的角度，填充直线族中的一条直线所经过的点的X、Y轴坐标，两填充直线间的位移量，两填充直线的垂直间距，dash-n为一条直线的长度参数，可取正负值或为零，取正值表示该长度段为实线，取负值表示该段为留空，取零则画点。
7 y- B4 S/ E) S+ w& @# W　　好了，我们可以开始编辑了。打开记事本，书写下如下：
' v0 g4 h( f9 x+ J　　*custom, steel plate GB/T3277-1991
　　68.4667, 0, 0, -9.8646, 25, 30.0213, -6.59
; l2 S. u0 i; b( p. G　　111.5333, 0, 0, 9.8646, 25, 30.0213, -6.59
　　68.4667, -11.0191, 27.926, -9.8646, 25, 30.0213, -6.59
　　111.5333, 11.0191, 27.926, 9.8646, 25, 30.0213, -6.59
0 l) v" e# G0 i' _, N" r( R. S% A　　本例中的四行图案描叙行分别对应图一中的线段a、b、c、d。对照图文，各项取值应不难理解。这里只着重讲叙一下delta-x与delta-y的取值规则，为方便理解，我们如图示设置UCS坐标系，确定原点与X轴正方向。线段a、e在Y轴上的垂直间距25构成delta-y，也相当于AutoCAD中的offset命令的取值25；如果线段e是由线段a经offset而来，这时线段e同时还相对于线段a沿X轴负方向移动了9.8646，这段位移也就是delta-x。
　　下面还有几个注意事项：
　　图案定义文件的每一行最多可包含 80 个字符。
　　AutoCAD 忽略空行和分号右边的文字。根据这一条，我们可以在文件中添加版权信息、备注或者是我们想加入的任何内容。例如：
　　;Copyright (c) 2000 by everyone. All rights reserved.
2 X- _. X1 w4 [　　最后，将文件保存，取名custom.Pat。注意，文件名必须与图案名相同。
# H1 Q' w+ Y3 g; a　　到此，相信各位朋友已经掌握了自定义图案的方法。现在，只需一点点耐心，你就可以编辑出非常复杂的图案了。
　　调用库文件的方法为：附頁為我做的填充圖樣及文件，解壓縮放在\Acad2000\Support目录下。打开AutoCAD，运行Hatch命令，在弹出的Boundary Hatch对话框的Type栏选中Custom，单击Swatch选项栏，弹出Hatch Pattern Palette对话框，选择Custom标签，指定我们刚创建的custom.Pat文件，此时右侧出现填充效果的预览，那正是我们需要的菱形花纹钢板图案。

tjljx81030

版主，我没有看见你提到的那个图形一啊！！！！！！！！
