请教：铜螺帽裂问题？

zhang_gl666

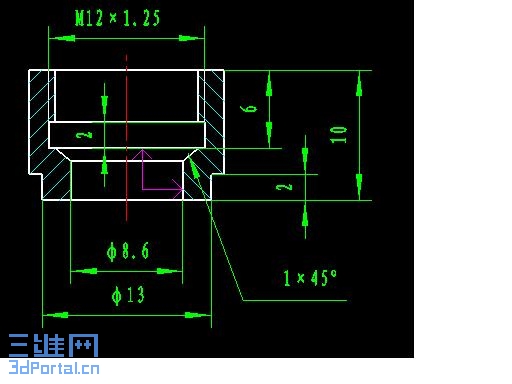

最近碰到一些铜螺帽，出现与螺纹垂直的裂缝（铜螺帽的结构像空调用于室内机与室外机连结的结构）。材料要求为：HPb59-1，实际化验成份分别为：（Cu：59.06%；Pb：3.26%与Cu：57.33%；Pb：3.8%）。
请教是否为铅含量超标了造成铜螺帽裂缝的？还是别的原因？谢谢！

keilei001

请说说在什么情况下使用的，是否有振动？

xufu5913

一般来说高压管连接用的螺帽多用轧制铜棒（熟铜）加工且壁厚也有一定的要求，而市面上较多的则是铸造铜（生铜）加工而成且壁厚也比上一种薄，由于三角螺纹在紧固时除了在轴向上会产生很大的轴向力外还会有更大的径向力产生，当其超过螺帽壁抗拉强度时自然会使螺帽产生所谓的裂纹。因此采购时要看清楚，千万不能图省钱。

misliu

既然加力后会出现裂缝,那一定是铜合金铸件制作的,这是铜合金铸件几乎共有的特性,建议改用H62类似的材料来制作,或者把有螺纹端的直径再加大2毫米以上,也能解决问题.

sanweillq

原帖由 xufu5913 于 2007-2-16 14:31 发表
一般来说高压管连接用的螺帽多用轧制铜棒（熟铜）加工且壁厚也有一定的要求，而市面上较多的则是铸造铜（生铜）加工而成且壁厚也比上一种薄，由于三角螺纹在紧固时除了在轴向上会产生很大的轴向力外还会有更大的 ...

- a, }2 N0 y  }' R  \' g6 [除以上原因外，加力过大也会导致薄壁螺帽的裂纹，阀门的压帽与钢编管的接头螺帽就经常出现该现象。

hurenchang

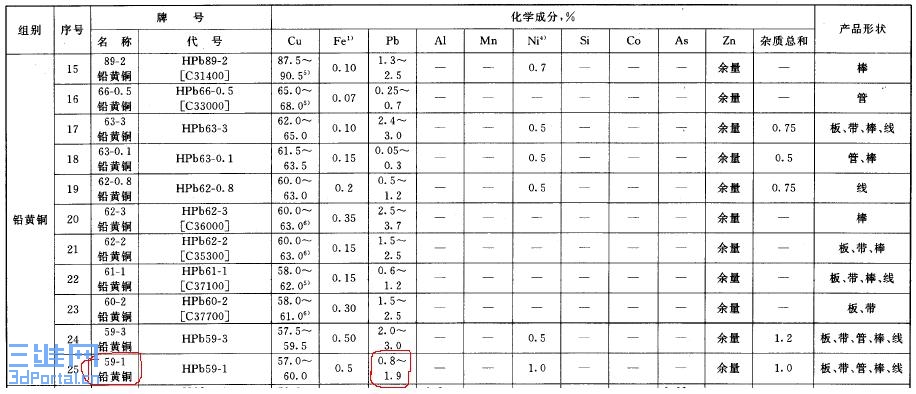

首先, 你所要求的黄铜为59-1, 但根据你的分析结果, 其成分不符合国标, 具体见附图.
实际使用的材料为C3604, 是一种易切削黄铜, 其铅含量较高, 切削性能好于59-1, 目前国内使用较为普遍.
) Z% V  O" z) k% }+ B  v/ E但人个认为铅高不是导致裂缝的主要原因(虽然铅高的确会降低材料塑性),  楼上几位说的很有道理,  如果是铸造铜材料
$ Z0 D/ R9 k3 b所加工, 则其塑性很差, 受力后易裂, 而加工铜则塑性较好(相对铸造铜而言).   使用普通黄铜肯定不易裂, 但其易切削的性
能也没了,故不推荐使用.   推荐使用C3603或国标的Hpb63-3, 铜高铅高, 既改善了材料塑性又兼顾了切削性能. 而且最好
9 C( h3 a9 E& k( f* t( y4 {* B使用挤压+拉拔生产工艺的加工铜棒.

[ 本帖最后由 hurenchang 于 2007-2-24 13:37 编辑 ]
