[分享] 画椎销孔的好方法.

[复制链接]
fushuixiu
发表于 2007-2-20 09:35:17 | 显示全部楼层 |阅读模式 来自： 中国江苏无锡

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

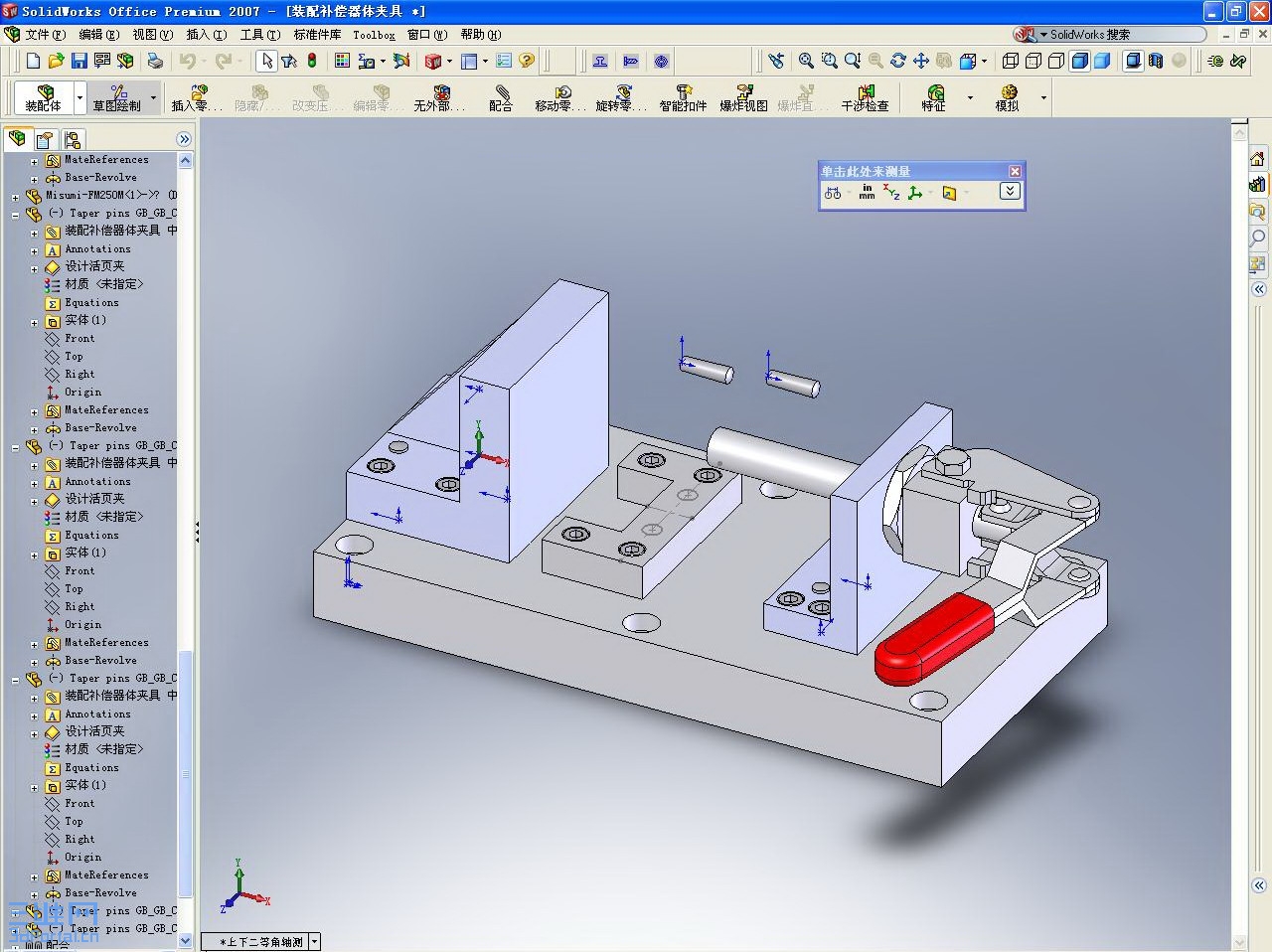

椎销孔是两个工件用于定位的孔,因为有椎度,所以不能象直孔一样信手画来,而需要花一定时间画出,我突然发现SW有一个好的功能,能方便的画出来.如下图,我打算将两个椎销放入如下草图位置.并在有草图工件上画出锥孔.

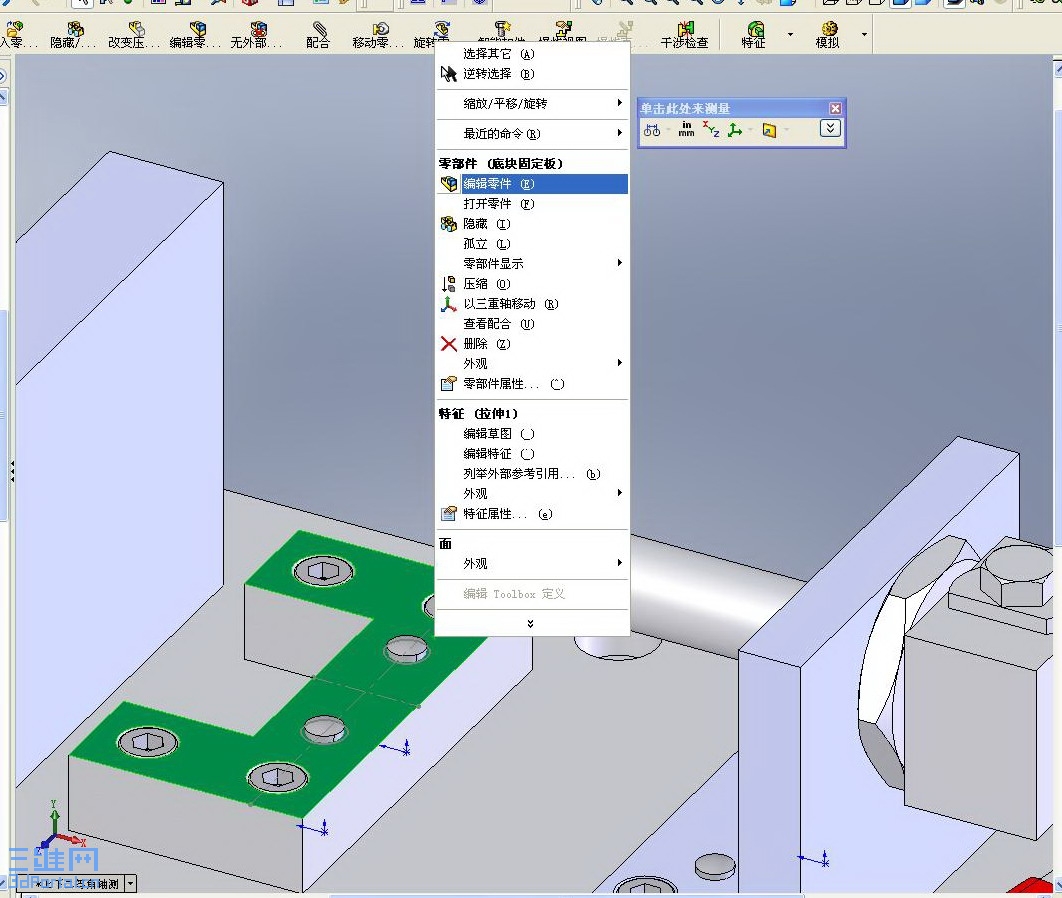

装配好二销子,并选择编揖如图所示零件.

装配好二销子,并选择编揖如图所示零件.

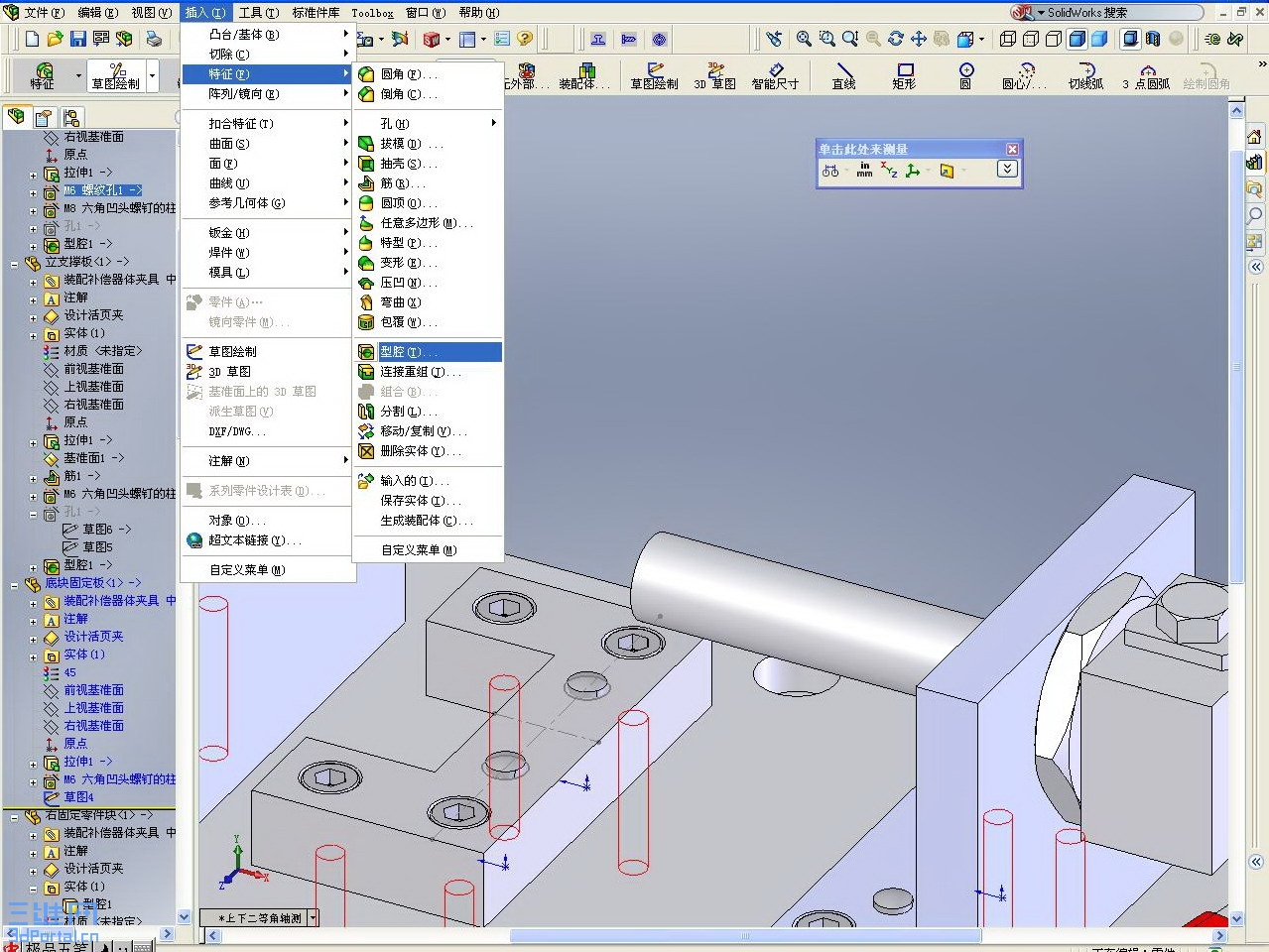

选择插入-特征-型腔命令

选择插入-特征-型腔命令

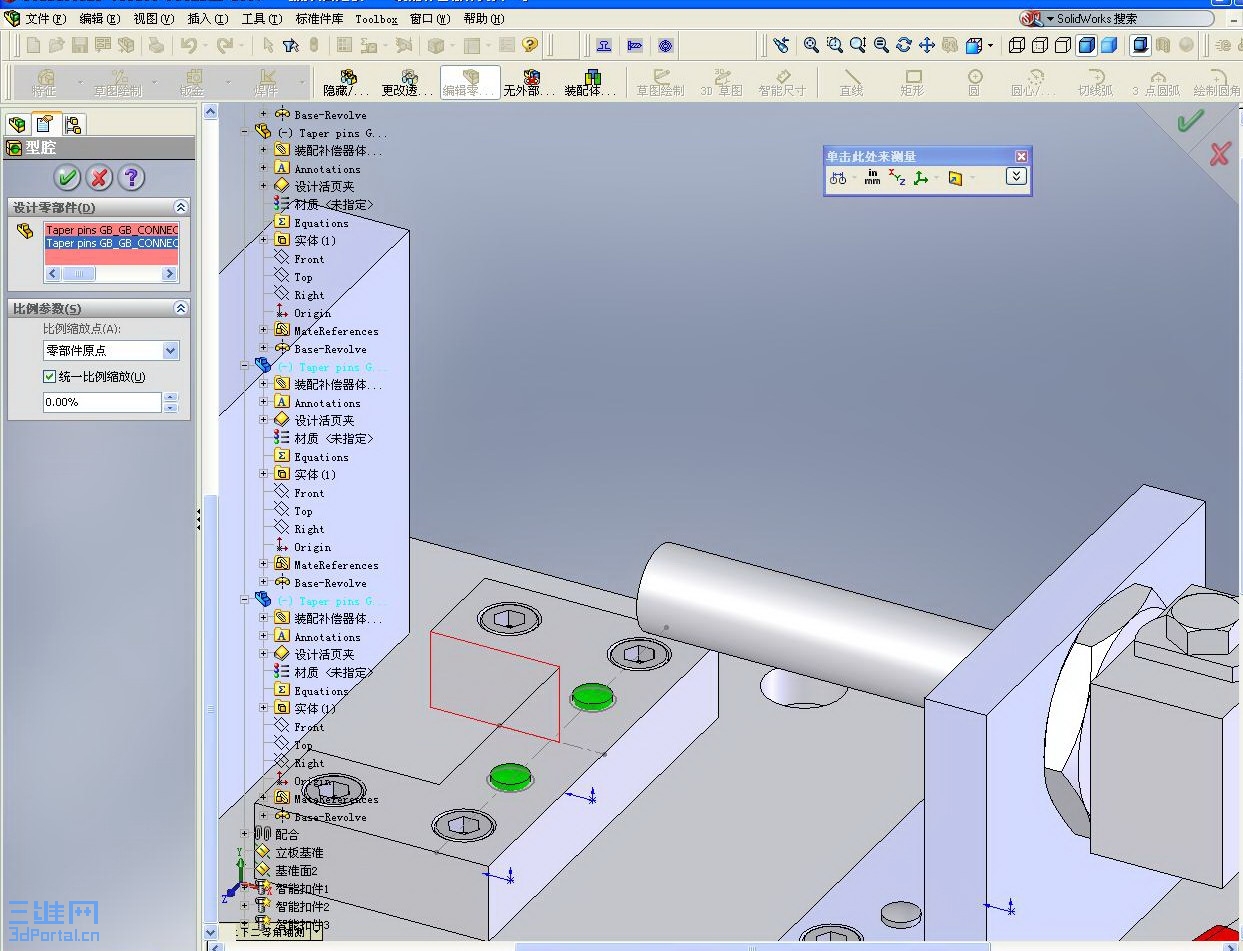

在命令选择对话框中,选中二椎销.

在命令选择对话框中,选中二椎销.

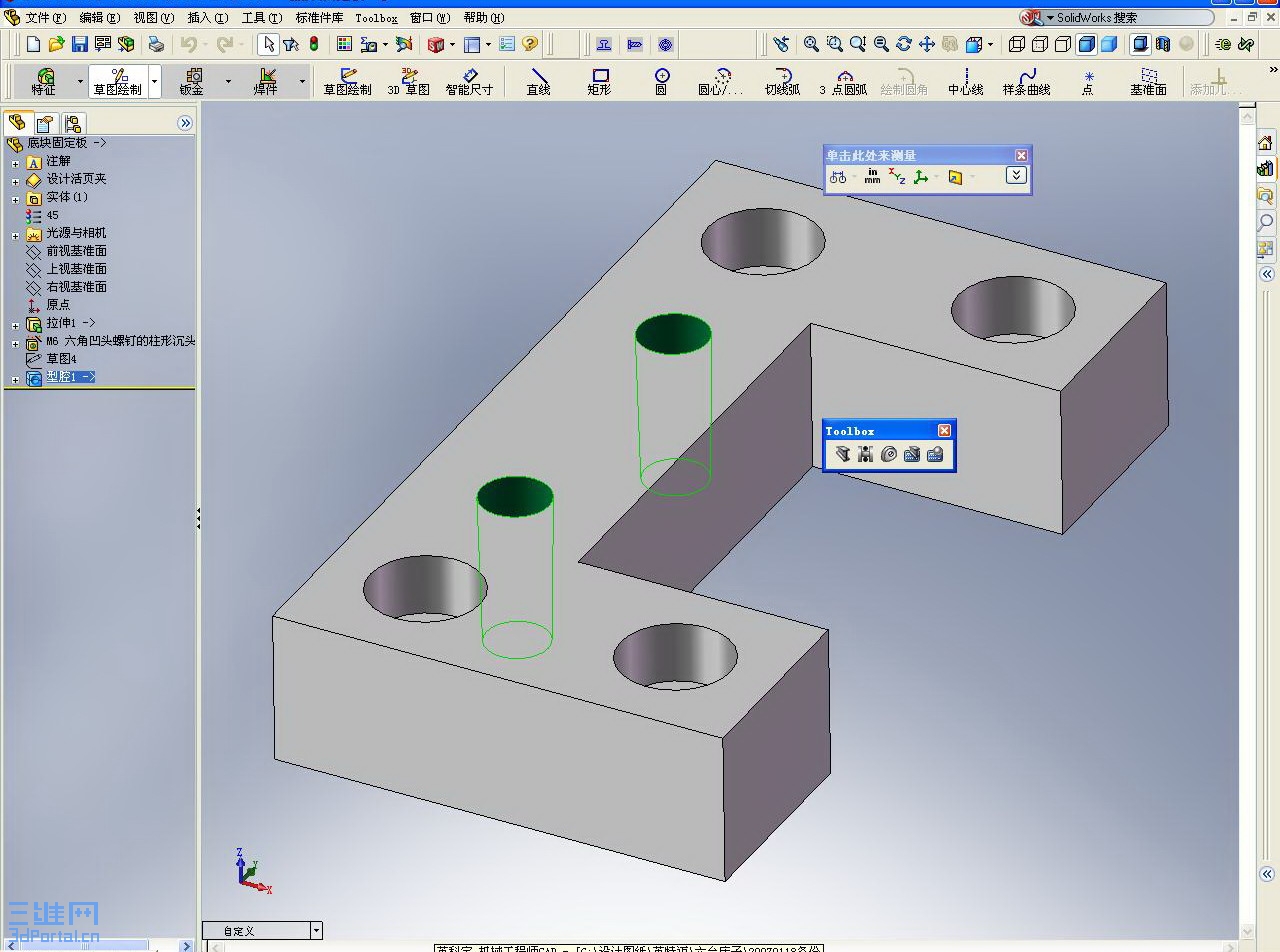

单击确定,以形成椎销孔,如图.

单击确定,以形成椎销孔,如图.
