QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

全站
7天前
查看: 6893|回复: 15
收起左侧

[讨论] 冲压模的间隙要求[每周一题07.11]

[复制链接]
发表于 2007-3-11 21:27:47 | 显示全部楼层 |阅读模式 来自: 中国湖南长沙

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请问各位师傅冲0.5MM厚的板要有好多的间隙呢?是不是有什么公式计算呢?( Q3 H" y7 F- }6 K2 @
每周一题2 x& b& j+ e% c! n* g
说明:鼓励会员积极参与应助及技术讨论,加大奖励力度,尤其对有效应助及专业技术讨论多奖。
& A. T) i7 @/ J: V9 m" O5 e+ l! w/ y目的:营造热烈而又专业的技术讨论交流气氛,快速提高大家技术水平。5 ~8 k; Z  h) c0 L- X8 {' o
方法:参与的会员都有奖励,但是不要灌水,或者回复无意义无关主题的内容,这类帖子一律删除。

2 c) A" R1 R8 H% @8 B1 t6 `! A奖励:按照情况+3--+10。
$ @, G+ h7 W$ F* a1 ?时间:2007年第11周
8 Z$ \# }$ @* v9 Z1 s4 T7 [今后每周都会有新题目,不过要借会员提出的问题或者讨论题目。( G5 B" L( P$ o: @/ O% ^& s  w. |2 `- M
欢迎积极提出好的论题,同样有奖励。, q% a0 K$ b2 Y. _
                                                                                        -------------------------------by sxw68
! X. _' Q3 y% m" o" p* h% D; x
+ ]% `4 e+ F4 y6 u$ y[ 本帖最后由 sxw68 于 2007-3-12 08:37 编辑 ]
发表于 2007-3-11 22:05:48 | 显示全部楼层 来自: 中国江苏连云港
关键看是什么材料0.5的软铝一般应该是0.020---0.030;铜(紫,黄)一般应该是0.025---0.035;杜拉铝,中等硬钢应该是 0.030---0.040;硬钢应该是0.035--0.045。以上是电器仪表行业。如果是汽车拖拉机行业的话08,10,35,09MN,Q235以及16MN,40,50,65MN应该是0.040--0.060。YI以上都是初始双边间隙。如果是皮革石棉和纸板的话应该去08钢的80%。一般不需要计算有表可查。5 b; O& j9 `4 T  p5 `- f
0 A( k& y: b8 S0 i  u
[ 本帖最后由 dxdlyg 于 2007-3-11 22:08 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
sxw68 + 5 应助

查看全部评分

发表于 2007-3-12 14:19:00 | 显示全部楼层 来自: 中国重庆
一般书本上的都是给你一定的范围!没有规定的数值!这还要看材料的性能!以及是什么样的模具!还要加上有一定的工作经验总结出来的!有一个能确定的值.

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3

查看全部评分

发表于 2007-3-12 20:27:36 | 显示全部楼层 来自: 中国山西长治
模具间隙与你所制产品的要求有很大的关系.
! J$ l8 A5 A2 k) t当然单纯的冲压模具本身也有间隙要求,这也与冲床精密程度有关系., A; A4 n5 C, P# b* u0 y
因此,不能说0.5mm钢板,需要多大的间隙,这需要与实际生产结合起来.只要能满足实际需要.就OK了.
+ {3 N% R( {- o; n3 x3 K+ {二楼给出的参数可以的./ a' x1 `0 O4 a" B
最好还是结合实际设备来!

评分

参与人数 1三维币 +5 收起 理由
sxw68 + 5 应助

查看全部评分

发表于 2007-3-21 15:19:41 | 显示全部楼层 来自: 中国浙江宁波
我个人认为,书本上钢板的冲裁间隙可以参考,其它的就不能了,像铝书本上给的和实际实在是差的太远了
发表于 2007-3-23 10:34:44 | 显示全部楼层 来自: 中国山东青岛
冲裁间隙从手册上应该能够查到。我这有一些,望参考。" w8 Q: B3 g/ w5 {$ H- @& ]( |
低碳钢 A3,08,10,20,25,黄铜,铝双边间隙0.02~0.04MM;中碳钢 30,40双边间隙0.025~0.05MM;中碳钢 45,50及50以上双边间隙0.03~0.055MM。

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3 应助

查看全部评分

头像被屏蔽
发表于 2007-3-23 17:36:51 | 显示全部楼层 来自: 中国浙江杭州
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2007-3-24 09:37:23 | 显示全部楼层 来自: 中国江苏苏州
根据孔的要求和行业不同冲孔间隙可取
9 O+ G$ ^8 N+ \- k$ z1,T*(0.06-0.08)
! A5 B/ ]1 ~5 X5 S" G2,T*(0.1-0.12)
( i4 M) |1 J. J6 k' i- F" e( y* P3,T*(0.13-0.15)
4 S" U5 ^( R! f. h1 K' x5 `3种间隙,详细的要结合设计手册提供的表确定

评分

参与人数 1三维币 +5 收起 理由
sxw68 + 5 参与奖励

查看全部评分

发表于 2007-4-1 19:43:58 | 显示全部楼层 来自: 中国广东广州
冲裁有两种7 ^( l6 n$ ~* G4 C, c
一,是普通冲压;  二,是精密冲压.) ^$ P" E; \2 o' U
冲裁的间隙值是根据各种材料不同类型切断面所决定的.: x7 Q' ]% l) m+ R0 q
同一种规格的材料,切断面的要求不同,间隙的取值是不一样的.
( t- _, I7 D( S, [" _! g冲裁间隙的取值一般是从0%~30%.同时与材料抗剪强度有关.6 H( A9 H6 f. L- G
0.5mm的材料 断面为Ⅲ类的取值是:
0 a# f0 U  m2 |; ^低碳钢:7~10%            不锈钢(1Cr18Ni9Ti):8~11%      高碳钢(65Mn):12~15%8 E! W) z4 r* ^& @
纯铝(1016):4.5~6%    黄铜(H62Y):5.5~8%              铝合金(2A12Y):7~10%9 L2 `2 V, n& }! W; K
! g* g; i6 A- }
[ 本帖最后由 qq_fong 于 2007-4-1 19:45 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3 鼓励技术讨论

查看全部评分

发表于 2007-4-2 20:57:00 | 显示全部楼层 来自: 中国重庆
冲切间隙:
7 w4 ~: X9 k6 p: }/ y' }                1、对于金属材料,我们取5%-10%,非金属材料取2%-4%
* \6 ^8 w3 r- f( ~6 O! q6 e/ a                2、普通冲裁:取板材厚的5~10%
8 ^% E" O1 h$ u7 X+ Z                3、跟要求的质量有关,高质量有时为0,一般取0.05t,我喜欢取小值,复杂模具可稍大
# J/ x3 H3 m/ p( A3 @                4、如果是比较厚的还是大点的好,如3-5毫米的我们取15%-20%' `3 Y$ S7 M2 W0 ?: H* e
                5、一般0.2mm的铜皮放0.01mm
) z% p5 U3 U* {9 J* ^3 w                6、T*0.07; N+ \$ H1 W8 F+ t" A  n
                7、我们都是10%~12%( F1 |1 ~1 D7 W3 }) B" ~- o& c# k
                8、根据断面要求,按片厚不同,5~20%双面间隙不等
) j1 Y8 b/ ^. `
5 {( J" Z# f' C. B; w+ K              9、2毫米以内,一般取5--10%,根据材料抗剪性取大小值,2毫米以外,间隙则要随料厚增加而加大取值,另外,和工艺要求,孔型都有关系,当要求光洁冲裁时,可以取极小的间隙2 }* ?( |& ^% R# A% }
              10、T<0.3时,取3-5%T为佳. R2 q4 G7 K3 w1 f( t1 u
              11、一般根据材料厚度取料厚的5%~10%,我们公司一般在线切割时进行补偿,不用在凸凹模标注公差。/ a6 C; s& |6 @/ d
              12、我们选用7%~10%,单面冲裁(剪切)或立切系数减半,最小间隙视加工能力和设备、模具导向精度,我们是0.07。对中、厚板料和硬料取上限间隙。
- s9 E# t; b2 _7 X; v) x# l4 h              13、(4%-8%)*T
7 l$ a6 n9 e4 u) c$ C2 k              14、当然我们应当注意材料的硬度及零件的冲裁毛刺要求  U* u+ _) X' u. ?( m! C3 h2 C) W
              15、材料厚度小用0.05~0.07XT ;中用0.07~0.09XT;大用0.09~0.12XT+ f) N8 K, ~9 S2 _, k3 b, z7 d
              16、一般铜材取4%---5%的料厚
2 D8 r* V* X2 @5 y: r              17、我以前是做集成电路切筋模的,
# C+ Z+ Q" u3 V3 F  Z5 q8 q                    材料:铜   厚度:0.126  单边间隙:0.035
3 S: K! B. J; j# z/ Y* D              18、日本JIS标准规定的冲裁间隙值5 G; U, e$ }' R; d9 S8 K" c( s
                      表1 材質別抜きクリアランス(板厚に対する%)
* i" B5 b( ?0 j. `4 \                      材 質 精密抜き 一般抜き   W  E) h6 Z! w. t; T
                      軟 鋼 2~5 6~10
0 P  J  k) s1 ]( E- G& H( N# [- i                      硬 鋼 4~8 9~15 % k/ I4 o* {9 p! k+ y" ]
                       けい素鋼 4~ 6 7~12 , d; w+ v. ?0 ~6 t
                       ステンレス鋼 3~6 7~12
- G. x6 K+ ]/ y# D9 |$ s6 y; ^/ Q                       銅 1~3 4~7
7 y  W" A6 A5 S, W; P                       黄  銅 1~4 5~10 ) s: d5 X( g! E$ K6 S5 e# |; [9 |+ M
                       りん青銅 2~5 6~10 $ a' f% A8 X  K6 S
                        洋白 2~5 6~10 & T4 E" x2 ~8 Y; d! s1 b; G3 {7 S
                       アルミニュウム(軟) 1~3 4~8
0 C' S6 K$ a: @& s/ C                       アルミニュウム(硬) 2~5 6~10 . o' x  K' k1 i8 h$ {$ {8 m
                        バーマロイ 2~4 5~8 2 O2 {. k" j( a3 f8 r% |
              19、和材质料厚都有关,我们用得多的为5%%`%%7,2.0以上的料,间隙会大一些,一般取%%10,对AL材和马口铁会小一些,大约%%2-%%4之间。" r5 k# ^  I  f3 q# ]# E
              20、我们如果线割时才用快走丝割就取料厚的5%~10%,
6 G* K/ {; T2 \5 ~6 i* y                  如果线割时才用慢走丝割就取料厚的2.5%。8 a9 }9 e# x: k- E
              21、材料都是0.035-0.05厚度,所以呢通常取材料厚度的2%3 V2 ~& U* j: K9 C
              22、是根据材料类型,二是根据零件精度及断面要求。

评分

参与人数 1三维币 +5 收起 理由
sxw68 + 5 应助

查看全部评分

发表于 2007-4-6 14:44:13 | 显示全部楼层 来自: 中国广东佛山
由于本人所做的产品都是一些家电产品的外壳,可能对毛刺的要求不是足够的严,所以间隙也基本上按料厚的5%单边计算(1.5mm以下的料),另外就算你要求的再严,普通的加工和装配也是无法满足的。

评分

参与人数 1三维币 +1 收起 理由
mr.lee + 1 鼓励新人

查看全部评分

发表于 2007-4-6 18:38:15 | 显示全部楼层 来自: 中国浙江温州
对于放多少这其实没有那么严格 一般有0.02就可以了 要看你怎么加工  (线切割、慢走丝、工艺磨床。。。) 线切割的话  精度没那么高 割出来的东西±0.01很正常的  /还跟冲头的折弯多不多有关  间隙放少了  冲头和刀口不好配   多了的话也没什么关系冲出来的产品也就是有点圆角 ||   慢走丝和磨床的话可以放到0.01以内  几乎可以说是没有 但是成本太高了  一般不考虑( l" F( q' |' S- R
以上都是实际经验所得

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3 鼓励新手

查看全部评分

发表于 2007-7-5 00:33:51 | 显示全部楼层 来自: 中国广东佛山
GB/T 16743-1997 冲裁间隙 就是多年国内、外经验的总结,可供大家参考* v. @9 G! A" A
* T9 ^$ Q$ @- B* V& h( }- U  D
[ 本帖最后由 hifi 于 2007-7-5 00:35 编辑 ]

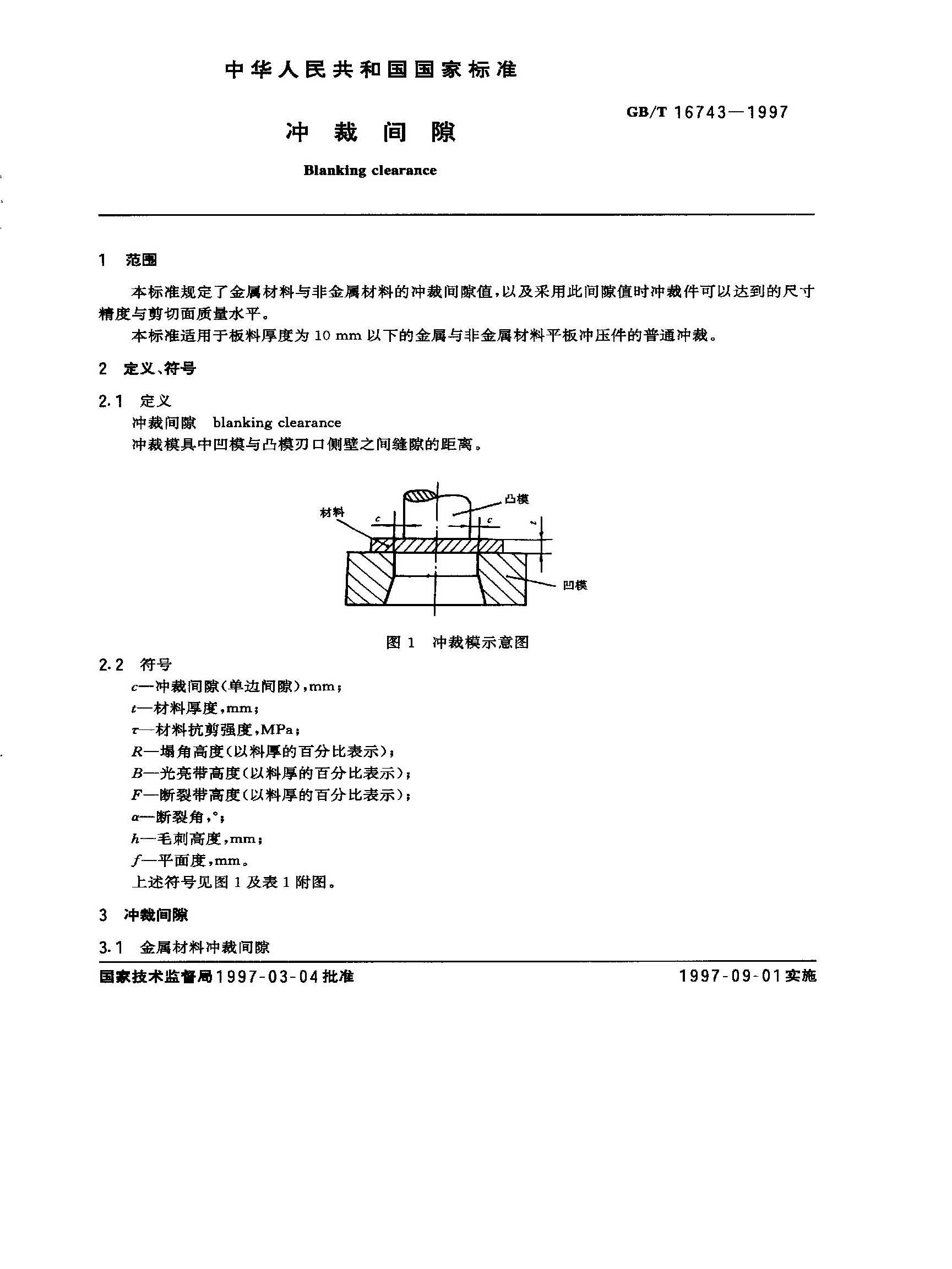

GB-T 16743-1997_Page_2.gif

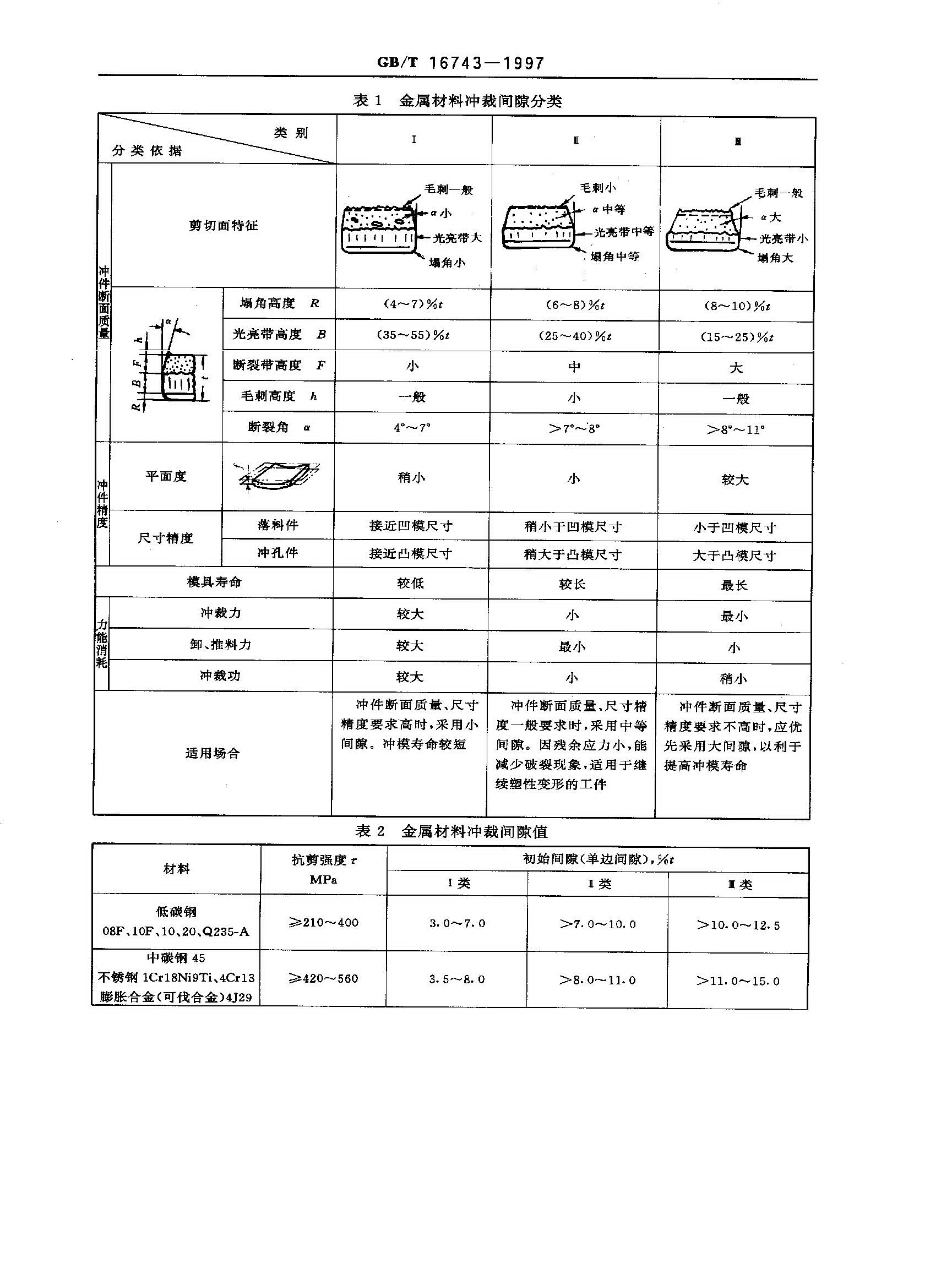

GB-T 16743-1997_Page_3.gif

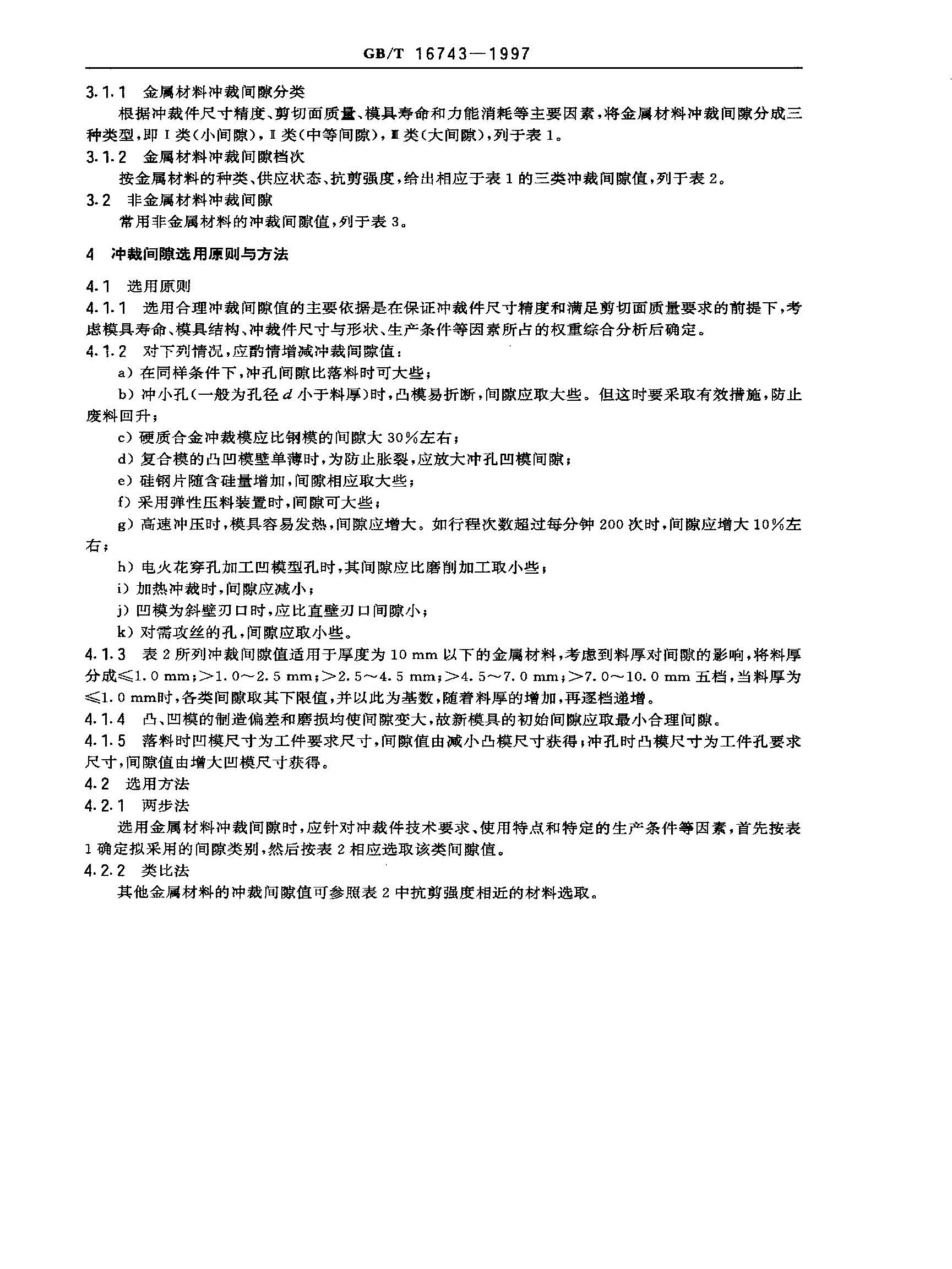

GB-T 16743-1997_Page_4.gif

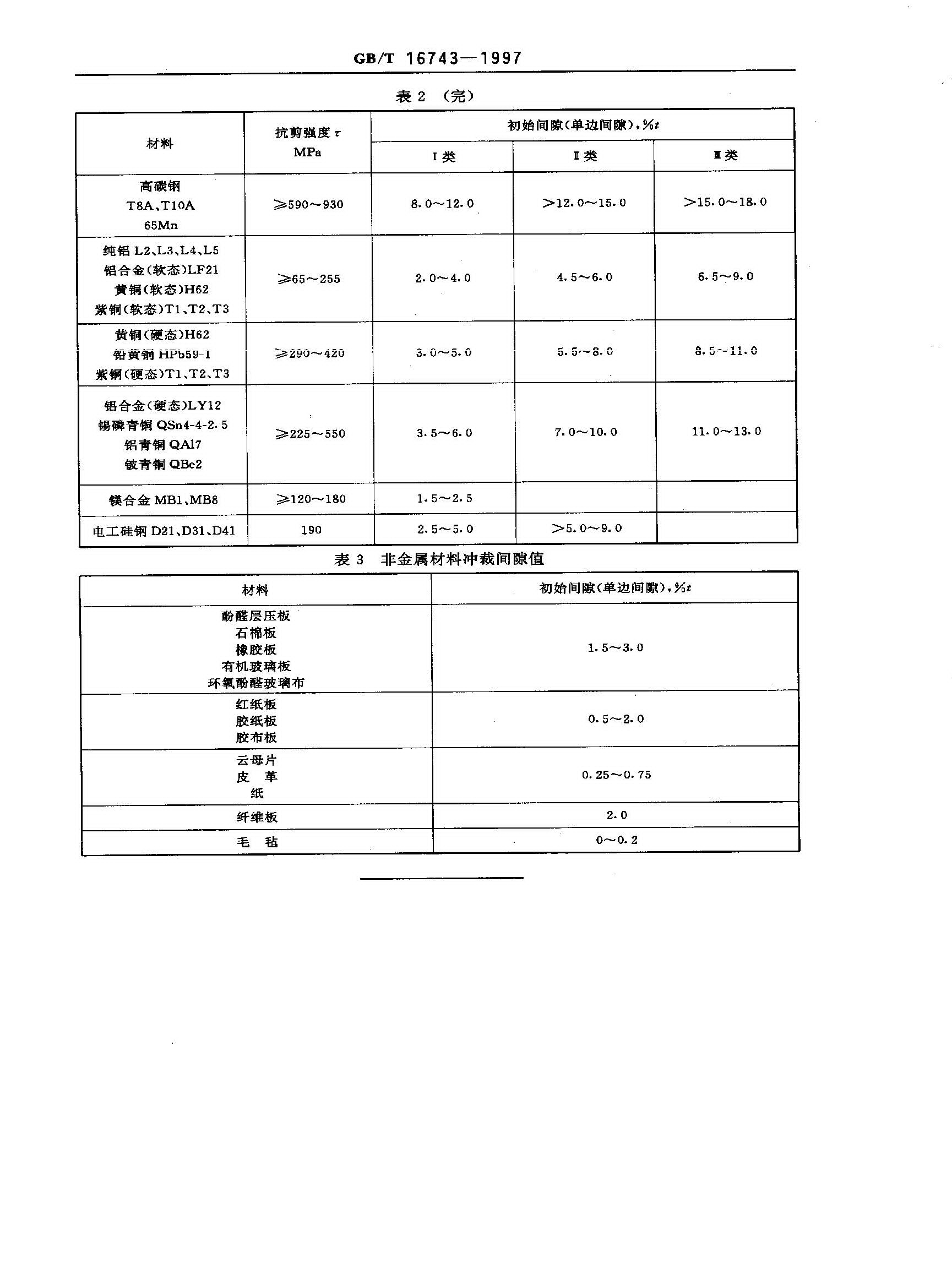

GB-T 16743-1997_Page_5.gif
发表于 2007-7-5 06:18:55 | 显示全部楼层 来自: 中国江苏南通
一般情况下是料厚的30%,这有时还要看材料.象你这样应该取双面不大于0.02为好.
发表于 2007-7-5 17:52:33 | 显示全部楼层 来自: 中国浙江金华
模具的间隙,是按材料的厚度.零件的技术要求,是什么材料?以及应用于哪个行业等等.书上给的只是一个范围,具体的是按经验及常规的一些数据来定的.
发表于 2007-7-6 21:42:19 | 显示全部楼层 来自: 中国江苏扬州
我们是钣金制造行业,对于一般冷轧钢板,冲压模具间隙为板材厚度的8%
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
