[讨论] 机械高级试题06(new)

[复制链接]
发表于 2007-3-25 12:52:31 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

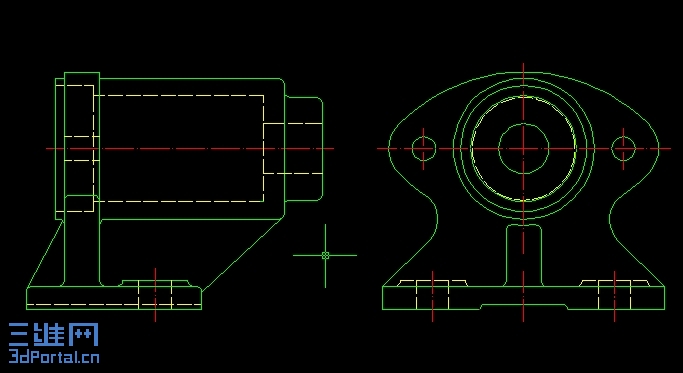

根据两个视图,画出俯视图,将主视图改画为全剖视图3 D5 o. `/ u$ h. K2 @% E
作图要准确,符合国家标准的规定,投影关系要正确。8 {& l0 e* |$ w
源文件供下载:3 Z. C. ?8 y+ U2 B

' a& M4 E0 L# _8 X  G5 w[ 本帖最后由 12yue 于 2007-3-25 12:54 编辑 ]

1-30-1.rar

114.17 KB, 下载次数: 43

发表于 2007-3-25 13:57:58 | 显示全部楼层 来自: 中国辽宁沈阳

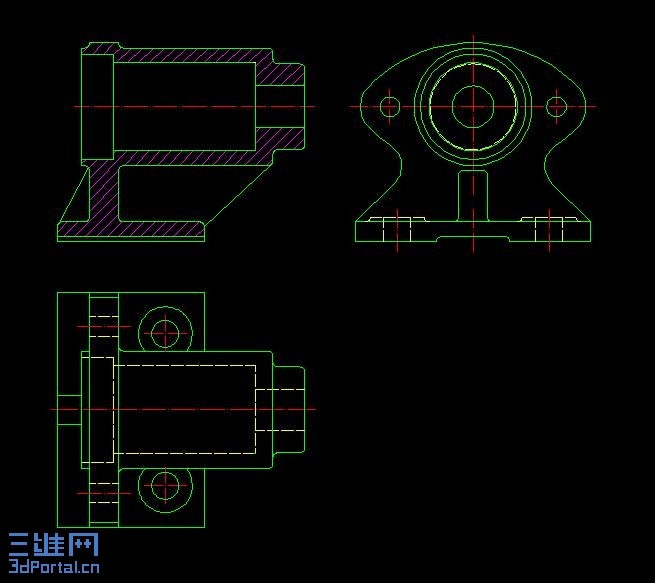

我画了一下!楼主评评

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 鼓励参与!

查看全部评分

 楼主| 发表于 2007-3-25 15:30:12 | 显示全部楼层 来自: 中国江苏苏州
原帖由 popjim 于 2007-3-25 13:57 发表% Z0 A9 x8 E5 H& [+ }$ j8 |4 y  k; H7 y
我画了一下!楼主评评

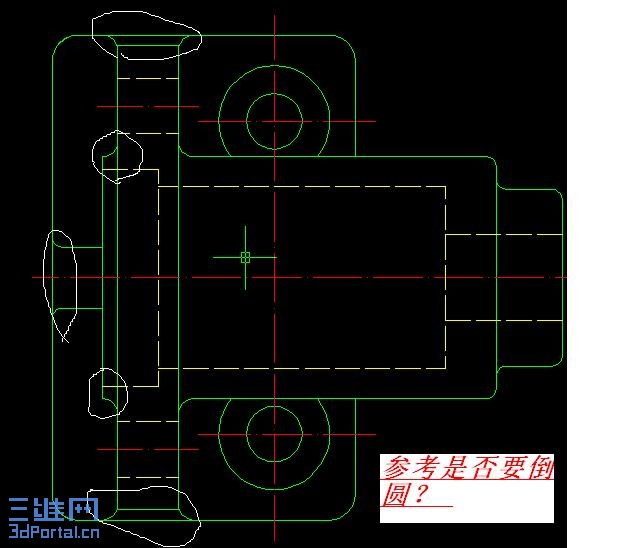

- L9 V* N% P$ A; W/ O: q见图,倒圆部分:! R# |8 o$ s5 H4 G9 F

7 T2 J5 j) W5 \[ 本帖最后由 12yue 于 2007-3-25 15:32 编辑 ]
发表于 2007-4-1 21:17:53 | 显示全部楼层 来自: 中国安徽合肥
不错呀值得学习和借鉴
发表于 2007-4-1 21:34:17 | 显示全部楼层 来自: 中国上海
大学学过《机械设计基础》的估计都弄得出来吧
发表于 2007-5-9 20:15:52 | 显示全部楼层 来自: 中国江西新余
这个太简单了吧,是不是!
发表于 2007-5-9 21:00:36 | 显示全部楼层 来自: 中国上海
饿,这个我也画过的啊,呵呵
发表于 2007-5-12 13:12:39 | 显示全部楼层 来自: 中国浙江宁波
3楼你说的是不是倒角呀.
发表于 2007-5-12 14:35:14 | 显示全部楼层 来自: 中国浙江绍兴

想参与,积分还不够下载源文件的,

先慢慢画着,搞出来也来赚点积分
发表于 2007-5-14 08:26:26 | 显示全部楼层 来自: 中国广东广州
制图知识有一定功底的人都做得出来的
发表于 2007-5-18 12:26:01 | 显示全部楼层 来自: 中国山东青岛
这个比较简单,对搞机械设计的来说应是基础知识吧
发表于 2007-5-19 11:53:51 | 显示全部楼层 来自: 中国江苏苏州

回复 #2 popjim 的帖子

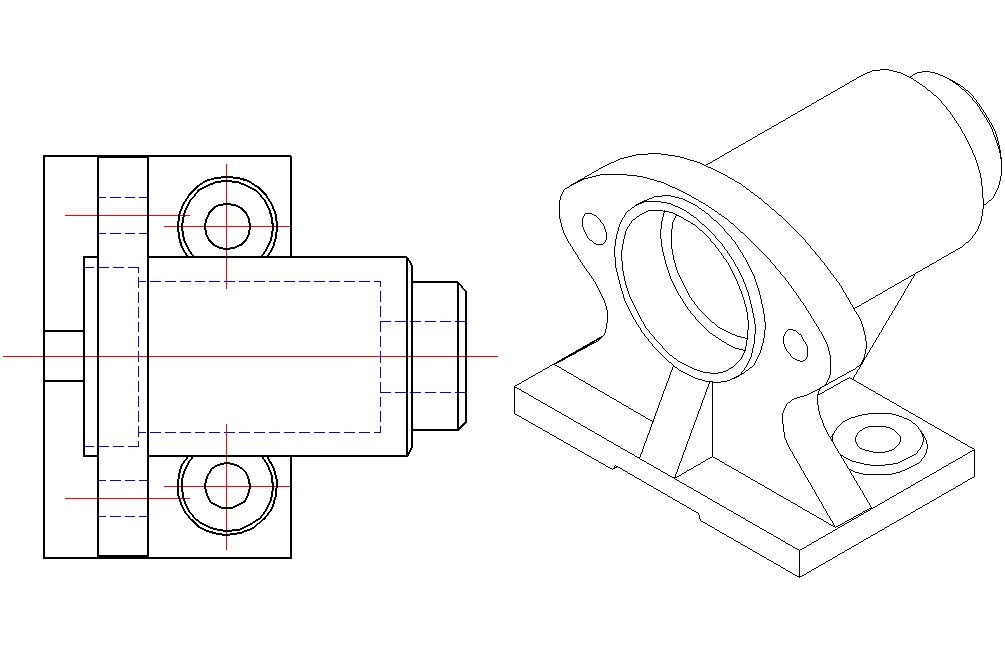

视图关系搞错了,帖中的图是第三角的,你回复中没有指明视图方向,主视和右视是第三角关系,你的俯视却是第一角关系,需用视图方向注明一下.
发表于 2007-5-19 11:59:14 | 显示全部楼层 来自: 中国江苏苏州
这个试题的画法是第三角投影法,出考题的应是日本或台湾企业的图纸,做为国内的考题也是考你的视图关系及投影能力,这在绘图中是一个最基本的要求了.
发表于 2007-5-19 13:44:24 | 显示全部楼层 来自: 中国广东韶关
参与万岁8 M& j1 V% _- V: I
发表于 2007-5-19 14:03:04 | 显示全部楼层 来自: 中国广东韶关
忘记主视图

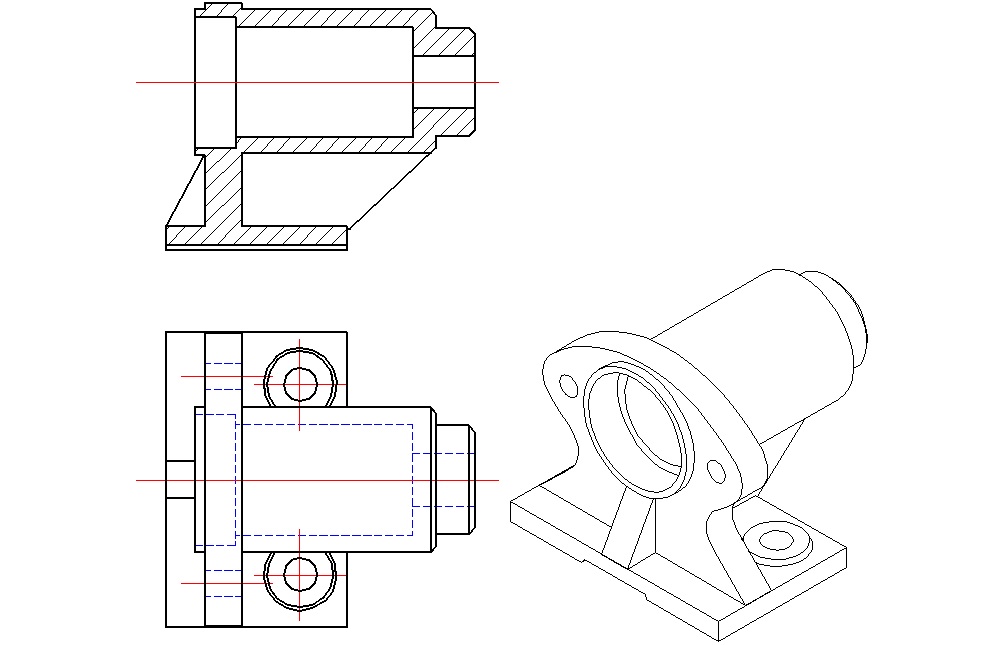

( o3 u+ ?! B* Q  L! [) f 1.JPG 1 F, q! L: j% R; l7 _: f

/ U0 d7 L! d- p( a- y[ 本帖最后由 hbzyzyc 于 2007-5-19 16:09 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 奖下!

查看全部评分
