齿厚换算V2.0.0(更新日期2007.03.31)
: W: J! H/ B. L& u新增内容：
- a$ u4 D& Y$ _# |/ t' S! `# y& h& u4 R- e: q4 E3 @7 i1 ^
1内齿轮的齿厚计算。1 l" H* ~/ f7 k& S
内齿轮时齿数请输入负值。如齿数32请输入-32。
/ S- H: |- ]( g$ X
( z0 Z% ^8 _6 R: |0 t! u6 K5 S2节径时的计算。4 |9 v1 E* |7 V! F' {4 U @ s( w
可直接在法向模数处输入负值。如节径8请输入-8。& s5 Z' ~! F$ M/ { x
% Z7 X4 U5 @# q4 W6 U- ^* c9 u3增加绘图功能。
* t& b* ?% l, I拖动鼠标左键平移图像，拖动鼠标右键缩放图像。黑色的两个圆为分度圆和基圆。蓝色的两个圆为齿顶圆和齿根圆。可以让程序自动设定齿顶圆和齿根圆，也可以手工输入。相信这个功能对于经常测绘的朋友会很有帮助。可以直接将实物和图形进行对比，非常直观。
. k+ ?2 q; z9 k$ U# f3 H( A5 t; S
) Y9 u0 {5 D" r' V! `( b3 W4增加公差的计算。
% s) E4 v& R4 r! }, h1.0版本也可以计算公差，2.0版本加强了此功能。
( R/ {9 [3 t8 \$ \8 o6 x% K: y# j$ s在2.0版中点击计算按钮后，不仅右边的中间值，最大值，最小值栏输出结果。左边的非输入项也会输出结果。也就是非红色字的部分都是输出项。这样就可以直接得到公差之间的换算。
. N9 o/ H7 l1 f, j! R, e" @8 B例1：已知公法线齿厚为72.8801 +0.05 -0.08。想求跨棒距测量方式的基准值（与72.8801对应）及相应公差。输入齿厚及公差后点击计算按钮，可在左边直接看到跨棒距测量方式的基准值和公差，为200.7889 +0.1388 -0.2235。- a+ ^; N& z2 _3 l. j+ }- `

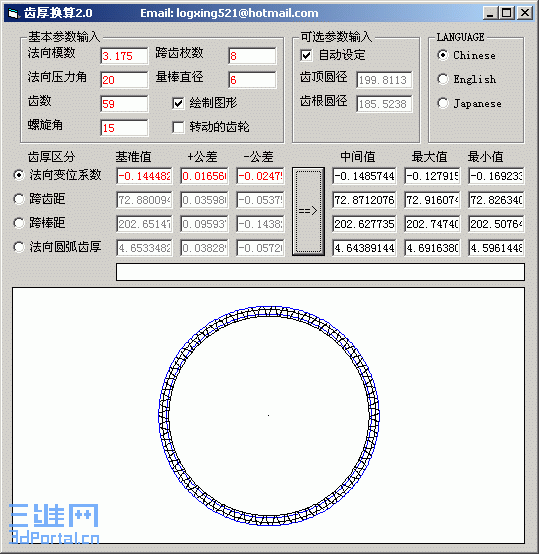

图一
% q0 f* J& c8 I" {. w$ A" V
) u% U C" v. R8 u6 D+ r5 ~) }+ Q例2已知量棒直径5.5时跨棒距为200.7889 +0.1 -0.15，想求量棒为6时的跨棒距及其公差。输入齿厚及公差后点击计算按钮，可在左边直接看到跨棒距以外的测量方式的基准值和公差，这时输入新的量棒直径6，再选择齿厚区分为法向变位系数（只要不是跨棒距即可）点击计算按钮，量棒直径为6时的计算结果就显示出来了。
, C# J% h$ [: r: [) o0 v9 y

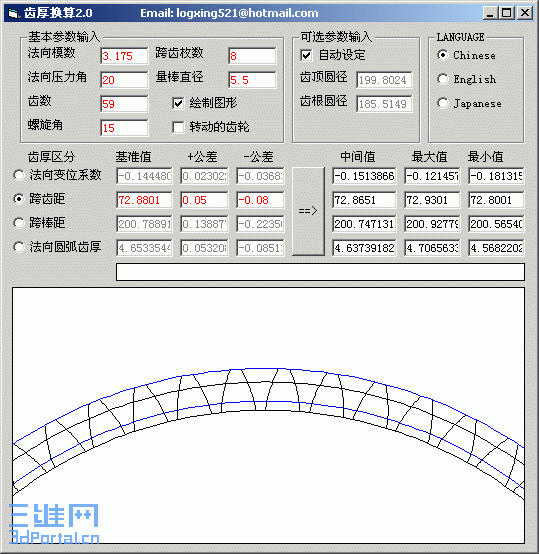

图二
) D( ^/ b( S. g3 H0 v6 \

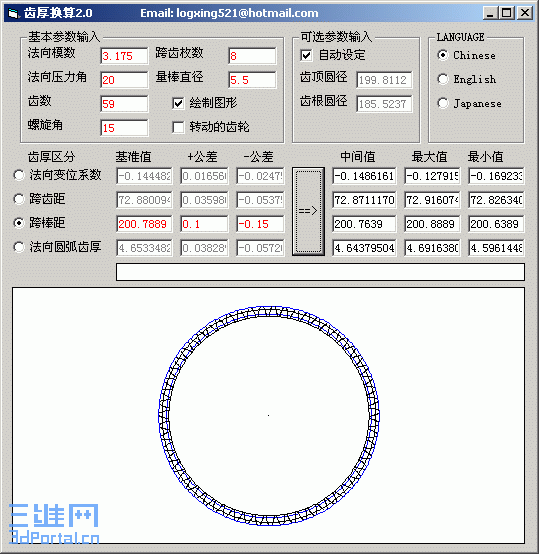

图三
& u$ {6 S& f" X8 I
6 T0 o9 s- D/ D小技巧：
% R0 R) G2 W* n+ m1利用TAB键可以方便的切换到下一个输入框。' k9 D' D" g F3 S6 l U1 Q
2直接按ENTER键与点击计算按钮“==>”效果完全一样。
2 \8 L* V6 T9 J9 J, ~注意：
% F. b6 t- ~& |0 N$ J$ H$ a5 ]1因为增加了绘图部分，可能在一些速度比较慢的电脑上不能流畅运行。我估计CPU1G以上应该没问题吧。下一版我会优化速度。电脑慢的朋友先关掉“绘制图形”功能吧。
' ~! c; i6 I& N) v9 j3 a2右边中间值栏指的是左边齿厚区分选中的齿厚形式（也就是红色字）的中间值所对应的齿厚，而不一定是左边的（最大值+最小值）/2。如本说明文件的第一张图所示，跨棒距中间值200.747131964568是指选中的齿厚形式跨齿距72.8801+（0.05-0.08）/2=72.8651所对应的齿厚。而不等于（200.927793437093+200.565408450337）=200.746600943715。相信大家都知道这一点，安全起见我在这里再罗嗦一下^o^4 T% r* {4 W+ u. F! @8 Z7 k
如果您有任何意见和建议以及创意请告诉我,感谢您的使用。. _+ H- I3 a% C: N1 ?1 Q. u
