新的建模方法之一：“偷”

wei8088

我们在实际应用中，经常会看到别人做好的模型想自己用而模型文件的时候，比方说魔兽世界中的一个模型，不可能都要自己再重新建一次模吧，那么我们就可以“偷”一个模型了。
我们都知道solidwork的母公司是世界有名的工业巨头达索公司，达索公司还有几个软件大家也都很熟悉的，比方说：CATIA，Virtools，那么同时他自己有一种自己的三维软件通用的三维模型文件格式：3d xml。
+ U, k% W) T9 Z% t, k: b下面我来介绍一下怎么从别的软件中偷出一个三维模型，并保存为3d xml文件来供我们使用。
- I5 ]/ h7 u4 k( H- K& ?: `% P首先下载附件3D_PrintScreen_Setup_2.0，一共两个压缩包：
# S! [8 [0 ]" z5 L: ~ 3D_PrintScreen_Setup_2.0.part1.rar (1.91 MB, 下载次数: 106)

2007-4-17 22:11 上传

点击文件名下载附件
3D_PrintScreen_Setup_2.0.part2.rar (1.49 MB, 下载次数: 94)

2007-4-17 22:11 上传

点击文件名下载附件
$ c2 ^. t# C3 p下载后安装，然后运行，显示如下：
8 G) u! G) t( s+ N
然后运行你的带有模型的文件，如下：

在程序中用快捷键捕获模型，如下：

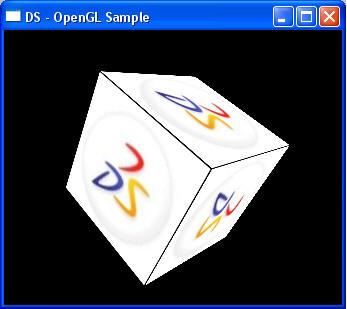

0 D( h" _, k3 M; n捕获成功：

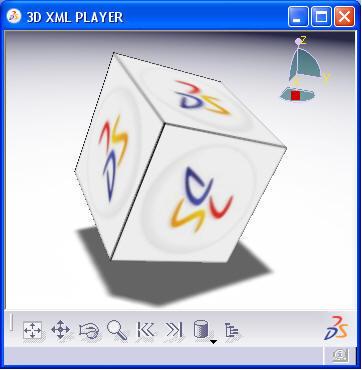

在3d xml查看器中查看捕获的模型：
8 {& O" ]* o7 p' G  R% z
& X4 A/ U& q* \: L# F查看所有的捕获模型：
  i& A% {. F, E

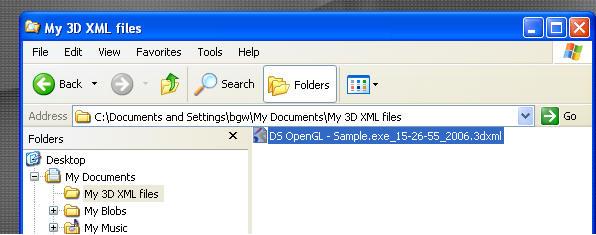

1 d) L, }: h- R5 H9 W1 [捕获模型文件位置：
$ x$ Z3 h% L7 d1 i
最后再来一个3d xml文件查看器：
3DXMLPlayerSetup.part1.rar (1.91 MB, 下载次数: 369)

2007-4-17 22:22 上传

点击文件名下载附件
3 ?, i$ U- c3 N7 w/ b& \ 3DXMLPlayerSetup.part2.rar (1.91 MB, 下载次数: 153)

2007-4-17 22:22 上传

点击文件名下载附件
/ C7 h) G# [; c8 S) E+ m 3DXMLPlayerSetup.part3.rar (1.91 MB, 下载次数: 306)

2007-4-17 22:22 上传

点击文件名下载附件
3DXMLPlayerSetup.part4.rar (1.91 MB, 下载次数: 198)

2007-4-17 22:29 上传

点击文件名下载附件
3 `: `6 L) R, |: m/ L/ I 3DXMLPlayerSetup.part5.rar (1.91 MB, 下载次数: 142)

2007-4-17 22:29 上传

点击文件名下载附件
3DXMLPlayerSetup.part6.rar (1.1 MB, 下载次数: 311)

2007-4-17 22:29 上传

点击文件名下载附件
( A3 }3 l6 D9 q8 F
4 a# ?8 C5 |$ l6 d1 `, Y' K原则上基于OpenGL, Direct3D 8 or Direct3D 9的都可以的，比方说以下程序：
CAD软件:
CATIA V5
Solidworks
9 e* x* s% R1 a9 VVirtools Dev
ABAQUS/CAE
5 _. \% z7 X6 E  _4 D# t; J6 sAutodesk Inventor
% f# m5 D6 L+ {# z; fPro/ENGINEER Wildfire
' }' F8 A/ j9 j, F( e4 kIceM Surf
! r8 f0 e  d. t" ?: z$ fUGS NX
8 z0 t. A% ]* O4 X6 Y5 y8 O$ DUGS JT2Go
4 E9 ], y/ j* Z, ^2 {I-DEAS
) n3 @$ B+ R  n' xSolidEdge
& U. r  M9 f* k+ n& ~7 s; zVisView
TopSolid
Quest3D
Subdo

" q3 G$ U4 M$ i; uDCC软件:
" f% p+ d+ J; Q; iSoftImage XSI
Blender
2 x  N; e) S5 k* ?Rhino 3D
Maya
% j; M1 N. N, J4 W! i: \4 G3D Studio Max
N-Sided - Quidam
% U0 J' y# o% Z3 G' B2 o3 c6 }& kForm Z - RadioZity
9 ^6 J4 ]7 s$ b0 uMorphology
Google SketchUp
Cosmic Blobs
: W/ U* v# s# @$ R1 _6 R
0 M4 N( h% s: v/ Q3D 查看器:
9 j+ w2 R9 _; T) B- n3D XML Player
' j# D. ^- T& i1 QeDrawings
Lattice - XVL Player
2 ]* c: Q) `$ I8 v6 k* N1 w# E; jCortana VRML Viewer
Octaga Player
! K  ?( o: n. q- |9 ?" n) cAccelrys - DS ViewerPro
SpinFire Reader
9 N5 s7 C, W$ {* Q4 E; _0 W6 jQuadriSpace - Reader3D
( s6 Z' j4 A$ T; h- h# _0 ^% qGoogle Earth
6 G) h9 X9 L6 F) N, z& {7 eAutodesk DWF Viewer
Seemage
5 v2 J/ B8 Q, c# J  n! EVirtools - 3D Life Player
Subdo Web Player
4 |# X9 V5 m" O) g7 a9 q5 FQuest3D Viewer
Acrobat 3D
/ c. J/ A  D2 g4 Y6 t, y' o: D8 @- H& tEon Reality Web Plugin
  C* N; h+ l9 g! v" R+ P% I* {# W9 X
游戏:
Quake 3
, a5 R: r7 b3 Q4 L$ Y# o' @, v! WReturn to Castle Wolfenstein
3 C* Z+ d6 C- E1 W/ F' N: c6 uDoom 3
5 [) y2 _5 l1 ~0 A# LQuake 4
9 j* |% I5 h8 X5 O5 F; |* T; UCall of duty
* }# `0 F$ R2 Z0 `0 V2 MUnreal Tournament 2003
1 Z! [- A* v/ K( @! \* `. F, \5 @World Of Warcraft
: S  C3 o9 l0 t9 DHarry Potter and the Goblet of Fire
Rayman Raving Rabbids
FarCry
1 T. `" D! [1 w3 _+ |8 Q
% e- }0 t7 G# N注意的就是，你要捕获的模型应该在当前屏幕显示中能完全看到的，不能说有部分在屏幕外面，也不能是隐藏的。

+ L: O% c9 P2 Z; Z) b" V我测试在我的solidwork中捕获了一个装配体，不过结果中有一些平面丢失。
) d  v. X$ S% m. c' E  r
* \, A, y' g  k2 [6 }+ ^2 Q5 W
[ 本帖最后由 wei8088 于 2007-4-17 22:35 编辑 ]

aqb3322

楼主的计算机也是英文的。
# v; M1 K, i2 G: f" W$ n7 r牛！
这个是那个软体的功能？没有接触过。

cd888

请问楼主：是否只用3D_PrintScreen一个软件就可以转换来借用？
* n: |/ z0 X, l* b5 v
1 I! S$ h; N3 U[ 本帖最后由 cd888 于 2007-4-17 22:30 编辑 ]

wei8088

2楼的，我的电脑里面当然是中文的了，不过公司的却全是英文的，包括office。
不过我上面的图片是从它的帮助中截下来的。
- ?9 |) s9 L# v, [7 l0 h2 f3楼的，就用这个就可以的，不过3d xml文件只有达索公司的程序支持的，你想转换为其他的格式可能要用其他的中间程序的。

如果你手头有个陶瓷娃娃也想建个模，用上面的方法就不行了，就需要用到下面的方法了：
