[已解决] 如何用钣金画曲面轨道？

[复制链接]
lsjkfb
发表于 2007-4-25 21:56:36 | 显示全部楼层 |阅读模式 来自： 中国福建龙岩

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
各位高人：工作需要如下曲面轨道，不好制造，如果用钣金则可展开后板料下料，
: J$ [3 O2 p8 b/ X3 J% E# Y请教高手们用钣金如何画该曲面轨道，谢！& ^- L$ i, Z2 Q* a& B
轨道板.rar (249.1 KB, 下载次数: 22)
回复

举报

hahap
发表于 2007-4-25 22:26:22 | 显示全部楼层 来自： 中国广东中山

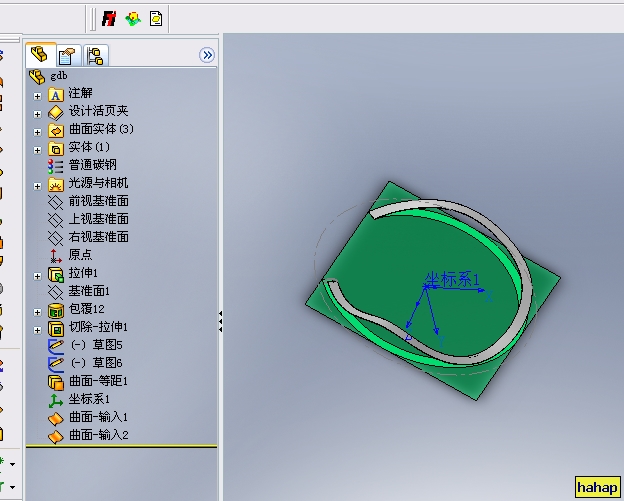

看了下,像你这样的自由曲面SW里是不能做出钣金件的!: P- A) t  E" z% ]

( s2 l6 ?: o9 Q% s/ @) E不过可借助插件BlankWorks做展开参考!!
回复 支持 反对

举报

lsjkfb
 楼主| 发表于 2007-4-25 23:08:45 | 显示全部楼层 来自： 中国福建龙岩
[quote]原帖由 hahap 于 2007-4-25 22:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif( z, L$ i6 j' Y! D% e
看了下,像你这样的自由曲面SW里是不能做出钣金件的!6 Q, Y; m2 A$ b

* {+ p" B; e7 X& f不过可借助插件BlankWorks做展开参考!!4 s4 |5 ?) k5 o+ o" }2 k. e

# d6 V& W7 a5 p$ d有BlankWorks或AutoPOL吗？能帮忙展开成DXF或DWG等格式平面图？为了分段下料没办法。
回复 支持 反对

举报

hahap
发表于 2007-4-26 00:23:02 | 显示全部楼层 来自： 中国广东中山

回复 #3 lsjkfb 的帖子

可以把展开的曲面加厚再做成工程图另存成DWG格式就好了!) ]6 z6 q- @/ o1 r1 F( }3 T/ I
5 [' b; F0 c% q9 t
[ 本帖最后由 hahap 于 2007-4-26 00:28 编辑 ]
