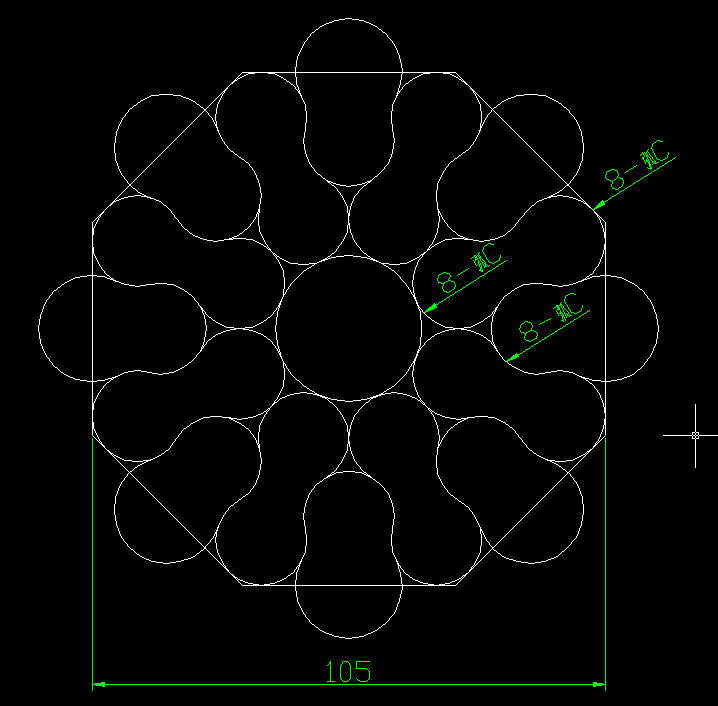

呵呵，大家看看这个图怎么画比较快

fanshunhou · 发表于 2007-4-30 23:47:20

您需要登录才可以下载或查看，没有帐号？注册

x

这个图是在cad高级班学习的一道习题

fanshunhou · 发表于 2007-5-1 18:39:48

怎么？大家觉得这个太简单了吗？

haorong · 发表于 2007-5-1 19:50:56

用陈列法画，先画一个园，再画一个内8-弧C，陈列画8个，再外8-弧以，再陈列画8个，这橛就可以画好了

Geoffrey · 发表于 2007-5-1 21:44:04

先画1/8部分，然后用环形阵列画出其他部分就可以类！因该还不算太难吧。

X6352401 · 发表于 2007-5-2 05:55:54

切这个真的有点简单哟！~

www191710 · 发表于 2007-5-2 07:35:07

真的不好画啊，前提是只给了两个条件，
一是正八边形对边距离105
二是三个地方的圆弧一致

希望感觉简单的朋友给出详细的做法啊。

tianyang · 发表于 2007-5-2 14:26:09

先把样子画出来，别管尺寸。然后再画个对边距离105的正八边形。最后用缩放功能中的参照方法使两个正八边同尺寸就行了。

[ 本帖最后由 tianyang 于 2007-5-2 17:01 编辑 ]

mou2003 · 发表于 2007-5-2 14:50:52

可以使用画多边形命令来绘制　　　

yishaoxcn · 发表于 2007-5-2 15:37:29

7楼说得很对，没有尺寸限制就很好画了。

szp · 发表于 2007-5-2 21:10:06

中间小圆的尺寸、弧C的尺寸是多少？缺少很多尺寸，不实用，弄着玩的图形，画多边形——画圆——剪切——360阵列,洒洒水了

xietingfeng · 发表于 2007-5-3 09:23:57

:handshake :handshake :handshake

yefeng9999 · 发表于 2007-5-3 14:49:21

没有尺寸是很好画
就是这个缩放参照不会，
那位大哥指点一下啊。

[ 本帖最后由 yefeng9999 于 2007-5-3 15:20 编辑 ]

CHENGJIZHAO · 发表于 2007-5-3 15:20:46

先计算出弧C，画出八分之一图形，再阵列。因为弧C在限定的105尺寸下只有一个解。

[ 本帖最后由 CHENGJIZHAO 于 2007-5-3 15:24 编辑 ]

cqdujun · 发表于 2007-5-3 15:25:05

看来简单，做起来难，我才试了一下，没画出来！水平太底了啊，

haiyanj · 发表于 2007-5-3 15:40:59

仔细看看，这个图具有对称性。不过看似简单，不是很容易能够画出来的。。。

dy110 · 发表于 2007-5-3 22:09:01

jian_988 · 发表于 2007-5-4 12:32:55

关键只是要确定圆弧的半径，这个可以通过两条1/8的等分线用3点（相切，相切，相切）画出，
之后就没什么困难了，最后再阵列就完成了
