如何在工程图中修改三维图

maroll

在我初次接触sw时，被它易用性和零件间严谨的关联吸引了（有业务员介绍）。
我现在使用sw2006，从三维零件转换为工程图后，我想在工程图中修改尺寸来修改零件，但是摸不着头脑。毕竟在工程图中要比在实体中修改更直观（我感觉）。不知现在还有没有这个功能？

! N7 t* Q+ A8 [5 |% \& k目前我有 *.X_T 格式的零件图，读入sw后，不能对它进行修改（只能看），我已经转换成工程图了，有没有办法在工程图中进行编辑修改呢？

谢谢了。
! ]+ S2 J9 A& [9 Z; T/ H. ~0 k
& A: J0 t+ G2 S; H) u7 D) q[ 本帖最后由 maroll 于 2007-5-20 14:59 编辑 ]

gneful

在SW的工程图中，只须直接修改“驱动尺寸”就可以同时修改模型
' Z3 y9 ]" }6 Y7 r5 [9 d! h但是 X_T格式文件中不包含特征数据，当然就没有驱动尺寸可供修改了。

maroll

原帖由 gneful 于 2007-5-20 08:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 {$ N- F6 E0 x$ V! I! {8 o在SW的工程图中，只须直接修改“驱动尺寸”就可以同时修改模型
) O. z, H/ q, @" O& h2 @但是 X_T格式文件中不包含特征数据，当然就没有驱动尺寸可供修改了。

/ s5 c6 G. N( J+ ~0 P

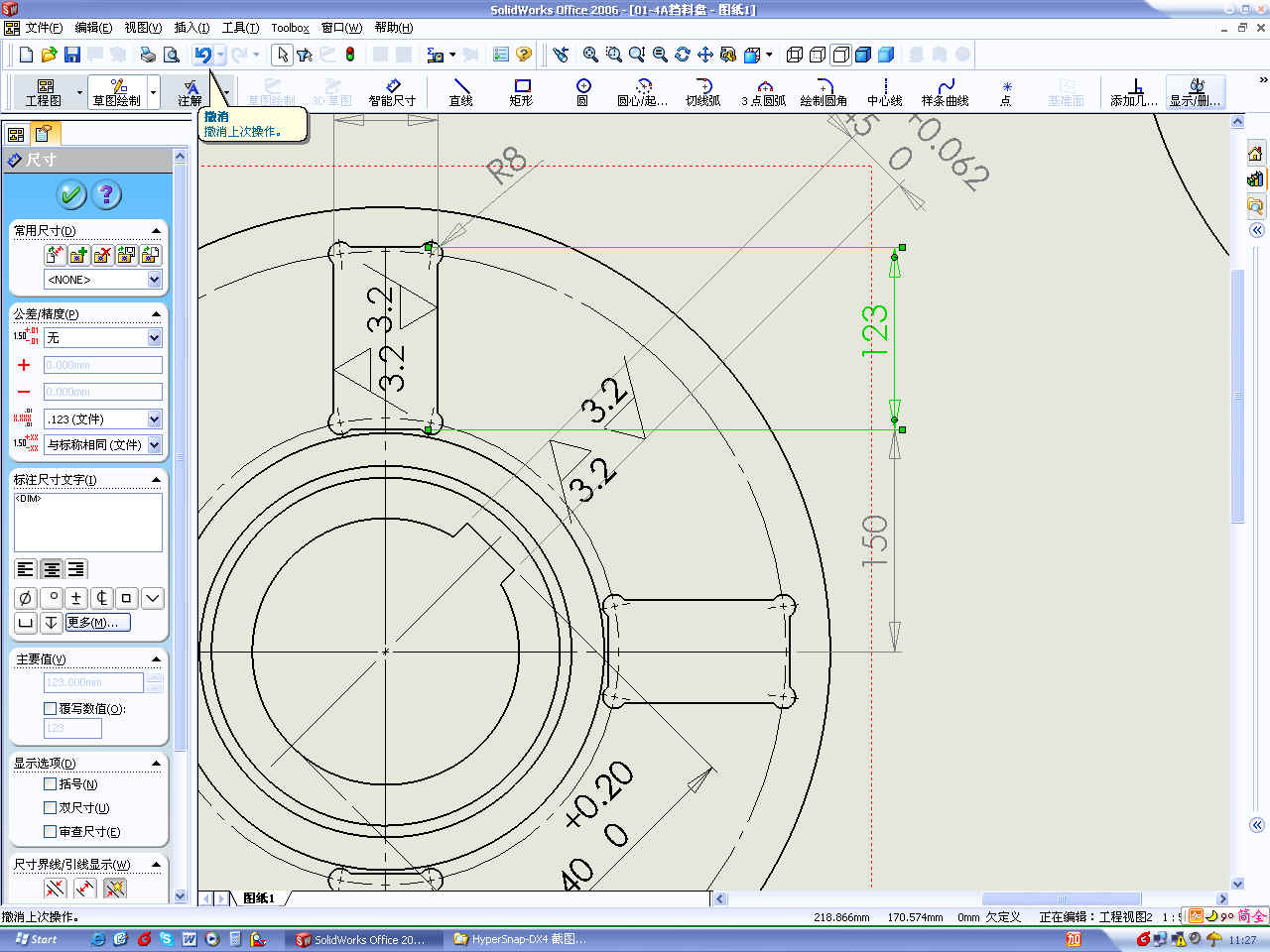

, L4 Z/ ?2 ^. ^" F看我的sw2006，如果我想更改123的尺寸，没有可以变的选项呀！只能把名义尺寸变了，图形不变。

帝国工程师

好像还需要点击“rebuild”按钮才能生成更改后的正确图形。

maroll

原帖由 帝国工程师 于 2007-5-20 11:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
好像还需要点击“rebuild”按钮才能生成更改后的正确图形。

6 K1 L" j) A7 \. z/ i! ~好像不行，我又画了个简单的立方体，转换成工程图试过了。
没有找到选项。是否现在只能在模型里面更改尺寸了？

gneful

修改“驱动尺寸”可以达到更新模型的作用，修改“从动尺寸”不能更新模型
5 W4 Z, h" i8 u* K& t" A! u, ?, A在SW工程图中，驱动尺寸的默认颜色为黑色，从动尺寸颜色为灰色
2 y8 y. |+ E1 Q' _8 u9 L8 j, X2 L
# i. B. l- i, f/ E; H% p: x在工程途中，使用菜单命令 【插入/模型项目】，可插入驱动尺寸

maroll

原帖由 gneful 于 2007-5-20 12:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif
在工程途中，使用菜单命令 【插入/模型项目】，可插入驱动尺寸

# H# x: l1 p" i. [7 R+ D原来在这里，又明白了些，谢谢指点！

IBIB

不会  啊..............
