一直搞不清楚这个扫描怎么做的

PXW1983 · 发表于 2007-5-20 09:47:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

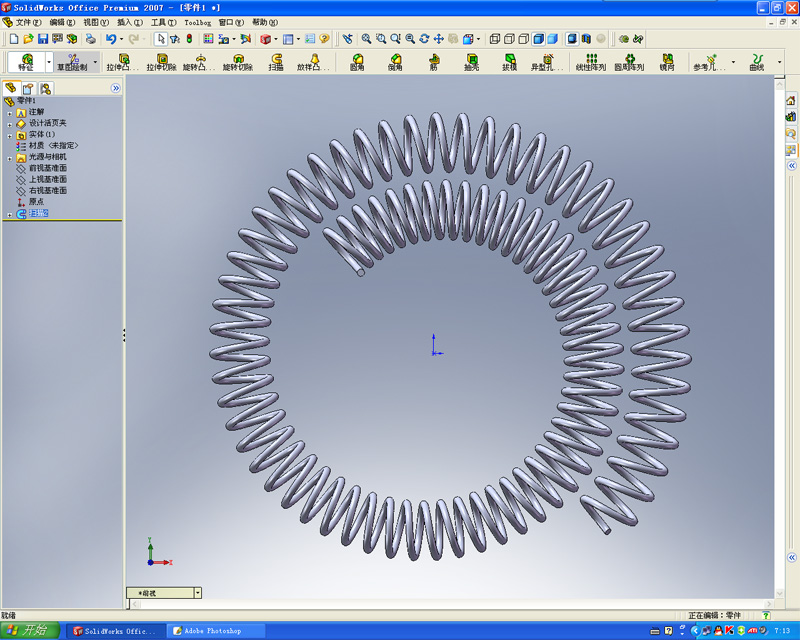

请高手教教小弟这个像这类扭曲的螺旋线扫描怎么做的？关键是搞不清楚扫描草图截面是什么？

[ 本帖最后由 PXW1983 于 2007-5-20 09:49 编辑 ]

帝国工程师 · 发表于 2007-5-20 10:32:18

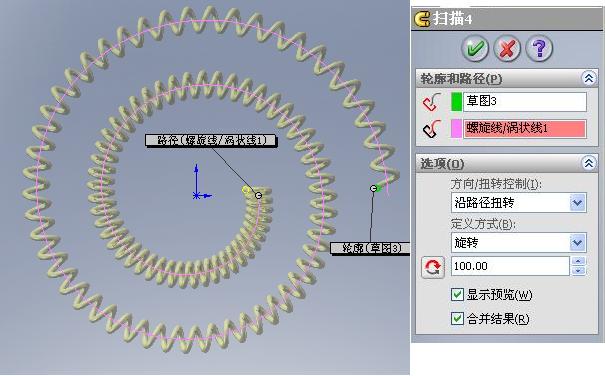

这样做，你首先画一个螺旋线，例如你给出的图中的那样的螺旋线（你给出的这两个图大概是1.5圈的螺旋线，你也首先画一个出来，做出这个螺旋线应该不是问题吧？sw缺省的功能），然后，在螺旋线的两个顶点的其中任意一个顶点旁边再画一个小圆圈，用来扫描，这个小圆圈最好距离螺旋线稍微有点距离（这样才能最终画出图示的扭转弹簧；如果正好压在螺旋线顶点上就没法沿着螺旋线扭转了。还有一点很关键：如果一定要扫描出你的样图中的效果，那个小圆圈必须和螺旋线放在同一个平面上，但是分开做）。然后开始启动扫描功能，总共三大要点：（1）以小圆圈为扫描截面，（2）螺旋线为扫描路径，（3）这个时候最关键的一步是在“选项”中一定要选取“沿路经扭转”！！！彻底搞定！！！

PXW1983 · 发表于 2007-5-20 13:57:22

你也首先画一个出来，做出这个螺旋线应该不是问题吧？sw缺省的功能

是首先画个漩涡装的螺旋线当作扫描路径？SW缺省功能？那我就是不知道这个当作扫描路径的漩涡装螺旋线怎么画，请高手指点！谢谢！

dignity · 发表于 2007-5-20 14:29:57

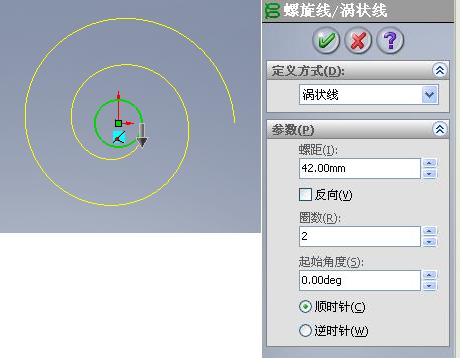

SW，在sw的插入工作菜单里面中，有涡装线这一项，然后插入螺旋线，螺旋线的中心路径为涡装线,之后建立扫描截面轮廓就可以了

xxf-1 · 发表于 2007-5-20 14:48:19

涡状线是曲线中的一种,画法与画螺旋线一样,先画基园,再定圈数或角度及螺距.

PXW1983 · 发表于 2007-5-20 19:10:52

终于会做了，谢谢高手指点。没想到扫描草图可以和路径草图平面平行

帝国工程师 · 发表于 2007-5-20 22:42:45

是的。共同进步！亲爱的同胞们。

niejiangbo · 发表于 2007-5-20 22:45:56

提示: 作者被禁止或删除内容自动屏蔽

zghz1118 · 发表于 2007-5-25 08:27:00

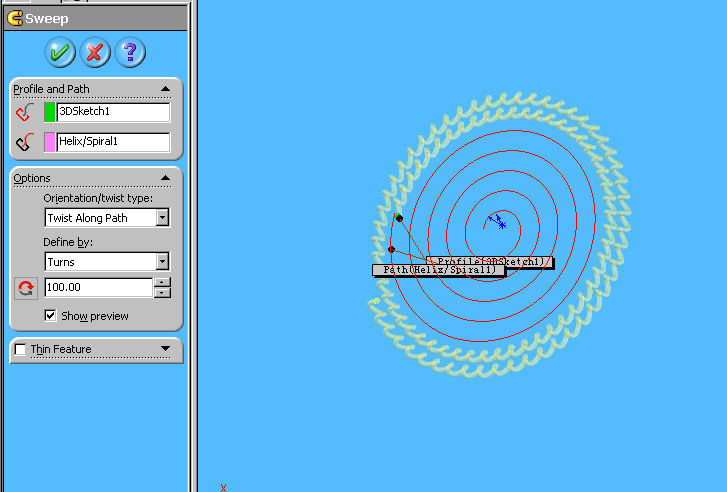

传一个,就是这样简单

guojiangchangmi · 发表于 2007-5-27 12:22:05

看了，很受启发，真得感谢高手

daxiong123 · 发表于 2007-5-27 14:36:07

我做的不知错在那里

bear36 · 发表于 2007-7-13 10:56:06

长见识了

guohua.wan · 发表于 2007-7-14 13:33:49

11的涡状线节距不合适,所以扫到外头啦
