求助，此图形如何放样，谢谢

waterwhite · 发表于 2007-5-22 13:29:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

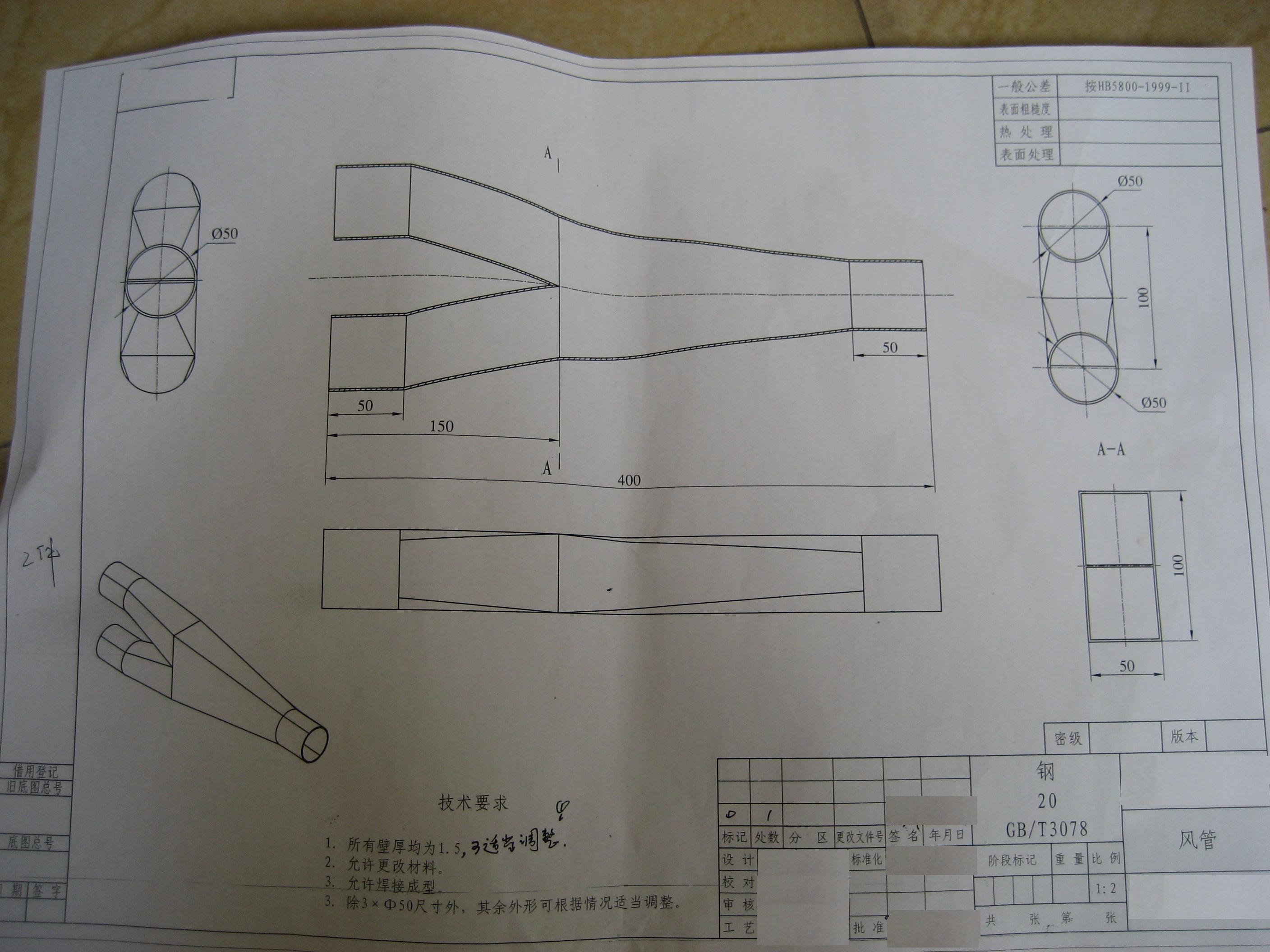

求助，此图形如何放样，谢谢此图形如何放样，谢谢

展开后是什么样子的，
请帮帮忙，附个图
谢谢

[ 本帖最后由 zyw0303114 于 2007-7-6 14:11 编辑 ]

mydoa07 · 发表于 2007-5-22 13:51:42

一段一段来放就是了，
展开可没这本事了，又圆又方的

waterwhite · 发表于 2007-5-22 13:58:46

中间那段200长，
左端方形，右端圆形的
该如何放呀，
能否给个图

dayGhost · 发表于 2007-5-22 13:59:13

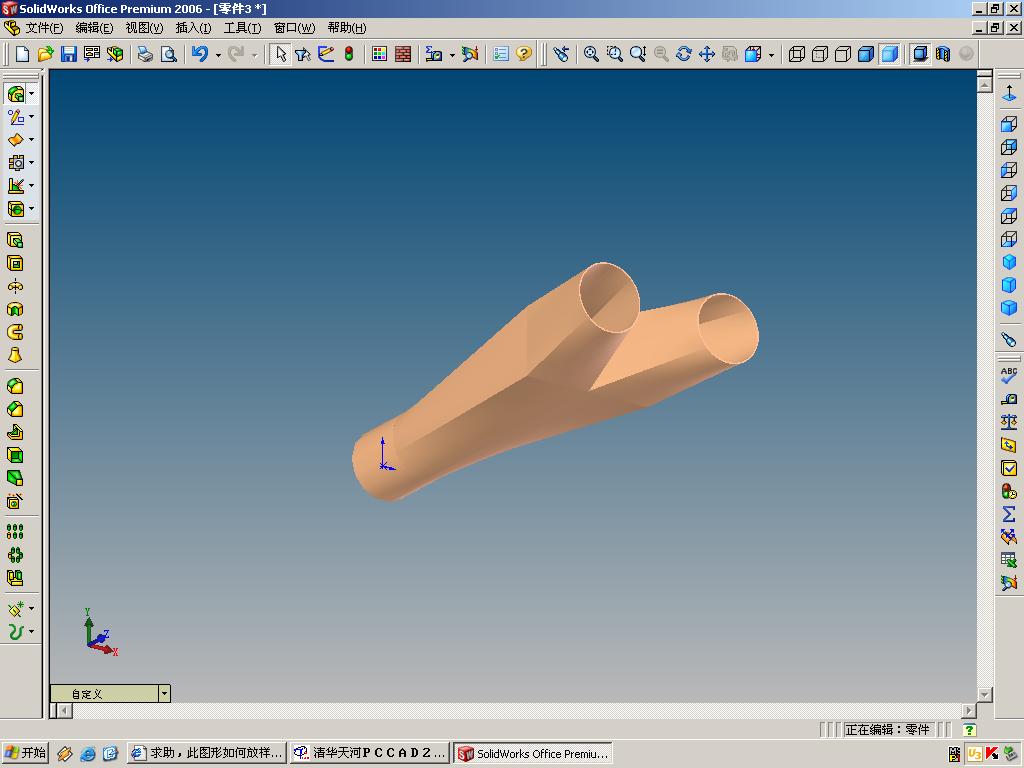

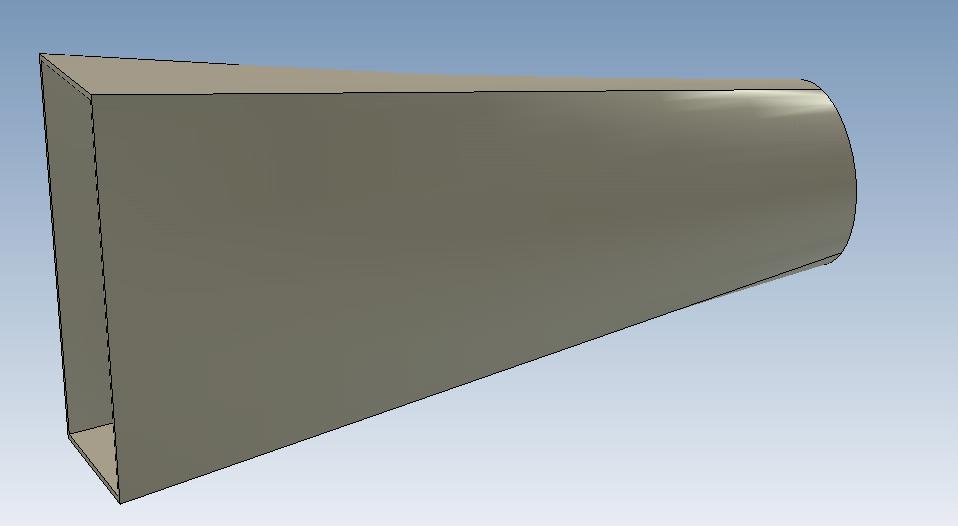

楼主要的是这个样子的么？壁厚我按照1个走的。其他尺寸都是按照你的图走/

[ 本帖最后由 dayGhost 于 2007-5-22 14:06 编辑 ]

waterwhite · 发表于 2007-5-22 14:14:10

外形就是你画的这个样子的，
不过我想要中间这部分的展开图，
不知能否得出呢？

Recky · 发表于 2007-5-22 14:26:14

放样时要考虑好绘制草图的方式和放样时选取草图的顺序，注意2点：
1.在每个轮廓草图中点取同样的对应点。如果不小心就会放样扭曲。
2.每个外形草图要有相同数目的线段。
比如圆和矩形放样，用分割实体命令把圆分成4段，然后点取圆上的点和矩形上相对应点放样即可。

dayGhost · 发表于 2007-5-22 14:36:08

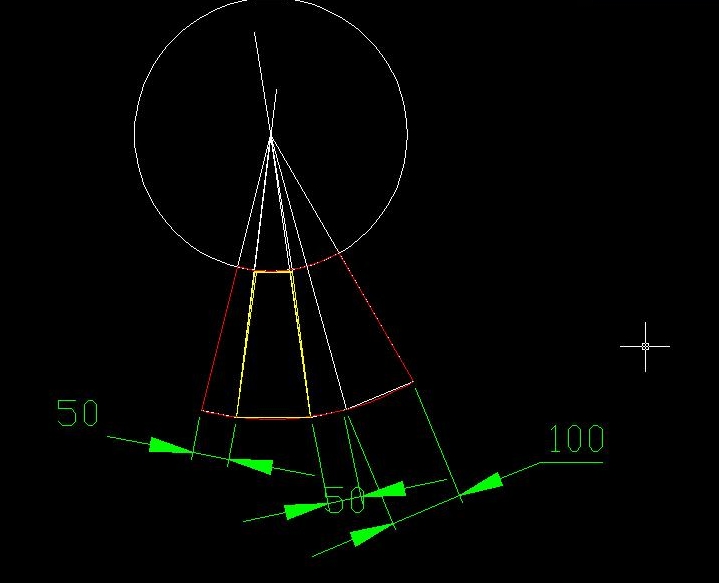

楼主啊，既然你想把它展开，为什么不用钣金画呢？？既然你用放样，那展开图就要自己算了。这儿是个小示意图。红线是展开后的形状

waterwhite · 发表于 2007-5-22 14:37:11

谢谢指点，
不过上述图形能帮我展开一下吗？
我弄了很久还是没弄出来，
谢谢

waterwhite · 发表于 2007-5-22 14:39:35

中间那个圆的半径是多少啊

hidingman · 发表于 2007-5-22 14:58:53

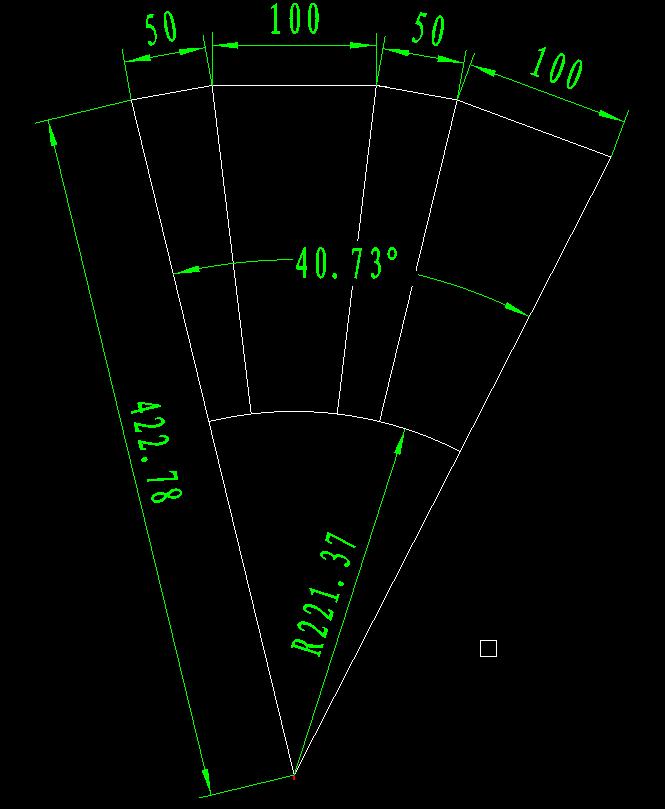

不依定對~~~

dayGhost · 发表于 2007-5-22 15:00:13

取红色部分最上面的那个弧---弧长就是那个圆筒的周长---的圆心//底下的折线就是矩形的边线长，做图。用sw的参数化绘图，很容易做出来的。
按照楼上的那个钣金做精准绘图就应该对的

[ 本帖最后由 dayGhost 于 2007-5-22 15:21 编辑 ]

hidingman · 发表于 2007-5-22 15:00:14

不依定對~~~開

titter

waterwhite · 发表于 2007-5-22 15:10:29

刚才也画了一个，
请帮我检查一下是否正确

[ 本帖最后由 waterwhite 于 2007-5-22 15:34 编辑 ]

dayGhost · 发表于 2007-5-22 15:16:06

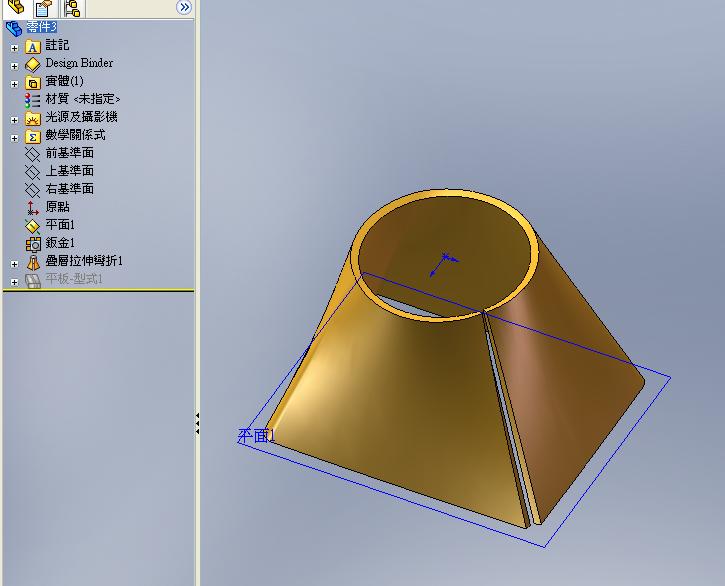

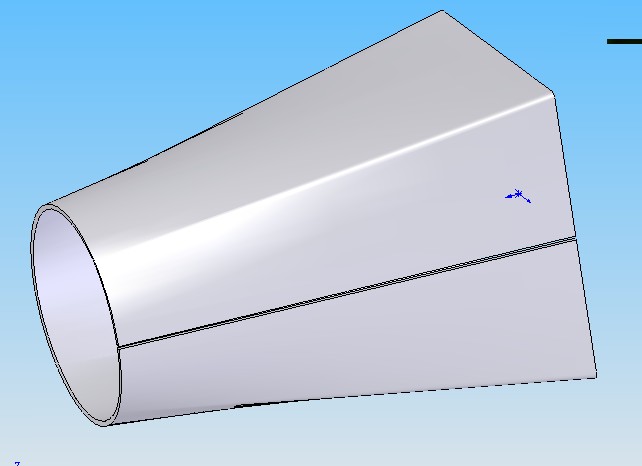

刚才去抽烟了。我用钣金的放样折弯又作了一个，包括展开图。楼主参考一下吧

zyzyfy1 · 发表于 2007-5-22 16:44:18

sw帮助里有，自己看吧，说得很详细了：
这个行话叫天圆地方。

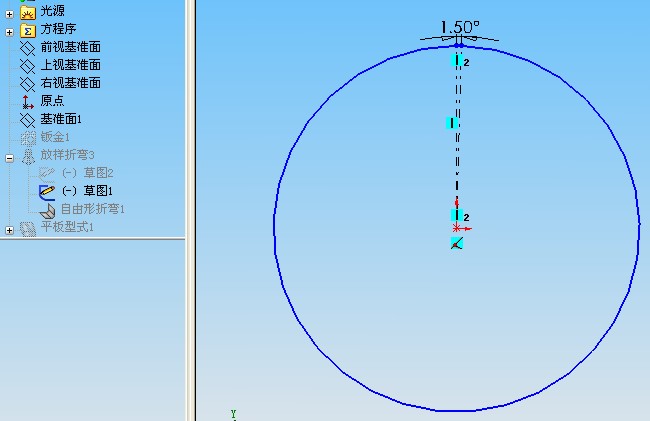

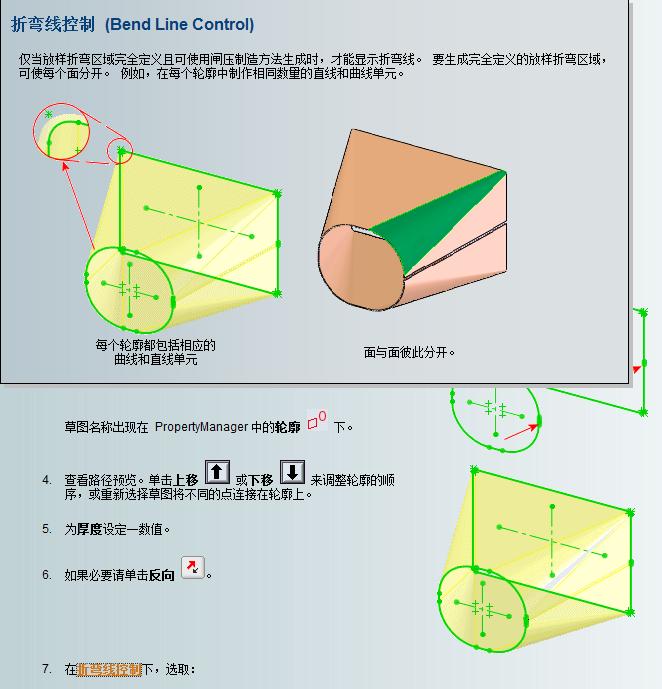

注意：板金展开图中如果要显示折弯线，上下轮廓要有相同数量的直线和曲线，见下图：

[ 本帖最后由 zyzyfy1 于 2007-5-22 17:05 编辑 ]

dayGhost · 发表于 2007-5-22 17:13:45

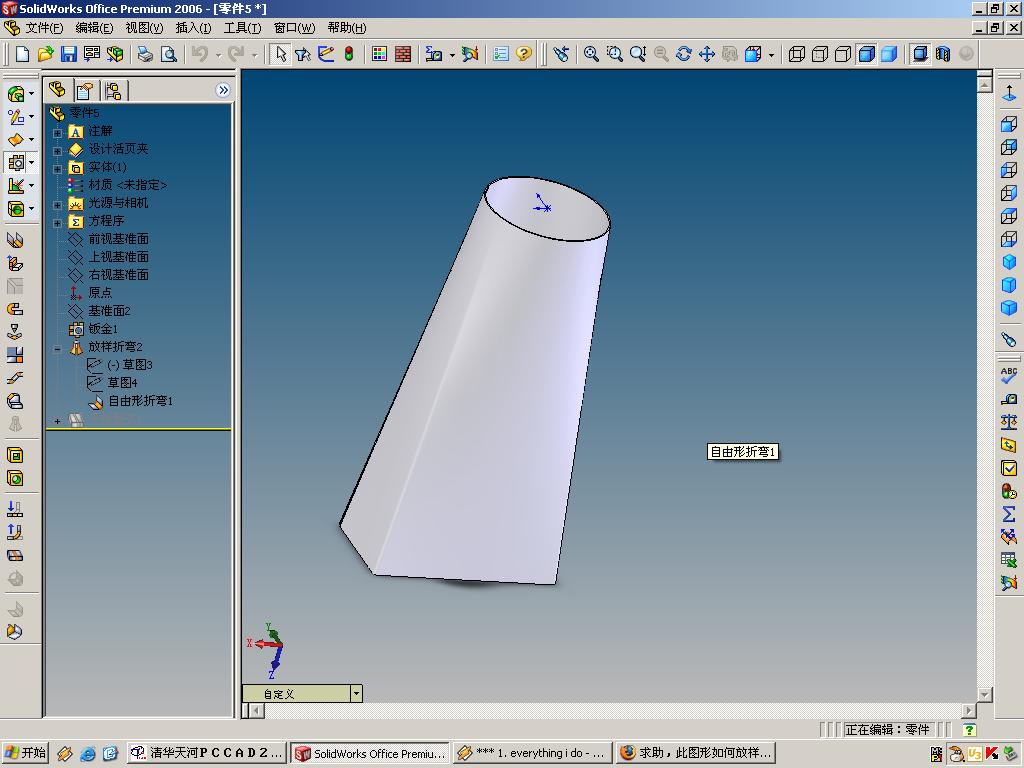

汗。。。我怎么直接放样钣金出来了？？

:L

mydoa07 · 发表于 2007-5-22 17:15:39

我这个没有把圆做四个分割点，也没有问题啊

倒是方形的四个角因为有壁厚，一定要有大于等于壁厚的圆角

[ 本帖最后由 mydoa07 于 2007-5-22 17:18 编辑 ]

zyzyfy1 · 发表于 2007-5-22 17:25:16

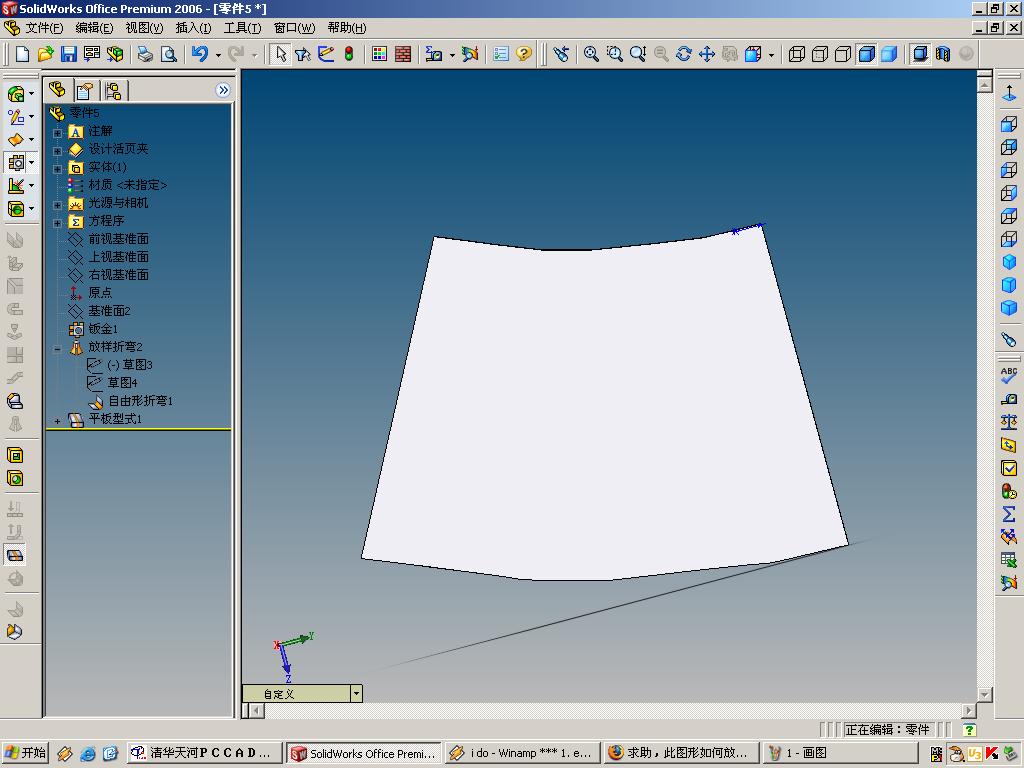

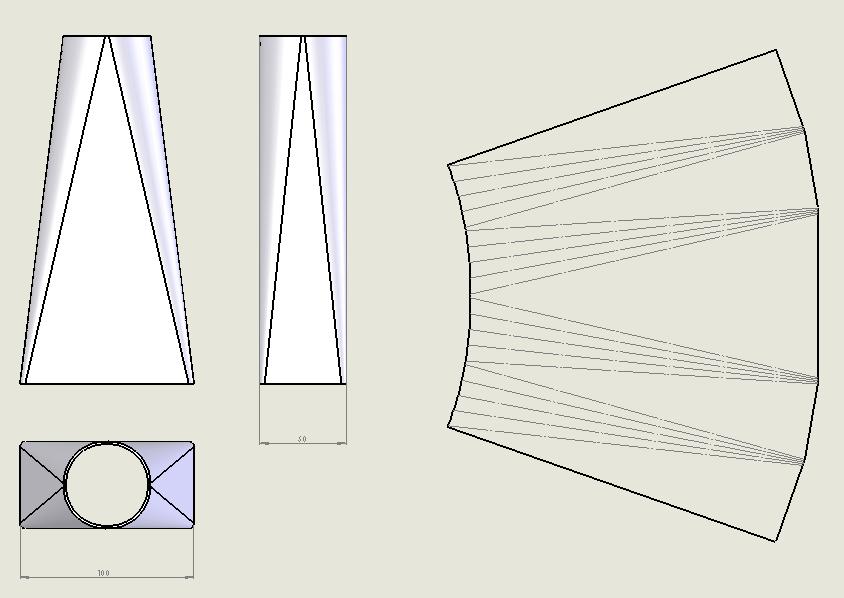

楼上作一下展开图，看有折弯线没有？像下图：
折弯线数量自己定，这个是5。

[ 本帖最后由 zyzyfy1 于 2007-5-22 17:28 编辑 ]

dayGhost · 发表于 2007-5-22 17:38:26

14楼就是我，没有那个折弯线。您的意思是，我做的不规范，后面会有其他的隐患？

mydoa07 · 发表于 2007-5-23 11:42:44

我的不能设置折弯线数量，没有显示，

不知折弯线有什么意义？

waterwhite · 发表于 2007-5-23 12:08:36

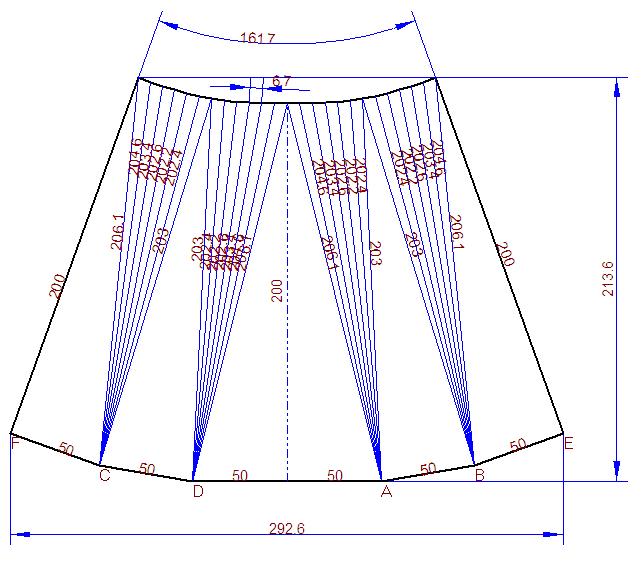

刚用钣金展开软件展开了一下，
大家来看看对不对

mydoa07 · 发表于 2007-5-23 14:24:57

哪个钣金展开软件，是SW本身的吗？

不是的话，能不能发上来共享？

WYQCAD · 发表于 2007-5-23 17:34:52

好东西，受益非浅阿，谢谢

sun_fei_6607 · 发表于 2007-5-26 20:34:41

没有难点，，，，，，，

china4597 · 发表于 2007-5-26 21:14:31

原帖由 mydoa07 于 2007-5-23 11:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 t8 o. C! j' o/ v$ z我的不能设置折弯线数量，没有显示，
$ H( i$ I- i/ o$ Y3 S$ L0 q9 r, Z G1 v' A' e" f4 [& a, K1 G2 m
不知折弯线有什么意义？

折弯线是在制作时,工人用来敲打的线.折弯线多,成形后就越接近圆弧.
