原帖由 syxof0624 于 2007-5-31 17:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif, `9 k* u, T# |& k* K

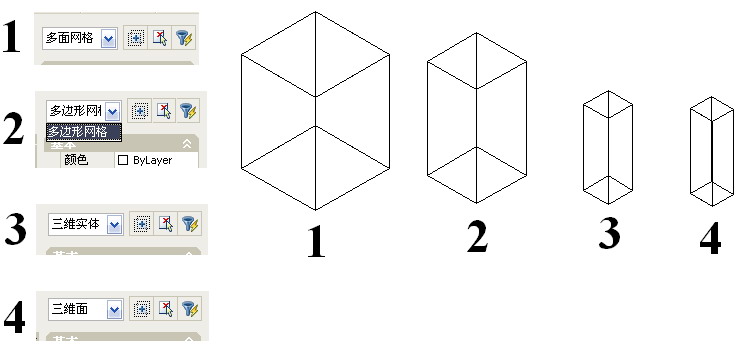

今天利用一个软件建模并导入CAD中,发现它的特性为“多边形网格”,如下图“2”所示。
. h5 z3 F4 x. e执行3d命令得到“1”,属于“多面网格”,建立实体“3”属于“三维实体”,而通过3dface建立“4”属于“三维面”4 O* T& l; @( g/ c1 `3 j& B9 t
那么如何才能建立这种“多边形网格”特性的图形元素呢?大家讨论下,有谁知道怎么建立啊?谢谢! ( D0 |7 S6 j, B8 D. s
}3 F4 \" m o; A
还没有完全理解楼主这个主题的意思呀 # D& `# b* v1 L" P" g% _$ q
7 }, \' e: b! W1 U) n) P4 ]CAD本身就有建立“多边形网络”的功能呀!
: `$ U: j( M5 d0 t6 ]! Z- b2 R v
, [+ o4 g, I5 P2 y" x4 F: h/ K你想说的是什么呢? |
|
