3Kg的模锻件用什么设备生产较好？

jake8

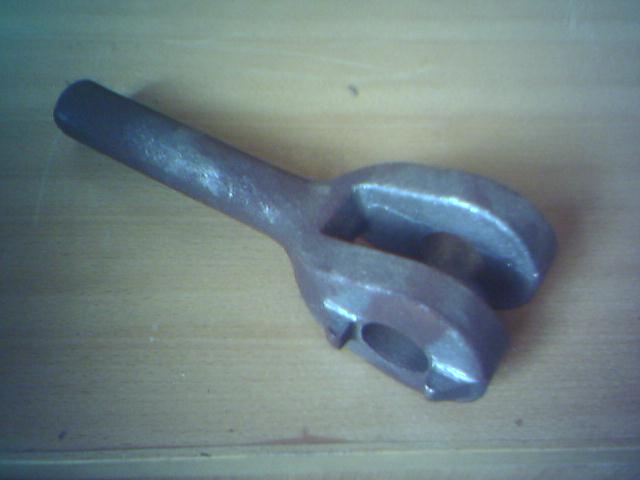

有一种3Kg的模锻件，形状见下图。批量很大，用什么设备生产较好？

czcxq0408

觉得还是要看你公司的资金状况，当然是自动化程度越高的越好。安阳市机械研究所DY系列锻造操作机就不错。

hbh0606

1000吨的摩擦压力机应该可以

飞侠二

用25MN的锻压机就可以了
  m# P7 l" P4 A9 y$ `: C- G1000吨的是不是有点大啊

jake8

原帖由 hbh0606 于 2007-6-1 17:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1000吨的摩擦压力机应该可以

谢谢你的意见。
& Y  Y; ~. ^5 n7 M( z; N
我想说的是：摩擦压力机、液压模锻机、曲柄式机械模锻机、液压锤这几种锻压机，各有什么优缺点，哪种较适合。
  Q, p9 c7 f* V$ B# a
0 d( Z' t( A3 p5 p: ]# v, u[ 本帖最后由 jake8 于 2007-6-4 10:55 编辑 ]

olive_fy

看你的批量到底有多大，如果在100万件以上用曲柄式机械模锻机。
& I" m. u' y, C4 \- u% y5 {否则用液压锤。
) w- c. D# V/ T" ]# J& a, _' L摩擦压力机尽量别用，属于要淘汰的设备了。

xutie

原帖由 飞侠二 于 2007-6-3 08:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
用25MN的锻压机就可以了
" ~8 M$ A) I9 Y2 v9 b+ ?. N, J- j1000吨的是不是有点大啊

- b6 @6 b+ I; M4 y( U8 V& S0 X25MN是不是偏小，我认为用2T-3T模锻可以，要改造顶出装置

jake8

原帖由 olive_fy 于 2007-6-4 13:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ Y2 O: j+ o" R2 Y8 X看你的批量到底有多大，如果在100万件以上用曲柄式机械模锻机。
否则用液压锤。
摩擦压力机尽量别用，属于要淘汰的设备了。

+ B+ o9 ]7 Y# w" ?
7 C0 R8 P5 W% V6 X' a$ o9 J3 Q! q楼上的意见不错。谢谢了！

wangxili

2~3T模锻锤
50KJ电液锤
2500锻压机

+ |* Y+ P3 i' h1 Y  H) t3 a- [应该都可以
模锻锤, 电液锤比较适合这类件, 效率低些
) x& p/ |; `) `模锻锤古老些, 可变性大性
8 v! N3 U( R  I5 w$ K% H2 \# K0 ]电液锤更稳定, 质量更可靠
  p2 S- c' R! n, d/ g3 F0 l锻压机效率高些, 2500还要看台能否装下预锻和终锻两套模具, 再大, 有些浪费, 小了, 模具空间可能会有问题

jake8

楼上的水平就是不一样。谢谢了！
+ w. p+ K) G& Y" z6 \+ W; Z还有个问题：电液锤的液压系统现在可靠吗？哪个厂家的质量可靠？请楼上指教。

lyforge

比较合适的工艺
   下料 (棒料剪）—加热（500KW）——制坯（RW430辊锻机）——模锻2000T(热模锻）——切边250T压床——冲孔（63T单臂）（大批量）
   下料 (棒料剪）—加热（500KW）——模锻50千焦的电液锤/2T模锻锤——切边250T压床——冲孔（63T单臂）（适合大批量）
8 ?$ L. X6 M# Z/ w! y2 C& ]     下料 (棒料剪）—加热（500KW）——制坯（750Kg空气锤）——630T(摩擦压力机）——切边250T压床——冲孔（63T单臂）（小批量）
另  国内的电液锤，如安锻、百协的都可以，如果要更好的，当然是买德国的啦，只要资金足够多的话

    下料 (棒料剪）—加热（500KW）——制坯（750Kg空气锤）——630T(摩擦压力机）——切边250T压床——冲孔（63T单臂）
: k1 y$ W# s5 B/ N6 a  p0 `另  国内的电液锤，如安锻、百协的都可以，如果要更好的，当然是买德国的啦，只要资金足够多的话
' u1 H- A+ f% X2 y0 y' h2 Z9 `
8 u4 ]1 Y& A; g; a[ 本帖最后由 lyforge 于 2007-6-16 22:36 编辑 ]

jake8

原帖由 lyforge 于 2007-6-16 22:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% g/ j+ R; a( @9 D2 e- u# y比较合适的工艺
* D* i# \5 r; `6 T   下料 (棒料剪）—加热（500KW）——制坯（RW430辊锻机）——模锻2000T(热模锻）——切边250T压床——冲孔（63T单臂）（大批量）
. q5 W$ h* V3 ~- R% S. G$ j/ t" k   下料 (棒料剪）—加热（500KW）——模锻50千焦的电液锤/ ...

/ `+ u0 T: V0 `7 d
楼上确是高手。谢谢啦！
, H+ f* e6 d; U- C不过我觉得用平锻机生产这个锻件也不错。大家意见如何？
" z% l9 U- x+ Q1 [: M
: e, M) _% l# L) n, Y: w/ @[ 本帖最后由 jake8 于 2007-6-18 14:27 编辑 ]

wangxili

平锻机不适合这个件吧
  U  E) T2 j2 _8 E从你的图片来看
应该2T的模锻锤最合适
3 w$ |. M0 J6 Y4 M. K4 D当然, 有50KJ电液锤更好

lyforge

平锻工艺
   下料 (棒料剪）—加热（感应加热（1～3炉孔（视批量而定）——（500T平锻机（水平分模）（三次聚敛＋成型）——切边250T压床——冲孔   不过 如果你仅仅有这样的设备的话，可以尝试一下，如果有多种选择，呵呵最好放弃这种方案。这不是最佳。

wkp.jlu

哇！都很专业啊！好羡慕啊！

boy_make

大家有没有具体估算需要多大的成型设备，3KG的东西，需要这么大的吗，仔细算好了要多大的吨位，不要误人

njg1203

下料（剪床）-加热（煤炉）-400kg空气锤制坯-6300KN摩擦压力机-1600KN冲床切边，我们工厂干过 2.2kg 4.4kg的两种

swhjsww

楼上都是牛人。
