一个实际难题却束手无策

JY7061 · 发表于 2007-6-16 21:57:17

您需要登录才可以下载或查看，没有帐号？注册

x

在autocad装配图中,非本部件零件一般用双点划线作透明表达,但在Solidworks装配体工程图中,虽可用双点划线画出轮廓线,但却无法用透明来显示出非本部件零件所遮盖的零件轮廓线,可能是本人未找到方法,望各位大侠各抒已见,多多指教!

fushuixiu · 发表于 2007-6-16 22:33:17

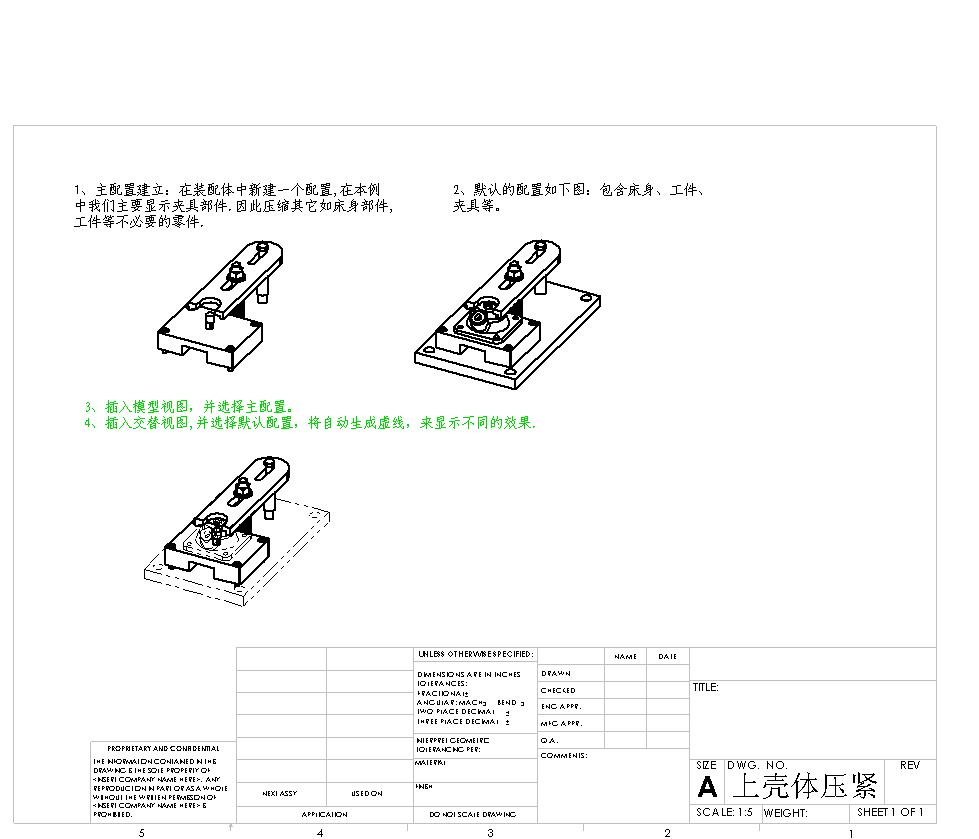

可采用交替视图方法实现,见下图:

JY7061 · 发表于 2007-6-16 22:58:07

非常感谢fushuixiu 的指导,你的方法非常好,我还从来没用过交替视图呢,再次表示感谢!

hidingman · 发表于 2007-6-17 23:24:33

原帖由 fushuixiu 于 2007-6-16 22:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ z# d, R% s3 w8 h1 h
可采用交替视图方法实现,见下图:

我也部會不易懂終於有點眉目

:handshake :handshake

JY7061 · 发表于 2007-6-18 22:14:37

在普通的投影视图上可按上述方法实现,但在剖面视图上却无法实现,各位可有好办法?

fushuixiu · 发表于 2007-6-18 22:50:49

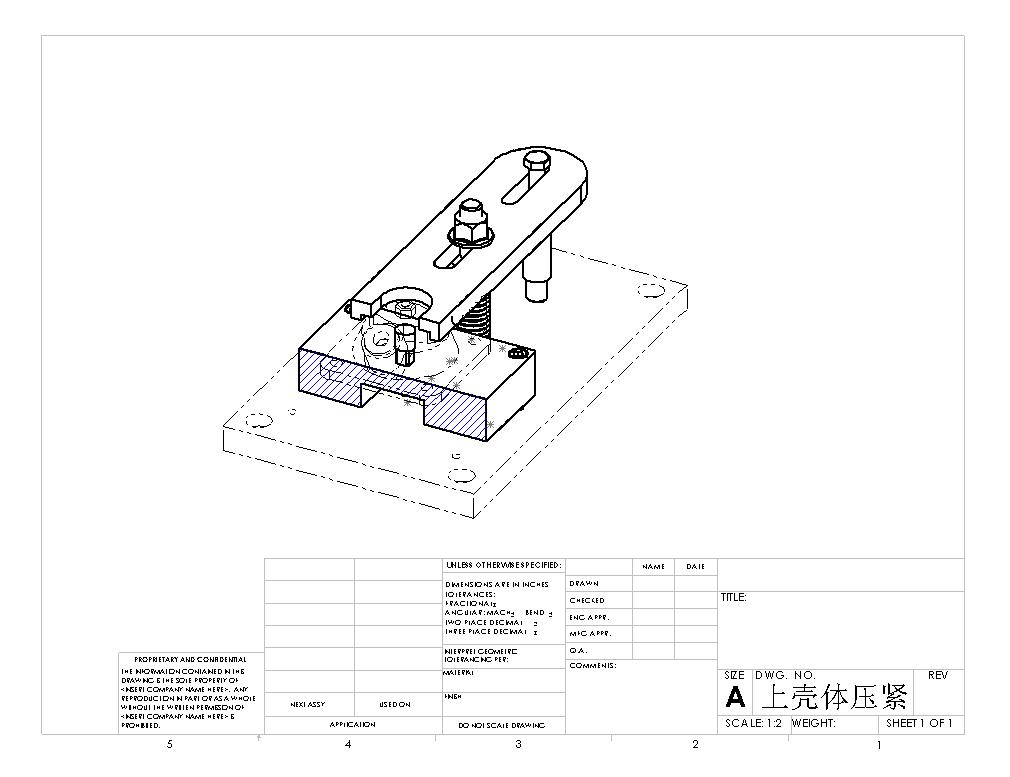

1、在主配置装配体中插入切除特征,以切除你所要剖切的位置。
2、再按如上方法做交替视图。
3、在切除处放入区域剖面线，以形成剖面视图。如下图

雕刻爱情 · 发表于 2007-6-19 09:13:37

不错的方法，又学习了！

mingyueye1 · 发表于 2007-6-19 11:48:03

学习学习

hahap · 发表于 2007-6-19 12:10:11

真不错,工程图我还不大会,向各位学习下
